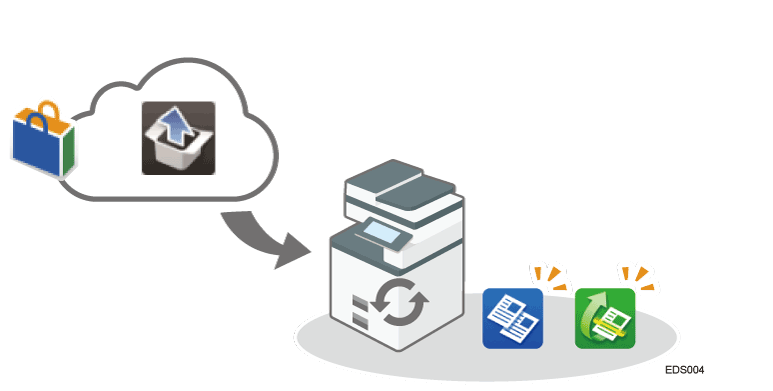

Aperçu de RICOH Always Current Technology

Versions de RICOH Always Current Technology prises en charge

Les versions de RICOH Always Current Technology prises en charge dépendent de l'appareil que vous utilisez. Cette section explique les versions prises en charge à l'aide des symboles ci-dessous.

: prend en charge les mises à jour de cette version
: ne prend pas en charge les mises à jour de cette version
: quelle que soit la version de RICOH Always Current Technology installée sur l'appareil, les fonctions de cette version sont prises en charge au moment de l'achat. Pour la description de chaque fonction, voir le Guide utilisateur de votre appareil.
Selon l'appareil que vous utilisez, il se peut que le firmware prenant en charge la dernière version de RICOH Always Current Technology répertoriée dans cette section n'ait pas encore été publié.

Séries IM C300/C400

Version de RICOH Always Current Technology	Pris en charge
1.1
1.2
2.0
2.1
2.11
2.2
2.3

IM C320F

Version de RICOH Always Current Technology	Pris en charge
1.1
1.2
2.0
2.1
2.11
2.2	^*1
2.3	^{2, 3}

Série IM C530

Version de RICOH Always Current Technology	Pris en charge
1.1
1.2
2.0	^*4
2.1
2.11
2.2
2.3

Séries IM C2000/C2500/C3000/C3500/C4500/C5500/C6000 et GS3020c/GS3025c/GS3030c/GS3045c/GS3160c

Version de RICOH Always Current Technology	Pris en charge
1.1
1.2
2.0
2.1
2.11
2.2
2.3

IM C2010/C2010A/C2510/C2510A/C2519J/C3010/C3010A/C3510/C3510A/C3519J/C4510/C4510A/C5510/C5510A/C6010/C7010/GS4020c/GS4025c/GS4030c/GS4045c/GS4160c

Version de RICOH Always Current Technology	Pris en charge
1.1
1.2
2.0
2.1
2.11
2.2	^*1
2.3	^*2,

IM C6500/C8000

Version de RICOH Always Current Technology	Pris en charge
1.1
1.2
2.0
2.1
2.11
2.2
2.3

Séries IM 2500/3000/3500/4000/5000/6000 et GS3025m/GS3030m/GS3035m/GS3040m/GS3050m/GS3060m

Version de RICOH Always Current Technology	Pris en charge
1.1
1.2
2.0
2.1
2.11
2.2	^*5
2.3

IM 370/370F/460F/460FTL

Version de RICOH Always Current Technology	Pris en charge
1.1
1.2
2.0
2.1
2.11
2.2	^*1
2.3	^*2,

Séries IM 550/600

Version de RICOH Always Current Technology	Pris en charge
1.1
1.2
2.0	^*4
2.1
2.11
2.2
2.3

IM 7000/8000/9000

Version de RICOH Always Current Technology	Pris en charge
1.1
1.2
2.0	^*4
2.1
2.11
2.2
2.3

* 1 L'autorisation accordée aux utilisateurs invités d'utiliser l'impression directe sans fil n'est pas prise en charge.

* 2 Les fonctions et modifications suivantes sont appliquées au moment de l'achat.

Prise en charge de la fonction [Saisir destin. pls fois] par IP-Fax
Fonction permettant de vérifier l'adresse IP à l'origine d'un travail non valide
Prise en charge de la fonction [Liste des actions après réception de fichier]

* 3 Les paramètres permettant de modifier l'intervalle de renvoi des transmissions en mémoire, des transmissions de fichiers de sauvegarde et des transferts de dossiers sont pris en charge au moment de l'achat.

* 4 Lorsque vous effectuez la mise à jour vers la version 2.1, les fonctions prises en charge par la version 2.0 seront également activées.

* 5 Les paramètres permettant aux utilisateurs invités d'utiliser l'impression directe sans fil sont pris en charge au moment de l'achat.

Les fonctions ajoutées à l'appareil par RICOH Always Current Technology sont les suivantes.

Élément	Fonction ajoutée	Référence
Paramètres	Les fonctions suivantes sont ajoutées :
	Vous pouvez dorénavant basculer entre différents types d’écran.	Deux types d'écrans de paramètres (Standard/Classique)
	Vous pouvez dorénavant modifier le type du son de notification de la fonction de copie. Copie : Son de travail terminé Copie : Son d'original oublié	Paramètres audio
	Vous pouvez désormais définir le son qui avertira l'utilisateur qu'un original est laissé sans surveillance sur l'appareil (Scanner : Son d'original oublié).	Paramètres audio
Carnet d'adresses	Une fonction de gestion du carnet d'adresses est ajouté.	Fonction de gestion du carnet d'adresses
Copieur	Les fonctions suivantes sont ajoutées : Planifier (Travail prédéfini) Positif / Négatif Image miroir Répétition d'image Intercalaire	Fonctions de copie ajoutées à la version 1.1
Fax	La fonction « Emplacement de stockage des fichiers RX » est ajoutée sous [Paramètres réception] [Paramètres de fichier en réception].	Éléments ajoutés aux paramètres Fax

Élément	Fonction ajoutée	Référence
Copieur	Les fonctions suivantes sont ajoutées : Interruption Conversion couleur Surimpression couleur R° & R°/V° mixtes Copie livret Couverture Inter./Chap. Interfoliage : Copier Interfoliage : Ne pas copier Chapitre Page d'interfoliage Insérer feuille	Fonctions de copie ajoutées à la version 1.2
Scanner	Les sélections de [Format de fichier] ont été modifiées comme suit : [PDF Multipages] [PDF Hte compr. Multipages] [PDF/A Multipages] [TIFF Multipages] [JPEG Simple page]	Formats de fichiers pour les documents numérisés
Télécopie	La fonction destinée à enregistrer les destinataires à bloquer dans l'écran de résultats de réception a été ajoutée.	Enregistrement des destinataires à exclure
Imprimante	La fonction consistant à crypter les données de travaux d'impression a été ajoutée.	Cryptage des données des travaux d'impression
Paramètres	Les fonctions suivantes ont été ajoutées.	Éléments ajoutés aux paramètres système
	Paramètre de page vierge de l'écran d'accueil
	Affichage automatique de l'écran d'information
	« Modifier le nom affiché » dans « Paramètres touche fonction »
	Paramètre de sortie du serveur d'impression amélioré
	Paramètres de cryptage du serveur POP3/IMAP4
	Définir s'il faut suivre la Recommandation sur le serveur LDAP
	Annuler un travail lorsque le nombre de journaux atteint la limite
	« E-mail d'enreg. des communicat° pour l'administrateur » dans « Paramètres e-mail de notification »	Éléments ajoutés aux paramètres Fax
	Imprimer une page de test d'impression	Faces d'impression à utiliser lors d'un test d'impression
Widget	Widget d'informations	Widget d'informations

Élément	Fonctions ajoutées	Référence
Paramètres	Les paramètres relatifs à RICOH Smart Integration peuvent être configurés sur l'appareil.	Utilisation des services de cloud
Paramètres	L'authentification intégrée de Windows (NTLM) est prise en charge comme méthode d'authentification du serveur SMTP.	Méthode d’authentification du serveur SMTP
Sécurité	La version 1.3 de TLS est disponible pour le cryptage des communications réseau. En outre, CHACHA20 256 bits peut être sélectionné pour la puissance de cryptage.	Crypter la communication réseau
Fax	Vous pouvez spécifier le format de fichier pour la pièce jointe de l'e-mail des résultats de transmission parmi [PDF], [PDF/A] et [TIFF].	Format de fichier pour la pièce jointe d'un e-mail de résultat de transmission
Fax	« 7) Ligne fax non connectée » est ajouté à « Cause erreur » dans les rapports suivants : Rapport de résultats de communication (imprimé, e-mail de notification) Rapport d'erreur de communication Rapport de transfert code SUB	Description des erreurs dans les rapports
Fax, Scanner	La fonction de recherche pour les types de destinations suivants est améliorée : Destinations des fax, IP-Fax, Fax Internet Destinations de Scan to E-mail	Fonction améliorée de recherche de destinataires

Élément	Fonctions ajoutées	Référence
Serveur de documents	Une nouvelle application Serveur de documents avec interface utilisateur améliorée est disponible. Après l'installation de RICOH Always Current Technology version 2.1, l'application Serveur de documents actuelle s'affiche sous la forme (Serveur de documents (Classique)).	Nouvelle application de serveur de documents (sauvegarde des documents) Nouvelle application de serveur de documents (impression de documents) Nouvelle application de serveur de documents (gestion des documents sauvegardes)
Copie, Fax, Scanner	Vous pouvez enregistrer des documents dans le serveur de documents à partir de l'écran Copie, Fax ou Scanner.	Enregistrement de documents à partir de l'écran Copie, Fax ou Scanner
Copie	Les fonctions suivantes sont ajoutées : Zoom anamorphique (%) Zoom anamorphique (mm) Zoom anamorphique (inch) Double page R°/V° (Poursuivre copie 2 feuilles)	Fonctions de copie ajoutées à la version 2.1
Scanner	Vous pouvez spécifier les paramètres détaillés d'un nom de fichier lors de la numérisation d'un document.	Noms de fichiers pour les documents numérisés
