Osien nimet ja toiminnot

TÄRKEÄÄ

Älä tuki laitteen tuuletusaukkoja. Jos niin tehdään, seurauksena voi olla tulipalo sisäosien ylikuumenemisen takia.

ADF on lyhennys sanoista Auto Document Feeder.

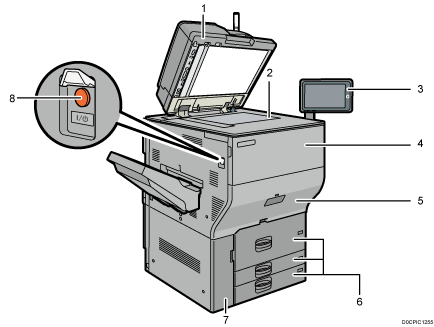

Syöttölaite
Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.
Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.
Syöttölaite skannaa alkuperäisen kummankin puolen yhtä aikaa.
Alkuperäisen asettaminen syöttölaitteeseen
Valotustaso
Aseta alkuperäiset tähän kuvapuoli alaspäin.
Alkuperäisen asettaminen valotustasolle
Käyttöpaneeli
Käyttöpaneelin nimet ja toiminnot
Etukansi
Avaa kansi värikasetin vaihtamiseksi.
Kasetti
Jos paperi tukkii laitteen, vedä vetokasetti ulos.
Paperikasetit (kasetit 1-3)
Laita paperi tänne. Kasetti 1 on kaksoiskasetti, jossa vasemmalla oleva paperi siirtyy automaattisesti oikealle, kun paperi loppuu.
Paperin lisääminen paperikasettiin
Alempi etukansi
Avaa vaihtaaksesi hukkavärisäiliön.
Päävirtakytkin
Käynnistä tai sammuta laite avaamalla päävirtakytkimen kansi ja painamalla päävirtakytkintä.
Laitteen käynnistäminen ja sammuttaminen

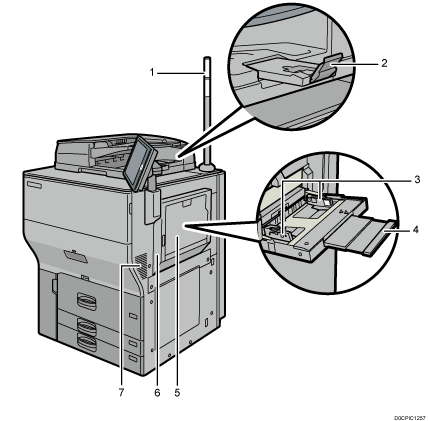

Huomiovalo
Huomiovalon toimintojen opas
Syöttölaitteen paperituki
Vedä paperituki ulos ison paperin tukemiseksi.
Paperin ohjaimet
Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.
Paperituki
Jos käytät ohisyöttötasolla suurempia paperikokoja kuin A4 (8¹/₂ × 11 ), vedä tämä paperituki ulos.
Ohisyöttötaso
Käytä, kun kopioit tai tulostat tarroille, kuultopaperille tai paperille, jota ei voi laittaa paperikasetteihin.
Paperin lisääminen ohisyöttötasolle
Oikea yläkansi
Avaa kansi, jos sattuu paperitukos.
Tuuletusaukot
Estävät ylikuumenemisen.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.

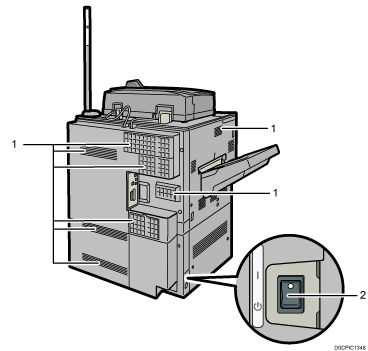

Tuuletusaukot
Estävät ylikuumenemisen.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
Kosteudenpoistajan katkaisin
Estää kasetteja keräämästä kosteutta. Käännä tämä kytkin päälle, jos kosteusprosentti on korkea ja lämpötila matala, kerätäksesi kosteuden kaseteista, että tulostuslaatu ei kärsi.

TÄRKEÄÄ

Älä työnnä tai paina merkkivaloa, kun se on asennettu tulostimeen. Valo tai tulostin voivat mennä rikki tai niihin voi tulla toimintahäiriö.

Huomiovalo ilmoittaa käyttäjälle, että tulostimessa on paperitukos tai paperi on loppunut.

Huomiovalon värit ja niiden merkitys:

Valo	Tila
Alempi valo palaa sinisenä.	Tulostaminen
Alempi valo vilkkuu sinisenä.	Skannauksen aikana Tiedon vastaanotto
Ylempi valo palaa punaisena.	Tapahtui virhe (Esimerkki) Näytöllä on ilmoitus huoltokutsun tarpeesta. Paperitukos Paperi loppu Väriaine loppu Muisti täynnä Lue näytön viesti ja noudata annettuja ohjeita.
Ylempi valo vilkkuu keltaisena.	Varoitus (Esimerkki) Väriaine on lähes lopussa. Hukkavärisäiliö on lähes täynnä. Hukkavärisäiliö täysi Lue näytön viesti ja noudata annettuja ohjeita.
