Käyttöpaneelin nimet ja toiminnot

Kosketuspaneeli (älykäyttöpaneeli), joka näyttää laitteen käyttöruudun on "käyttöpaneeli".

  • Käyttöpaneelin kummallakin puolella on liitäntöjä ja portteja, joihin voi asettaa ulkoisia laitteita sekä SD-kortteja/USB-flash-muistilaitteita.

  • Kun näyttö on pois päältä, käyttöpaneelin LED-ilmaisimet näyttävät laitteen tilan.

Kosketuspaneeli/käyttöliittymä

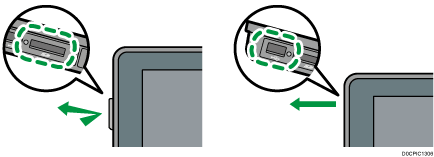

Kuva käyttöpaneelin osista

  1. Ulkoiset muistipaikat

    Liitä SD-kortti tai USB-muistilaite. Voit tallentaa skannatut tiedot tai tulostaa muistilaitteelle tallennetut tiedostot

    • Käytä SD-muistikorttia tai SDHC-muistikorttia, jonka maksimikapasiteetti on 32 Gt. Et voi käyttää SDXC-muistikorttia.

    • Käytä FAT16- tai FAT32-alustettua muistilaitetta.

    • Tietyn tyyppisiä USB-muistilaitteita ei voi käyttää laitteessa.

    • USB-laajennuskaapelia, -keskitintä tai kortin lukulaitetta ei voida käyttää.

    • Jos laitteen virta katkaistaan tai muistiväline otetaan pois laitteesta sen lukiessa tietoja muistivälineeltä, tarkista muistivälineen tiedot.

    • Ennen kuin poistat muistilaitteen aukosta, paina näytöllä näkyvää kuvaketta (/) peruttaaksesi yhteyden.

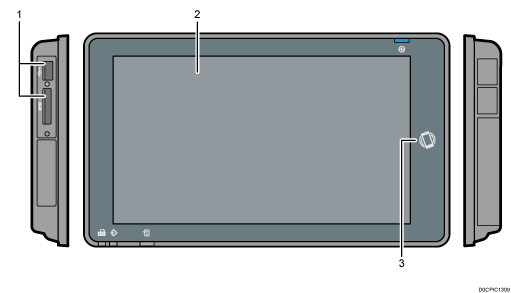

      Kuva käyttöpaneelin osista

  2. Kosketuspaneeli

    Näyttää pääsivun, sovellusten käyttöruudun ja viestit. Käytä sormenpäillä.

    Pääsivun käyttö

    Näytön intuitiivinen käyttö sormenpäillä

  3. NFC-tunniste

    Käytetään liittämään laite ja älylaite RICOH Smart Device Connector -sovelluksella.

    Sisäänkirjautuminen käyttöpaneelilta

Huom.

  • Voit säätää käyttöpaneelin kulmaa parantaaksesi näkyvyyttä.

  • Päälaitteen kuva

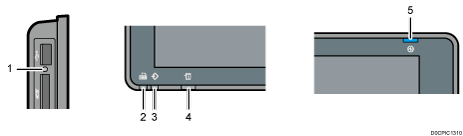

LED-ilmaisimet

Kuva käyttöpaneelin osista

  1. Muistilaitteen käytön merkkivalo

    Vilkkuu, kun tietoja luetaan tai kirjoitetaan SD-korttiin.

    Kun laite käyttää SD-korttia tai USB-flash-muistilaitetta, älä sammuta virtaa tai poista muistilaitetta.

    • Jos muistipaikan valo ei syty, kun SD-kortti työnnetään muistipaikkaan, noudata seuraavia ohjeita:

      • Asenna SD-kortti uudelleen.

      • SD-kortti voi olla viallinen. Ota yhteyttä liikkeeseen, josta hankit laitteen.

  2. Faksin merkkivalo

    Osoittaa faksitoimintojen tilan.

    • Vilkkuu: tietojen lähettäminen ja vastaanottaminen

    • Palaa: tietoja otetaan vastaan (vastaanottotiedoston korvaus/muistilukolla varustetun tiedoston vastaanotto/henkilökohtainen posti)

  3. Tiedonsiirron merkkivalo

    Vilkkuu, kun laite ottaa vastaan tulostinohjaimesta tai LAN-Fax-ohjaimesta lähetettäviä tietoja.

  4. Tilan ilmaisin

    Ilmaisee järjestelmän tilan. Palaa virheen sattuessa ja väriaineen loppuessa.

    User Guide englanniksi

  5. Päävirran merkkivalo

    Virran merkkivalo syttyy, kun laite käynnistetään päävirtakytkimestä. Lepotilassa se vilkkuu hitaasti.
