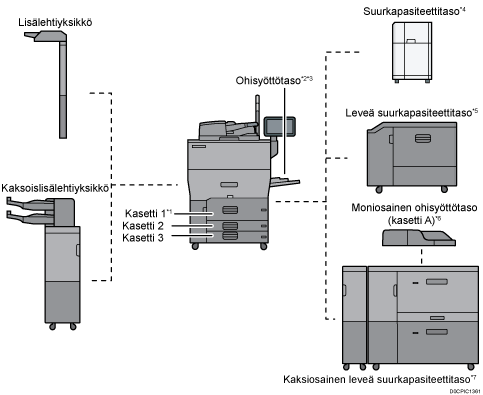

Paperin lisääminen paperikasettiin
Paperin lisäämismenetelmä vaihtelee kasettityypin mukaan.
- Varo sormiasi kun poistat paperitukoksia tai lisäät paperia.
*1 A3/11 × 17 -kasettiyksikkö voidaan kiinnittää.
*2 Paperin ohjaustaso voidaan kiinnittää.
*3 Pois käytöstä, jos kaksiosainen leveä suurkapasiteettikasetti on kiinnitetty.
*4 Suurkapasiteettikasetin jatke voidaan kiinnittää.
*5 Banneriarkkien ohjaustaso voidaan kiinnittää.
*6 Moniohisyöttötason banneriarkkitaso (kasetti A) voidaan kiinnittää.
*7 Kaksiosaisen leveän suurkapasiteettikasetin banneriarkkitaso voidaan kiinnittää.
Ennen paperin lisäämistä kasettiin tarkista kasettiin lisättävän paperin koko ja tyyppi ja varmista automaattisesti tunnistettavan paperin koko.
Kun lisäät paperia, jonka kokoa ei tunnisteta automaattisesti, määritä paperin koko kohdassa [Kasetin paperiasetukset].
Paperikoon, jota ei tunnisteta automaattisesti, määrittäminen
Tarkista paperiasetus ennen tulostamista. Jos paperi poikkeaa paperiasetuksesta, tulostaessa tapahtuu ristiriitavirhe.
Suorista paperi ennen lisäämistä.
Kun lisäät paperia kasettiin, jossa on muutama arkki jäljellä, kasetti saattaa syöttää useita paperiarkkeja kerrallaan. Ota kaikki arkit ulos, erottele ne ja lisää ne uudelleen.
Saatat kuulla paperin hankautumisesta syntyvän äänen. Kyseessä ei ole toimintahäiriö.
Älä täytä ylärajamerkin yli.
Paperien ilmaaminen
Jos käytät päällystettyä paperia, kalvoja tai paksua paperia, jonka paksuus on 150,1-360,0 g/m2 (55,1 lb. Cover – 198.0 lb. Index), on tärkeää, että ilmaat paperit kunnolla, jotta ne erottuvat toisistaan. Jos papereita ei ilmata kunnolla, voi aiheutua paperitukoksia. Jos kone syöttää useita arkkeja kerralla tai ei syötä paperia ollenkaan, ilmaa paperit ja lataa ne uudelleen kasettiin.
Irrota arkit toisistaan leyhyttämällä niitä.
Pidä kiinni pinon lyhyistä sivuista ja taivuta sitä edestakaisin, jotta arkit irtoavat toisistaan. Toista tämä useita kertoja.
Varmista, että arkit ovat irti toisistaan.
Pitele paperinippua molemmissa käsissäsi ja tasaa nipun sivut napauttamalla nipun pitkät ja lyhyet sivut tasaista pintaa vasten.
Paperin lisääminen kasettiin 1
(pääasiassa Eurooppa ja Aasia)
Kasettiin 1 voidaan lisätä vain paperikokoa A4
. Jos haluat käyttää kasetissa 1 paperikokoa 81/2 × 11 , ota yhteys huoltoon.
(pääasiassa Pohjois-Amerikka)
Kasettiin 1 voi laittaa vain paperia 81/2 × 11. Jos haluat käyttää kasetissa 1 paperikokoa A4, ota yhteys huoltoon.
Kun kasetin 1 oikealle puolelle asetettu paperi loppuu, vasemmalla puolella oleva paperi siirtyy automaattisesti oikealle. Älä vedä kasettia 1 ulos kun kasetti liikuttaa paperia. Odota, kunnes kasetista ei enää kuulu ääniä.
Vedä paperikasettia varovasti ulos, kunnes se pysähtyy.
Tasoita paperi ja aseta se tulostuspuoli alaspäin.
Kun lisäät paperia kasetin oikealle puolelle, aseta paperi siten, että sen oikea reuna on kasetin oikeaa reunaa vasten.
Kun lisäät paperia kasetin vasemmalle puolelle, aseta paperi siten, että sen vasen reuna on kasetin vasenta reunaa vasten.
Kun paperia lisätään kasetin vasemmalle puolelle, lisää vähintään 30 arkkia.
Koko kasetti vedetty ulos
Kasetin vasen puoli vedetty ulos
Älä täytä ylärajamerkin yli.
Työnnä paperikasetti varovasti kokonaan sisään.
Määritä paperiasetukset.
Paperia voi lisätä, vaikka kasetti 1 olisi käytössä. Kasetin vasemman puolen voi vetää ulos, kun kasetti 1 on käytössä.
Paperin lisääminen kasettiin A3/11 × 17
(pääasiassa Eurooppa ja Aasia)
Jos liität A3/11 × 17 -kasettuyksikön kasettiin 1, siihen voidaan lisätä vain A3
-paperia. Jos haluat käyttää paperikokoa A4 , B4 JIS , 11 × 17 , 81/2 × 14 tai 81/2 × 11 , ota yhteys huoltoedustajaan.
(pääasiassa Pohjois-Amerikka)
A3/11 × 17 -kasettiyksikköön voidaan laittaa vain paperikokoa 11 × 17. Jos haluat käyttää paperikokoa A3, A4, B4 JIS, 81/2 × 14 tai 81/2 × 11, ota yhteys huoltoedustajaan.
Tarkista, että papereiden oikeat reunat ovat tasan.
Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy.
Tasoita paperi ja aseta se tulostuspuoli alaspäin.
Älä täytä ylärajamerkin yli.
Työnnä paperikasetti varovasti kokonaan sisään.
Määritä paperiasetukset.
Lisää paperia kasetteihin 2 ja 3
Kaikki paperikasetit täytetään samalla tavoin.
Seuraavassa esimerkissä paperia lisätään kasettiin 2.
Voit käyttää päällystettyä paperia, kun käytössä on valinnainen syöttörullayksikkö.
Tarkista, että papereiden oikeat reunat ovat tasan.
Jos työnnät kasetin paikalleen liian lujaa, kasetin sivuesteet saattavat siirtyä väärään asentoon.
Kun lisäät vain muutamia arkkeja, älä aseta sivuohjaimia liian tiukasti. Jos sivuohjaimet ovat liian tiukasti paperia vasten, reunat voivat taittua ja paperi saattaa syöttyä väärin, tai jos paperin paino on 52,3-65,9 g/m2 (14,0–17,9 lb. Bond),se voi rypistyä.
Älä täytä ylärajamerkin yli. Jos lisäät paperia rajamerkin yli, kuva saattaa tulostua vinoon tai voi tapahtua paperitukos.
Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy.
Jos kasetissa on paperia, poista se.
Avaa sivuohjaimen lukitus.
Löysää ruuveja, jotka pitävät sivuohjaimia paikallaan.
Paina sivuohjainten vapautusvipua alaspäin ja liu'uta ohjaimia ulospäin.
Pidä päätyohjaimen vapautusvipua alhaalla ja liu'uta ohjainta ulospäin.
Tasoita paperi ja aseta se tulostuspuoli alaspäin.
Älä täytä ylärajamerkin yli.
Aseta pääty- ja sivuohjaimet tasan paperipinoa vasten.
Varmista, että paperin ja sivuohjainten tai päätyohjaimen välissä ei ole tyhjää tilaa.
Kun lisäät ohutta paperia, paperin ja kunkin sivuohjaimen väliin tulee jättää korkeintaan 0,5 mm vapaata tilaa. Jos väli on liian suuri, paperi voi laskostua.
Kiristä kiertämällä ruuveja hitaasti.
Lukitse sivuesteet uudelleen.
Työnnä paperikasetti varovasti kokonaan sisään.
Määritä paperiasetukset.
Kasetteihin 2 ja 3 voi lisätä kirjekuoria. Laita kirjekuoret oikeassa suunnassa.
Hakulehtien lisääminen kasetteihin 2 ja 3
Hakulehtiä käytettäessä on aina käytettävä lisävarusteista hakulehtipidikettä.
Lisää hakulehdet lovettu puoli hakulehtipidikkeeseen päin.
Kun painat vapautusvipua, säädä takaohjaimen asentoa siten, että hakulehtipidike osuu hakulehtiin.
Määritä paperiasetukset ennen tulostuksen aloittamista.
Paperin lisääminen ohisyöttötasolle
Käytä ohisyöttötasoa tarroille, kuultopaperille tai paperille, jota ei voi asettaa paperikasettiin.
Ohisyöttötasolle asetettavan paperin enimmäismäärä vaihtelee paperityypin mukaan.
Suositeltavat paperikoot ja -tyypit
Älä täytä ylärajamerkin yli. Jos lisäät paperia ylärajamerkin yli, tulostettava kuva voi olla vinossa tai paperi voi tukkeutua.
Avaa ohisyöttötaso.
Vedä paperituki ulos, jos käytät paperikokoa A4 or 81/2 × 11 suurempia arkkeja.
Vapauta molempien paperiohjainten lukot.
Työnnä paperi laitteeseen tulostuspuoli ylöspäin niin pitkälle kuin se menee.
Erottele arkit ennen niiden lisäämistä, jotta arkit eivät tartu toisiinsa ja aiheuta kaksoissyöttöä.
Kun lisäät kirjekuoria tai kirjepaperia, varmista suunta, etu- ja takapuoli sekä läppien sijainti.

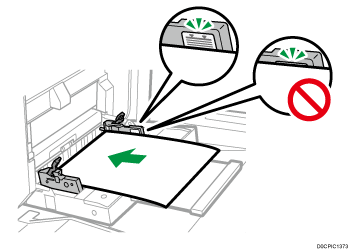

Aseta sormesi etu- ja takapaperiohjaimissa oleviin koloihin ja tasaa ohjaimet paperin kanssa.
Jos ohjaimia ei ole asetettu kopiopaperia vasten, sivu voi kopioitua vinoon tai paperi tukkeutua.
Lukitse molemmet paperiohjaimet uudelleen pitelemällä niistä kiinni molemmilla käsilläsi.
Varmista, että paperin ja etu- ja takapaperiohjainten välissä olevat raot eivät ole yli 0,75 mm (0,03 tuumaa).
Määritä paperiasetukset.
Kun lisäät paperia ohisyöttötasolle, on parasta asettaa se suunnassa
.Laite ei tunnista kaikkia paperityyppejä oikein, kun ne asetetaan ohisyöttötasolle. Poista tällöin paperi ja aseta se ohisyöttötasolle uudestaan.
Paperitukea ei tarvitse vetää ulos, jos julistepaperin ohjainalusta on asennettu.
Jos käytät paperia, jonka pituus on enemmän kuin 487,7 mm (19,20 tuumaa), tarvitset julistepaperin ohisyöttö-monitason tai julistepaperin ohjaustason.
Hakulehtien lisääminen ohisyöttötasolle
Kun käytät hakulehtiä, laita ne niin että hakukielekkeet tulevat oikealle.
Määritä paperiasetukset ennen tulostuksen aloittamista.
Paperin lisääminen julistepaperin ohisyöttö-monitasolle
Julistepaperin ohisyöttö-monitaso voidaan kiinnittää ohisyöttötasoon. Voit lisätä tällöin ohisyöttötasolle paperia, jonka pituus on 487,8 mm (19,21 tuumaa) tai enemmän.
Vedä julistepaperin ohisyöttö-monitaso ulos.
Nosta julistepaperin ohisyöttö-monitaso vedettyäsi se ulos, kunnes kuulet naksahduksen.
Nosta julistepaperin ohisyöttö-monitasoa, kunnes se on n. 60 asteen kulmassa lattiaan nähden.
Avaa paperituki.
Vapauta molempien paperiohjainten lukot.
Siirrä paperiohjaimia samalla tavalla kuin lisätessä paperia ohisyöttötasolle.
Työnnä paperi laitteeseen tulostuspuoli ylöspäin niin pitkälle kuin se menee.
Aseta sormesi etu- ja takapaperiohjaimissa oleviin koloihin ja tasaa ohjaimet paperin kanssa.
Jos ohjaimia ei ole asetettu kopiopaperia vasten, sivu voi kopioitua vinoon tai paperi tukkeutua.
Lukitse molemmet paperiohjaimet uudelleen pitelemällä niistä kiinni molemmilla käsilläsi.
Varmista, että paperin ja etu- ja takapaperiohjainten välissä olevat raot eivät ole yli 0,75 mm (0,03 tuumaa).
Määritä paperiasetukset.
Julistepaperin ohisyöttö-monitason sulkeminen
Vedä paperitukea kevyesti ja taita se laitteen sisään.
Nosta julistepaperin ohisyöttö-monitasoa kohti laitetta, kunnes kuulet naksahduksen, ja kallista sitä sitten vastakkaiseen suuntaan.
Työnnä julistepaperin ohisyöttö-monitaso alkuperäiseen asentoonsa.
Paperin lisääminen julistepaperin ohjaustasolle
Julistepaperin ohjaustaso voidaan kiinnittää leveään suurkapasiteettikasettiin. Voit lisätä tällöin ohisyöttötasolle paperia, jonka pituus on 487,8 mm (19,21 tuumaa) tai enemmän.
- Jos avaat ohisyöttötason, kun banneri-arkin ohjainalusta on asennettuna, älä laita käsiäsi banneri-arkin ohjainalustan etiketin osoittamaan etu- ja takaosaan Sormesi voivat juuttua kiinni ja vahingoittua
Avaa ohisyöttötaso.
Varo, ettei käsi jää ohisyöttötason ja julistepaperin ohjaustason väliin.
Vapauta molempien paperiohjainten lukot.
Siirrä paperiohjaimia samalla tavalla kuin lisätessä paperia ohisyöttötasolle.
Työnnä paperi laitteeseen tulostuspuoli ylöspäin niin pitkälle kuin se menee.
Lisää paperia julistepaperin ohjaustasolle asettamalla se ohisyöttötason ja julistepaperin ohjaustason liitoskohdan yli.
Aseta sormesi etu- ja takapaperiohjaimissa oleviin koloihin ja tasaa ohjaimet paperin kanssa.
Jos ohjaimia ei ole asetettu kopiopaperia vasten, sivu voi kopioitua vinoon tai paperi tukkeutua.
Lukitse molemmet paperiohjaimet uudelleen pitelemällä niistä kiinni molemmilla käsilläsi.
Varmista, että paperin ja etu- ja takapaperiohjainten välissä olevat raot eivät ole yli 0,75 mm (0,03 tuumaa).
Määritä paperiasetukset.
Paperin lisääminen ohisyöttötasolle (taso A)
Ohisyöttötasolle asetettavan paperin enimmäismäärä vaihtelee paperityypin mukaan. Älä täytä ylärajamerkin yli. Jos lisäät paperia rajamerkin yli, kuva saattaa tulostua vinoon tai voi tapahtua paperitukos. Katso lisätietoa kunkin paperityypin arkkien maksimimäärästä seuraavasta:
Tarkista, että papereiden vasemmat reunat ovat tasan.
Kun lisäät vain muutamia arkkeja, älä aseta sivuohjaimia liian tiukasti. Jos sivuohjaimet ovat liian tiukasti paperia vasten, reunat voivat taittua tai paperi voi syöttyä väärin. Jos paperin paino on 52,3–63 g/m2 (14–16,9 lb bond), se voi rypistyä.
Aseta sivuesteet paperikokoon ja tasaa sitten paperi ja lisää se tulostuspuoli ylöspäin.
Älä täytä ylärajamerkin yli.
Säädä päätyohjain.
Päätyohjain
Paperituki
Irrota päätyohjain painamalla pysäytintä alas ja siirtämällä ohjainta oikealle.
Paina ohisyötön (taso A) nostokytkintä.
Nostokytkimen valo vilkkuu kun kasetti liikkuu ylös ja palaa jatkuvasti, kun se pysähtyy.
Jos haluat lisätä paperia tai poistaa paperitukoksen, siirrä kasettia alaspäin painamalla nostokytkintä.
Määritä paperiasetukset.
Jos käytät ohisyötössä (taso A) paperikokoa A4
, 81/2 × 11 tai suurempia, vedä paperituki ulos.Kirjelomakkeet on asetettava määrättyyn suuntaan.
Voit lisätä kirjekuoria ohisyöttöön (taso A). Kirjekuoret on lisättävä määrättyyn suuntaan.
Määritä paperikoot, joita ei tunnisteta automaattisesti.
Paperikoon, jota ei tunnisteta automaattisesti, määrittäminen
Hakulehtien lisääminen ohisyöttötasolle (taso A)
Kun käytät hakulehtiä, käytä aina hakulehtiohjainta. Aseta hakulehdet aina ohisyötön oikeaan reunaan (taso A).
Määritä paperiasetukset ennen tulostuksen aloittamista.
Hakulehtiohjain
Päätyohjain
Paperin lisääminen suurkapasiteettikasettiin
(pääasiassa Eurooppa ja Aasia)
Suurkapasiteettikasettiin voi lisätä vain paperikokoa A4. Jos haluat käyttää suurkapasiteettikasetissa paperikokoa 81/2 × 11 tai B5 JIS, ota yhteys huoltoon.
(pääasiassa Pohjois-Amerikka)
Suurkapasiteettikasettiin voi lisätä vain paperikokoa 81/2 × 11. Jos haluat käyttää suurkapasiteettikasetissa paperikokoa A4 tai B5 JIS, ota yhteys huoltoon.
Paperikokoihin A4, B4 JIS, 81/2 × 14 ja 81/2 × 11 tarvitaan laajennusyksikkö.
Tarkista, että papereiden vasen reuna on tasan.
Tarkista, ettei kasetissa olevaa paperia käytetä, ja avaa sitten suurkapasiteettikasetin yläkansi.
Aseta paperi kasettiin tulostuspuoli ylöspäin.
Älä täytä ylärajamerkin yli.
Paina [Alas].
Painikkeen valo vilkkuu alemman levyn liikkuessa.
Aseta paperi toistamalla vaiheet 2 ja 3.
Sulje suurkapasiteettikasetin yläkansi.
Määritä paperiasetukset.
Paperin lisääminen leveään suurkapasiteettikasettiin
Leveässä suurkapasiteettikasetissa voidaan käyttää erikokoisia papereita säätämällä sivu- ja päätyesteiden asentoa.
Tarkista, että paperin reunat ovat tasan vasemman reunan kanssa.
Käytä pitkäkuituista läpikuultavaa paperia ja aseta paperi kuitusuunnassa.
Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy.
Jos kasetissa on paperia, poista se.
Löysää ruuveja, jotka pitävät sivuohjaimia paikallaan.
Pitele sivuohjaimien merkityistä osista ja liu'uta ohjaimia ulospäin.
Paina päätyohjaimen vapautuspainiketta ja liu'uta ohjainta ulospäin.
Aseta paperi kasettiin tulostuspuoli ylöspäin.
Lisää noin 5–10 mm (0,2–0,4 tuumaa) korkea paperinippu. Käytä apunasi sivuohjaimessa olevaa kuvaa.
Varmista että paperi on molemmilta puolilta tukilevyjen päällä.
Aseta paperi tasan vasenta ohjainta vasten ja varmista, että paperin laidat ovat tasan.
Tukilevy
Pitele sivuohjaimien merkityistä osista ja säädä ohjaimet paperin kokoon.
Aseta paperi tasan sisemmän sivuohjaimen alaosan ulokkeita vasten. Varmista, että paperin ja sivuohjainten välillä ei ole väliä.
Tarkista, että mittanumeroiden asento molempien ohjainten yläosassa on lähes sama. Käyttäessäsi normaalikokoista paperia, aseta sivuohjaimessa olevat reiät paperin kokomerkinnän tasalle.
Pidä kiinni sisemmästä ohjaimesta ja kiristä ruuvit.
Kiristä etusivuohjain samalla tavoin.
Aseta tarvittaessa lisää arkkeja.
Älä täytä ylärajamerkin yli.
Paina päätyohjaimen vapautuspainiketta, aseta päätyohjain varovaisesti vasten lisäämääsi paperia.
Varmista, ettei paperin ja päätyohjaimen väliin jää rakoja.
Työnnä kasetti varovasti kokonaan sisään.
Jos työnnät paperikasetin paikoilleen liian voimakkaasti, kasetissa oleva paperi voi liikkua, jolloin tulostuslaatu kärsii.
Määritä paperiasetukset.
Jos valitset Paperin paino 6–9, [Päällystetty: kiiltävä], [Pääll: kiilt.], [Pääll: matta], [Tarra] tai [Kalvo] kohdassa [Kasetin paperiasetus] suurkapasiteettikasettiin lisätyt paperit ilmataan automaattisesti puhaltamalla niihin ilmaa. Ilmaa paperit myös ennen niiden käyttämistä.
Leveään suurkapasiteettikasettiin voi lisätä kirjekuoria. Aseta kirjekuoret oikeaan suuntaan, kun lisäät niitä kasettiin.
Hakulehden lisääminen leveään suurkapasiteettikasettiin
Kun lisäät hakulehtiä, kiinnitä hakulehtien ohjain.
Avaa leveän suurkapasiteettikasetin etukansi ja irrota hakulehden ohjain.
Sulje etukansi.
Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy.
Aseta sivuohjaimet lisättävien hakulehtien mukaisesti ja lisää sitten hakulehdet.
Kiinnitä hakulehtien ohjain ja aseta päätyohjain kiinni lisättyihin papereihin pitäen kiinni päätyohjaimen vapautuspainikkeesta.
Työnnä kasetti varovasti kokonaan sisään.
Määritä paperiasetukset.
Palauta hakulehtien ohjain paikalleen käytön jälkeen.
Pystysuunnassa 100,0 - 139,2 mm:n paperin lisääminen leveään suurkapasiteettikasettiin
Kun lisäät paperia, jonka koko on 100,0-139,2 mm (3,94-5,48 tuumaa) pystysuunnassa, kiinnitä postikorttien sivuohjaimet.
Avaa leveän suurkapasiteettikasetin etukansi, irrota ruuvit postikortin sivuohjaimista ja poista ne.
Sulje etukansi.
Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy.
Aseta rajoitinmerkillä varustettu postikortin sivuohjain siten, että sen pohjassa oleva syvennys menee sisemmän sivuohjaimen pohjassa olevan ruuvin pään kohdalle.
Aseta postikorttien sivuohjaimen yläosassa oleva reikä sivuohjaimen yläosassa olevan ulkoneman kohdalle.
Aseta toinen postikorttien sivuohjain etuosan sivuohjaimeen samalla tavalla.
Kiinnitä postikorttien sivuohjaimet paikalleen ruuveilla.
Kohdista päätyohjain ja sivuohjaimet lisättävän paperikoon mukaisesti ja lisää paperia.
Työnnä kasetti varovasti kokonaan sisään.
Määritä paperiasetukset.
Palauta postikorttien sivuohjaimet paikalleen käytön jälkeen.
Pystysuunnassa B5:n tai sitä suuremman paperin lisääminen leveään suurkapasiteettikasettiin
Kun lisäät B5 JIS-paperia tai sitä suurempaa paperia, kiinnitä paperituet.
Avaa leveän suurkapasiteettikasetin etukansi, irrota ruuvit postikortin sivuohjaimista ja poista ne.
Irrota paperituet.
Asenna postikortin sivuohjaimet takaisin paikoilleen ja sulje sitten leveän suurkapasiteettikasetin etukansi.
Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy.
Löysää ruuveja, jotka pitävät sivuohjaimia paikallaan.
Liu'uta takaohjainta ja sivuohjaimia ulospäin.
Liu'uta päätyohjainta siirtämällä päätyohjainta painamalla samalla vapautuspainiketta.
Kiinnitä paperituet asentamalla paperitukien ura ohjaimien tukilevyihin.
Tarkista onko paperituet ja sivuohjaimet liitetty siirtämällä sivuohjaimia.
Kohdista päätyohjain ja sivuohjaimet lisättävän paperikoon mukaisesti ja lisää paperia.
Työnnä kasetti varovasti kokonaan sisään.
Määritä paperiasetukset.
Asenna paperituet takaisin paikoilleen käytön jälkeen.
Paperin lisääminen kaksiosaiseen leveään suurkapasiteettikasettiin
Kaksiosainen leveä suurkapasiteettikasetti on merkitty merkinnällä Kasetti T1 ja T2.
Voit käyttää itsejäljentävää paperia käyttämällä valinnaista itsejäljentävän paperin yksikköä.
Tarkista, että paperin reunat ovat tasan vasemman reunan kanssa.
Kun käytät Paperin paino 8 -paperia, joka on taipunut kuperalle yli 5 mm, tai Paperin paino 9 -paperia, joka on taipunut kuperalle yli 3 mm, tai kuperalle taipunutta paperia, jonka paksuus on vähintään 350 gsm, paperi jumittuu, jos paperipinon korkeus on alle 4 mm. Jos käytät paperia tällaisissa olosuhteissa, aseta paperi kasettiin seuraavasti:
Aseta 5 - 10 arkkia tulostettavan arkkimäärän lisäksi
Korjaa taittuma ennen paperin asettamista
Käännä paperi, jotta paperissa olisi kovera taittuma
Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy.
Jos kasetissa on paperia, poista se.
Vapauta päätyohjain.
Vapauta sivuohjain.
Aseta paperia kohdistamalla se paperikasetin vasemman reunan suuntaisesti.
Aseta paperi tulostuspuoli ylöspäin.
Aseta paperipino, jonka korkeus on noin 5–10 mm (0,2-0,4 tuumaa).
Varmista että paperi on molemmilta puolilta tukilevyjen päällä.
Kun lisäät paperia, jonka koko on 204 mm (8,04 tuumaa) tai pienempi, poista paperikasetin pohjassa olevat tukilevyt.
Tukilevyt
Tartu sivuohjaimien tartuntakohtiin ja säädä ne paperikoolle sopiviksi.
Aseta paperi tasan sisemmän sivuohjaimen alaosaa vasten.
Tarkista, että merkkinumerot sivuohjainten yläosassa ovat suunnilleen samat.
Aseta tarvittaessa lisää arkkeja.
Älä täytä ylärajamerkin yli.
Sovita päätyohjain tiiviisti paperipinoa vasten ja lukitse päätyohjain uudelleen.
Varmista, ettei paperin ja päätyohjaimen väliin jää rakoja.
Työnnä varovaisesti paperikasetti kokonaan sisään siten, että se napsahtaa paikalleen.
Määritä paperiasetukset.
Älä työnnä sivuohjaimen yläosassa olevaa paperinpaininta. Jos se on työnnetty sisään, palauta se käsin alkuperäiseen paikkaansa.
Kun tulostetaan tavalliselle paperille, jonka pituus on 487,8 mm (19,20 tuumaa) tai enemmän ja jonka paksuus on Paperin paino 2 tai vähemmän, tai päällystetylle paperille, jonka paksuus on Paperin paino 3 tai vähemmän, tulostettu paperi saattaa taipua paperinluovutustasolla niin, että se voi käpristyä ja tukkia paperin ulostuloaukon. Käytä tässä tapauksessa pitkäkuituista paperia. Jos tulostettu paperi taipuu vieläkin, kun käytetään päällystettyä pitkäkuituista paperia, jonka paino on Paperin paino 3 tai vähemmän, poista tulostetut paperit yksi kerrallaan tai aseta yksi paperiarkki lajittelutasolle ja jatka sitten tulostusta.
Kun olet liu'uttanut paperikasetin sisään, varmista, että paperikoko on vaihdettu oikeaksi tulostimen aloitusnäytössä. Voit näyttää tulostimen aloitusnäytön avaamalla Pääsivu-näytön ja painamalla [Tulostin (klass.)]-kuvaketta.
Kirjekuoria voidaan lisätä kaksiosaiseen leveään suurkapasiteettikasettiin. Aseta kirjekuoret oikeaan suuntaan, kun lisäät niitä kasettiin.
Kun lisäät kaksiosaisen leveän suurkapasiteettikasetin julistetasolle paperia, jonka leveys on 420,0 mm (16,54 tuumaa) tai enemmän, lisää se seuraavasti:
Paina nostokytkintä, joka siirtää pohjalevyn alas, kunnes lamppu sammuu, ja avaa sitten kansi ja lisää paperi.
Pitele paperia pituussuunnassa ja lisää se vähän kerrallaan.
Jos lisäät ohutta paperia tai päällystettyä paperia, lisää sen vähän kerrallaan. Paina paperia alas, kun lisäät sitä, niin että pohjalle lisättyä paperia ei vedetä.
Jos lisäät paksua paperia, lisää se vähän kerrallaan ja aseta sivuohjain paperin vaakasuoran sivun mukaisesti.
Tarkista, että paperi on asetettu oikein paperikasetin takaosaa ja paperikasetin paperikokotarraa vasten.
Kun lisäät paperia, jonka leveys on 420,0-559,9 mm (16,54–22,00 tuumaa), käytä kahta lyhyttä ohjainta.
Sivuohjaimen jatke
Sivuohjain
Lyhyet ohjaimet
Kun lisäät paperia, jonka leveys on 560,0-700,0 mm (22,00–27,55 tuumaa), käytä yhtä pitkää ohjainta.
Sivuohjaimen jatke
Sivuohjain
Pitkät ohjaimet
Kun lisäät paperia, lisää paperia ja aseta lisäsivuohjain. Kohdista lisäsivuohjain paperin sen puolen kanssa, joka on korkeammalla kuin sivuohjaimen jatke.
Kohdista sivuohjaimet tasoon kiinnitetyn tarran ohjeiden mukaisesti.
Hakulehden lisääminen kaksiosaiseen leveään suurkapasiteettikasettiin
Kun lisäät hakulehtiä, kiinnitä hakulehtien ohjain.
Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy.
Ota hakulehtien ohjain paperikasetin oikealla puolella olevasta taskusta.
Säädä sivuohjaimet lisättävien hakulehtien mukaisesti ja lisää sitten hakulehdet.
Lisää hakulehdet niiden lovettu puoli päätyohjaimeen päin.
Kiinnitä hakulehtien ohjain ja aseta päätyohjain kiinni lisättyihin papereihin pitäen kiinni päätyohjaimen vapautuspainikkeesta.
Työnnä varovaisesti paperikasetti kokonaan sisään siten, että se napsahtaa paikalleen.
Määritä paperiasetukset.
Palauta hakulehtien ohjain paikalleen käytön jälkeen.
Pienen hakulehtien ohjaimen kiinnittäminen kaksiosaiseen leveään suurkapasiteettikasettiin
Kiinnitä pieni hakulehtien ohjain seuraavaa paperia lisätessä:
B5 JIS
(leveys: 182 mm; pituus: 257 mm)–SRA4 (leveys: 225 mm; pituus: 320 mm), paperin paino 9Jäljentävä paperi, jolla on paperin paino 2 tai vähemmän
Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy.
Ota pieni hakulehtien ohjain paperikasetin oikealla puolella olevasta taskusta.
Sovita sivuohjaimet täytettävän paperin kokoon ja lisää paperi kasettiin.
Kiinnitä pieni hakulehtien ohjain ja aseta päätyohjain kiinni lisättyihin papereihin pitäen kiinni päätyohjaimen vapautuspainikkeesta.
Työnnä varovaisesti paperikasetti kokonaan sisään siten, että se napsahtaa paikalleen.
Määritä paperiasetukset.
Palauta pieni hakulehtien ohjain paikalleen käytön jälkeen.
Paperin lisääminen lisälehtiyksikköön
Älä peitä anturia tavaroilla tai papereilla. Laite voi tunnistaa paperikoon väärin tai voi aiheutua paperitukos.
Kun käytät Z-tait.-toimintoa, lisälehtiyksikön paperin on oltava samankokoista kuin taitetut tulosteet. Jos lisälehtiyksikössä oleva paperi on suurempaa kuin Z-taitetut arkit, voi siitä aiheutua tukoksia.
Älä käytä paperia, jolle on jo tulostettu tällä laitteella.
Lisää paperi siististi.
Älä täytä ylärajamerkin yli.
Säädä sivuesteet paperin koon mukaan.
Laita paperi tulostuspuoli ylöspäin.
Aseta paperi lisälehtiyksikköön saman suuntaisesti kuin paperikasetissa oleva paperi.
Nidonta- tai rei'ityskohta on paperin vasemmalla puolella käyttäjästä katsoen.
Lisätäksesi paperia lisälehtiyksikköön suuntaa alkuperäiset syöttölaitteeseen kuten alla.
Lisälehtiyksikkö
Syöttölaite
Paperin lisääminen kaksoislisälehtiyksikköön
Älä peitä anturia tavaroilla tai papereilla. Laite voi tunnistaa paperikoon väärin tai voi aiheutua paperitukos.
Lisää paperia Lisälehti ylätaso ja Lisälehti alataso -kohtiin samalla tavalla. Tässä kuvatut ohjeet koskevat Lisälehti ylätaso -kohtaa.
Paina vapautusvipua ja säädä sivuohjaimet niin, että ne ovat tasan käytettävän paperikoon kanssa.
Lisää paperi siististi.
Älä täytä ylärajamerkin yli.
Lisälehtiyksikkö aloittaa automaattisesti toiminnon paperin lisäämisen jälkeen. Säädä sivu- ja takaohjaimet sitä ennen.
Tarvittaessa tasaa sivuohjaimet huolellisesti lisäämääsi paperia vasten.
Painettaessa vivun vapautusta, kohdista takaohjain lisättyä paperia vasten.
Määritä paperiasetukset.
Laita paperi tulostuspuoli ylöspäin.
Aseta paperi kaksoislisälehtiyksikköön saman suuntaisesti kuin paperikasetissa oleva paperi.
Nidonta- tai rei'ityskohta on paperin vasemmalla puolella käyttäjästä katsoen.
Kun lisäät paperia kaksoislisälehtiyksikköön, suuntaa alkuperäiset syöttölaitteeseen kuten alla.
Kaksoislisälehtiyksikkö
Syöttölaite
Paperikoon, jota ei tunnisteta automaattisesti, määrittäminen
Paina [Kasetin paperiasetukset] pääsivulla.
Valitse kasetti, jonka paperikoon haluat muuttaa.
Paina [Man. paperiasetukset].
Paina [Paperikoko]-välilehteä.
Kasetissa 1 ja suurkapasiteettikasetissa olevan paperin koko on vakio, sitä ei voi muuttaa.
Valitse paperin koko ja paina sitten [OK].
Paina [Pääsivu] (
) näytön [Kasetin paperiasetukset] sulkemiseksi.
Oman paperikoon määrittäminen
Paina [Kasetin paperiasetukset] pääsivulla.
Valitse kasetti, jonka paperikoon haluat muuttaa.
Paina [Man. paperiasetukset].
Paina [Paperikoko]-välilehteä.
Kasetissa 1 ja suurkapasiteettikasetissa olevan paperin koko on vakio, sitä ei voi muuttaa.
Paina [Oma koko].
Jos mukautettu koko on jo valittu, paina [Muuta].
Paina [Pysty].
Syötä pystykoko numeronäppäimillä ja paina sitten [
].
Paina [Vaaka].
Syötä vaakakoko numeronäppäimillä ja paina sitten [].
Paina [OK] kaksi kertaa.
Paina [Pääsivu] () näytön [Kasetin paperiasetukset] sulkemiseksi.
