Oversigt over maskinens dele og funktioner

FORSIGTIG

Blokér ikke maskinens udblæsningshuller. Hvis du gør det, kan det resultere i brand, da de interne komponenter overophedes.

ADF står for automatisk dokumentføder.

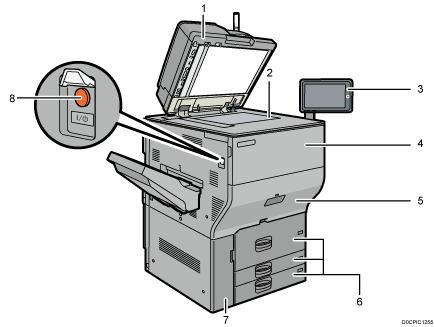

Automatisk dokumentføder (ADF)
Sænk ADF'en ned over originaler, der er placeret på glaspladen.
Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.
ADF'en scanner begge sider af en original samtidigt.
Placering af originaler i ADF'en
Glasplade
Anbring originalerne her med forsiden nedad.
Placering af en original på glaspladen
Betjeningspanel
Navne og funktioner på betjeningspanelet
Frontlåge
Åbn denne låge for at udskifte tonerpatronen.
Skuffe
Træk skuffen ud, når der opstår papirstop.
Kassetter (kassette 1-3)
Ilæg papir her. Kassette 1 er en tandemkassette, hvor papir i den venstre side automatisk bevæger sig til højre, når der ikke er mere papir der.
Ilægning af papir i kassetterne
Nederste frontlåge
Åbn denne for at udskifte resttonerbeholderen.
Hovedafbryder
Åbn dækslet og tryk på hovedafbryderen for at tilslutte eller afbryde strømmen.
Tilslutning/afbrydelse af strømmen

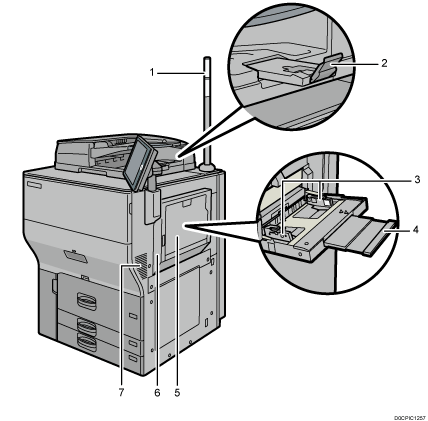

Varslingslampe
Oversigt over varslingslampens funktioner
ADF-forlænger
Træk forlængeren ud for at understøtte store papirformater.
Papirstyr
Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.
Forlænger
Træk forlængeren ud, hvis du vil bruge papir, der er større end A4, 8¹/₂ × 11 i bypassbakken.
Bypassbakke
Bruges ved kopiering eller udskrivning på transparenter, labelark, gennemsigtigt papir og papir, der ikke kan lægges i kassetterne.
Ilægning af papir i bypassbakken
Øverste højre låge
Åbn denne låge ved papirstop.
Ventilationshuller
Forhindrer overophedning.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.

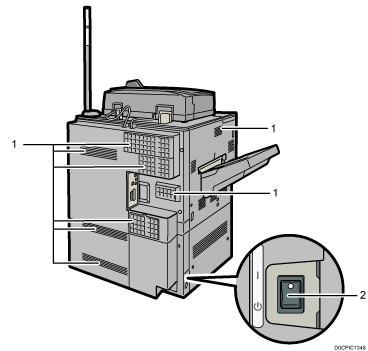

Ventilationshuller
Forhindrer overophedning.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.
Kontakt til antifugtvarmer
Forhindrer kassetter i at absorbere fugt. Hvis luftfugtigheden er høj og temperaturen er lav, skal du tænde for denne kontakt for at absorbere fugt fra kassetterne og forhindre forringet udskriftskvalitet.

FORSIGTIG

Man bør ikke skubbe eller trække i varslingslampen, når denne er monteret på printeren. Lampen eller maskinen kan blive beskadiget, og der kan opstå maskinfejl.

Varslingslampen lyser, hvis der opstår papirstop, eller papiret er opbrugt.

Lampens farver og deres betydning er som følger:

Lampe	Status
Den nederste lampe lyser blåt.	Udskrivning
Den nederste lampe blinker blåt.	Scanning Data ind
Den øverste lampe lyser rødt.	Der opstod en fejl (Eksempler:) Når en meddelelse om seviceopkald vises Papirstop Der mangler papir Der mangler toner Hukommelsesoverløb Læs meddelelsen i displayet, og udfør den nødvendige handling.
Den øverste lampe blinker gult.	Advarsel (Eksempler:) Der er næsten ikke mere toner. Resttonerbeholderen er næsten fuld. Resttonerbeholderen er fuld Læs meddelelsen i displayet, og udfør den nødvendige handling.
