BrugervejledningPro C5300S/C5310

Navne og funktioner på betjeningspanelet

Panelet med betjeningsskærmen til maskinen kaldes "betjeningspanelet".

  • På begge sider af betjeningspanelet er der grænseflader til tilslutning af eksterne enheder og indstik til indsættelse af et SD-kort/en USB-nøgle.

  • LED-indikatorerne på betjeningspanelets ramme viser maskinens status, selv når skærmen er slukket.

Touchpanel/grænseflade

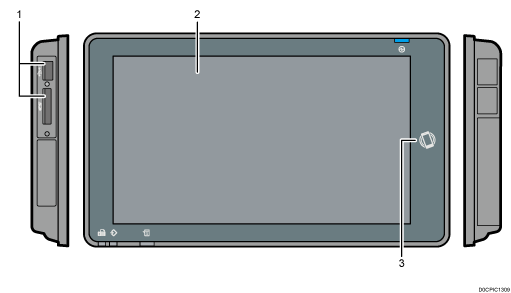

Nummereret illustration af betjeningspanelet

  1. Kortpladser

    Her kan indsættes et SD-kort eller en USB-nøgle. Du kan gemme scannede data på lagerenheden eller udskrive filer gemt på denne.

    • Et SD- eller SDHC-hukommelseskort med en maksimal kapacitet på 32 GB kan benyttes. SDXC-hukommelseskort kan ikke benyttes.

    • Brug medier formateret i FAT16 eller FAT32.

    • Visse typer USB-flashhukommelsesenheder kan ikke bruges i maskinen.

    • USB-forlængerkabler, hubs eller kortlæsere kan ikke benyttes.

    • Hvis der slukkes for maskinens strøm, eller hvis mediet fjernes fra maskinen, mens maskinen læser dataene i medierne, skal du kontrollere dataene i medierne.

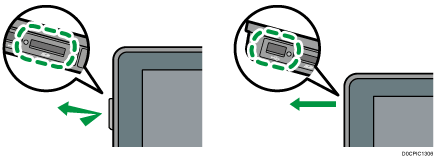

    • Før du fjerner en lagerenhed, skal du først trykke på skærmikonet (/) for at annullere forbindelsen.

      Nummereret illustration af betjeningspanelet

  2. Touchpanel

    Viser startskærmen, funktionsskærme samt meddelelser. Betjenes med fingrene.

    Brug af startskærmen

    Intuitiv skærmbetjening

  3. NFC-tag

    Bruges til at forbinde maskinen og en smartenhed vha. RICOH Smart Device Connector.

    Pålogning via betjeningspanelet

Bemærk

  • Du kan justere vinklen på betjeningspanelet for at forbedre synligheden.

  • Illustration af hovedenhed

LED-indikatorer

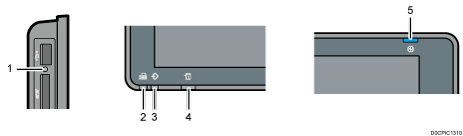

Nummereret illustration af betjeningspanelet

  1. Indikator for medietilgang

    Blinker, når data læses fra eller skrives til et SD-kort.

    Mens maskinen tilgår SD-kortet eller USB-nøglen, må du ikke slukke for strømmen eller fjerne medierne.

    • Hvis adgangsindikatoren ikke lyser, når du indsætter et SD-kort i stikket, skal du gøre følgende:

      • Isæt SD-kortet igen.

      • SD-kortet kan være defekt. Kontakt den forretning, hvor du købte den.

  2. Faxindikator

    Viser status for faxfunktionen.

    • Blinker: Data sendes eller modtages

    • Lyser konstant: Data modtages

  3. Data ind-indikator

    Blinker, når maskinen modtager data, der sendes fra printerdriveren eller LAN-Fax-driveren.

  4. Statusindikator

    Viser maskinens status. Forbliver tændt, hvis der er opstået en fejl, eller toneren er opbrugt.

    User Guide på engelsk

  5. Strømindikator

    Denne indikator lyser, når du tænder på hovedafbryderen. I dvaletilstand blinker den langsomt.
