Piegatura
Le copie possono essere piegate nei seguenti modi: Piegatura a Z, Piegatura a metà, Pieg.lett.est., e Pieg.lett.int..
Per utilizzare questa funzione è necessario il finisher per libretti o l'unità di piegatura multipla.
Funzioni che richiedono configurazioni opzionali
Opzioni della macchinaIl tipo di piegatura, il numero di fogli da piegare e il formato carta supportato differiscono a seconda delle unità opzionali collegate alla macchina.
Elenco delle specificheLe copie piegate vengono consegnate a vassoi diversi a seconda dell'impostazione e del formato carta. Per maggiori dettagli, consultare la sezione seguente:
Piegatura
Specifiche dell'unità di piegatura multipla
Non utilizzare la funzione di piegatura con i seguenti formati carta:
Carta preforata *1
Lucidi
Divisore a rubrica
Carta traslucida
Etichette
Busta
Carta con texture *2
Carta metallica/perlata *2
Raccoglitori trasparenti
Carta autocopiante
Carta spessa *3
*1 Non è possibile utilizzare la funzione di piegatura con il finisher per libretti.
*2 Non è possibile utilizzare la funzione di piegatura con l'unità di piegatura multipla.
*3 Non è possibile utilizzare la funzione di piegatura con grammature carta da 7 a 9 quando si utilizza Booklet Finisher SR5140 né con grammature da 5 a 9 quando si utilizza l'unità di piegatura multipla.
La copia si interrompe se il numero di copie supera la capacità del vassoio. Se ciò accade, rimuovere le copie dal vassoio dell'unità di piegatura per riprendere la copia.
Il lato stampato della carta potrebbe riportare strisce o macchie di toner in base alla carta e alle condizioni ambientali in cui si trova la macchina.
La qualità di stampa sulle linee di piegatura può essere ridotta. Questo è dovuto alla rottura del toner fuso. La perdita di superficie lungo le linee di piegatura si può verificare con alcuni tipi di carta. Per evitare sprechi, stampare un singolo foglio di prova prima di iniziare la stampa.
La capacità del vassoio dell'unità di piegatura può variare secondo le impostazioni di piegatura e la condizione della carta.
È possibile specificare la posizione di ripiegatura in [Finitura]. Per informazioni su come regolare la posizione di piegatura, vedere il seguente capitolo:
Finitura
Esegue due pieghe parallele, una rivolta verso l'interno e l'altra verso l'esterno.
Orientamento originali e posizione Piegatura a Z
Posizionare tutti gli originali nell'ADF secondo l'orientamento in cui possono essere letti normalmente. Quando si posiziona l'originale sul vetro di esposizione, mantenere lo stesso orientamento, ma posizionarlo a faccia in giù.
Orientam.originale
Posizionamento dell'originale sul vetro di esposizione
Posizionamento dell'originale sull'ADF
Direzione della piegatura*1
Piegatura destra
Piegatura inferiore
*1 La tabella precedente indica le posizioni di Piegatura a Z. L'orientamento della carta non indica l'orientamento di consegna.

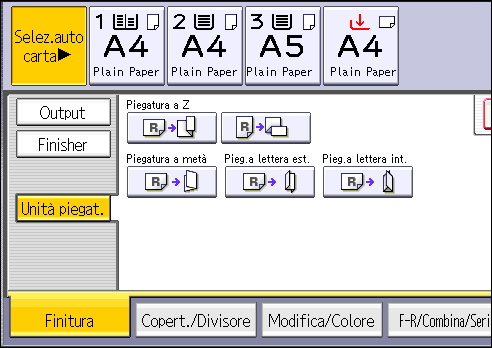

Premere [Finitura].
Premere [Unità piegatura].
Selezionare la direzione di piegatura, quindi premere [OK].
Posizionare gli originali, quindi premere [Avvio].
Le copie piegate che sono consegnate al vassoio dell'unità di piegatura multipla possono essere impilate con le piegature aperte. Se ciò accade, la posizione delle piegature non è compromessa e le copie sono emesse in ordine. Le copie impilate possono essere facilmente separate nell'ordine di consegna. Per evitare che le sezioni si sovrappongano, configurare la macchina per consegnare copie piegate al vassoio superiore o vassoio basculante del finisher.
È possibile pinzare le copie piegate a Z. Per informazioni sul numero e sui formati carta delle copie piegate a Z che è possibile pinzare, vedere i seguenti capitoli:
Elenco delle specificheSe si pongono diversi formati originali nell'ADF, il formato appropriato della carta da copia può essere automaticamente selezionato e vengono piegate a Z usando la modalità Formati misti e la funzione Selez.auto.carta.
Quando si copiano originali di formati diversi, come A3 e A4 (11 × 17 e 8 1/2 × 11), utilizzare questa funzione in modalità Formati misti. Le copie dell'originale di formato maggiore vengono piegate a Z e hanno lo stesso formato dell'originale minore. Per informazioni sui formati carta che è possibile utilizzare insieme, vedere il seguente capitolo:
Elenco delle specifiche
Quando si utilizza questa funzione con le modalità 1 facciata
2 facciate e Formati misti, accertarsi sempre che gli originali di ogni formato siano in numero pari. Se il numero degli originali è dispari, inserire un foglio bianco per regolare il totale.
A seconda delle impostazioni Piegatura a Z, potrebbe non essere possibile utilizzare la funzione di Copia ruotata.
Per informazioni sul numero di copie piegate a Z che è possibile impilare sui vassoi del finisher, vedere i seguenti capitoli:
Elenco delle specificheLa capacità del vassoio può variare a seconda delle condizioni della carta.
Anche se si seleziona [A faccia in su] per [Facciata di uscita copia in modo vetro esp.] in [Impostazioni], le copie saranno consegnate rivolte verso il basso. Per maggiori dettagli, consultare la sezione seguente:
Finitura
Applica una piegatura singola, centrale, per creare due pannelli uguali.
Premere [Finitura].
Selezionare [Unità piegatura] o [Finisher].
Quando si utilizza la Piegatura a metà dall'unità di piegatura multipla, premere [Unità piegatura].
Quando si utilizza la funzione di Piegatura a metà dal finisher per libretti, premere [Finisher].
Premere [Piegatura a metà].
Premere [Cambia] se al punto 2 è stato selezionato [Unità piegatura].

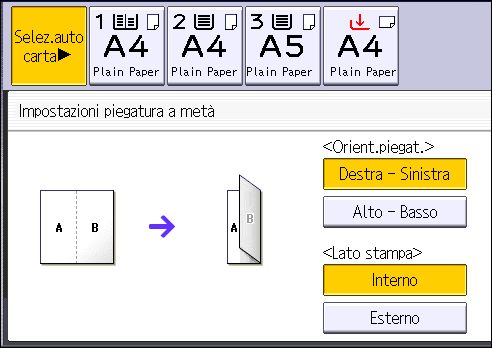

Selezionare [Orientamento piegatura], [Lato stampa] e [Piegatura fogli multipli].
Premere [OK] due volte.
Posizionare gli originali, quindi premere [Avvio].
Quando è attiva la funzione Piegatura a metà, le seguenti funzioni della copiatrice non sono disponibili:
Perforazione
Pinzatura
Se è selezionata la funzione Libretto o Rivista, le impostazioni per queste funzioni hanno la priorità.
È possibile utilizzare Taglio bordo ant. se si seleziona [Piegatura a metà] in [Finisher] quando è installato Booklet Finisher SR5120. Per informazioni su Taglio bordo ant., vedere Taglio del bordo anteriore.
Applica due pieghe per creare tre pannelli uguali (primo pannello con piegatura esterna, ultimo pannello con piegatura all'interno).
Premere [Finitura].
Premere [Unità piegatura].
Premere [Pieg.lett.est.].
Premere [Cambia].
Selezionare [Orientamento piegatura], [Orient.apert.] e [Piegatura fogli multipli].
Premere [OK] due volte.
Posizionare gli originali, quindi premere [Avvio].
Le seguenti funzioni della copiatrice non sono disponibili quando viene attivata la funzione Pieg.lett.est.:
Perforazione
Pinzatura
Si possono verificare grinze quando si applica la Piegatura a lettera esterna a fogli B4 JIS
, A3, 81/2 × 14, 11 × 17, 12 × 18, 81/2 × 132/5 , 8K, o a fogli più grandi. In alcuni casi si devono usare fogli A4 o più piccoli quando si applica la piegatura con la funzione di riduzione.Quando si attiva la funzione Piegatura fogli multipli (impostandola su [Attivo]), viene automaticamente applicata anche la funzione Fascicolazione.
Se è selezionata la funzione Libretto o Rivista, le impostazioni per queste funzioni hanno la priorità.
Applica due pieghe per creare tre pannelli uguali (panelli esterni con piegatura esterna).
Premere [Finitura].
Premere [Unità piegatura].
Premere [Pieg.a lettera int.].
Premere [Cambia].
Selezionare [Orientamento piegatura], [Orient.apert.], [Lato stampa] e [Piegatura fogli multipli].
Premere [OK] due volte.
Posizionare gli originali, quindi premere [Avvio].
Le seguenti funzioni della copiatrice non sono disponibili quando viene attivata la funzione Pieg.lett.int.:
Perforazione
Pinzatura
Quando si attiva la funzione Piegatura fogli multipli (impostandola su [Attivo]), viene automaticamente applicata anche la funzione Fascicolazione.
Si possono verificare grinze quando si applica la Piegatura a lettera interna a fogli B4 JIS
, A3, 81/2 × 14, 11 × 17, 12 × 18, 81/2 × 132/5 , 8K, o a fogli più grandi. In alcuni casi si devono usare fogli A4 o più piccoli quando si applica la piegatura con la funzione di riduzione.
Se è selezionata la funzione Libretto o Rivista, le impostazioni per queste funzioni hanno la priorità.
