Parça Adları ve İşlevleri Rehberi

DİKKAT

Makinenin havalandırmalarını kapatmayın. Dahili bileşenler aşırı ısındığı için bunun yapılması yangına neden olabilir.

ADF’nin açılımı Oto Doküman Besleyicidir.

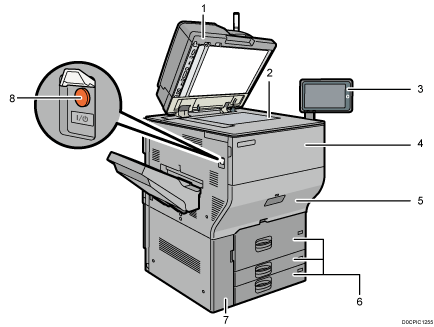

Oto Doküman Besleyici (ADF)
ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.
ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.
ADF, bir orijinalin her iki tarafını aynı anda tarar.
Orijinal Belgeyi Otomatik Doküman Besleyiciye (ADF) Yerleştirme
Şaryo camı
Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.
Şaryo Camına Orijinal Belge Yerleştirme
Kontrol paneli
Kontrol Panelinin Adları ve İşlevleri
Ön kapak
Toner kartuşunu değiştirmek için açın.
Çekmece
Bir kağıt sıkışması meydana geldiğinde, çekmeceyi dışarı çekin.
Kağıt kasetleri (Kaset 1-3)
Kağıdı buraya yükleyin. Kaset 1, sağ taraftaki kağıtlar bittiğinde sol taraftaki kağıtların sağa kaydığı ikili (tandem) bir kasettir.
Kağıt Kasetine Kağıt Yükleme
Alt ön kapak
Atık toner şişesini değiştirmek üzere açın.
Ana güç düğmesi
Gücü açmak ve kapatmak için, ana güç düğmesinin kapağını açın ve ana güç düğmesine basın.
Gücü Açma ve Kapatma

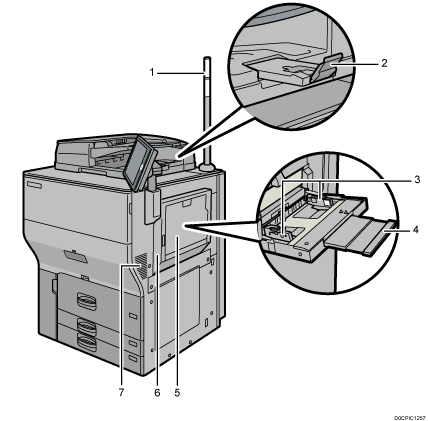

Dikkat lambası
Dikkat Işığı İşlev Rehberi
ADF genişleticisi
Daha büyük kağıtları desteklemek için bu kağıt desteğini çekin.
Kağıt kılavuzları
Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.
Uzatma
Bypass tepsisine A4, 8¹/₂ × 11'den büyük kağıtlar yüklerken, genişleticiyi dışarı çekin.
Bypass tepsisi
Asetatlara, yapışkanlı etiketlere, yarı şeffaf kağıtlara ve kağıt kasetlerine yüklenemeyecek kağıda kopyalama veya yazdırma yapmak için kullanın.
Bypass Tepsisine Kağıt Yükleme
Sağ üst kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.
Havalandırma delikleri
Aşırı ısınmayı önleyin.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.

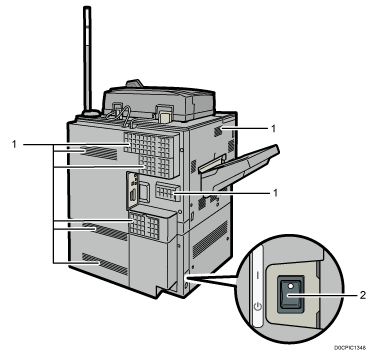

Havalandırma delikleri
Aşırı ısınmayı önleyin.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.
Rutubet önleyici ısıtıcı düğmesi
Kasetlerin nemi emmesini önler. Nem yüksek ve sıcaklık düşükse bu düğmeyi açarak kağıt kasetlerinin nemi emmesini ve baskı kalitesinin bozulmasını önleyebilirsiniz.

DİKKAT

Makinede kurulysa dikkat lambasına basmayın veya çekmeyin. Böyle yapmak dikkat lambasının veya makinenin hasara uğraması veya bozulmasıyla sonuçlanabilir.

Dikkat lambası kağıt sıkışması veya kağıdın bitmesi söz konusu olduğunda kullanıcıya ışık yoluyla haber verir.

Lambanın renkleri ve anlamları şu şekildedir:

Lamba	Durum
Alt lamba mavi ışık verir.	Yazdırma
Alt lamba mavi yanıp söner.	Tarama Veri girişi
Üst lamba kırmızı ışık verir.	Hata oluştu (Örnek) Servis çağrısı mesajı belirdiğinde Kağıt sıkışması Kağıt Yok Toner Kalmadı Hafıza Taşması Görüntü panelindeki mesajı okuyun, ve ardından uygun eylemi yapın.
Üst lamba sarı yanıp söner.	Uyarı (Örnek) Toner neredeyse bitmek üzere. Atık toner şişesi hemen hemen dolu. Atık toner şişesi dolu Görüntü panelindeki mesajı okuyun, ve ardından uygun eylemi yapın.
