Fylla på papper i papperskassetten

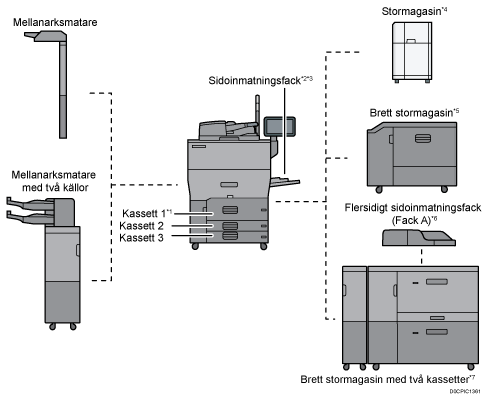

Hur du fyller på papper varierar för varje kassettyp.
- Var försiktig när du byter papper eller tar bort pappersstopp så att du inte klämmer eller skadar dina fingrar.
*1 Kassetten för A3/11 × 17 kan monteras.
*2 Bannerkassetten kan monteras.
*3 Denna är inte tillgänglig om det breda stormagasinet med två kassetter är anslutet.
*4 Stormagasinets förlängningsenhet kan anslutas.
*5 Bannerarksguiden kan anslutas.
*6 Bannerarksguiden för sidoinmatningsfacket (kassett A) kan anslutas.
*7 Bannerkassetten för det breda stormagasinet med två kassetter kan anslutas.
Kontrollera pappersformatet och typen som kan fyllas på i en kassett innan du fyller på papper, och bekräfta att pappersformatet detekteras automatiskt.
Vid påfyllning av papper med ett format som inte automatiskt identifieras, anger du pappersformatet i [Kassett- och pappersinst.].
Kontrollera pappersinställningen innan utskrift. Om papperet skiljer sig från pappersinställningen kommer ett fel vid matchning att inträffa vid utskrift.
Skrynkligt eller böjt papper ska rätas ut innan det fylls på.
När du fyller på papper i en kassett där det finns några pappersark kvar, kan flera ark råka matas samtidigt från kassetten. Ta ut alla ark, fläkta dem och lägg sedan dit dem igen.
Du kan höra ljudet av papper som gnuggas. Det beror inte på tekniskt fel.
Stapla inte papper högre än nivåmarkeringen.
Lufta papperet
Om du fyller på med bestruket papper, etikettark, OH-papper eller tjockt papper 150,1-360,0 g/m2 (55,1 lb. Omslag-198,0 lb. Index) är det viktigt att du luftar pappret noggrant. Matningsfel kan inträffa om pappret inte luftas ordentligt. Om maskinen matar flera papper samtidigt eller om den inte matar papper alls luftar du pappret och fyller på igen.
Lufta bunten genom att snabbt bläddra igenom arken.
Håll i kortändarna och böj bunten fram och tillbaks för att skapa mellanrum mellan arken. Upprepa detta flera gånger.
Se till att det är mellanrum mellan arken.
Håll bunten med papper i bägge händerna och knacka lång- och kortsidan av pappersbuntens kant mot en plan yta för att jämna till bunten.
Fylla på papper i kassett 1
(huvudsakligen Europa och Asien)
Kassett 1 rymmer bara A4
-papper. Om du vill skriva ut på 81/2 × 11 från kassett 1 kontaktar du din servicerepresentant.
(huvudsakligen Nordamerika)
Kassett 1 kan endast mata 81/2 × 11 papper. Om du vill skriva ut på A4 från kassett 1 kontaktar du din servicerepresentant.
När papperet på höger sida i kassett 1 tar slut flyttas papper på vänster sida automatiskt över till högra sidan. Dra inte ut kassett 1 när kassetten flyttar på papperet, vänta tills det är tyst i kassetten.
Dra försiktigt ut papperskassetten så långt det går.
Jämna till pappersbunten och fyll på med utskriftssidan ner.
När du fyller på papper i den högra sidan av kassetten, fyll på pappret så dess högra kant ligger dikt an mot kassettens högra sida.
När du fyller på papper i den vänstra sidan av kassetten, fyll på pappret så dess vänstra kant ligger dikt an mot kassettens vänstra sida.
Vid påfyllning av papper på den vänstra sidan av kassetten bör du fylla på minst 30 ark.
Hela kassetten utdragen
Vänstra halvan av kassetten utdragen
Stapla inte papper högre än nivåmarkeringen.
Skjut försiktigt in papperskassetten så långt det går.
Ange pappersinställningarna.
Du kan fylla på även om kassett 1 används. Det går att dra ut den vänstra halvan av kassetten medan kassett 1 används.
Fylla på papper i A3/11 × 17-kassettenhet
(huvudsakligen Europa och Asien)
Om du monterar A3/11 × 17 kassetten i fack 1, kommer den bara endast att rymma A3
-papper. Om du vill skriva ut på A4, B4 JIS, 11 × 17, 81/2 × 14 eller 81/2 × 11, kontakta din servicetekniker.
(huvudsakligen Nordamerika)
A3/11 × 17-kassetten rymmer endast 11 × 17 papper. Om du vill skriva ut på A3, A4, B4 JIS, 81/2 × 14 eller 81/2 × 11 kontaktar du din servicerepresentant.
Kontrollera att papperskanterna ligger an på höger sida.
Kontrollera att pappret i papperskassetten inte används och drag sedan ut kassetten försiktigt så långt det går.
Jämna till pappersbunten och fyll på med utskriftssidan ner.
Stapla inte papper högre än nivåmarkeringen.
Skjut försiktigt in papperskassetten så långt det går.
Ange pappersinställningarna.
Fyll på papper i kassett 2 och 3
Alla papperskassetter laddas på samma sätt.
I följande exempel fylls papper på i kassett 2.
För att använda bestruket papper krävs tillvalet matningsenhet.
Kontrollera att papperskanterna ligger an på höger sida.
Om en papperskassett trycks in våldsamt när den sätts på plats kan kassettens sidoguider glida ur sin rätta placering.
När du fyller på med få ark ska du se till att inte trycka ihop sidoguiderna för hårt. Om sidoguiderna trycks in för hårt mot pappret kan det hända att sidorna skrynklas, pappret inte matas korrekt och om pappret väger 52,3-65,9 g/m2 (14,0-17,9 lb. Bond) kan det bli skrynkligt.
Stapla inte papper högre än nivåmarkeringen. Om du fyller på papper över gränsmarkeringen, kan de utskrivna bilderna bli förvrängda, eller så kan papperet fastna.
Kontrollera att pappret i papperskassetten inte används och drag sedan ut kassetten försiktigt så långt det går.
Ta ut eventuellt papper.
Frigör låset på sidoguiden.
Lossa skruvarna som håller sidoguiderna på plats.
Medan du trycker ner frigöringsspaken på sidoguiden flyttar du sidoguiderna utåt.
Medan du trycker ihop ändguidens frigöringsspak flyttar du ändguiden utåt.
Jämna till pappersbunten och fyll på med utskriftssidan ner.
Stapla inte papper högre än nivåmarkeringen.
Justera änd- och sidoguiderna försiktigt mot papperet som du har fyllt på.
Kontrollera att det inte är något mellanrum mellan pappret och sido- och ändguiderna.
Vid påfyllning av tunt papper måste det finnas ett utrymme mellan papperet och respektive sidoguide på 0,5 mm. Om mellanrummet är för stort kan papperet bli skrynkligt.
Skruva åt skruvarna sakta för att fästa den på plats.
Lås fast sidoguiderna igen.
Skjut försiktigt in papperskassetten så långt det går.
Ange pappersinställningarna.
Du kan fylla på kuvert i kassett 2 och 3. När du fyller på kuvert, placera dem i rätt riktning.
Fylla på registerflikar i kassett 2 och 3
När du lägger i registerflikar bör du alltid använda registerfliksguiden (tillval).
Fyll på registerflikar så att sidan med flikar är vänd mot registerfliksguiden.
Släpp frigöringsspaken, justera ändguidens position så att registerflikarna får plats innanför fliklagret.
Ange pappersinställningarna innan du börjar skriva ut.
Fylla på papper i sidoinmatningsfacket
Sidoinmatningsfacket används när du vill kopiera på självhäftande etiketter, genomskinligt papper och papper som inte kan placeras i papperskassetterna.
Max antal ark som du kan fylla på samtidigt beror på papperstyp.
Rekommenderade pappersformat och papperstyper
Stapla inte papper högre än nivåmarkeringen. Om du fyller på papper ovanför gränsmarkeringen, kan de utskrivna bilderna förvrängas eller så kan papperet fastna.
Öppna sidoinmatningsfacket.
Dra ut förlängaren när du fyller på papper som är större än A4 eller 81/2 × 11.
Frigör låsspaken på båda pappersguiderna.
Mata in pappret så långt det går i maskinen, med utskriftssidan vänd uppåt.
Fläkta arken innan du fyller på så att flera pappersark inte fastnar vid varandra och matas samtidigt.
Vid påfyllning av kuvert eller brevpapper, bekräftar du riktningen, fram- och baksida, eller placeringen av flikar.

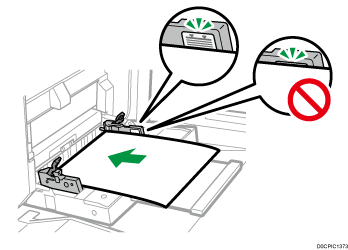

Sätt fingrarna i försänkningarna på de främre och bakre pappersguiderna och justera pappersguiderna efter pappersformatet.
Om guiden inte är inställd efter pappret kan bilderna bli sneda och felmatningar kan uppstå.
Lås båda pappersguiderna igen medan du håller fast dom.
Kontrollera att mellanrummet mellan pappret och den främre och bakre pappersguiden inte överskrider 0,75 mm (0,03 tum).
Ange pappersinställningarna.
För att fylla på papper i sidoinmatningsfacket är det bättre att lägga papperet i
riktning.Vissa papperstyper kanske inte kan identifieras korrekt när de placeras i sidoinmatningsfacket. Ta bort pappret och försök igen om detta inträffar.
Du behöver inte dra ut förlängaren om sidoinmatningsfacket för bannerark är installerat.
För att fylla på papper vars horisontella längd är större än 487,7 mm (19,20 tum), behövs bannerkassetten eller sidoinmatningsfacket för bannerark.
Påfyllning av registerflikar i sidoinmatningsfacket
När du fyller på med registerflikar så gör du detta med flikarna vända till höger.
Ange pappersinställningarna innan du börjar skriva ut.
Översikt över pappersinställningar
Fylla på papper i sidofacket för bannerark
Sidofacket för bannerark kan anslutas till sidoinmatningsfacket. Detta låter dig fylla på papper som har en horisontell längd av 487,8 mm (19,21 tum) eller längre i sidoinmatningsfacket.
Dra ut sidofacket för bannerark.
När du har dragit ut sidofacket för bannerark, lyfter du den tills dess att det klickar.
Lyft upp sidofacket för bannerark tills dess att det är i ca. 60 graders vinkel gentemot golvet.
Fäll ut förlängningen
Frigör låsspaken på båda pappersguiderna.
Flytta pappersguiderna på sätt som vid påfyllning av papper i sidoinmatningsfacket.
Mata in pappret så långt det går i maskinen, med utskriftssidan vänd uppåt.
Sätt fingrarna i försänkningarna på de främre och bakre pappersguiderna och justera pappersguiderna efter pappersformatet.
Om guiden inte är inställd efter pappret kan bilderna bli sneda och felmatningar kan uppstå.
Lås båda pappersguiderna igen medan du håller fast dom.
Kontrollera att mellanrummet mellan pappret och den främre och bakre pappersguiden inte överskrider 0,75 mm (0,03 tum).
Ange pappersinställningarna.
Stänga sidofacket för bannerark
Lyft upp förlängningen försiktigt och fäll sedan in den i maskinen.
Lyft upp sidofacket för bannerark mot maskinen tills dess att det klickar, och vinkla det sedan åt motsatt håll.
Tryck in sidofacket för bannerark på sin ursprungliga plats.
Fylla på papper i sidofacket för bannerark
Sidofacket för bannerark kan anslutas till det breda stormagasinet. Detta låter dig fylla på papper som har en horisontell längd av 487,8 mm (19,21 tum) eller längre i sidoinmatningsfacket.
- Om du öppnar sidoinmatningen för bannerark, placera inte händerna på fram- eller baksidan av den plats som anges på fackets etikett. I annat fall kan fingrarna komma i kläm och skadas.
Öppna sidoinmatningsfacket.
Var försiktig så att din hand inte fastnar mellan sidoinmatningsfacket och sidofacket för bannerark.
Frigör låsspaken på båda pappersguiderna.
Flytta pappersguiderna på sätt som vid påfyllning av papper i sidoinmatningsfacket.
Mata in pappret så långt det går i maskinen, med utskriftssidan vänd uppåt.
För att fylla på papper i bannerkassetten, lägg pappret över sammankopplingen mellan sidoinmatningsfacket och bannerguiden.
Sätt fingrarna i försänkningarna på de främre och bakre pappersguiderna och justera pappersguiderna efter pappersformatet.
Om guiden inte är inställd efter pappret kan bilderna bli sneda och felmatningar kan uppstå.
Lås båda pappersguiderna igen medan du håller fast dom.
Kontrollera att mellanrummet mellan pappret och den främre och bakre pappersguiden inte överskrider 0,75 mm (0,03 tum).
Ange pappersinställningarna.
Fylla på papper i sidoinmatningsfacket (kassett A)
Max antal ark som du kan fylla på samtidigt beror på papperstyp. Stapla inte papper högre än nivåmarkeringen. Om du fyller på papper över gränsmarkeringen, kan de utskrivna bilderna bli förvrängda, eller så kan papperet fastna. För information om det maximala antalet ark du kan fylla på för respektive papperstyp, se följande:
Kontrollera att papperskanterna är justerade efter den vänstra sidan.
När du fyller på med få ark ska du se till att inte trycka ihop sidoguiderna för hårt. Om sidoguiderna trycks in för hårt mot pappret kan det hända att papperssidor skrynklas och att pappret inte matas korrekt och om pappret väger 52,3-63,0 g/m2 (14,0-16,9 lb. Bond) kan hela utskriften bli skrynklig.
Ställ in sidoguiderna efter pappersformatet, jämna till pappersbunten och placera det med utskriftssidan uppåt.
Stapla inte papper högre än nivåmarkeringen.
Ställ in ändguiden.
Ändguide
Förlängning
För att ta bort ändguiden, skjut den åt höger genom att trycka ner stoppet.
Tryck på höj-/sänkknappen på sidoinmatningsfacket (kassett A).
Indikatorn för höj-/sänkknappen blinkar när kassetten lyfts upp och den lyser när den stannar.
Tryck på höj-/sänkknappen för att flytta ner kassetten om du vill fylla på papper eller ta bort papper som fastnat.
Ange pappersinställningarna.
Dra ut förlängningen när du fyller på med A4
, 81/2 × 11 eller större ark i sidoinmatningsfacket (kassett A).Papper med brevhuvud måste placeras i en viss riktning.
Kuvert kan fyllas på i sidoinmatningsfacket (kassett A). Kuvert måste placeras i en viss riktning.
Pappersformat som inte identifieras automatiskt anges manuellt.
Fylla på registerflikar i sidoinmatningsfacket (kassett A)
Vid påfyllning av registerflikar, använd alltid registerfliksguiden. Registerflikar måste placeras till höger i sidoinmatningsfacket (kassett A).
Ange pappersinställningarna innan du börjar skriva ut.
Översikt över pappersinställningar
Registerfliksguide
Ändguide
Fylla på papper i stormagasinet (LCT)
(huvudsakligen Europa och Asien)
Stormagasinet rymmer endast A4-papper . Om du vill skriva ut på 81/2 × 11 eller B5 JIS från stormagasinet (LCT) kontaktar du din servicetekniker.
(huvudsakligen Nordamerika)
Stormagasinet rymmer endast 81/2 × 11 papper. Om du vill skriva ut i format A4 eller B5 JIS från stormagasinet kontaktar du din servicetekniker.
Förlängningsenhet krävs för att kunna fylla på med A4, B4 JIS, 81/2 × 14 och 81/2 × 11.
Kontrollera att papprets kanter är justerade efter den vänstra sidan.
Kontrollera att pappret i papperskassetten inte används och öppna sedan stormagasinets övre lucka.
Lägg i papper i kassetten med utskriftssidan uppåt.
Stapla inte papper högre än nivåmarkeringen.
Tryck på tangenten [Ner].
Tangenten blinkar medan bottenplattan åker ner.
Fyll på papper genom att upprepa steg 2 och 3.
Stäng den övre luckan på stormagasinet.
Ange pappersinställningarna.
Påfyllning av papper i det breda stormagasinet
Olika pappersformat kan fyllas på i det breda stormagasinet genom att justera positionerna för sido- och ändguiderna.
Kontrollera att papperets kanter ligger i linje med den vänstra sidan.
När du använder genomskinligt papper bör du alltid använda papper med långa fibrer och lägga pappret i fiberriktningen.
Kontrollera att pappret i papperskassetten inte används och drag sedan ut kassetten försiktigt så långt det går.
Ta ut eventuellt papper.
Lossa skruvarna som håller sidoguiderna på plats.
Dra guiderna utåt medan du håller i de märkta delarna av sidoguiderna.
Medan du trycker in ändguidens frigöringsknapp flyttar du ändguiden utåt.
Fyll på papper i papperskassetten med utskriftssidan uppåt.
Fyll på en bunt med papper som är ca. 5–10 mm (0,2–0,4 tum) hög, och använd symbolen längst ner på sidoguiden som riktmärke.
Kontrollera att pappret vilar på toppen av stödplattorna på båda sidor.
Lägg pappret dikt emot vänster guide och jämna till papprets kanter.
Stödplatta
Justera guiderna till pappersformatet medan du håller i de märkta delarna av sidoguiderna.
Lägg papperet mot de utstickande piggarna underst på den inre sidoguiden. Kontrollera att det inte är något mellanrum mellan pappret och sidoguiderna.
Kontrollera att läget i toppen på de båda sidoguiderna nästan är identiska. Vid påfyllning av normalt papper, kontrollera att skruvhålen på sidoguiderna är i höjd med papprets formatmarkering.
Håll i den inre guiden, och dra sedan åt skruvarna mot den inre pappersguiden.
Sätt fast sidoguiden på framsidan på samma sätt.
Fyll på flera ark om så krävs.
Stapla inte papper högre än nivåmarkeringen.
Medan du trycker in frigöringsknappen på ändguiden, sätter du ändguiden försiktigt mot pappret som du just fyllt på.
Kontrollera att det inte finns något mellanrum mellan pappret och ändguiden.
Skjut försiktigt in papperskassetten så långt det går.
Om du trycker in kassetten för hårt när du sätter tillbaka den kan papprets läge ändras och noggrannheten i utskrifterna bli sämre.
Ange pappersinställningarna.
Om du väljer Pappersvikt 6 till 9, [Bestr ppr: höggl utskr.], [Bestr: glättat], [Bestruket: matt], [Etikettark] eller [Transparens] (Genomskinligt) i [Kassettpprinställningar] luftas pappret automatiskt i det breda stormagasinet. Lufta pappret innan du fyller på.
Du kan fylla på kuvert i det breda stormagasinet. När du fyller på med kuvert måste de placeras i rätt riktning.
Påfyllning av registerflikar i det breda stormagasinet
När du fyller på registerflikar, måste du ha monterat registerfliksguiden.
Öppna stormagasinets frontlucka och ta sedan ut registerfliksguiden.
Stäng frontluckan.
Kontrollera att pappret i papperskassetten inte används och drag sedan ut kassetten försiktigt så långt det går.
Ställ in sidoguiderna för det format av registerflikar som ska användas och fyll sedan på.
Montera registerfliksguiden och justera sedan ändguiden försiktigt mot det papper du fyller på medan du håller in ändguidens frigöringsknapp.
Skjut försiktigt in papperskassetten så långt det går.
Ange pappersinställningarna.
Sätt tillbaka registerfliksguiden efter användning.
Påfyllning av ett papper med en vertikal storlek på 100 mm till 139,2 mm i det breda stormagasinet
Vid påfyllning av papper som är 100 till 139,2 mm (3,94 till 5,48 tum) i vertikallängd, monterar du sidoguiderna för vykort.
Öppna det breda stormagasinets frontlucka, avlägsna skruvarna på guiderna för vykort och ta ut dem.
Stäng frontluckan.
Kontrollera att pappret i papperskassetten inte används och drag sedan ut kassetten försiktigt så långt det går.
Passa in skåran i botten av sidoguiden för vykort med begränsningsmarkeringen i skruvskallen på undersidan av den inre sidoguiden.
Passa in hålet i den övre delen av sidoguiden för vykort i den utstickande delen på den övre delen av sidoguiden.
Ställ in sidoguiden för vykort på framsidan på samma sätt.
Fäst sidoguiderna för vykort med skruvarna.
Justera ändguiden och sidoguiderna till det pappersformat som ska fyllas på och fyll sedan på papperet.
Skjut försiktigt in papperskassetten så långt det går.
Ange pappersinställningarna.
Sätt tillbaka sidoguiderna för vykort efter användning.
Påfyllning av B5 vertikalt papper eller större i det breda stormagasinet
Vid påfyllning av papper som är B5 JIS eller större, montera pappersstöden.
Öppna det breda stormagasinets frontlucka, avlägsna skruvarna på guiderna för vykort och ta ut dem.
Ta ut pappersstöden.
Sätt tillbaka sidoguiderna för vykort och stäng sedan det breda stormagasinets frontlucka.
Kontrollera att pappret i papperskassetten inte används och drag sedan ut kassetten försiktigt så långt det går.
Lossa skruvarna som håller sidoguiderna på plats.
Dra ändguiden och sidoguiderna utåt.
För att dra i ändguiden, håller du in frigöringsknappen och drar i guiden.
Montera pappersstöden genom att passa in spåren i pappersstöden med stödplåtarna på guiderna.
Kontrollera om pappersstöden och sidoguiderna sitter ihop genom att röra på sidoguiderna.
Justera ändguiden och sidoguiderna till det pappersformat som ska fyllas på och fyll sedan på papperet.
Skjut försiktigt in papperskassetten så långt det går.
Ange pappersinställningarna.
Ersätt pappersstöden efter användning.
Fylla på papper i det breda stormagasinet med två kassetter
Stormagasinet med två kassetter identifieras som Kassett T1 eller T2.
För att använda karbonfritt papper krävs tillvalsenheten för karbonfritt papper.
Kontrollera att papperets kanter ligger i linje med den vänstra sidan.
När du använder papper med Pappersvikt 8 med en konvex böjning som är större än 5 mm, eller papper med Pappersvikt 9 med en konvex böjning som är större än 3 mm, eller papper med en papperstjocklek som är större än 350 gsm med en konvex böjning, kan papper fastna om höjden på pappersstapeln är mindre än 4 mm. För att använda papper i detta skick fyller du på papper enligt följande:
Fyll på 5–10 extra pappersark utöver det antal ark du tänker skriva ut
Justera böjningsgraden innan du fyller på papper
Vänd papperet så att det har en konkav böjning.
Kontrollera att pappret i papperskassetten inte används och drag sedan ut kassetten försiktigt så långt det går.
Ta ut eventuellt papper.
Lossa ändguiden.
Frigör sidoguiden.
Fyll på papper genom att justera papperet mot vänster sida av kassetten.
Placera papperet med utskriftssidan uppåt.
Fyll på en bunt papper cirka 5 - 10 mm (0,2 - 0,4 tum) hög.
Kontrollera att papperet vilar på toppen av stödplattorna på båda sidorna.
När du fyller på papper som är 204 mm (8,04 tum) eller mindre, tar du bort stödplattorna på undersidan av papperskassetten.
Stödplattor
Ta tag i sidoguiderna med dina fingrar och justera dem efter pappersformatet.
Lägg papperet underst på den inre sidoguiden.
Kontrollera att siffrorna för skalan överst på sidoguiderna är ungefär de samma.
Fyll på flera ark om så krävs.
Stapla inte papper högre än nivåmarkeringen.
Tryck ändguiden intill det påfyllda papperet och lås därefter ändguiden på nytt.
Se till att det inte finns något utrymme mellan papperet och ändguiden.
Tryck försiktigt in papperskassetten tills det klickar till.
Ange pappersinställningarna.
Tryck inte in papperspressen i den övre delen av sidoguiden. Om den trycks in, för tillbaka den till originalpositionen för hand.
Vid utskrift på normalt papper som är 487,8 mm (19,2 tum) eller mer med en tjocklek av Pappersvikt 2 eller lägre eller bestruket papper med en tjocklek av Pappersvikt 3 eller lägre, kan det utmatade papperet böja sig i utmatningsfacket så att det skrynklar sig eller är i vägen för pappersutmatningen. Använd i så fall ett papper med långa fibrer. Om det utmatade papperet fortfarande böjer sig med ett bestruket papper av Pappersvikt 3 eller lägre, tar du bort de utmatade papperen ett och ett eller placerar ett enda ark papper i växelfacket och återupptar utskriften.
När du har satt i papperskassetten, måste du se till att pappersformatet även ändras korrekt på skrivarens startskärm. För att visa skrivarens startskärm, visa skärmen Startsida och tryck på symbolen [Skrivare (klassisk)].
Du kan fylla på kuvert i det breda stormagasinet med två kassetter. När du fyller på med kuvert måste de placeras i rätt riktning.
När du fyller på papper som är 420 mm (16,54 tum) eller bredare i bannerarkmagasinet eller det breda stormagasinet med två kassetter, fyller du på det på följande sätt:
Tryck på höj/sänkknappen för att flytta bottenplattan tills dess att lampan slocknar och öppna sedan luckan och fyll på papperet.
Håll papperet på längden och fyll på lite i taget.
Om du fyller på tunt eller bestruket papper, fyller du på lite i taget. Tryck ned papperet medan du fyller på det så att papperet i botten inte dras ut.
Om du fyller på tjockt papper, fyller du på lite i taget och justerar sidoguiderna mot papperets horisontella sida.
Kontrollera att papperet är korrekt placerat mot baksidan av pappersmatningsfacket och etiketten där pappersformatet står skrivet för papperskassetten.
När du fyller på papper som är 420-559,9 mm (16,54–22 tum) brett, använder du de två korta sidoguiderna.
Sidoguidens förlängning
Sidoguide
Korta sidoguider
När du fyller på papper som är 560-700 mm (22–27,55 tum) brett, använder du de två långa sidoguiderna.
Sidoguidens förlängning
Sidoguide
Långa sidoguider
När du fyller på papper, fyller du på och ställer in den externa sidoguiden. Justera den externa sidoguiden mot sidan av papperet som är högre än sidoguidens förlängning.
Justera sidoguiderna enligt motsvarande anvisningar på etiketten som är fäst på kassetten.
Fylla på registerflikar i det breda stormagasinet med två kassetter
När du fyller på registerflikar, måste du ha monterat registerfliksguiden.
Kontrollera att pappret i papperskassetten inte används och drag sedan ut kassetten försiktigt så långt det går.
Ta ur registerfliksguiden ur fickan på den högra sidan av papperskassetten.
Justera sidoguiderna för det format av registerflikar som ska användas och fyll sedan på registerflikar.
Fyll på med registerflikar med flikarna sida mot ändguiden.
Montera registerfliksguiden och justera sedan ändguiden försiktigt mot det papper du fyller på medan du håller in ändguidens frigöringsknapp.
Tryck försiktigt in papperskassetten tills det klickar till.
Ange pappersinställningarna.
Sätt tillbaka registerfliksguiden efter användning.
Montera den lilla flikguiden på det breda stormagasinet med två kassetter
När du fyller på följande papper bör du montera den lilla flikguiden:
B5 JIS
(bredd: 182 mm; längd: 257 mm)–SRA4 (bredd: 225 mm; längd: 320 mm) med pappersvikt 9Karbonfritt papper med pappersvikt 2 eller lägre
Kontrollera att pappret i papperskassetten inte används och drag sedan ut kassetten försiktigt så långt det går.
Ta ur den lilla flikguiden ur fickan på den högra sidan av papperskassetten.
Ställ in sidoguiderna för det pappersformat som du ska fylla på. Fyll sedan på papper.
Montera den lilla flikguiden och justera sedan ändguiden försiktigt mot det papper du fyller på medan du håller in ändguidens frigöringsknapp.
Tryck försiktigt in papperskassetten tills det klickar till.
Ange pappersinställningarna.
Sätt tillbaka den lilla flikguiden efter användning.
Fylla på papper i mellanarksmataren
Placera inget ovanpå och lämna inte kvar några papper på sensorn. Det kan leda till att pappersformatet inte skannas korrekt eller att det uppstår papperstrassel.
När du använder funktionen Z-vikning måste pappret i mellanarksmataren vara av samma format som utskrifterna efter de har blivit vikta. Om pappret i mellanarksmataren är större än de Z-vikta arken kan felmatning uppstå.
Använd inte papper som denna maskin redan skrivit på.
Placera papperet korrekt.
Stapla inte papper högre än nivåmarkeringen.
Justera pappersguiderna efter pappersformatet.
Fyll på papper med utskriftssidan uppåt (framsidan).
Fyll på papper i mellanarksmataren med samma pappersriktning som papperet i papperskassetten.
Häftnings- eller hålslagningspositionerna kommer att vara på papperets vänstra sida, när du står vänd mot maskinen.
För att fylla på papper i mellanarksmataren måste du rikta originalen i dokumentmataren enligt bilden nedan.
Mellanarksmatare
Automatisk dokumentmatare (ADF)
Påfyllning av papper i mellanarksmataren
Placera inget ovanpå och lämna inte kvar några papper på sensorn. Det kan leda till att pappersformatet inte skannas korrekt eller att det uppstår papperstrassel.
Fyll på papper i det Övre mellanarksfack och Undre mellanarksfack på samma sätt. Det här tillvägagångssättet för det Övre mellanarksfack beskrivs.
Samtidigt som du trycker ned frigöringsspaken, justera sidoguiderna efter det pappersformat som du vill använda.
Placera papperet korrekt.
Stapla inte papper högre än nivåmarkeringen.
Mellanarksmatarfacket startar automatiskt åtgärden strax efter att du har fyllt på med papper. Justera sidoguiderna och ändguiderna innan.
Vid behov, justera sidoguiderna försiktigt mot papperet som du har fyllt på.
När du trycker på frigöringsspaken, riktar du in ändguiden i enlighet med det påfyllda papperet.
Ange pappersinställningarna.
Fyll på papper med utskriftssidan uppåt (framsidan).
Fyll på papper i mellanarksmataren med två källor i samma riktning som pappret i papperskassetten.
Häftnings- eller hålslagningspositionerna kommer att vara på papperets vänstra sida, när du står vänd mot maskinen.
För att fylla på papper i mellanarksmataren med två källor riktar du originalen i dokumentmataren enligt bilden nedan.
Mellanarksmatare med två källor
Automatisk dokumentmatare (ADF)
Ange pappersformat som inte detekteras automatiskt
Tryck på [Kassett- och pappersinst.] på Startskärmen.
Välj den kassett som du vill ändra pappersformatet på.
Tryck på [Manuella pappersinställningar].
Tryck på fliken [Pappersformat].
Pappersformatet i kassett 1 och i stormagasinet (LCT) är fast och kan inte ändras.
Välj pappersformat och tryck sedan på [OK].
Tryck på [Startsida] (
) för att stänga skärmen [Kassett- och pappersinst.].
Ange ett anpassat pappersformat
Tryck på [Kassett- och pappersinst.] på Startskärmen.
Välj den kassett som du vill ändra pappersformatet på.
Tryck på [Manuella pappersinställningar].
Tryck på fliken [Pappersformat].
Pappersformatet i kassett 1 och i stormagasinet (LCT) är fast och kan inte ändras.
Tryck på [Anpassat format].
Om ett anpassat format redan angetts, tryck på [Ändra format].
Tryck på [Vertikalt].
Skriv in det vertikala formatet med hjälp av siffertangenterna och tryck sedan på [
].
Tryck på [Horisont.].
Skriv in det horisontella formatet med hjälp av siffertangenterna och tryck sedan på [].
Tryck på [OK] två gånger.
Tryck på [Startsida] () för att stänga skärmen [Kassett- och pappersinst.].
