Guide till komponenternas namn och funktioner

FÖRSIKTIGT

Blockera inte maskinens ventiler. Det kan leda till en brand när interna delar överhettas.

ADF betyder automatisk dokumentmatare.

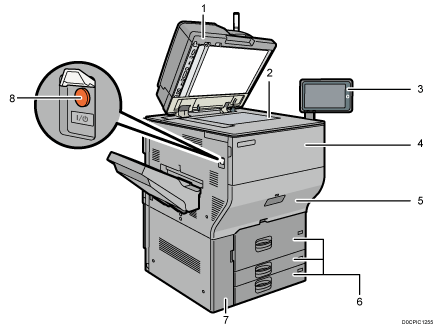

Automatisk dokumentmatare (ADF)
Fäll ner dokumentmataren över original som ligger på originalglaset.
Om du placerar en bunt original i den automatiska dokumentmataren, matas originalen automatiskt ett i taget.
ADF:n skannar båda sidor av ett original samtidigt.
Placera ett original i dokumentmataren (ADF)
Originalglas
Placera originalen med texten nedåt.
Placera ett original på originalglaset
Kontrollpanel
Namn och funktioner på kontrollpanelen
Frontlucka
Öppna för att byta tonerpatron.
Låda
Dra ut lådan när ett pappersstopp inträffar.
Papperskassetter (kassett 1-3)
Fyll på papper här. Kassett 1 är en tandemkassett där papper på vänstra sidan automatiskt flyttas till höger när papperet tagit slut.
Fylla på papper i papperskassetten
Nedre frontlucka
Öppna för att byta toneruppsamlare.
Huvudströmbrytare
Öppna kåpan på huvudströmbrytaren och tryck på huvudströmbrytaren för att slå av och på strömmen.
Slå på och av strömmen

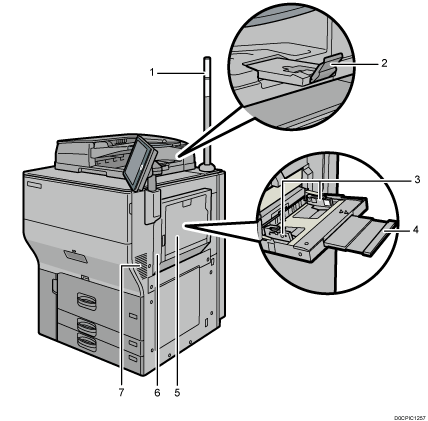

Varningslampa
Guide till varningslampans funktioner
ADF-förlängning
Dra ut förlängningen för att stödja större papper.
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.
Förlängning
Dra ut den här förlängningen när du fyller på med papper som är större än A4, 8¹/₂ × 11 i sidoinmatningsfacket.
Sidoinmatningsfack
Använd för att kopiera eller skriva ut på OH-film, självhäftande etiketter, genomskinligt papper och papper som inte kan placeras i kassetterna.
Fylla på papper i sidoinmatningsfacket
Övre höger lucka
Öppna denna lucka när pappersstopp inträffar.
Ventiler
Förhindrar överhettning.
Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.

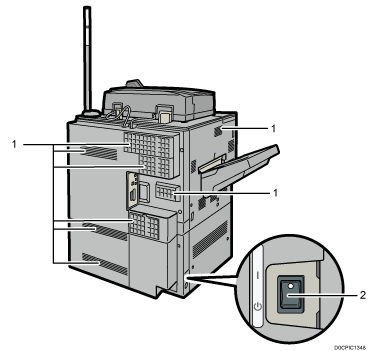

Ventiler
Förhindrar överhettning.
Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.
Avfuktarens brytare
Hindrar kassetter från att absorbera fukt. Om luftfuktigheten är hög och temperaturen är låg kan du slå på denna brytare för att absorbera fukt från papperskassetterna och förhindra att utskriftskvaliteten försämras.

FÖRSIKTIGT

Tryck inte på eller dra i varningslampan när den är installerad på maskinen. Det kan leda till att lampan eller maskinen skadas eller inte fungerar korrekt.

Varningslampan informerar användaren om pappersstopp och att det är slut på papper med hjälp av en ljusindikering.

Lampans färger och deras betydelser är följande:

Lampa	Status
Den nedre lampan lyser med blått sken.	Utskrift
Den nedre lampan blinkar med blått sken.	Skanning Data in
Den övre lampan lyser med rött sken.	Fel uppstod (Exempel) När meddelandet "ring service" visas Pappersstopp Slut på papper Slut på toner Minnesspill Läs meddelandet i displayen och vidta lämplig åtgärd.
Den övre lampan blinkar gult.	Varning (Exempel) Tonern är nästan slut. Toneruppsamlaren är nästan full. Toneruppsamlare full Läs meddelandet i displayen och vidta lämplig åtgärd.
