Papier in de papierlade plaatsen

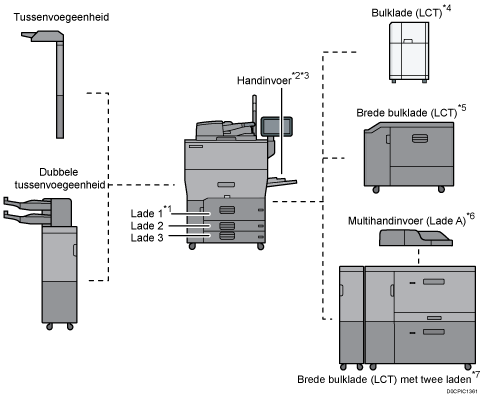

De methode voor het plaatsen van papier varieert voor elk type papierlade.
- Pas op dat uw vingers niet bekneld raken tijdens het opnieuw plaatsen van papier of het verwijderen van vastgelopen papier.
*1 De A3/11 × 17 lade-eenheid kan worden geplaatst.
*2 De geleiderlade voor bannervellen kan worden geplaatst.
*3 Dit is niet beschikbaar als de brede bulklade met twee laden is geplaatst.
*4 De uitbreidingseenheid van de bulklade kan worden geplaatst.
*5 De geleiderlade voor bannervellen kan worden geplaatst.
*6 De De lade voor bannervellen van de multi-handinvoer (Lade A) kan worden geplaatst.
*7 De lade voor bannervellen van de brede bulklade met twee laden kan worden geplaatst.
Voordat u papier in een lade plaatst, controleert u het papierformaat en het type papier dat in de lade kan worden geplaatst, en bevestigt u het papierformaat dat automatisch wordt gedetecteerd.
Wanneer u papier plaatst van een formaat dat niet automatisch wordt gedetecteerd, geeft u het papierformaat op bij [Instellingen papierlade].
Het papierformaat opgeven als dit niet automatisch wordt gedetecteerd
Controleer de papierinstelling voordat u gaat afdrukken. Als het papier verschilt van de papierinstelling, treedt er een fout op van een verkeerde combinatie van papier wanneer u afdrukt.
Maak omgekruld of gevouwen papier recht voordat u het plaatst.
Wanneer u papier in een lade plaatst waarin weinig vellen papier aanwezig zijn, kunnen er meerdere vellen tegelijkertijd uit de lade worden ingevoerd. Haal alle vellen uit de lade, blader door de vellen en plaats ze vervolgens opnieuw.
U kunt het geluid van over elkaar bewegend papier horen. Dit is geen defect.
Stapel het papier niet hoger dan de limietmarkering.
Uitwaaieren van het papier
Als u gecoat papier, etiketten of dik papier van 150,1 – 360,0 g/m2 (55,1 lb. voorblad – 198,0 lb. index) plaatst, is het belangrijk dat u de vellen goed uitwaaiert. Papierstoringen kunnen optreden wanneer papier niet grondig uitgewaaierd is. Als het apparaat meerdere vellen tegelijk of geen papier in wil voeren, moet u het papier uitwaaieren en het opnieuw plaatsen.
Maak de stapel los door de vellen uit te waaieren.
Houd de stapel vast bij het korte eind en buig de stapel heen en weer om ruimte te creëren tussen de vellen. Herhaal dit enkele malen.
Controleer of er ruimte tussen de vellen is.
Houd de stapel papier met beide handen vast en tik de lange en korte randen van het papier tegen een vlak oppervlak om ze uit te lijnen.
Papier plaatsen in lade 1
(voornamelijk in Europa en Azië)
Lade 1 is alleen geschikt voor A4
-papier. Als u op 81/2 × 11 papier wilt afdrukken vanuit lade 1, neemt u contact op met uw servicevertegenwoordiger.
(voornamelijk in Noord-Amerika)
Lade 1 is alleen geschikt voor 81/2 × 11 papier. Als u op A4-formaat vanuit lade 1 wilt afdrukken, neemt u contact op met uw servicevertegenwoordiger.
Wanneer papier dat aan de rechterzijde van lade 1 geplaatst is op is, wordt het papier aan de linkerzijde automatisch naar rechts verplaatst. Trek lade 1 er niet uit terwijl de lade het papier aan het verplaatsen is. Wacht totdat u geen geluiden meer uit de lade hoort.
Trek de papierlade langzaam naar buiten tot deze niet verder kan.
Maak een nette stapel van het papier en plaats het met de afdrukzijde naar beneden.
Wanneer u papier aan de rechterzijde van de lade plaatst, plaatst u het papier zodanig dat de rechterzijde van het papier strak tegen de rechterzijde van de lade ligt.
Wanneer u papier aan de linkerzijde van de lade plaatst, plaatst u het papier zodanig dat de linkerzijde van het papier strak tegen de linkerzijde van de lade ligt.
Wanneer u papier aan de linkerzijde van de lade plaatst, dient u minimaal 30 vellen te plaatsen.
Gehele lade naar buiten getrokken
Linkerzijde van de lade uitgetrokken
Stapel het papier niet hoger dan de limietmarkering.
Schuif de papierlade langzaam volledig naar binnen.
Geef de papierinstellingen op.
U kunt zelfs papier plaatsen als lade 1 in gebruik is. U kunt de linkerhelft van de lade uittrekken terwijl lade 1 in gebruik is.
Papier plaatsen in de A3-/11 ×17-lade-eenheid
(voornamelijk in Europa en Azië)
Als u de A3/11 × 17 lade-eenheid in Lade 1 plaatst, kan er alleen A3
-papier worden geplaatst. Indien u papier van het formaat A4, B4 JIS, 11 × 17, 81/2 × 14 of 81/2 × 11 wilt afdrukken, neem dan contact op met uw servicevertegenwoordiger.
(voornamelijk in Noord-Amerika)
A3/11 × 17 lade-eenheid kan alleen 11 × 17 papier bevatten. Als u wilt afdrukken op A3, A4, B4 JIS, 81/2 × 14 of 81/2 × 11, dient u contact op te nemen met uw servicevertegenwoordiger.
Controleer of de papierranden zijn uitgelijnd met de rechterzijde.
Controleer of het papier in de papierlade niet wordt gebruikt en trek de lade dan voorzichtig open tot deze stopt.
Maak een nette stapel van het papier en plaats het met de afdrukzijde naar beneden.
Stapel het papier niet hoger dan de limietmarkering.
Schuif de papierlade langzaam volledig naar binnen.
Geef de papierinstellingen op.
Papier plaatsen in lade 2 en 3
Elke papierlade wordt op dezelfde wijze gevuld. In het volgende voorbeeld wordt papier in lade 2 geplaatst.
Als u gecoat papier wilt gebruiken, is de optionele invoerroleenheid vereist.
Controleer of de papierranden zijn uitgelijnd met de rechterzijde.
Als een papierlade te hard dicht geduwd wordt, kunnen de zijwanden van de lade van hun plaats raken.
Wanneer u een klein aantal vellen plaatst, moet u ervoor zorgen dat u de zijgeleiders niet te ver naar binnen drukt. Als de zijgeleiders te strak tegen het papier aanliggen, kunnen de randen gaan vouwen, kan het papier onjuist worden ingevoerd of als het een gewicht heeft tussen 52,3-65,9 g/m2 (14,0-17,9 lb. bankpost) kan het gaan kreukelen.
Stapel het papier niet hoger dan de limietmarkering. Als u papier boven de limietmarkering plaatst, worden de afbeeldingen mogelijk schuin afgedrukt of ontstaat er een papierstoring.
Controleer of het papier in de papierlade niet wordt gebruikt en trek de lade dan voorzichtig open tot deze stopt.
Verwijder het papier indien aanwezig.
Ontgrendel de vergrendeling op de achterafscheiding.
Maak alle schroeven los die de zijafscheidingen op hun plek houden.
Terwijl u de ontgrendelingshendel van de zijgeleider naar beneden duwt, schuift u de zijgeleiders eruit.
Knijp in de ontgrendelingshendels van de eindafscheiding en schuif dan de eindafscheiding naar buiten.
Maak een nette stapel van het papier en plaats het met de afdrukzijde naar beneden.
Stapel het papier niet hoger dan de limietmarkering.
Duw de achter- en zijgeleiders voorzichtig tegen het geplaatste papier aan.
Zorg ervoor dat er geen ruimte zit tussen het papier en de zijgeleiders of eindgeleider.
Wanneer u dun papier plaatst, zorg dan dat de ruimte tussen het papier en elke zijgeleider minder dan 0,5 mm bedraagt. Als de ruimte te groot is, kunnen er vouwen ontstaan.
Draai rustig aan de schroeven om ze vast te draaien.
Vergrendel de zijwanden weer.
Schuif de papierlade langzaam volledig naar binnen.
Geef de papierinstellingen op.
U kunt enveloppen plaatsen in lade 2 en 3. Bij het plaatsen van enveloppen moet u letten op de juiste richting.
Tabbladen plaatsen in lade 2 en 3
Gebruik bij het plaatsen van tabbladen altijd de optionele tabbladhouder.
Plaats de tabbladen met de tab naar de tabbladhouder.
Duw op de ontgrendelingshendel en stel bij het plaatsen van tabbladen de eindgeleider zo in dat de tabbladhouder op de tabbladen is afgesteld.
Geef de papierinstellingen op voordat u begint met afdrukken.
Papier in de handinvoer plaatsen
Gebruik de handinvoer om transparanten, etiketten, halfdoorschijnend papier en papier dat niet in de papierladen kan worden geplaatst te gebruiken.
Het maximale aantal vellen dat u in één keer kunt plaatsen, is afhankelijk van het type papier.
Aanbevolen papierformaten en -typen
Stapel het papier niet hoger dan de limietmarkering. Als u papier boven de limietmarkering plaatst, worden de afbeeldingen wellicht schuin afgedrukt of ontstaat er een papierstoring.
Open de handinvoer.
Wanneer u papier groter dan A4 of 81/2 × 11 plaatst, trekt u het verlengstuk uit.
Maak de vergendeling van beide papiergeleiders los.

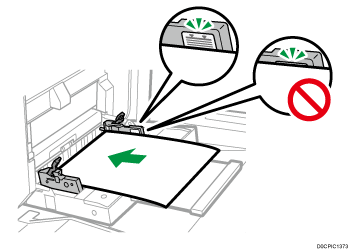

Plaats het papier met de te bedrukken zijde naar boven tot zover mogelijk in het apparaat.
Blader door de vellen papier voordat u ze plaatst, zodat er geen vellen papier aan elkaar blijven plakken en niet tegelijkertijd worden ingevoerd.
Wanneer u enveloppen of briefpapier plaatst, bevestigt u de richting, de voor- en achterzijde of de locatie van flappen.
Enveloprichting en aanbevolen staat
Papier met vaste afdrukrichting of dubbelzijdig papier plaatsen
Plaats uw vingers in de kuiltjes op de voor- en zijpapiergeleiders en lijn het papier uit aan de hand van het papierformaat.
Als de geleiders niet tegen het papier aandrukken, kunnen afbeeldingen verdraaid raken of wordt het papier verkeerd ingevoerd.
Houd de papiergeleiders met uw handen vast en vergrendel ze weer.
Zorg ervoor dat de totale ruimte tussen het papier en de voor- en zijpapiergeleiders niet groter is dan 0,75 mm.
Geef de papierinstellingen op.
Als u papier in de handinvoerlade wilt plaatsen, is het beter om het papier in de richting
te plaatsen.Sommige soorten papier kunnen mogelijk niet juist herkend worden wanneer deze geplaatst worden in de handinvoer. Wanneer dit gebeurt, dient u het papier eruit te halen en opnieuw in de handinvoer te plaatsen.
U hoeft het verlengstuk niet uit te trekken als de geleiderlade voor bannervellen is geïnstalleerd.
Om papier te plaatsen met een horizontale lengte van meer dan 487,7 mm (19,20 inch), is de multihandinvoer voor bannervellen of de geleiderklep voor bannervellen nodig.
Tabbladen plaatsen in de handinvoer
Plaats tabbladen met de tab aan de rechterkant.
Geef de papierinstellingen op voordat u begint met afdrukken.
Overzicht van papierinstellingen
Papier in de multihandinvoer voor bannervellen plaatsen
De multihandinvoer voor bannervellen kan op de handinvoer worden aangesloten. Hiermee kunt u papier met een horizontale afmeting van 487,8 mm (19,21 inch) of langer in de handinvoer plaatsen.
Trek de multihandinvoer voor bannervellen uit.
Nadat u de multihandinvoer voor bannervellen uit heeft getrokken, tilt u die op totdat u een klik hoort.
Til de multihandinvoer voor bannervellen op tot dat die op een hoek van ongeveer 60 graden met de vloer is.
Open het verlengstuk.
Maak de vergendeling van beide papiergeleiders los.
Verplaats de papiergeleiders op dezelfde manier als wanneer u papier in de handinvoer plaatst.
Plaats het papier met de te bedrukken zijde naar boven tot zover mogelijk in het apparaat.
Plaats uw vingers in de kuiltjes op de voor- en zijpapiergeleiders en lijn het papier uit aan de hand van het papierformaat.
Als de geleiders niet tegen het papier aandrukken, kunnen afbeeldingen verdraaid raken of wordt het papier verkeerd ingevoerd.
Houd de papiergeleiders met uw handen vast en vergrendel ze weer.
Zorg ervoor dat de totale ruimte tussen het papier en de voor- en zijpapiergeleiders niet groter is dan 0,75 mm.
Geef de papierinstellingen op.
De multihandinvoer voor bannervellen sluiten
Til het verlengstuk enigszins op en vouw het in het apparaat.
Til de multihandinvoer voor bannervellen richting het apparaat totdat u een klik hoort en kantel hem de andere kant op.
Duw de multihandinvoer voor bannervellen terug in zijn oorspronkelijke positie.
Papier in de geleiderlade voor bannervellen plaatsen
De geleiderlade voor bannervellen kan op de brede bulklade worden aangesloten. Hiermee kunt u papier met een horizontale afmeting van 487,8 mm (19,21 inch) of langer in de handinvoer plaatsen.
- Wanneer u de handinvoer opent als de geleiderlade voor bannervellen is geïnstalleerd, plaats dan uw handen niet aan de voor- en achterzijde van de plaats aangegeven door de sticker op de geleiderlade voor bannervellen. Anders kunnen uw vingers bekneld raken, wat letsel kan veroorzaken.
Open de handinvoer.
Zorg dat uw hand niet komt vast te zitten tussen de handinvoer en de geleiderlade voor bannervellen.
Maak de vergendeling van beide papiergeleiders los.
Verplaats de papiergeleiders op dezelfde manier als wanneer u papier in de handinvoer plaatst.
Plaats het papier met de te bedrukken zijde naar boven tot zover mogelijk in het apparaat.
Om papier op de geleiderklep voor bannervellen te plaatsen, plaatst u het papier over de gezamenlijke lijn van de handinvoer en de geleiderklep voor bannervellen.
Plaats uw vingers in de kuiltjes op de voor- en zijpapiergeleiders en lijn het papier uit aan de hand van het papierformaat.
Als de geleiders niet tegen het papier aandrukken, kunnen afbeeldingen verdraaid raken of wordt het papier verkeerd ingevoerd.
Houd de papiergeleiders met uw handen vast en vergrendel ze weer.
Zorg ervoor dat de totale ruimte tussen het papier en de voor- en zijpapiergeleiders niet groter is dan 0,75 mm.
Geef de papierinstellingen op.
Papier plaatsen in de multihandinvoer (lade A)
Het maximale aantal vellen dat u in één keer kunt plaatsen, is afhankelijk van het type papier. Stapel het papier niet hoger dan de limietmarkering. Als u papier boven de limietmarkering plaatst, worden de afbeeldingen mogelijk schuin afgedrukt of ontstaat er een papierstoring. Voor meer informatie over het maximale aantal vellen dat u voor elk papiertype kunt plaatsen, zie:
Controleer of de papierranden aan de linkerzijde zijn uitgelijnd.
Wanneer u een klein aantal vellen plaatst, moet u ervoor zorgen dat u de zijgeleiders niet te ver naar binnen drukt. Als de zijgeleiders te strak tegen het papier aanliggen, kunnen de randen gaan vouwen, kan het papier onjuist worden ingevoerd of als het een gewicht heeft tussen 52,3–63,0 g/m2 (14,0–16,9 lb. Bankpost) kan het gaan kreukelen.
Pas de zijgeleiders aan het papierformaat aan, maak een nette stapel van het papier en plaats het met de afdrukzijde naar boven.
Stapel het papier niet hoger dan de limietmarkering.
Stel de eindafscheiding af.
Eindafscheiding
Verlengstuk
Om de eindafscheiding te verwijderen, schuift u deze naar rechts door de stop in te drukken.
Druk op de liftschakelaar van de multihandinvoer (lade A).
De lamp van de liftschakelaar knippert als de lade omhoog gaat. Deze lamp blijft branden totdat de lade stopt.
Druk op de liftschakelaar om de lade omhoog en omlaag te bewegen als u papier wilt plaatsen of vastgelopen vellen wilt verwijderen.
Geef de papierinstellingen op.
Trek het verlengstuk uit als u vellen van A4-formaat
, 81/2 × 11 of groter in de multihandinvoer plaatst (lade A).Briefpapier moet in een specifieke richting worden geplaatst.
Papier met vaste afdrukrichting of dubbelzijdig papier plaatsen
U kunt enveloppen plaatsen in de multihandinvoer (lade A). Enveloppen moeten in een specifieke richting worden geplaatst.
Geef de papierformaten op die niet automatisch worden gedetecteerd.
Het papierformaat opgeven als dit niet automatisch wordt gedetecteerd
Tabbladen plaatsen in de multihandinvoer (lade A)
Gebruik bij het plaatsen van tabbladen altijd de tabbladgeleider. De tabs moeten aan de rechterzijde van de multihandinvoer (lade A) worden geplaatst.
Geef de papierinstellingen op voordat u begint met afdrukken.
Overzicht van papierinstellingen
Tabbladafscheiding
Eindafscheiding
Papier in de bulklade (LCT) plaatsen
(voornamelijk in Europa en Azië)
De LCT is alleen geschikt voor A4-papier. Als u wilt afdrukken op 81/2 × 11 of B5 JIS vanuit de bulklade (LCT), neemt u contact op met uw servicevertegenwoordiger.
(voornamelijk in Noord-Amerika)
De LCT is alleen geschikt voor 81/2 × 11-papier. Als u wilt afdrukken op A4 or B5 JIS-formaat via de bulklade (LCT), neemt u contact op met uw servicevertegenwoordiger.
De optionele uitbreidingseenheid is nodig om A4, B4 JIS, 81/2 × 14 of 81/2 × 11-papier te plaatsen.
Controleer of de papierranden tegen de linkerzijde zijn uitgelijnd.
Controleer of het papier in de papierlade niet wordt gebruikt en open het bovenpaneel van de LCT.
Plaats papier met de afdrukzijde omhoog in de lade.
Stapel het papier niet hoger dan de limietmarkering.
Druk op de [Omlaag]-knop.
De toets knippert terwijl de onderplaat naar beneden gaat.
Plaats het papier door de stappen 2 en 3 te herhalen.
Sluit het bovenpaneel van de bulklade (LCT).
Geef de papierinstellingen op.
Papier in de brede bulklade plaatsen
U kunt diverse formaten papier in de brede bulklade plaatsen door de posities van de zij- en eindgeleiders te wijzigen.
Controleer of de papierranden tegen de linkerzijde zijn uitgelijnd.
Bij het plaatsen van doorzichtig papier moet u altijd papier met een lange structuur gebruiken en de papierrichting instellen volgens de structuur.
Controleer of het papier in de papierlade niet wordt gebruikt en trek de lade dan voorzichtig open tot deze stopt.
Verwijder het papier indien aanwezig.
Maak alle schroeven los die de zijafscheidingen op hun plek houden.
Schuif de geleiders naar buiten terwijl u de gelabelde gedeeltes van de zijgeleiders vasthoudt.
Druk op de ontgrendelingsknop van de eindgeleider en schuif de eindgeleider naar buiten.
Plaats papier met de afdrukzijde omhoog in de lade.
Plaats een stapel papier van ongeveer 5 – 10 mm hoog en gebruik daarbij het symbool onder op de zijgeleider als richtlijn.
Controleer of het papier aan beide kanten op de ondersteuningsplaten rust.
Plaats het papier strak tegen de linker geleider aan en lijn de papierranden uit.
Ondersteuningsplaat
Pas de geleiders aan het papierformaat aan terwijl u de gelabelde gedeeltes van de zijgeleiders vasthoudt.
Plaats de papiergeleider tegen de pennen op de bodem van de binnenste zijgeleider. Zorg ervoor dat er geen ruimte zit tussen het papier en de zijgeleiders.
Controleer of de positie van de schaalnummers boven op beide zijgeleiders bijna hetzelfde zijn. Wanneer u papier van normaal formaat plaatst, lijnt u de schroefgaten op de zijgeleiders uit met de papierformaatmarkering.
Houd de binnenste zijgeleiders vast en draai de schroeven in de binnenste zijgeleider aan.
Zet de voorste zijgeleider op dezelfde manier vast.
Plaats extra vellen, indien nodig.
Stapel het papier niet hoger dan de limietmarkering.
Druk op de ontgrendelingsknop van de eindgeleider en duw de eindgeleider voorzichtig tegen het geplaatste papier.
Zorg ervoor dat er geen ruimte zit tussen het papier en de eindgeleider.
Schuif de papierlade voorzichtig volledig naar binnen.
Als u de papierlade te krachtig terugduwt, kan de positie van het papier veranderen en kan de afdruknauwkeurigheid afnemen.
Geef de papierinstellingen op.
Als u Pap.gewicht 6 t/m 9, [Gecoat papier: Hoogglans], [Gecoat: Glanz.], [Gecoat: Mat], [Etiketten] of [Transparant] in [Lade Papierinstellingen] selecteert, dan wordt er automatisch lucht tussen de vellen geblazen om het papier in de brede bulklade los te waaieren. Waaier het papier los voor het plaatsen.
U kunt ook enveloppen plaatsen in de brede bulklade. Als u enveloppen plaatst, moet u ze in de juiste richting plaatsen.
Tabbladen in de brede bulklade plaatsen
Bevestig bij het plaatsen van tabbladen de tabbladgeleider.
Open het voorpaneel van de brede bulklade en verwijder de tabbladgeleider.
Sluit het voorpaneel.
Controleer of het papier in de papierlade niet wordt gebruikt en trek de lade dan voorzichtig open tot deze stopt.
Pas de zijgeleiders aan het formaat van de te plaatsen tabbladen aan en plaats de tabbladen.
Bevestig de tabbladgeleider en duw de eindgeleider voorzichtig tegen het geplaatste papier terwijl u de ontgrendelingsknop van de eindgeleider ingedrukt houdt.
Schuif de papierlade voorzichtig volledig naar binnen.
Geef de papierinstellingen op.
Vervang de tabbladgeleider na gebruik.
Papier met een verticale afmeting van 100 mm t/m 139,2 mm in de brede bulklade plaatsen
Bevestig bij het plaatsen van papier met een verticale lengte van 100,0 tot 139,2 mm (3,94 tot 5,48 inch) de zijgeleiders voor briefkaarten.
Open het voorpaneel van de brede bulklade, verwijder de schroeven uit de zijgeleiders voor briefkaarten en verwijder de zijgeleiders.
Sluit het voorpaneel.
Controleer of het papier in de papierlade niet wordt gebruikt en trek de lade dan voorzichtig open tot deze stopt.
Plaats de inkeping aan de onderzijde van de zijgeleider voor briefkaarten met de eindmarkering in de kop van de schroef aan de onderzijde van de binnenste zijgeleider.
Plaats het gat aan de bovenzijde van de zijgeleider voor briefkaarten op het uitsteeksel aan de bovenzijde van de zijgeleider.
Plaats de andere zijgeleider voor briefkaarten op dezelfde manier op de voorste zijgeleider.
Zet de zijgeleiders voor briefkaarten vast met de schroeven.
Pas de stand van de eindgeleiders en de zijgeleiders aan het formaat van het te plaatsen papier aan en plaats het papier.
Schuif de papierlade voorzichtig volledig naar binnen.
Geef de papierinstellingen op.
Vervang de zijgeleiders voor briefkaarten na gebruik.
B5 verticaal of grotere papierformaten in de brede bulklade plaatsen
Bevestig de papiersteunen bij het plaatsen van papier van B5 JIS-formaat of groter.
Open het voorpaneel van de brede bulklade, verwijder de schroeven uit de zijgeleiders voor briefkaarten en verwijder de zijgeleiders.
Verwijder de papiersteunen.
Vervang de zijgeleiders voor briefkaarten en sluit het voorpaneel van de brede bulklade.
Controleer of het papier in de papierlade niet wordt gebruikt en trek de lade dan voorzichtig open tot deze stopt.
Maak alle schroeven los die de zijafscheidingen op hun plek houden.
Schuif de eindgeleider en zijgeleiders naar buiten.
Om de eindgeleider te verschuiven, duwt u tegen de eindgeleider terwijl u de ontgrendelingsknop ingedrukt houdt.
Bevestig de papiersteunen door de sleuf van de papiersteunen in de ondersteuningsplaten van de geleiders te plaatsen.
Controleer of de papiersteunen en zijgeleiders aan elkaar vastzitten door tegen de zijgeleiders te drukken.
Pas de stand van de eindgeleiders en de zijgeleiders aan het formaat van het te plaatsen papier aan en plaats het papier.
Schuif de papierlade voorzichtig volledig naar binnen.
Geef de papierinstellingen op.
Vervang de papiersteunen na gebruik.
Papier in de brede bulklade met twee laden plaatsen
De brede bulklade met twee laden is geïdentificeerd als Lade T1 en T2.
Als u doorschrijfpapier wilt gebruiken, is de optionele papiereenheid voor doorschrijfpapier vereist.
Controleer of de papierranden tegen de linkerzijde zijn uitgelijnd.
Wanneer u papier van Pap.gewicht 8 met een bolle krul die groter is dan 5 mm, of paper van Papiergewicht 9 met een bolle krul die groter is dan 3 mm, of papier met een dikte van 350 gsm of meer met een bolle krul gebruikt, kan er een papierstoring optreden als de hoogte van het gestapelde papier minder dan 4 mm is. Als u dergelijk gekruld papier wilt gebruiken, plaatst u het papier als volgt in de lade:
Stel 5 tot 10 meer vellen in dan het aantal vellen dat u wilt afdrukken
Corrigeer de krulling voordat u het papier plaatst
Keer het papier om zodat het papier een concave krul heeft
Controleer of het papier in de papierlade niet wordt gebruikt en trek de lade dan voorzichtig open tot deze stopt.
Verwijder het papier indien aanwezig.
Ontgrendel de eindafscheiding.
Ontgrendel de zijgeleider.
Plaats het papier door het papier aan de linkerkant van de papierlade uit te lijnen.
Plaats het papier met de afdrukzijde naar boven.
Plaats een stapel papier van ongeveer 5-10 mm (0,2 - 0,4 inch) hoog.
Controleer of het papier bovenop de ondersteuningsplaten aan beide kanten rust.
Wanneer u papier plaatst van 204 mm (8,04 inch) of kleiner, moet u de ondersteuningsplaten uit de bodem van de papierlade verwijderen.
Ondersteuningsplaten
Pak het lipje van de zijgeleiders vast met de vingers en stel de zijgeleiders in op het papierformaat.
Plaats de papiergeleider tegen de uitsteeksels in de bodem van de binnenste zijgeleider.
Controleer of de schaalverdelingen aan de bovenzijde van de zijgeleiders min of meer overeenkomen.
Plaats extra vellen, indien nodig.
Stapel het papier niet hoger dan de limietmarkering.
Druk de eindafscheiding stevig tegen het geplaatste papier aan en vergrendel dan opnieuw de eindafscheiding.
Zorg ervoor dat er geen ruimte zit tussen het papier en de eindwand.
Druk voorzichtig de papierlade volledig naar binnen totdat deze vasklikt.
Geef de papierinstellingen op.
Druk de papierdrukker op het bovenste deel van de zijgeleider niet in. Als deze ingedrukt wordt, zet hem dan met de hand weer op de juiste plaats.
Wanneer u op normaal papier afdrukt dat 487,8 mm lang of meer is met een dikte van Papiergewicht 2 of minder of gecoat papier met een dikte van Papiergewicht 3 of minder, kan het uitgevoerde papier in de papier-uitvoerlade buigen. Hierdoor kan het in de papieruitvoer krullen of deze verstoppen. Gebruik in dit geval papier met lange vezels. Als het uitgevoerde papier nog steeds buigt als het gecoat papier met lange vezels met Papiergewicht 3 of minder is, verwijdert u het uitgevoerde papier vel voor vel, of plaatst u een enkel vel papier in de staffellade en hervat u het afdrukken.
Nadat u de papierlade er terug in heeft geduwd, moet u controleren of het papierformaat juist in het beginscherm van de printer wordt weergegeven. U kunt het beginscherm van de printer weergeven door naar het Home-scherm te gaan en op het [Printer (Klassiek)]-pictogram te drukken.
U kunt ook enveloppen plaatsen in de brede bulklade met twee laden. Als u enveloppen plaatst, moet u ze in de juiste richting plaatsen.
Wanneer u papier van 420,0 mm (16,54 inch) of breder in de bannervellade plaatst van de brede bulklade met twee laden, doet u dat als volgt:
Druk op de liftschakelaar om de bodemplaat omlaag te bewegen tot het lampje uitgaat, open vervolgens het paneel en plaats het papier.
Pak het papier in de lengte vast en plaatst het beetje bij beetje.
Als u dun of gecoat papier plaatst, doe dat dan beetje bij beetje. Duw het papier omlaag tijdens het plaatsen, zodat het geplaatste papier op de bodem niet van de plaat wordt gesleept.
Als u dik papier plaatst, doe dat dan beetje bij beetje en lijn de zijgeleider uit met de horizontale zijde van het papier.
Controleer of het papier correct tegen de achterzijde van de papierinvoerlade is geplaatst en controleer het label waarop de papierformaten voor de papierladen staan.
Wanneer u papier plaatst van 420,0 - 559,9 mm (16,54 – 22,00 inch) breed, gebruik dan twee geleiders voor de korte zijde.
Verlengen zijgeleider
Zijgeleider
Geleider voor de korte zijde
Wanneer u papier plaatst van 560,0 - 700,0 mm (22,00 – 27,55 breed), gebruik dan één geleider voor de lange zijde.
Verlengen zijgeleider
Zijgeleider
Geleider voor de lange zijde
Wanneer u papier plaatst, plaatst u het papier en stelt u de hulpzijgeleider in. Lijn de hulpzijgeleider uit met de zijde van het papier die hoger is dan het verlengstuk van de zijgeleider.
Stel de zijgeleiders af volgens de instructies op het etiket op de lade.
Tabbladen in de brede bulklade met twee laden plaatsen
Bevestig bij het plaatsen van tabbladen de tabbladgeleider.
Controleer of het papier in de papierlade niet wordt gebruikt en trek de lade dan voorzichtig open tot deze stopt.
Haal de tabbladgeleider uit de opening aan de rechterkant van de papierlade.
Pas de zijgeleiders aan het formaat van de te plaatsen tabbladen aan en plaats de tabbladen.
Plaats de tabbbladen met de zijde met de tabs naar de eindafscheider gericht.
Bevestig de tabbladgeleider en duw de eindgeleider voorzichtig tegen het geplaatste papier terwijl u de ontgrendelingsknop van de eindgeleider ingedrukt houdt.
Druk voorzichtig de papierlade volledig naar binnen totdat deze vasklikt.
Geef de papierinstellingen op.
Vervang de tabbladgeleider na gebruik.
Bevestigen van de kleine tabbladgeleider in de brede bulklade met twee laden
Wanneer u het volgende papier plaatst, bevestigt u de kleine tabbladgeleider:
B5 JIS
(breedte: 182 mm; lengte: 257 mm)–SRA4 (breedte: 225 mm; lengte: 320 mm) van Papiergewicht 9Doorschrijfpapier van Papiergewicht 2 of minder
Controleer of het papier in de papierlade niet wordt gebruikt en trek de lade dan voorzichtig open tot deze stopt.
Haal de kleine tabbladgeleider uit de opening aan de rechterkant van de papierlade.
Pas de zijgeleiders aan het te plaatsen papierformaat aan. Plaats vervolgens papier in de lade.
Bevestig de kleine tabbladgeleider en duw de eindgeleider voorzichtig tegen het geplaatste papier terwijl u de ontgrendelingsknop van de eindgeleider ingedrukt houdt.
Druk voorzichtig de papierlade volledig naar binnen totdat deze vasklikt.
Geef de papierinstellingen op.
Vervang de kleine tabbladgeleider na gebruik.
Papier in de tussenvoegeenheid plaatsen
Leg niets op de sensor liggen en laat er geen documenten op achter. Dit kan tot gevolg hebben dat het papierformaat niet correct wordt gescand of tot papierstoringen leiden.
Wanneer u de functie Z-vouw gebruikt, moet het papier in de tussenvoegeenheid hetzelfde formaat hebben als de gevouwen afdrukken. Als het papier in de tussenvoegeenheid groter is dan de in Z-gevouwen vellen, dan kan er een papierstoring ontstaan.
Gebruik geen papier waarop al door dit apparaat is afgedrukt.
Plaats het papier netjes.
Stapel het papier niet hoger dan de limietmarkering.
Pas de zijgeleiders aan het formaat van het papier aan.
Laad het papier met de bedrukte zijde omhoog (voorzijde).
Plaats het papier in de tusseneenheid in dezelfde richting als het papier in de papierlade.
De niet- of perforeerlocaties bevinden zich aan de linkerkant van het papier wanneer u met uw gezicht naar het apparaat staat.
Lijn bij het plaatsen van het papier in de tussenvoegeenheid de richting van de originelen in de ADF uit volgens onderstaande afbeelding.
Tussenvoegeenheid
ADF
Papier laden in de dubbele tussenvoegeenheid
Leg niets op de sensor liggen en laat er geen documenten op achter. Dit kan tot gevolg hebben dat het papierformaat niet correct wordt gescand of tot papierstoringen leiden.
Plaats papier op dezelfde manier in de Tus.vg.eenh. Bov.lade en de Tus.vgeenh. Ond.lade. Deze procedure wordt beschreven voor de Tus.vg.eenh. Bov.lade.
Druk de ontgrendelingshendel in en lijn tegelijkertijd de zijafscheidingen uit op het te plaatsen papierformaat.
Plaats het papier netjes.
Stapel het papier niet hoger dan de limietmarkering.
De bewerking wordt kort na het laden van papier gestart door de lade van de tussenvoegeenheid. Pas daarvoor de zijafscheidingen en de eindafscheiding aan.
Duw indien nodig de zijgeleiders voorzichtig tegen het geplaatste papier aan.
Druk de ontgrendelingshendel in en lijn de eindafscheiding uit met het geladen papier.
Geef de papierinstellingen op.
Laad het papier met de bedrukte zijde omhoog (voorzijde).
Plaats het papier in de dubbele tussenvoegeenheid in dezelfde richting als het papier in de papierlade.
De niet- of perforeerlocaties bevinden zich aan de linkerkant van het papier wanneer u met uw gezicht naar het apparaat staat.
Lijn bij het plaatsen van het papier in de dubbele tussenvoegeenheid de richting van de originelen in de ADF uit volgens onderstaande afbeelding.
Dubbele tussenvoegeenheid
ADF
Het papierformaat opgeven als dit niet automatisch wordt gedetecteerd
Druk op [Instellingen papierlade] op het scherm Home.
Selecteer de lade waarvoor u de papierformaat wilt wijzigen.
Druk op [Handmatige papierinst.].
Druk op het tabblad [Papierformaat].
Het formaat van het papier in Lade 1 en de brede bulklade (LCT) is een vaste waarde die niet kan worden gewijzigd.
Selecteer het formaat van het geplaatste papier en druk op [OK].
Druk op [Home] (
) om het scherm [Instellingen papierlade] te sluiten.
Een aangepast papierformaat opgeven
Druk op [Instellingen papierlade] op het scherm Home.
Selecteer de lade waarvoor u de papierformaat wilt wijzigen.
Druk op [Handmatige papierinst.].
Druk op het tabblad [Papierformaat].
Het formaat van het papier in Lade 1 en de brede bulklade (LCT) is een vaste waarde die niet kan worden gewijzigd.
Druk op [Aangepast formaat].
Indien er al een aangepast formaat is ingesteld, drukt u op [Formaat wijzigen].
Druk op [Verticaal].
Voer de verticale afmeting in met de cijfertoetsen en druk op [
].
Druk op [Horizontaal].
Voer de horizontale afmeting van het origineel in met de cijfertoetsen en druk vervolgens op [].
Druk twee keer op [OK].
Druk op [Home] () om het scherm [Instellingen papierlade] te sluiten.
