Namen en functies van onderdelen

VOORZICHTIG

De ventilatieopeningen van het apparaat mogen niet geblokkeerd zijn. Dit kan leiden tot brand omdat de interne onderdelen oververhit raken.

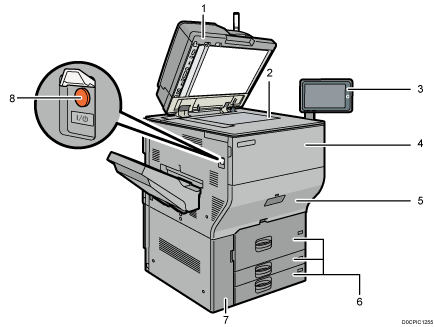

ADF staat voor automatische documentinvoer.

Automatische documentinvoer (ADF)
Laat de ADF zakken over de originelen die op de glasplaat liggen.
Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.
De ADF scant beide zijden van een origineel tegelijk.
Een origineel in de automatische documentinvoer (ADF) plaatsen
Glasplaat
Plaats originelen hier met de bedrukte zijde naar beneden.
Een origineel op de glasplaat plaatsen
Bedieningspaneel
Namen en functies van het bedieningspaneel
Voorpaneel
U kunt via deze opening de tonercartridge vervangen.
Lade
Trek de lade uit wanneer het papier vastloopt.
Papierlade (lade 1-3)
Hier plaatst u het papier in. Lade 1 is een tandemlade waar het papier aan de linkerkant automatisch naar rechts gaat wanneer het papier daar op is.
Papier in de papierlade plaatsen
Voorpaneel onder
Open dit paneel om de tonerafvalfles te vervangen.
Hoofdstroomschakelaar
Als u de stroom wilt in- of uitschakelen, opent u het klepje van de hoofdstroomschakelaar en drukt u op de hoofdstroomschakelaar.
De stroom in-/uitschakelen

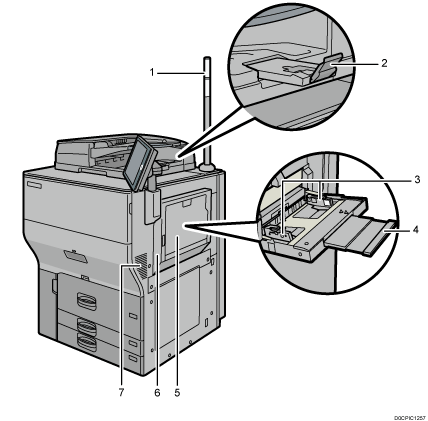

Statuslamp
Functies van het waarschuwingslampje
ADF-verlengstuk
Trek dit verlengstuk uit om groot papier te ondersteunen.
Papiergeleiders
Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.
Verlengstuk
Trek dit verlengstuk uit als u vellen die groter zijn dan A4, 8¹/₂ × 11 in de handinvoer plaatst.
Handinvoer
Gebruik de handinvoer om op transparanten, etiketten, halfdoorschijnend papier en papier dat niet in de papierladen kan worden geplaatst te kopiëren of af te drukken.
Papier in de handinvoer plaatsen
Paneel rechtsboven
Open dit paneel wanneer papier is vastgelopen.

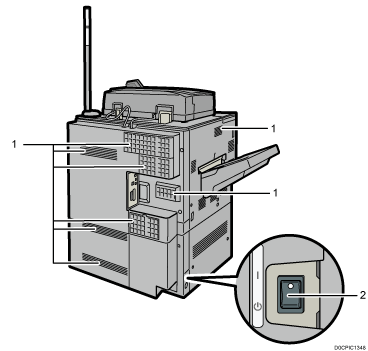

Ventilatieopening
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.

Ventilatieopening
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
Schakelaar voor antivochtigheidsverwarmer
Voorkomt dat de laden vocht opnemen. Als de vochtigheid hoog is en de temperatuur laag, zet u deze schakelaar aan om te voorkomen dat de papierladen vocht opnemen. Dit voorkomt een afname van de afdrukkwaliteit.

VOORZICHTIG

Duw niet tegen de statuslamp en trek er ook niet aan tijdens het installeren op het apparaat. Daardoor kan er schade of storing ontstaan aan de statuslamp van het apparaat.

De statuslamp waarschuwt de gebruiker door middel van een lichtsignaal om te laten weten dat er een papierstoring is of wanneer het papier op is.

De kleuren van de lamp en de betekenis ervan zijn als volgt:

Lamp	Status
Het onderste lampje gaat blauw branden.	Afdrukken
Het onderste lampje knippert blauw.	Scannen Gegevensinvoer
Het bovenste lampje brandt rood.	Fout opgetreden (Voorbeeld) Wanneer er een onderhoudsbericht wordt weergegeven Papierstoring Papier op Toner is op Geheugenoverloop Lees het bericht op het display en voer de vereiste handeling uit.
De bovenste lamp knippert geel.	Waarschuwing (Voorbeeld) De toner is bijna op. De tonerafvalfles is bijna vol. Tonerafvalfles vol Lees het bericht op het display en voer de vereiste handeling uit.
