Az alkatrészek neveinek és funkcióinak ismertetése

FIGYELEM

Ne zárja el a készülék szellőzőnyílásait. Ha így tesz, a belső összetevők túlmelegedése miatt tűz keletkezhet.

Az ADF jelentése Auto Document Feeder (automata lapadagoló).

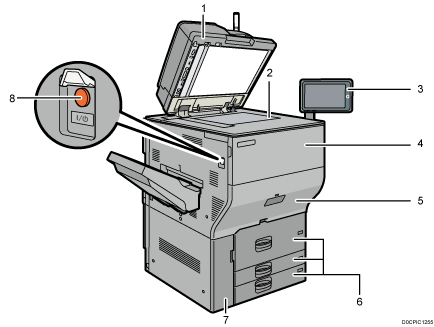

Automatikus dokumentumadagoló (ADF)
Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.
Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.
Az ADF egyidejűleg olvassa be az eredeti példányok mindkét oldalát.
Eredeti dokumentum behelyezése az automatikus dokumentumadagolóba (ADF-be)
Üveglap
Ide helyezze az eredetiket a másolandó oldallal lefelé.
Eredeti dokumentum elhelyezése az expozíciós üveglapon
Kezelőpanel
A kezelőpanelen szereplő nevek és funkciók
Elülső burkolat
Nyissa ki a festéktartályok cseréjéhez.
Fiók
Papírelakadás esetén nyissa le a borítólapot.
Papíradagolók (1–3. adagoló)
Ide helyezze be a papírt. Az 1. adagoló egy tandem tálca, amelyben a bal oldalon lévő papír automatikusan a jobb oldalra továbbítódik, ha ott elfogyott a papír.
Papír behelyezése a papíradagoló tálcába
Alsó elülső fedél
Nyissa ki a kiürült festéktartály cseréjéhez.
Főkapcsoló
A készülék be- és kikapcsolásához nyissa ki a főkapcsoló fedelét, és nyomja meg a főkapcsolót.
A készülék be- és kikapcsolása

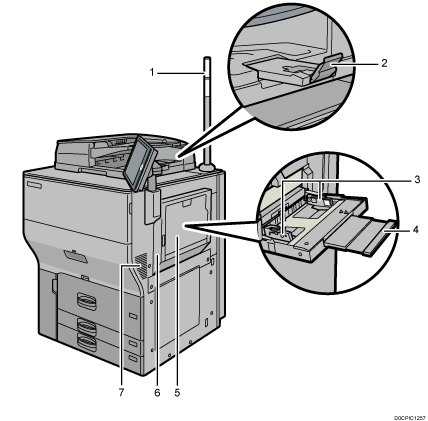

Figyelmeztető lámpa
A figyelmeztető lámpa funkcióinak ismertetése
Automatikus dokumentumadagoló hosszabbító karja
Nagy méretű papír rögzítéséhez húzza ki a hosszabbító kart.
Papírvezetők
Amikor papírt helyez a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.
Hosszabbító kar
Húzza ki a hosszabbítót, ha A4-nél nagyobb lapokat tölt be, 8¹/₂ × 11 a kézi adagolóba.
Kézi adagoló
A kézi adagolóval másolhat vagy nyomtathat fóliára, öntapadós matricára, átlátszó papírra, illetve olyan egyéb papírtípusokra, amelyek nem helyezhetők a lapadagolókba.
Papír behelyezése a kézi adagolóba
Jobb felső fedél
Papírelakadás esetén nyissa ki.
Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.

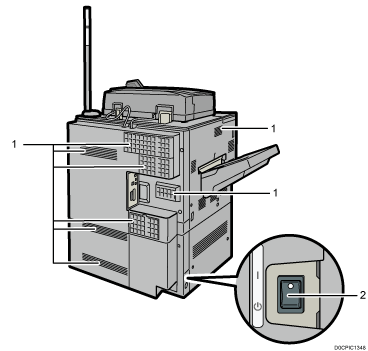

Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.
Párásodásgátló fűtő kapcsolója
Megakadályozza, hogy a tálcák felszívják a nedvességet. Ha magas a páratartalom, a hőmérséklet pedig alacsony, kapcsolja be ezt a kapcsolót, hogy a készülék elszívja a nedvességet a papírtálcákról és ezzel megakadályozza a nyomtatási minőség romlását.

FIGYELEM

A nyomtatóra szerelt figyelmeztető lámpát ne tolja és ne húzza erővel. Ezzel a lámpa vagy a nyomtató meghibásodását, illetve károsodását okozhatja.

A figyelmeztető jelzőlámpa világítása jelzi a felhasználónak az esetleges papírelakadásokat vagy a papír kifogyását.

A lámpa színei és a színek jelentései a következők:

Lámpa	Állapot
Az alsó lámpa kéken világít.	Nyomtatás
Az alsó lámpa kéken villog.	Szkennelés Adatbevitel
A felső lámpa pirosan világít.	Hiba (Példa) Amikor szervizhívás üzenet jelenik meg Papírelakadás Kifogyott a papír Kifogyott a festék Memóriatúlcsordulás Olvassa el a kezelőpanelen megjelenő üzenetet, és hajtsa végre a megfelelő lépéseket.
A felső lámpa sárgán villog.	Figyelmeztetés (Példa) Majdnem elfogyott a festék. A használtfesték-tartály majdnem megtelt. Az elhasznált festék tartálya megtelt Olvassa el a kezelőpanelen megjelenő üzenetet, és hajtsa végre a megfelelő lépéseket.
