Papír behelyezése a papíradagoló tálcába

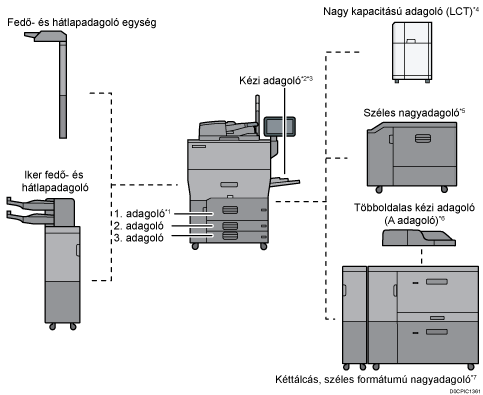

A papír behelyezési módszere az adagolótálcák típusnak függvényében eltérő.
- A papír cseréje, illetve az elakadt papír eltávolítása közben vigyázzon az ujjaira, nehogy beszoruljanak, vagy megsérüljenek.
*1 Az A3/11 × 17-es adagolóegység csatlakoztatható.
*2 A szalagpapír-vezető adagoló csatlakoztatható.
*3 Ez nem érhető el, ha a kéttálcáns széles LCT van csatlakoztatva.
*4 Az LCT hosszabbító egysége csatlakoztatható.
*5 A bannercímvezető tálca csatlakoztatható.
*6 A többfunkciós kézi lapadagoló csatlakoztatható.
*7 A kéttálca széles LCT bannerlap tálcája csatlakoztatható.
Mielőtt papírt helyez egy papíradagolóba, ellenőrizze, hogy az adott méretű és típusú papír behelyezhető-e az adott papíradagolóba és azt, hogy milyen papírméret észlelése történik meg automatikusan.
Ha olyan papírt tölt be, amelynek méretét a készülék nem észleli automatikusan, adja meg a papír méretét a [Papíradag. beállítás] alatt.
Nyomtatás előtt ellenőrizze a papírbeállításokat. Ha a papír eltér a beállítottól, akkor nyomtatáskor eltérési hiba jelentkezik.
Betöltés előtt simítsa ki a hullámos vagy gyűrött papírt.
Ha olyan papíradagoló tálcára helyez papírt, ahol már van néhány papírlap, az adagolóból a készülék egyszerre több papírlapot húzhat be. Vegye ki az összes lapot, pörgesse át őket, majd helyezze őket újra be.
Papírsúrlódási hangot hallhat. Ez nem a készülék hibás működését jelzi.
Ne tegyen be papírt a maximális jelzés fölé.
A papír átmozgatása
Ha fényes papírt, címkepapírt, hőálló fóliát vagy 150,1-360,0 g/m2 (55,1 lb. fedőlap-198,0 lb. Index) súlyú vastag papírt tölt be, akkor feltétlenül pörgesse át megfelelően a lapokat. A nem megfelelő átmozgatás következménye papírelakadás lehet. Ha a gép egyszerre több lapot húz be vagy nem húz be lapot, akkor mozgassa át és töltse be újra a papírt.
Lazítsa föl a köteget a lapok átpörgetésével.
A keskenyebb végeinél fogva hajlítsa a köteget előre-hátra, hogy a lapok elváljanak egymástól. Ezt a műveletet többször ismételje.
Ellenőrizze, hogy a lapok szétváltak egymástól.
Tartsa a papírköteget a két kezével, és az elegyengetéséhez ütögesse a papír hosszú és rövid élét egy lapos felületnek.
Papír betöltése az 1. adagolóba
(főleg Európa és Ázsia)
Az 1. adagolóba csak A4
méretű papír helyezhető. Ha 81/2 × 11 méretű papírra kíván nyomtatni az 1. adagolóból, lépjen kapcsolatba a szerviz képviselőjével.
(főleg Észak-Amerika)
Az 1. adagolóba csak 81/2 × 11 papír tölthető. Ha A4 méretű papírra kíván nyomtatni az 1. adagolóból, vegye fel a kapcsolatot a szervizképviselettel.
Amikor az 1. papíradagoló jobb oldalába töltött papír elfogy, a bal oldalon lévő papírt a készülék automatikusan átemeli a jobb oldalra. Ne húzza ki az 1. adagolót a papír átmozgatása közben; várjon, amíg az adagolóban már nem hallható az átmozgatás zaja.
Lassan húzza ki ütközésig a papíradagolót.
Igazítsa egymásra a papírokat, és töltse be nyomtatási oldalukkal lefelé.
Ha az adagoló jobb oldalába tölti be a papírt, úgy töltse be, hogy a jobb élét az adagoló jobb oldalához tolja.
Ha az adagoló bal oldalába tölti be a papírt, úgy töltse be, hogy a bal élét az adagoló bal oldalához tolja.
Amikor a papírt az adagoló bal oldalába tölti, töltsön be legalább 30 lapot.
Az egész papíradagoló kihúzva
A papíradagoló bal oldala kihúzva
Ne tegyen be papírt a maximális jelzés fölé.
Lassan nyomja be teljesen a papíradagolót.
Adja meg a papírbeállításokat
Papírt akkor is tölthet be, ha az 1. papíradagoló használatban van. Az adagoló bal fele kihúzható a 1. papíradagoló használata közben.
Papír behelyezése az A3/11 × 17 adagolóegységbe
(főleg Európa és Ázsia)
Ha csatlakoztatja az A3/11 × 17-es adagolóegységet az 1. adagolóhoz, abba utána csak A3-as
papírt tud tölteni. Ha A4, B4 JIS, 11 × 17, 81/2 × 14 vagy 81/2 × 11 méretű papírra szeretne nyomtatni, vegye fel a kapcsolatot a szerviz képviselőjével.
(főleg Észak-Amerika)
Az A3/11 × 17 adagolóegységbe csak 11 × 17 méretű papír tölthető. Amennyiben A3, A4, B4 JIS, 81/2 × 14, illetve 81/2 × 11méretű papírra szeretne nyomtatni, vegye fel a kapcsolatot a szervizképviselettel.
Ügyeljen rá, hogy a papírlapok szélei a jobb oldalhoz illeszkedjenek.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Igazítsa egymásra a papírokat, és töltse be nyomtatási oldalukkal lefelé.
Ne tegyen be papírt a maximális jelzés fölé.
Lassan nyomja be teljesen a papíradagolót.
Adja meg a papírbeállításokat
Papír betöltése a 2. és 3. adagolóba
Mindegyik adagolóba azonos módon kell behelyezni a papírokat.
A következő példában a papír a 2. adagolóba kerül betöltésre.
Műnyomópapír használatához szükség van az opcionális adagolóhenger egységre.
Ügyeljen rá, hogy a papírlapok szélei a jobb oldalhoz illeszkedjenek.
Ha a papíradagolót erővel tolja be a helyére, az adagoló oldalsó vezetői elcsúszhatnak.
Kis számú lap betöltése esetén ne nyomja össze túl szorosan az oldalsó vezetőket. Ha az oldalsó vezetők túl szorosra vannak állítva, a papír ferdén kerülhet behúzásra, illetve szélei meggyűrődhetnek, valamint ha a papír súlya 52,3–65,9 g/m2 (finom írólap) között van, akár össze is gyűrődhet.
Ne tegyen be papírt a maximális jelzés fölé. Ha a maximális jelzésen felül helyez be papírt, a készülék ferdén nyomtathatja ki a képeket, vagy elakadhat a papír.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Ha papír található a papíradagolóban, vegye ki.
Oldja ki a reteszt a hátsó papírvezetőnél.
Távolítsa el az oldalsó papírvezetőket rögzítő csavarokat.
Az oldalsó vezető kioldókarjának lenyomva tartása közben csúsztassa kifelé a vezetőket.
A hátsó vezető kioldókarjának összefogása közben csúsztassa kifelé a hátsó vezetőt.
Igazítsa egymásra a papírokat, és töltse be nyomtatási oldalukkal lefelé.
Ne tegyen be papírt a maximális jelzés fölé.
Igazítsa a végső és oldalsó papírvezetőket óvatosan a betöltött papírhoz.
Ügyeljen arra, hogy ne maradjon hely a papír és az oldalsó, illetve a hátsó papírvezető között.
Vékony papír betöltésekor tartsa a papír és az összes papírvezető közötti rés távolságát 0,5 mm-en belül. Ha a rés túl széles, a papír meggyűrődhet.
A meghúzáshoz fordítsa el lassan a csavarokat.
Zárja vissza az oldalsó vezetőket.
Lassan nyomja be teljesen a papíradagolót.
Adja meg a papírbeállításokat
A 2. és 3. adagolóba boríték is tölthető. A borítékokat megfelelően tájolva töltse be.
Füles (regiszteres) lapok betöltése a 2. és 3. adagolóba
Füles lap betöltése esetén mindig használja a regiszteres lapok választható tartóját.
A füles lapot úgy töltse be, hogy a füles oldal a regiszteres lap tartó felé nézzen.
A kioldókar megnyomásakor állítsa a hátsó papírvezető helyzetét úgy, hogy a regiszteres lapok tartója illeszkedjen a füles laphoz.
Mielőtt elkezdene nyomtatni, adja meg a papírbeállításokat.
Papír behelyezése a kézi adagolóba
A kézi adagoló használatával másolhat fóliára, öntapadós matricára, átlátszó papírra, illetve olyan egyéb papírtípusokra, amelyek nem helyezhetők be a lapadagolókba.
Az egyidejűleg adagolható lapok maximális számát a papírtípus határozza meg.
Ajánlott papírméretek és papírtípusok
Ne tegyen be papírt a maximális jelzés fölé. Ha a maximális jelzésen felül tölt be papírt, a készülék ferdén nyomtathatja ki a képeket, vagy elakadhat a papír.
Nyissa ki a kézi adagolót.
Húzza ki a hosszabbítót, ha A4-nél vagy 81/2 x 11-nél nagyobb papírt tölt be.
Nyissa ki a zárt mindkét papírvezetőn.
A papírt azzal az oldallal felfelé helyezze teljesen a készülékbe, amelyre nyomtatni szeretne.
A lapokat behelyezés előtt pörgesse át, hogy ne tapadjon össze több papírlap, és azokat a készülék ne húzza be egyszerre.
Borítékok vagy fejléces lapok behelyezésekor ellenőrizze a tájolást, a lapok felső és hátsó oldalát vagy a zárófülek helyzetét.

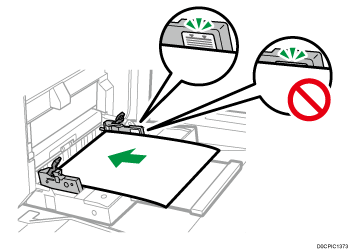

Tegye az ujjait az első és a hátsó papírvezetőkön lévő mélyedésbe, és igazítsa a papírvezetőket a papírmérethez.
Ha a papírvezetők nincsenek szorosan a papírhoz állítva, a képek aszimetrikusak lehetnek, vagy a készülék hibásan adagolhatja a papírt.
Miközben a kezével tartja a papírvezetőket, mindkettőt zárja vissza.
Ügyeljen arra, hogy a papír és az első és hátsó papírvezetők közötti össztávolság ne haladja meg a 0,75 mm-t.
Adja meg a papírbeállításokat
Papír betöltéséhez a kézi adagoló tálcába jobb, ha a papírt
tájolással helyezi be.Egyes papírtípusokat esetleg a készülék nem ismer föl megfelelően a kézi adagolóból. Ilyen esetben vegye ki a papírt és helyezze be újra a kézi adagolóba.
Ha a papírtekercs-vezető tálca fel van szerelve, nem kell kihúznia a hosszabbítót.
Vízszintesen 487,7 mm-nél hosszabb papír betöltéséhez a többfunkciós kézi adagoló papírtekercs-adagolója vagy papírtekercs-vezető tálca szükséges.
Papír töltése a többfunkciós kézi adagoló papírtekercs-adagolójába
Füles elválasztó betöltése a kézi adagolóba
Füles elválasztó betöltésekor a fülek a jobb oldalra legyenek.
Mielőtt elkezdene nyomtatni, adja meg a papírbeállításokat.
A papírbeállítások áttekintése
Papír töltése a többfunkciós kézi adagoló papírtekercs-adagolójába
A többfunkciós kézi adagoló papírtekercs-adagolóját csatlakoztatni kell a kézi adagolóhoz. Ezzel 487,8 mm-es (19,21 hüvelykes) vagy nagyobb szélességű papírt tud betölteni a kézi adagolóba.
Húzza ki a többfunkciós kézi adagoló papírtekercs-adagolóját
A többfunkciós kézi adagoló papírtekercs-adagolójának kihúzása után emelje fel kattanásig.
Addig emelje a többfunkciós kézi adagoló papírtekercs-adagolóját, amíg kb. 60 fokot nem zár be a talajjal.
Nyissa ki a hosszabbítót.
Nyissa ki a zárt mindkét papírvezetőn.
Mozgassa a papírvezetőket ugyanúgy, mint amikor a papírt az kézi adagolóba tölti.
A papírt azzal az oldallal felfelé helyezze teljesen a készülékbe, amelyre nyomtatni szeretne.
Tegye az ujjait az első és a hátsó papírvezetőkön lévő mélyedésbe, és igazítsa a papírvezetőket a papírmérethez.
Ha a papírvezetők nincsenek szorosan a papírhoz állítva, a képek aszimetrikusak lehetnek, vagy a készülék hibásan adagolhatja a papírt.
Miközben a kezével tartja a papírvezetőket, mindkettőt zárja vissza.
Ügyeljen arra, hogy a papír és az első és hátsó papírvezetők közötti össztávolság ne haladja meg a 0,75 mm-t.
Adja meg a papírbeállításokat
A többfunkciós kézi adagoló papírtekercs-adagolójának bezárása
Óvatosan húzza felfelé a hosszabbítót, majd hajtsa a gépbe.
Emelje a többfunkciós kézi adagoló papírtekercs-adagolóját kattanásig felfelé, a gép felé, majd döntse az ellenkező oldalra.
Nyomja a többfunkciós kézi adagoló papírtekercs-adagolóját az eredeti helyére.
Papír betöltése a papírtekercs-adagolóba
A papírtekercs-adagolót csatlakoztatni kell a széles LCT-hez. Ezzel 487,8 mm-es (19,21 hüvelykes) vagy nagyobb szélességű papírt tud betölteni a kézi adagolóba.
- Ha a felszerelt bannerlap-vezető tálcával kinyitja a kézi adagoló tálcáját, ne tegye a kezét a bannerlap-vezető tálca jobb és bal oldalán címkével jelzett helyre. Ellenkező esetben az ujjai becsípődhetnek és megsérülhet.
Nyissa ki a kézi adagolót.
Vigyázzon, a keze nehogy a kézi adagoló és a papírtekercs-adagoló közé szoruljon.
Nyissa ki a zárt mindkét papírvezetőn.
Mozgassa a papírvezetőket ugyanúgy, mint amikor a papírt az kézi adagolóba tölti.
A papírt azzal az oldallal felfelé helyezze teljesen a készülékbe, amelyre nyomtatni szeretne.
Ha papírt szeretne tölteni a papírtekercs-vezető tálcába, a kézi adagoló és a papírtekercs-vezető tálca találkozási vonala fölött töltse be.
Tegye az ujjait az első és a hátsó papírvezetőkön lévő mélyedésbe, és igazítsa a papírvezetőket a papírmérethez.
Ha a papírvezetők nincsenek szorosan a papírhoz állítva, a képek aszimetrikusak lehetnek, vagy a készülék hibásan adagolhatja a papírt.
Miközben a kezével tartja a papírvezetőket, mindkettőt zárja vissza.
Ügyeljen arra, hogy a papír és az első és hátsó papírvezetők közötti össztávolság ne haladja meg a 0,75 mm-t.
Adja meg a papírbeállításokat
Papír behelyezése a kézi adagolóba (A-adagoló)
Az egyidejűleg adagolható lapok maximális számát a papírtípus határozza meg. Ne tegyen be papírt a maximális jelzés fölé. Ha a maximális jelzésen felül helyez be papírt, a készülék ferdén nyomtathatja ki a képeket, vagy elakadhat a papír. Az egyes papírtípusok betölthető maximális lapszámával kapcsolatos részleteket lásd az alábbiakban:
Ellenőrizze, hogy a papírlapok szélei illeszkednek a bal oldalon.
Kis számú lap betöltése esetén ne nyomja össze túl szorosan az oldalsó vezetőket. Ha az oldalsó vezetők túl szorosra vannak állítva, a papír ferdén kerülhet behúzásra, illetve szélei meggyűrődhetnek, valamint ha a papír súlya 52,3 – 63 g/m2 között van, akár össze is gyűrődhet.
Állítsa az oldalsó papírvezetőket a papír méretéhez, majd igazítsa meg a papírt és töltse be nyomtatott oldalával felfelé.
Ne tegyen be papírt a maximális jelzés fölé.
Állítsa be az alsó papírvezetőt.
Hátsó papírvezető
Hosszabbító kar
Az alsó papírvezető elmozdításához, csúsztassa azt jobbra a lezáróelem lefelé való nyomásával.
A többfunkciós kézi adagolón (A-adagoló) nyomja meg az emelő kapcsolót.
A felvonókapcsoló lámpája villog, miközben az adagoló felfelé mozog, majd folyamatosan világít, amikor az megáll.
Papír adagolásához, vagy az elakadt eltávolításához nyomja meg az emelő kapcsolót, hogy az adagoló lefelé mozduljon.
Adja meg a papírbeállításokat
Ha A4
, 81/2 × 11 vagy nagyobb papírt tölt a többlapos kézi adagolóba (A-adagoló), húzza ki a hosszabbító kart.A fejléces papírt meghatározott tájolással kell behelyezni.
Boríték is betölthető a kézi adagolóba (A-adagoló). A borítékokat meghatározott tájolással kell behelyezni.
Adja meg az automatikusan nem észlelt papírméreteket.
Füles lapok betöltése a kézi adagolóba (A-adagoló)
Füles papír beállításakor mindig használja a regiszterlap vezetőt. A füleket a többfunkciós kézi adagoló (A-adagoló) jobb oldalára kell behelyezni.
Mielőtt elkezdene nyomtatni, adja meg a papírbeállításokat.
A papírbeállítások áttekintése
Regiszterlap vezető
Hátsó papírvezető
Papír betöltése a nagy kapacitású adagolóba (LCT)
(főleg Európa és Ázsia)
A nagykapacitású adagolóba csak A4 méretű papír tölthető. Amennyiben 81/2 × 11 vagy B5 JIS méretű papírra szeretne nyomtatni a nagy kapacitású adagolóból, vegye fel a kapcsolatot a szervizképviselettel.
(főleg Észak-Amerika)
A nagykapacitású adagolóba csak 81/2 × 11 papír tölthető. Ha A4 vagy B5 JIS méretű papírra szeretne nyomtatni a nagy kapacitású adagolóból, vegye fel a kapcsolatot a szervizképviselettel.
A4, B4 JIS, 81/2 × 14, illetve 81/2 × 11 méretű papír betöltéséhez bővítő egység szükséges.
Ellenőrizze, hogy a papírszélek a bal oldalra legyenek igazítva.
Ellenőrizze, hogy a készülék nem használja-e a papíradagolóban lévő papírt, és nyissa ki a nagykapacitású adagoló tetejét.
Helyezzen papírt a tálcába (nyomtatási oldalukkal felfelé).
Ne tegyen be papírt a maximális jelzés fölé.
Nyomja meg a [Le] gombot.
A gomb villog, míg az alsó lemez lefelé mozog.
Töltse be a papírt a 2. és a 3. lépés megismétlésével.
Zárja vissza a nagykapacitású adagoló (LCT) fedelét.
Adja meg a papírbeállításokat
Papír betöltése a széles nagykapacitású adagolóba
Az oldalsó és a hátsó papírvezető helyzetének módosításával különféle méretű papírokat tölthet be a széles LCT-be.
Ellenőrizze, hogy a papírszélek a bal oldalra legyenek igazítva.
Áttetsző papír betöltésekor mindig használjon hosszanti rostos papírt, és a papírirányt a rostszálak szerint állítsa be.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Ha papír található a papíradagolóban, vegye ki.
Távolítsa el az oldalsó papírvezetőket rögzítő csavarokat.
Húzza ki az oldalsó papírvezetőket a címkézett részeiknél fogva.
A hátsó papírvezető gombjának nyomása közben csúsztassa kifelé a hátsó papírvezetőt.
Helyezzen papírt a tálcába (nyomtatási oldalukkal felfelé).
Töltsön be egy kb. 5–10 mm magas papírköteget az oldalsó papírvezető alján lévő jelet használva segítségként.
Ügyeljen arra, hogy a papír mindkét oldalon a papírvezetőkön feküdjön.
A papír legyen egy szintben a bal oldali papírvezetővel, és rendezze el a papírok élét.
Papírvezető
Az oldalsó papírvezetőket a címkézett részüknél megfogva állítsa a papírvezetőket a papírmérethez.
Úgy állítsa a papírt, hogy egy szintben legyen a papírvezető belső szélén alul lévő kiemelkedésekkel. Ügyeljen arra, hogy ne legyen hely a papír és az oldalsó papírvezetők között.
Ellenőrizze, hogy a két oldalsó papírvezető tetején lévő mutató helyzete közel azonos legyen. Normál méretű papír betöltésekor igazítsa az oldalsó papírvezetőkön lévő furatokat a papírméret-jelölőhöz.
Fogja a belső oldalsó papírvezetőt, majd rögzítse hozzá a csavarokat.
Rögzítse az első oldalsó papírvezetőt hasonló módon.
Szükség esetén töltsön be további lapokat.
Ne tegyen be papírt a maximális jelzés fölé.
Igazítsa óvatosan a hátsó papírvezetőt a betöltött papírhoz, miközben nyomva tartja a hátsó papírvezető kioldó gombját.
Ügyeljen arra, hogy ne legyen hely a papír és a hátsó papírvezető között.
Óvatosan csúsztassa teljesen vissza az adagolót.
Ha túl erősen nyomja vissza a helyére a papíradagolót, a papír elmozdulhat, és a nyomtatás kevésbé pontos lehet.
Adja meg a papírbeállításokat
Ha a [Műny.p:m.fényű] alatt a Papírsúly 6–9, a [Műnyomó:fény.], a [Műnyomó: matt], a [Címkepapír], a [Átlátszó] vagy a [Papíradag. beállításai] beállítást választja, a készülék automatikusan levegőt fúj be a széles nagy kapacitású adagolóba töltött papír átforgatásához. Betöltés előtt pörgesse át a papírt.
A széles LCT-be tölthetők borítékok. Boríték betöltésekor ügyeljen a helyes tájolásra.
Füles papír betöltése a széles nagykapacitású lapadagolóba
Füles papír betöltésénél csatlakoztassa a lapvezetőkorlátot.
Nyissa ki a széles LCT elülső oldalát, majd vegye ki a füleslap-vezető korlátot.
Csukja be az elülső fedelet.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Állítsa az oldalsó papírvezetőket a betöltendő füles papír méretéhez, majd helyezze be a lapokat.
Csatlakoztassa a füleslap-vezető korlátot, majd igazítsa óvatosan a betöltött papírhoz a hátsó papírvezetőt, miközben nyomva tartja a hátsó papírvezető kioldógombját.
Óvatosan csúsztassa teljesen vissza az adagolót.
Adja meg a papírbeállításokat
Használat után helyezze vissza a füleslap-vezető korlátot.
100,0 mm és 139,2 mm közötti hosszúságú papír betöltése a széles LCT-be
100,0–139,2 mm (3,94–5,48 hüvelyk) hosszúságú papír betöltésénél csatlakoztassa az oldalsó levelezőlap-vezetőket.
Nyissa fel a széles LCT elülső fedelét, távolítsa el a csavarokat az oldalsó levelezőlap-vezetőkről, és vegye ki őket.
Csukja be az elülső fedelet.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Illessze a képeslap oldalsó papírvezető alján levő bemélyedést a belső oldalsó papírvezető csavarján látható határoló jelzéshez.
Illessze a képeslap oldalsó papírvezető tetején levő lyukat az oldalsó papírvezető tetején található kitüremkedéshez.
Ugyanígy állítsa be a másik képeslap oldalsó papírvezetőt az első oldalsó papírvezetőhöz.
Rögzítse a képeslap oldalsó papírvezetőket a csavarokkal.
Illessze a hátsó papírvezetőt és az oldalsó papírvezetőket a betöltendő papír méretéhez, majd töltse be a papírt.
Óvatosan csúsztassa teljesen vissza az adagolót.
Adja meg a papírbeállításokat
Használat után helyezze vissza a képeslap oldalsó papírvezetőket.
B5-ös függőleges vagy nagyobb papír betöltése a széles LCT-be
B5 JIS vagy nagyobb papír betöltésekor csatlakoztassa a papírmegtámasztókat.
Nyissa fel a széles LCT elülső fedelét, távolítsa el a csavarokat az oldalsó levelezőlap-vezetőkről, és vegye ki őket.
Vegye ki a papírmegtámasztókat.
Tegye vissza az oldalsó levelezőlap-vezetőket, majd zárja be a széles LCT elülső fedelét.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Távolítsa el az oldalsó papírvezetőket rögzítő csavarokat.
Csúsztassa a hátsó papírvezetőt és az oldalsó papírvezetőket kifelé.
A hátsó papírvezető elcsúsztatásához mozgassa a hátsó papírvezetőt, miközben nyomva tartja a kioldógombot.
Csatlakoztassa a papírmegtámasztókat úgy, hogy a papírmegtámasztók hornyait beleilleszti a lapvezetők támasztólapjaiba.
Ellenőrizze a papírmegtámasztók és az oldalsó lapvezetők csatlakozását az oldalsó lapvezetők mozgatásával.
Illessze a hátsó papírvezetőt és az oldalsó papírvezetőket a betöltendő papír méretéhez, majd töltse be a papírt.
Óvatosan csúsztassa teljesen vissza az adagolót.
Adja meg a papírbeállításokat
Használat után cserélje ki a papírmegtámasztókat.
Papír betöltése a kéttálcás széles LCT-be
A kéttálcás széles LCT-t T1 adagoló és T2 adagolóként azonosítjuk.
Az önátíró papír használatához szükség van egy opcionális önátíró papír egységre.
Ellenőrizze, hogy a papírszélek a bal oldalra legyenek igazítva.
Amikor Papírsúly 8 használ 5 mm-nél nagyobb görbüléssel, vagy Papírsúly 9 3 mm-nél nagyobb görbüléssel, vagy legalább 350 g/m2 súlyú papír, nagyobb görbüléssel papírelakadás történhet, ha a papírköteg vastagsága kisebb mint 4 mm. A papír ilyen használatához következőképpen állítsa be a papírt az adagolóban:
Helyezzen be 5 vagy 10 további lapot a kinyomtatni kívánt lapok számán felül
Korrigálja a felcsavarodás mértékét a papír behelyezése előtt
Fordítsa a papírt a hátuljára, hogy a csavarodás homorú legyen.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Ha papír található a papíradagolóban, vegye ki.
Oldja ki a hátsó papírvezető rögzítését.
Oldja ki az oldalsó papírvezetőt.
Töltsön be papírt úgy, hogy az adagoló bal széléhez igazítja.
A papírt a nyomtatandó oldalával fölfelé helyezze be.
Körülbelül 5–10 mm (0,2–0,4 hüvelyk) magasságig töltsön be papírt.
Ügyeljen, hogy a papír mindkét oldalon a papírvezetőkön fekszik-e.
Ha 204 mm-es (8,04 hüvelyk) vagy kisebb papírt tölt be, távolítsa el a papírvezetőket az adagoló aljáról.
Papírvezetők
Fogja meg ujjaival az oldalsó vezetőket, és állítsa őket a papír méretére.
Úgy állítsa a papírt, hogy egy szintben legyen a papírvezető belső szélének aljával.
Ellenőrizze, hogy az oldalsó papírvezetők tetején lévő mutató helyzete közel azonos legyen.
Szükség esetén töltsön be további lapokat.
Ne tegyen be papírt a maximális jelzés fölé.
Szorosan illessze a hátsó papírvezetőt a betöltött papírhoz, majd reteszelje ismét a hátsó papírvezetőt.
Ellenőrizze, hogy a papír és a hátsó vezető között nincsen hézag.
Nyomja be óvatosan ütközésig a papírtálcát, amíg kattanó hangot nem hall.
Adja meg a papírbeállításokat
Ne tolja be az oldalsó papírvezető felső részén levő papírnyomót. Ha be van tolva, akkor kézzel helyezze vissza eredeti pozíciójába.
Ha 487,8 mm (19,20 hüvelyk) hosszúságú vagy hosszabb normál papírra nyomtat, melynek vastagsága 2. papírsúly vagy kisebb, vagy bevonatos papírra nyomtat, melynek vastagsága 3. papírsúly vagy kisebb, a kiadott papír meghajolhat a kimeneti tálcán, és felkunkorodhat vagy elakadhat a papírkiadó nyílásba. Ilyen esetben használjon hosszanti szálú papírt. Ha a kiadott papír akkor is behajlik, amikor 3. papírsúly vagy vékonyabb bevonatos hosszanti szálú papírt használ, egyenként távolítsa el a kiadott lapokat vagy egyetlen papírlapot helyezzen a mozgó tálcára, majd folytassa a nyomtatást.
Az adagoló becsúsztatása után ellenőrizze, hogy megfelelően módosult-e a papírméret a nyomtató kezdőképernyőjén. A nyomtató kezdőképernyőjének megjelenítéséhez lépjen a kezdőképernyőre, majd nyomja meg a [Nyomtató (klasszikus)] ikont.
Borítékokat is tölthet a kéttálcás széles LCT-be. Boríték betöltésekor ügyeljen a helyes tájolásra.
Ha 420,0 mm (16,54 hüvelyk) méretű vagy szélesebb papírt tölt be a kéttálcás széles LCT papírtekercs-adagolójába, az alábbiak szerint végezze:
nyomja meg az emelő kapcsolót az alsó lemez lefelé mozgatásához, míg a lámpa ki nem alszik, majd nyissa ki a fedelet, és töltse be a papírt.
Hosszanti irányban tartsa a papírt, és lassanként töltse be.
Vékony vagy bevonatos papír betöltésekor egyszerre keveset helyezzen be. Betöltéskor nyomja le a papírt, hogy ne mozduljon el az alul lévő betöltött papír.
Ha vastag papírt tölt be, akkor kis kötegekben helyezze be, és igazítsa az oldalsó papírvezetőt a papír vízszintes oldalához.
Ellenőrizze, hogy megfelelően illeszkedik-e a papír a papíradagoló hátuljához és a címkéhez, melyre az adagoló papírméretei vannak nyomtatva.
Amikor 420,0–559,9 mm (16,54–22,00 hüvelyk) széles papírt tölt be, használjon két rövid papírvezetőt.
Oldalsó papírvezető hosszabbítása
Oldalsó papírvezető
Rövid hátsó papírvezetők
Amikor 560,0–700,0 mm (22,00–27,55 hüvelyk) széles papírt tölt be, használjon két hosszú papírvezetőt.
Oldalsó papírvezető hosszabbítása
Oldalsó papírvezető
Hosszú hátsó papírvezetők
Amikor papírt tölt be, töltse be a papírt, és állítsa be a kiegészítő oldalsó papírvezetőt. Illessze a kiegészítő oldalsó papírvezetőt a papírnak ahhoz az oldalához, mely magasabb az oldalsó papírvezető hosszabbításánál.
Állítsa be az oldalsó vezetőelemeket az adagolóra rögzített címkén lévő megfelelő utasítások szerint.
Füles papír betöltése a kéttálcás széles LCT-be
Füles papír betöltésénél csatlakoztassa a vezetőkorlátot.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Vegye ki a vezetőkorlátot a papíradagoló jobb oldalán levő zsebből.
Állítsa az oldalsó papírvezetőket a betöltendő füles papír méretéhez, majd helyezze be a lapokat.
Helyezze be a füles papírt úgy, hogy a füleik a végső vezetőelem felé nézzenek.
Csatlakoztassa a vezetőkorlátot, majd illessze óvatosan a helyezzett papírhoz a hátsó papírvezetőt, miközben nyomva tartja a hátsó papírvezető kioldógombját.
Nyomja be óvatosan ütközésig a papírtálcát, amíg kattanó hangot nem hall.
Adja meg a papírbeállításokat
Használat után helyezze vissza a vezetőkorlátot.
A kis papírvezető végkorlát csatlakoztatása a kéttálcás széles nagykapacitású adagolóhoz
A következő papírtípusok betöltésekor csatlakoztassa a kis papírvezető végkorlátot:
B5 JIS
(szélesség: 182 mm; hosszúság: 257 mm)–SRA4 (szélesség: 225 mm; hosszúság: 320 mm) 9-as papírtömeggel2. vagy ennél alacsonyabb papírsúlyú karbonmentes papír
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Vegye ki a kis papírvezető végkorlátot a papíradagoló jobb oldalán levő zsebből.
A korlátokat igazítsa a betöltendő papír méretéhez, majd töltse be a papírt a tálcába.
Csatlakoztassa a kis papírvezető végkorlátot, majd illessze óvatosan a behelyezett papírhoz a hátsó papírvezetőt, miközben nyomva tartja a hátsó papírvezető kioldógombját.
Nyomja be óvatosan ütközésig a papírtálcát, amíg kattanó hangot nem hall.
Adja meg a papírbeállításokat
Használat után helyezze vissza a kis papírvezető végkorlátot.
Papír betöltése a fedő-/hátlapadagolóba
Ne hagyjon papírokat az érzékelőn, és ne helyezzen oda más tárgyakat sem. Ez a papírméret helytelen beolvasását vagy papírelakadást eredményezhet.
A Z-hajtás funkció használata esetén a fedő-/hátlapadagolóban lévő papír méretének egyeznie kell a nyomatok hajtás utáni méretével. Ha a fedő-/hátlapadagolóban található papír nagyobb, mint a Z-hajtogatás lapjai, a papír elakadhat.
Ne használjon olyan papírt, amelyre már nyomtattak ezzel a készülékkel.
Rendezetten töltse be a papírt.
Ne tegyen be papírt a maximális jelzés fölé.
Igazítsa az oldalsó papírvezetőket a papír méretéhez.
A papírt a nyomtatott (elülső) oldallal felfelé töltse be.
A fedő-/hátlapadagolóba a papírt a papíradagolóval megegyező tájolásban töltse be.
A géppel szembefordulva nézve a tűzőkapocs vagy a lyukasztás a papír bal oldalára kerül.
Papír fedő-/hátlapadagolóba töltéséhez az alábbi módon igazítsa az automatikus adagolóban lévő eredeti példányok tájolását.
Fedő- és hátlapadagoló egység
ADF (automatikus eredeti dokumentumadagoló)
Papír betöltése a kettős fedő-/hátlapadagolóba
Ne hagyjon papírokat az érzékelőn, és ne helyezzen oda más tárgyakat sem. Ez a papírméret helytelen beolvasását vagy papírelakadást eredményezhet.
Töltse be a papírt a Fedő-/hátl.ad.fent és a Fedő-/hátl.ad.lent (a felső és az alsó fedő- és hátlapadagoló) rekeszeibe ugyanazon a módon. Itt a Fedő-/hátl.ad.fent (felső fedő- és hátlapadagoló) példájával írjuk le az eljárást.
A feloldó kar lenyomva tartása mellett csúsztassa az oldalsó papírvezetőket a betölteni kívánt papír méretéhez.
Rendezetten töltse be a papírt.
Ne tegyen be papírt a maximális jelzés fölé.
Az interposer adagoló a papír betöltését követően kisvártatva megkezdi a műveletet. Előtte állítsa be az oldalsó és végső vezetőelemeket.
Szükség esetén igazítsa az oldalsó papírvezetőket óvatosan a betöltött papírhoz.
A kiadókart nyomva tartva igazítsa a végső vezetőelemet a betöltött papírhoz.
Adja meg a papírbeállításokat
A papírt a nyomtatott (elülső) oldallal felfelé töltse be.
Az iker fedő-/hátlapadagolóba töltött papír tájolása egyezzen a papíradagolóba töltött papíréval.
A géppel szembefordulva nézve a tűzőkapocs vagy a lyukasztás a papír bal oldalára kerül.
Papír iker fedő-/hátlapadagolóba töltéséhez az alábbi tájolással legyenek az eredeti példányok az automatikus adagolóban.
Iker fedő-/hátlapadagoló
ADF (automatikus eredeti dokumentumadagoló)
Automatikusan nem észlelt papírméret megadása
Nyomja meg a [Papíradag. beállítás] gombot a Kezdőlapon.
Válassza ki azt az adagolót, amelynek a papírméretét meg szeretné változtatni.
Nyomja meg a [Kézi papírbeállítás] gombot.
Nyomja meg a [Papírméret] fület.
Az 1. lapadagoló és a nagy kapacitású lapadagoló (LCT) mérete fix, és nem módosítható.
Válassza ki a behelyezett papír méretét, majd nyomja meg az [OK] gombot.
Nyomja meg [Kezdőképernyő] gombot, (
) hogy bezárja a [Papíradag. beállítás] képernyőt.
Egyéni papírméret megadása
Nyomja meg a [Papíradag. beállítás] gombot a Kezdőlapon.
Válassza ki azt az adagolót, amelynek a papírméretét meg szeretné változtatni.
Nyomja meg a [Kézi papírbeállítás] gombot.
Nyomja meg a [Papírméret] fület.
Az 1. lapadagoló és a nagy kapacitású lapadagoló (LCT) mérete fix, és nem módosítható.
Nyomja meg az [Egyéni méret] gombot.
Ha korábban már adott meg egyéni méretet, nyomja meg a [Méret módosítása] gombot.
Nyomja meg a [Függőleges] gombot.
A számgombokkal adja meg a függőleges méretet, és nyomja meg a [
] gombot.
Nyomja meg a [Vízszintes] gombot.
A számgombokkal adja meg a vízszintes méretet, és nyomja meg a [] gombot.
Nyomja meg kétszer az [OK] gombot.
Nyomja meg [Kezdőképernyő] gombot, () hogy bezárja a [Papíradag. beállítás] képernyőt.
