Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων
- Μην εμποδίζετε τους αεραγωγούς του μηχανήματος. Σε αυτήν την περίπτωση μπορεί να προκύψει πυρκαγιά, επειδή τα εσωτερικά εξαρτήματα υπερθερμαίνονται.
Το ADF σημαίνει Auto Document Feeder (Αυτόματος Τροφοδότης Πρωτοτύπων).

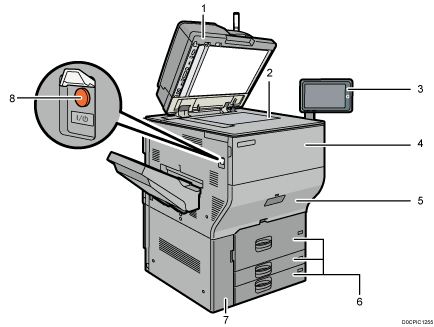

Εμπρός και αριστερή όψη
Αυτόματος τροφοδότης πρωτοτύπων (ADF)
Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.
Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.
Το ADF σαρώνει ταυτόχρονα και τις δύο πλευρές ενός πρωτότυπου.
Τοποθέτηση ενός πρωτοτύπου στον Αυτόματο τροφοδότη πρωτοτύπων (ADF)
Πλάκα αντιγραφής
Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.
Πίνακας ελέγχου
Μπροστινό καπάκι
Ανοίξτε για να αντικαταστήσετε τη μονάδα τόνερ.
Συρτάρι
Όταν παρουσιαστεί εμπλοκή χαρτιού τραβήξτε το συρτάρι προς τα έξω.
Δίσκοι χαρτιού (Δίσκοι 1-3)
Τοποθετήστε χαρτί εδώ. Ο Δίσκος 1 είναι ένας δίσκος δύο θέσεων (tandem), όπου το χαρτί μετακινείται αυτόματα από την αριστερή στη δεξιά πλευρά, όταν το χαρτί έχει τελειώσει.
Κάτω εμπρός καπάκι
Ανοίξτε για να αλλάξετε το δοχείο υπολειμμάτων τόνερ.
Κεντρικός διακόπτης λειτουργίας
Για να ενεργοποιήσετε και να απενεργοποιήσετε το μηχάνημα, ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και πιέστε τον κεντρικό διακόπτη λειτουργίας.
Ενεργοποίηση και απενεργοποίηση της κεντρικής παροχής ρεύματος

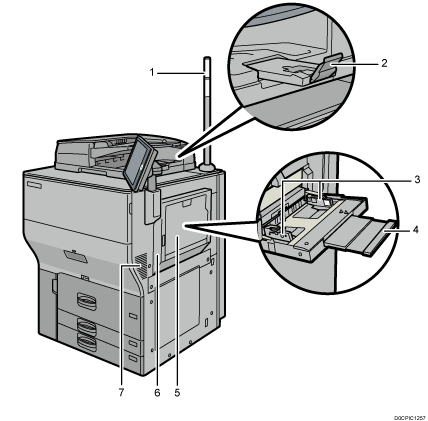

Εμπρός και δεξιά όψη
Φωτεινή ένδειξη ειδοποίησης
Προέκταση αυτόματου τροφοδότη πρωτοτύπων (ADF)
Τραβήξτε αυτήν την προέκταση για την υποστήριξη χαρτιού μεγάλου μεγέθους.
Οδηγοί χαρτιού
Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.
Προέκταση
Όταν τοποθετείτε φύλλα μεγαλύτερα από A4
ή 81/2 × 11 στον πλαϊνό δίσκο, τραβήξτε προς τα έξω την προέκταση.Δίσκος Bypass
Χρησιμοποιείται για φωτοαντιγραφή ή εκτύπωση σε διαφάνειες, αυτοκόλλητες ετικέτες, ημιδιαφανές χαρτί και χαρτί που δεν μπορεί να τοποθετηθεί στους δίσκους χαρτιού.
Πάνω δεξί καπάκι
Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.
Οπές εξαερισμού
Πρόληψη υπερθέρμανσης.
Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.

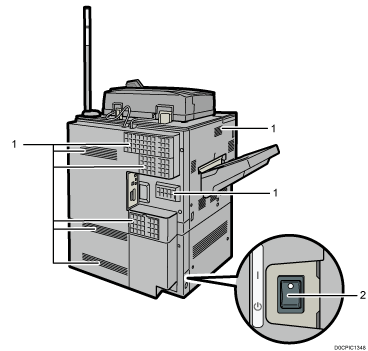

Πίσω και αριστερή όψη
Οπές εξαερισμού
Πρόληψη υπερθέρμανσης.
Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.
Διακόπτης θερμαντήρα αφύγρανσης
Εμποδίζει την απορρόφηση υγρασίας από τους δίσκους. Αν το επίπεδο υγρασίας είναι υψηλό και η θερμοκρασία χαμηλή, ενεργοποιήστε αυτόν το διακόπτη για την απορρόφηση της υγρασίας από τους δίσκους χαρτιού και την αποτροπή της υποβάθμισης της ποιότητας εκτύπωσης.
Οδηγός Λειτουργιών Φωτεινής Ένδειξης Προσοχής
- Μην πιέζετε ή τραβάτε την ένδειξη ειδοποίησης όταν έχει εγκατασταθεί στο μηχάνημα. Κάτι τέτοιο μπορεί να προκαλέσει βλάβη ή δυσλειτουργία στην ένδειξη ειδοποίησης ή το μηχάνημα.
Η φωτεινή ένδειξη ειδοποιεί το χρήστη με φως όταν υπάρχει εμπλοκή χαρτιού ή όταν έχει τελειώσει το χαρτί.
Τα χρώματα της λυχνίας και οι σημασίες τους εξηγούνται παρακάτω:
Λυχνία | Κατάσταση |
|---|---|
Η κάτω λυχνία ανάβει με μπλε χρώμα. | Εκτύπωση |
Η κάτω λυχνία αναβοσβήνει με μπλε χρώμα. |
|
Η πάνω λυχνία ανάβει με κόκκινο χρώμα. | Προέκυψε σφάλμα (Παράδειγμα)
Διαβάστε το μήνυμα στον πίνακα οθόνης και στη συνέχεια προβείτε στις απαραίτητες ενέργειες. |
Η πάνω λυχνία αναβοσβήνει με κίτρινο χρώμα. | Προειδοποίηση (Παράδειγμα)
Διαβάστε το μήνυμα στον πίνακα οθόνης και στη συνέχεια προβείτε στις απαραίτητες ενέργειες. |
