Τοποθέτηση χαρτιού στον δίσκο χαρτιού

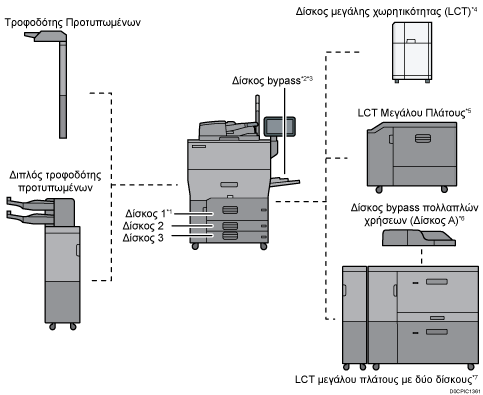

Η μέθοδος τοποθέτησης χαρτιού εξαρτάται από τον τύπο του δίσκου.
- Όταν αντικαθιστάτε χαρτί ή αφαιρείτε μπλοκαρισμένο χαρτί, προσέξτε να μην παγιδεύσετε ή τραυματίσετε τα δάχτυλά σας.
*1 Μπορεί να προσαρτηθεί η μονάδα δίσκου A3/11 × 17.
*2 Μπορεί να προσαρτηθεί ο δίσκος οδήγησης χαρτιού πανό.
*3 Δεν διατίθεται εάν είναι προσαρτημένος ο LCT δύο δίσκων μεγάλου πλάτους.
*4 Μπορεί να προσαρτηθεί η μονάδα επέκτασης του LCT.
*5 Μπορεί να προσαρτηθεί ο δίσκος οδήγησης φύλλων πανό.
*6 Μπορεί να προσαρτηθεί ο δίσκος φύλλων πανό του δίσκου bypass πολλαπλών χρήσεων (Δίσκος A).
*7 Μπορεί να προσαρτηθεί ο δίσκος φύλλων πανό του LCT δύο δίσκων μεγάλου πλάτους.
Πριν τοποθετήσετε χαρτί σε έναν δίσκο, ελέγξτε το μέγεθος και τον τύπο χαρτιού που μπορεί να τοποθετηθεί στον δίσκο και επιβεβαιώστε ότι το μέγεθος του χαρτιού αναγνωρίζεται αυτόματα.
Όταν τοποθετείτε χαρτί με μέγεθος που δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθος χαρτιού στο στοιχείο [Ρυθμ. Χαρτ. Δίσκου].
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ελέγξτε τη ρύθμιση χαρτιού πριν από την εκτύπωση. Εάν το χαρτί είναι διαφορετικό από αυτό που καθορίζει η ρύθμιση χαρτιού, θα συμβεί σφάλμα ασυμφωνίας όταν εκτυπώσετε.
Ισιώστε το κυρτωμένο ή στρεβλωμένο χαρτί πριν το τοποθετήσετε.
Όταν τοποθετείτε χαρτί σε δίσκο στον οποίο υπάρχουν λίγα φύλλα χαρτιού, ενδέχεται να τροφοδοτηθούν ταυτόχρονα πολλά φύλλα από τον δίσκο. Βγάλτε όλα τα φύλλα, ξεφυλλίστε τα, και, κατόπιν, τοποθετήστε τα ξανά.
Μπορεί να ακούσετε τον ήχο χαρτιού που τρίβεται. Δεν πρόκειται για δυσλειτουργία.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Αερισμός του Χαρτιού
Εάν τοποθετήσετε χαρτί με επικάλυψη, ετικέτες, διαφάνειες ή χοντρό χαρτί 150,1-360,0 g/m2 (55,1 lb. Εξώφυλλο-198,0 lb. Index), είναι σημαντικό να ξεφυλλίσετε καλά το χαρτί. Ενδέχεται να παρουσιαστούν εμπλοκές χαρτιού εάν δεν ξεφυλλίσετε καλά το χαρτί. Αν το μηχάνημα τροφοδοτεί πολλά φύλλα χαρτιού ταυτόχρονα ή δεν τροφοδοτεί χαρτί, ξεφυλλίστε το χαρτί και τοποθετήστε το ξανά.
Χαλαρώστε λίγο τη στοίβα ανακατεύοντας τα φύλλα.
Κρατώντας τις μικρές πλευρές του χαρτιού, λυγίστε τη στοίβα μπρός-πίσω για να δημιουργήσετε χώρο μεταξύ των φύλλων. Επαναλάβετε αυτή τη διαδικασία κάποιες φορές.
Φροντίστε να δημιουργηθεί χώρος ανάμεσα στα φύλλα.
Κρατήστε τη στοίβα χαρτιού και με τα δύο χέρια και χρησιμοποιήστε μια επίπεδη επιφάνεια για να ευθυγραμμίσετε τη μεγάλη και τη μικρή άκρη.
Τοποθέτηση χαρτιού στον Δίσκο 1
(κυρίως Ευρώπη και Ασία)
Ο Δίσκος 1 παίρνει μόνο χαρτί A4
. Εάν θέλετε να εκτυπώσετε σε χαρτί 81/2 × 11 από το Δίσκο 1, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.
(κυρίως Βόρεια Αμερική)
Ο Δίσκος 1 παίρνει μόνο χαρτί 81/2 × 11. Εάν θέλετε να εκτυπώσετε από το Δίσκο 1 σε χαρτί A4, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.
Όταν εξαντλείται το χαρτί που έχετε τοποθετήσει στην δεξιά πλευρά του Δίσκου 1, το χαρτί που βρίσκεται στην αριστερή πλευρά μετατοπίζεται αυτόματα στα δεξιά. Όταν ο δίσκος μετατοπίζει το χαρτί, μην τραβήξετε προς τα έξω το Δίσκο 1. Περιμένετε μέχρι να σταματήσουν να ακούγονται ήχοι από τον δίσκο.
Τραβήξτε προσεκτικά προς τα έξω το δίσκο χαρτιού, μέχρι να σταματήσει.
Ευθυγραμμίστε το χαρτί και τοποθετήστε το με την όψη εκτύπωσης προς τα κάτω.
Όταν τοποθετείτε χαρτί στη δεξιά πλευρά του δίσκου, τοποθετήστε το χαρτί κατά τρόπον ώστε το δεξί άκρο του να είναι στο ίδιο επίπεδο με τη δεξιά πλευρά του δίσκου.
Όταν τοποθετείτε χαρτί στην αριστερή πλευρά του δίσκου, τοποθετήστε το χαρτί κατά τρόπον ώστε το αριστερό άκρο του να είναι στο ίδιο επίπεδο με την αριστερή πλευρά του δίσκου.
Όταν τοποθετείτε χαρτί στην αριστερή πλευρά του δίσκου, τοποθετήστε τουλάχιστον 30 φύλλα.
Ολόκληρος ο δίσκος τραβηγμένος προς τα έξω
Το αριστερό μισό του δίσκου τραβηγμένο προς τα έξω
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Σπρώξτε προσεκτικά το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τις ρυθμίσεις χαρτιού.
Μπορείτε να τοποθετήσετε χαρτί στον Δίσκο 1 ακόμη και όταν χρησιμοποιείται. Μπορείτε να τραβήξετε προς τα έξω το αριστερό μισό του δίσκου ακόμη και όταν ο Δίσκος 1 χρησιμοποιείται.
Τοποθέτηση χαρτιού στη μονάδα δίσκου A3/11 × 17
(κυρίως Ευρώπη και Ασία)
Εάν προσαρτήσετε τη μονάδα δίσκου A3/11 × 17 στον Δίσκο 1, θα δέχεται μόνο χαρτί A3
. Αν θέλετε να εκτυπώσετε σε χαρτί A4, B4 JIS, 11 × 17, 81/2 × 14, ή 81/2 × 11, επικοινωνήστε με τον αντιπρόσωπο σέρβις.
(κυρίως Βόρεια Αμερική)
Η μονάδα δίσκου A3/11 × 17 υποστηρίζει μόνο χαρτί 11 × 17. Αν θέλετε να εκτυπώσετε σε χαρτί A3, A4, B4 JIS, 81/2 × 14, ή 81/2 × 11, επικοινωνήστε με τον αντιπρόσωπο σέρβις.
Ελέγξτε ότι οι άκρες του χαρτιού είναι ευθυγραμμισμένες στη δεξιά πλευρά.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Ευθυγραμμίστε το χαρτί και τοποθετήστε το με την όψη εκτύπωσης προς τα κάτω.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Σπρώξτε προσεκτικά το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τις ρυθμίσεις χαρτιού.
Τοποθέτηση Χαρτιού στους Δίσκους 2 και 3
Κάθε δίσκος χαρτιού τροφοδοτείται με τον ίδιο τρόπο.
Στη διαδικασία του παρακάτω παραδείγματος, το χαρτί τοποθετείται στον Δίσκο 2.
Για να χρησιμοποιήσετε χαρτί με επικάλυψη, απαιτείται η προαιρετική μονάδα κυλίνδρου τροφοδοσίας.
Ελέγξτε ότι οι άκρες του χαρτιού είναι ευθυγραμμισμένες στη δεξιά πλευρά.
Εάν ένας δίσκος χαρτιού πιέζεται έντονα όταν τον βάζετε πίσω στη θέση του, τα πλευρικάτοιχώματα του δίσκου, μπορεί να μετατοπιστούν από τη θέση τους.
Όταν τοποθετείτε λίγα φύλλα χαρτιού, φροντίστε να μην πιέζονται υπερβολικά από τα πλευρικά τοιχώματα. Αν τα πλευρικά τοιχώματα πιέζονται υπερβολικά στο χαρτί, ενδέχεται να τσακίσουν οι άκρες ή να γίνει κακή τροφοδότηση του χαρτιού ή, αν το χαρτί είναι βαρύτερο από 52,3-65,9 g/m2 (14,0-17,9 lb. Bond), ενδέχεται να ζαρώσει.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. Εάν τοποθετήσετε χαρτί πάνω από την ένδειξη ορίου, οι εικόνες μπορεί να εκτυπώνονται λοξά ή να συμβεί εμπλοκή χαρτιού.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Αφαιρέστε το χαρτί, εάν υπάρχει.
Απελευθερώστε τα πλευρικά τοιχώματα.
Χαλαρώστε τις βίδες που κρατούν τα πλευρικά τοιχώματα στη θέση τους.
Σύρετε τα πλευρικά τοιχώματα προς τα έξω ενώ πιέζετε προς τα κάτω το μοχλό απελευθέρωσης των πλευρικών τοιχωμάτων.
Μετακινήστε το τελικό τοίχωμα προς τα έξω, καθώς πιέζετε τον μοχλό απελευθέρωσης του τελικού τοιχώματος.
Ευθυγραμμίστε το χαρτί και τοποθετήστε το με την όψη εκτύπωσης προς τα κάτω.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Ευθυγραμμίστε απαλά τα τελικά και πλευρικά τοιχώματα στο χαρτί που έχετε τοποθετήσει.
Βεβαιωθείτε ότι δεν υπάρχει κενό μεταξύ του χαρτιού και των πλευρικών τοιχωμάτων ή του τελικού τοιχώματος.
Όταν τοποθετείτε λεπτό χαρτί, διατηρήστε το κενό μεταξύ του χαρτιού και κάθε πλευρικού τοιχώματος έως 0,5 mm. Εάν το κενό είναι πολύ πλατύ, το χαρτί ενδέχεται να τσαλακωθεί.
Βιδώστε σιγά-σιγά για τη συγκράτηση στη σωστή θέση.
Ασφαλίστε ξανά τα πλευρικά τοιχώματα.
Σπρώξτε προσεκτικά το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τις ρυθμίσεις χαρτιού.
Μπορείτε να τοποθετήσετε φακέλους στους Δίσκους 2 και 3. Όταν τοποθετείτε φακέλους, τοποθετήστε τους με σωστό προσανατολισμό.
Τοποθέτηση διαχωριστικών φύλλων με προεξοχή στους δίσκους 2 και 3
Όταν τοποθετείτε διαχωριστικά φύλλα με προεξοχή, να χρησιμοποιείτε πάντα τον προαιρετικό μηχανισμό συγκράτησης διαχωριστικών φύλλων.
Τοποθετήστε τα διαχωριστικά φύλλα με προεξοχή, ώστε η πλευρά της προεξοχής να είναι ακριβώς απέναντι από τον μηχανισμό συγκράτησης των διαχωριστικών φύλλων.
Πιέζοντας τον μοχλό ελευθέρωσης, ρυθμίστε τη θέση του τοιχώματος τέλους έτσι ώστε ο μηχανισμός συγκράτησης διαχωριστικών φύλλων με προεξοχή να εφάπτεται στα διαχωριστικά φύλλα.
Καθορίστε τις ρυθμίσεις χαρτιού πριν ξεκινήσετε την εκτύπωση.
Τοποθέτηση Χαρτιού στο Δίσκο Bypass
Στο δίσκο Bypass μπορείτε να τοποθετήσετε διαφάνειες, αυτοκόλλητες ετικέτες, ημιδιαφανές χαρτί και χαρτί που δεν μπορεί να τοποθετηθεί στους δίσκους χαρτιού.
Ο μέγιστος αριθμός φύλλων που μπορείτε να τοποθετήσετε ταυτόχρονα εξαρτάται από τον τύπο του χαρτιού.
Προτεινόμενα μεγέθη και τύποι χαρτιού
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. Εάν τοποθετήσετε χαρτί πάνω από την ένδειξη ορίου, οι εικόνες μπορεί να εκτυπώνονται λοξά ή να συμβεί εμπλοκή χαρτιού.
Ανοίξτε το δίσκο Bypass.
Τραβήξτε τη μονάδα επέκτασης προς τα έξω κατά την τοποθέτηση χαρτιού με μέγεθος μεγαλύτερο από A4 ή 81/2 × 11.
Ανοίξτε τις κλειδαριές και στους δύο οδηγούς χαρτιού.

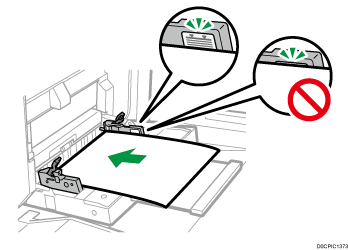

Τοποθετήστε το χαρτί με την πλευρά εκτύπωσης προς τα πάνω, όσο μέσα πάει στο μηχάνημα.
Ξεφυλλίστε τα φύλλα προτού τα τοποθετήσετε, ώστε να μην κολλούν πολλά φύλλα μεταξύ τους και να μην τροφοδοτούνται ταυτόχρονα.
Όταν τοποθετείτε φακέλους ή επιστολόχαρτα, επιβεβαιώστε τον προσανατολισμό, την εμπρός και πίσω όψη, ή τη θέση της γλώσσας.
Προσανατολισμός και συνιστώμενες συνθήκες για φακέλους
Τοποθέτηση χαρτιού σταθερού προσανατολισμού ή χαρτιού δύο όψεων
Τοοπθετήστε τα δάχτυλά σας στις εσοχές στον μποροστινό και τον πίσω οδηγό χαρτιού και ευθυγραμμίστε τους οδηγούς σαρτιού με το μέγεθος χαρτιού.
Αν οι οδηγοί δεν στοιχίζονται με το χαρτί, μπορεί να παραμορφωθεί η εικόνα ή να μην τροφοδοτηθεί σωστά το χαρτί.
Κατά τη συγκράτηση των οδηγών χαρτιού με τα χέρια σας, κλειδώστε ξανά και τους δύο οδηγούς χαρτιού.
Βεβαιωθείτε ότι το σύνολο των κενών μεταξύ του χαρτιού και του μπροστινού και του πίσω οδηγού χαρτιού δεν υπερβαίνει τα 0,75 mm (0,03 ίντσες).
Καθορίστε τις ρυθμίσεις χαρτιού.
Για να τοποθετήσετε χαρτί στον δίσκο bypass, είναι καλύτερο να το προσανατολίζετε προς την κατεύθυνση
.Κάποιοι τύποι χαρτιού μπορεί να μην εντοπίζονται σωστά όταν τοποθετούνται στο δίσκο Bypass. Σε αυτή τη περίπτωση, αφαιρέστε το χαρτί και τοποθετήστε το ξανά στο δίσκο Bypass.
Δεν χρειάζεται να τραβήξετε τη μονάδα επέκτασης προς τα έξω αν είναι εγκατεστημένος ο δίσκος οδηγού στενού φύλλου.
Για να τοποθετήσετε χαρτί με οριζόντιο μήκος μεγαλύτερο των 487,7 mm (19,20 ίντσες), απαιτείται ο δίσκος στενού φύλλου πολλαπλής παράκαμψης ή ο δίσκος οδηγού στενού φύλλου.
Τοποθέτηση Χαρτιού στον Δίσκο Φύλλων Πανό του Δίσκου Bypass Πολλαπλών Χρήσεων
Τοποθέτηση Διαχωριστικών Φύλλων με Προεξοχή στον Δίσκο Bypass
Όταν τοποθετείτε διαχωριστικά φύλλα με προεξοχή, τοποθετήστε τα έτσι ώστε οι προεξοχές να βλέπουν προς τα δεξιά.
Καθορίστε τις ρυθμίσεις χαρτιού πριν ξεκινήσετε την εκτύπωση.
Τοποθέτηση Χαρτιού στον Δίσκο Φύλλων Πανό του Δίσκου Bypass Πολλαπλών Χρήσεων
Ο δίσκος φύλλων πανό του δίσκου bypass πολλαπλών μπορεί να προσαρτηθεί στον δίσκο bypass. Έτσι μπορείτε να τοποθετήσετε χαρτί με οριζόντια διάσταση 487,8 mm (19,21 ίντσες) ή μεγαλύτερο στον δίσκο bypass.
Τραβήξτε το δίσκο στενού φύλλου πολλαπλής παράκαμψης προς τα έξω.
Αφού τραβήξετε το δίσκο στενού φύλλου πολλαπλής παράκαμψης προς τα έξω, ανασηκώστε τον μέχρι να ακουστεί το χαρακτηριστικό κλικ.
Ανασηκώστε το δίσκο στενού φύλλου πολλαπλής παράκαμψης μεχρι να βρίσκεται σε γωνία περίπου 60 μοιρών ως προς το πάτωμα.
Ανοίξτε τη μονάδα επέκτασης.
Ανοίξτε τις κλειδαριές και στους δύο οδηγούς χαρτιού.
Μετακινήστε τους οδηγούς χαρτιού με τον ίδιο τρόπο όπως όταν τοποθετείτε χαρτί στον δίσκο bypass.
Τοποθετήστε το χαρτί με την πλευρά εκτύπωσης προς τα πάνω, όσο μέσα πάει στο μηχάνημα.
Τοοπθετήστε τα δάχτυλά σας στις εσοχές στον μποροστινό και τον πίσω οδηγό χαρτιού και ευθυγραμμίστε τους οδηγούς σαρτιού με το μέγεθος χαρτιού.
Αν οι οδηγοί δεν στοιχίζονται με το χαρτί, μπορεί να παραμορφωθεί η εικόνα ή να μην τροφοδοτηθεί σωστά το χαρτί.
Κατά τη συγκράτηση των οδηγών χαρτιού με τα χέρια σας, κλειδώστε ξανά και τους δύο οδηγούς χαρτιού.
Βεβαιωθείτε ότι το σύνολο των κενών μεταξύ του χαρτιού και του μπροστινού και του πίσω οδηγού χαρτιού δεν υπερβαίνει τα 0,75 mm (0,03 ίντσες).
Καθορίστε τις ρυθμίσεις χαρτιού.
Κλείσιμο του Δίσκου Φύλλων Πανό του Δίσκου Bypass Πολλαπλών Χρήσεων
Τραβήξτε απαλά τη μονάδα επέκτασης και διπλώστε την στο μηχάνημα.
Ανασηκώστε το δίσκο στενού φύλλου πολλαπλής παράκαμψης προς το μηχάνημα μέχρι να ακουστεί το χαρακτηριστικό κλικ και, στη συνέχεια, περιστρέψτε το προς την αντίθετη πλευρά.
Πιέστε το δίσκο στενού φύλλου πολλαπλής παράκαμψης στην αρχική θέση.
Τοποθέτηση Χαρτιού στον Δίσκο Οδήγησης Φύλλων Πανό
Ο δίσκος οδήγησης φύλλων πανό μπορεί να προσαρτηθεί στον LCT μεγάλου πλάτους. Έτσι μπορείτε να τοποθετήσετε χαρτί με οριζόντια διάσταση 487,8 mm (19,21 ίντσες) ή μεγαλύτερο στον δίσκο bypass.
- Όταν ανοίγετε το δίσκο bypass με δίσκο οδήγησης στενού φύλλου εγκατεστημένο, μη βάζετε τα χέρια σας στην εμπρός και πίσω πλευρά του σημείου που υποδεικνύεται από την ετικέτα του δίσκου οδήγησης του στενού φύλλου. Διαφορετικά, τα δάχτυλα σας μπορεί να πιαστούν, με αποτέλεσμα τραυματισμό.
Ανοίξτε το δίσκο Bypass.
Προσέξτε να μην πιάσετε τα χέρια σας μεταξύ του δίσκου bypass και του δίσκου οδήγησης φύλλων πανό.
Ανοίξτε τις κλειδαριές και στους δύο οδηγούς χαρτιού.
Μετακινήστε τους οδηγούς χαρτιού με τον ίδιο τρόπο όπως όταν τοποθετείτε χαρτί στον δίσκο bypass.
Τοποθετήστε το χαρτί με την πλευρά εκτύπωσης προς τα πάνω, όσο μέσα πάει στο μηχάνημα.
Για να τοποθετήσετε χαρτί στο δίσκο οδηγού στενού φύλλου, τοποθετήστε το ξανά πάνω από τη γραμμή συνένωσης του δίσκου παράκαμψης και του δίσκου οδηγού στενού φύλλου.
Τοοπθετήστε τα δάχτυλά σας στις εσοχές στον μποροστινό και τον πίσω οδηγό χαρτιού και ευθυγραμμίστε τους οδηγούς σαρτιού με το μέγεθος χαρτιού.
Αν οι οδηγοί δεν στοιχίζονται με το χαρτί, μπορεί να παραμορφωθεί η εικόνα ή να μην τροφοδοτηθεί σωστά το χαρτί.
Κατά τη συγκράτηση των οδηγών χαρτιού με τα χέρια σας, κλειδώστε ξανά και τους δύο οδηγούς χαρτιού.
Βεβαιωθείτε ότι το σύνολο των κενών μεταξύ του χαρτιού και του μπροστινού και του πίσω οδηγού χαρτιού δεν υπερβαίνει τα 0,75 mm (0,03 ίντσες).
Καθορίστε τις ρυθμίσεις χαρτιού.
Τοποθέτηση χαρτιού στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α)
Ο μέγιστος αριθμός φύλλων που μπορείτε να τοποθετήσετε ταυτόχρονα εξαρτάται από τον τύπο του χαρτιού. Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. Εάν τοποθετήσετε χαρτί πάνω από την ένδειξη ορίου, οι εικόνες μπορεί να εκτυπώνονται λοξά ή να συμβεί εμπλοκή χαρτιού. Για λεπτομέρειες σχετικά με τον μέγιστο αριθμό φύλλων που μπορείτε να τοποθετήσετε για κάθε τύπο χαρτιού, ανατρέξτε στα ακόλουθα:
Ελέγξτε αν οι άκρες του χαρτιού είναι ευθυγραμμισμένες στην αριστερή πλευρά.
Όταν τοποθετείτε λίγα φύλλα χαρτιού, φροντίστε να μην πιέζονται υπερβολικά από τα πλευρικά τοιχώματα. Αν τα πλευρικά τοιχώματα πιέζουν υπερβολικά το χαρτί, ενδέχεται να τσακίσουν οι άκρες ή να προκληθεί λανθασμένη τροφοδοσία του χαρτιού ή, αν το βάρος του χαρτιού είναι μεταξύ 52,3–63,0 g/m2 (14,0–16,9 lb. Bond), ενδέχεται να ζαρώσει.
Ρυθμίστε τα πλευρικά τοιχώματα ανάλογα με το μέγεθος του χαρτιού και κατόπιν ευθυγραμμίστε όλα τα φύλλα της δεσμίδας μεταξύ τους και τοποθετήστε το χαρτί με την όψη εκτύπωσης προς τα επάνω.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Ρυθμίστε το τελικό τοίχωμα.
Τελικό τοίχωμα
Προέκταση
Για να αφαιρέσετε το τελικό τοίχωμα, σύρετέ το προς τα δεξιά πιέζοντας την ασφάλεια προς τα κάτω.
Πιέστε τον διακόπτη ανυψωτήρα στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α).
Η λυχνία του διακόπτη ανυψωτήρα αναβοσβήνει όταν ανεβαίνει ο δίσκος και παραμένει σταθερά αναμμένη όταν σταματήσει.
Εάν θέλετε να προσθέσετε χαρτί ή να αφαιρέσετε μπλοκαρισμένα χαρτιά, πιέστε τον διακόπτη ανυψωτήρα για να κατεβάσετε τον δίσκο.
Καθορίστε τις ρυθμίσεις χαρτιού.
Όταν τοποθετείτε φύλλα μεγέθους A4
, 81/2 × 11 ή μεγαλύτερου μεγέθους στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α), τραβήξτε προς τα έξω την προέκταση.Τα επιστολόχαρτα πρέπει να τοποθετούνται με συγκεκριμένο προσανατολισμό.
Τοποθέτηση χαρτιού σταθερού προσανατολισμού ή χαρτιού δύο όψεων
Στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α) μπορείτε να τοποθετείτε φακέλους. Οι φάκελοι πρέπει να τοποθετούνται με συγκεκριμένο προσανατολισμό.
Ορίστε τα μεγέθη του χαρτιού που δεν εντοπίζονται αυτόματα.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Τοποθέτηση διαχωριστικών με προεξοχή στον δίσκο bypass πολλαπλών χρήσεων (Δίσκος Α)
Όταν τοποθετείτε διαχωριστικά φύλλα με προεξοχή, να χρησιμοποιείτε πάντα το τοίχωμα στηλοθέτη. Οι προεξοχές πρέπει να τοποθετούνται στη δεξιά πλευρά του δίσκου Bypass πολλαπλών χρήσεων (Δίσκος Α).
Καθορίστε τις ρυθμίσεις χαρτιού πριν ξεκινήσετε την εκτύπωση.
Τοίχωμα προεξοχής
Τελικό τοίχωμα
Τοποθέτηση Χαρτιού στον Δίσκο Μεγάλης Χωρητικότητας (LCT)
(κυρίως Ευρώπη και Ασία)
Ο LCT υποστηρίζει μόνο χαρτί A4. Αν θέλετε να εκτυπώσετε σε χαρτί 81/2 × 11 ή B5 JIS από το δίσκο μεγάλης χωρητικότητας (LCT), επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.
(κυρίως Βόρεια Αμερική)
Ο LCT υποστηρίζει μόνο χαρτί 81/2 × 11. Αν θέλετε να εκτυπώσετε σε χαρτί A4 ή B5 JIS από το δίσκο μεγάλης χωρητικότητας (LCT), επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.
Για την τοποθέτηση χαρτιού A4, B4 JIS, 81/2 × 14, ή 81/2 × 11 απαιτείται η μονάδα προέκτασης.
Ελέγξτε αν οι άκρες του χαρτιού είναι ευθυγραμμισμένες στην αριστερή πλευρά.
Ελέγξτε ότι το χαρτί στο δίσκο χαρτιού δεν χρησιμοποιείται και ανοίξτε το πάνω καπάκι του LCT.
Τοποθετήστε χαρτί στο δίσκο χαρτιού με την πλευρά εκτύπωσης προς τα επάνω.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Πατήστε το πλήκτρο [Κάτω].
Το κουμπί αναβοσβήνει όταν η κάτω πλάκα μετακινείται προς τα κάτω.
Τοποθετήστε χαρτί επαναλαμβάνοντας τα βήματα 2 και 3.
Κλείστε το πάνω καπάκι του δίσκου μεγάλης χωρητικότητας (LCT).
Καθορίστε τις ρυθμίσεις χαρτιού.
Τοποθέτηση Χαρτιού στον LCT Μεγάλου Πλάτους
Μπορούν να τοποθετηθούν διάφορα μεγέθη χαρτιού στους LCT μεγάλου πλάτους, προσαρμόζοντας τη θέση των πλευρικών τοιχωμάτων και του τελικού τοιχώματος.
Ελέγξτε αν οι άκρες του χαρτιού είναι ευθυγραμμισμένες με την αριστερή πλευρά.
Όταν τοποθετείτε ημιδιαφανές χαρτί, πρέπει να χρησιμοποιείτε πάντα χαρτί με μακριές ίνες και να ορίζετε την κατεύθυνση του χαρτιού με βάση τις ίνες.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Αφαιρέστε το χαρτί, εάν υπάρχει.
Χαλαρώστε τις βίδες που κρατούν τα πλευρικά τοιχώματα στη θέση τους.
Πιάστε τα σημεία των πλευρικών τοιχωμάτων που επισημαίνονται και σύρετε τα τοιχώματα προς τα έξω.
Σύρετε το τελικό τοίχωμα προς τα έξω, καθώς πιέζετε το κουμπί απελευθέρωσης του τελικού τοιχώματος.
Τοποθετήστε χαρτί στο δίσκο χαρτιού με την πλευρά εκτύπωσης προς τα επάνω.
Τοποθετήστε μια στοίβα χαρτιού με ύψος περίπου 5–10 mm (0,2–0,4 ίντσες), χρησιμοποιώντας το σύμβολο στο κάτω μέρος του πλευρικού τοιχώματος ως οδηγό.
Βεβαιωθείτε ότι το χαρτί στερεώνεται πάνω από τις πλάκες υποστήριξης και στις δύο πλευρές.
Στοιχίστε το χαρτί, στο αριστερό τοίχωμα και ευθυγραμμίστε τις άκρες του χαρτιού.
Πλάκα στήριξης
Πιάστε τα σημεία των πλευρικών τοιχωμάτων που επισημαίνονται και ρυθμίστε τα τοιχώματα ανάλογα με το μέγεθος του χαρτιού.
Στοιχίστε το χαρτί στις προεξοχές στο κάτω μέρος του εσωτερικού πλευρικού τοιχώματος. Βεβαιωθείτε ότι δεν υπάρχει κενό μεταξύ του χαρτιού και των πλευρικών τοιχωμάτων.
Βεβαιωθείτε ότι οι θέσεις των αριθμών κλίμακας στο επάνω μέρος των πλευρικών τοιχωμάτων είναι σχεδόν ίδιες. Κατά την τοποθέτηση χαρτιού με κανονικό μέγεθος, ευθυγραμμίστε τις οπές βιδώματος στα πλευρικά τοιχώματα με το σημάδι του μεγέθους χαρτιού.
Κρατήστε το εσωτερικό τοίχωμα και, στη συνέχεια, σφίξτε τις βίδες στο εσωτερικό τοίχωμα.
Συνδέστε με τον ίδιο τρόπο το μπροστινό τοίχωμα.
Τοποθετήστε επιπλέον φύλλα, εάν χρειάζεται.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Ενώ πατάτε το κουμπί αποδέσμευσης του τελικού τοιχώματος, ευθυγραμμίστε απαλά το τελικό τοίχωμα με το χαρτί που τοποθετήσατε.
Βεβαιωθείτε ότι δεν υπάρχει κενό μεταξύ του χαρτιού και του τελικού τοιχώματος.
Σπρώξτε προσεκτικά όλο το δίσκο χαρτιού προς τα μέσα.
Αν πιέσετε με μεγάλη δύναμη το δίσκο χαρτιού όταν τον τοποθετείτε ξανά στη θέση του, η θέση του χαρτιού μπορεί να αλλάξει και να μειωθεί η ακρίβεια εκτύπωσης.
Καθορίστε τις ρυθμίσεις χαρτιού.
Εάν επιλέξετε Βάρος Χαρτιού 6 έως 9, [Χαρτί Επικ.:Πολύ Γυαλ.], [Με Επικ: Γυαλ], [Με Επικάλ:Ματ], [Χαρτί Ετικετών] ή [Διαφάνεια] στις [Ρυθμίσ. Χαρτιού Δίσκου], διοχετεύεται αυτόματα αέρας και ξεφυλλίζει το χαρτί που έχετε τοποθετήσει στην LCT μεγάλου πλάτους. Ξεφυλλίστε αυτό το χαρτί πριν το τοποθετήσετε.
Στον LCT μεγάλου πλάτους μπορείτε να τοποθετήσετε φακέλους. Όταν τοποθετείτε φακέλους, τοποθετήστε τους με το σωστό προσανατολισμό.
Τοποθέτηση Διαχωριστικών Φύλλων με Προεξοχή στον LCT Μεγάλου Πλάτους
Όταν τοποθετείτε διαχωριστικά με προεξοχή, προσαρτήστε το τοίχωμα διαχωριστικών φύλλων με προεξοχή.
Ανοίξτε το εμπρός καπάκι του LCT μεγάλου πλάτους και κατόπιν αφαιρέστε το τοίχωμα διαχωριστικών φύλλων με προεξοχή.
Κλείστε το μπροστινό καπάκι.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Ρυθμίστε τα πλευρικά τοιχώματα στο μέγεθος των διαχωριστικών με προεξοχή που θα τοποθετηθούν και, στη συνέχεια, τοποθετήστε τα.
Προσαρτήστε το τοίχωμα διαχωριστικών φύλλων με προεξοχή και κατόπιν ευθυγραμμίστε απαλά το τοίχωμα τέλους με το χαρτί που τοποθετήσατε, πιέζοντας παράλληλα το κουμπί ελευθέρωσης του τοιχώματος τέλους.
Σπρώξτε προσεκτικά όλο το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τις ρυθμίσεις χαρτιού.
Επανατοποθετήστε το τοίχωμα διαχωριστικών φύλλων με προεξοχή στη θέση του μετά τη χρήση.
Τοποθέτηση Χαρτιού με Κατακόρυφη Διάσταση 100,0 mm έως 139,2 mm στον LCT Μεγάλου Πλάτος
Κατά την τοποθέτηση χαρτιού με μήκος κατακόρυφα 100,0 έως 139,2 mm, προσαρτήστε τα πλευρικά τοιχώματα ταχυδρομικών καρτών.
Ανοίξτε το εμπρός καπάκι του LCT μεγάλου πλάτους, αφαιρέστε τις βίδες από τα πλευρικά τοιχώματα ταχυδρομικών καρτών και κατόπιν βγάλτε τα έξω.
Κλείστε το μπροστινό καπάκι.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Εφαρμόστε την εσοχή στο κάτω μέρος του πλευρικού τοιχώματος καρτ ποστάλ με την ένδειξη ορίου στην κεφαλή της βίδας στο κάτω μέρος του εσωτερικού πλευρικού τοιχώματος.
Εφαρμόστε την οπή στο πάνω μέρος του πλευρικού τοιχώματος καρτ ποστάλ μέσα στην προεξοχή στο πάνω μέρος του πλευρικού τοιχώματος.
Ρυθμίστε το άλλο πλευρικό τοίχωμα καρτ ποστάλ στο μπροστινό πλευρικό τοίχωμα με τον ίδιο τρόπο.
Στερεώστε τα πλευρικά τοιχώματα καρτ ποστάλ με τις βίδες.
Ευθυγραμμίστε το τελικό τοίχωμα και τα πλευρικά τοιχώματα με το μέγεθος χαρτιού που θα τοποθετηθεί και, στη συνέχεια, τοποθετήστε το χαρτί.
Σπρώξτε προσεκτικά όλο το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τις ρυθμίσεις χαρτιού.
Τοποθετήστε τα πλευρικά τοιχώματα καρτ ποστάλ στη θέση τους μετά τη χρήση.
Τοποθέτηση Κατακόρυφα Χαρτιού B5 ή Μεγαλύτερου στον LCT Μεγάλου Πλάτους
Όταν τοποθετείτε χαρτί μεγέθους B5 JIS ή μεγαλύτερο, προσαρτήστε τα στηρίγματα χαρτιού.
Ανοίξτε το εμπρός καπάκι του LCT μεγάλου πλάτους, αφαιρέστε τις βίδες από τα πλευρικά τοιχώματα ταχυδρομικών καρτών και κατόπιν βγάλτε τα έξω.
Βγάλτε έξω τα στηρίγματα χαρτιού.
Επανατοποθετήστε τα πλευρικά τοιχώματα ταχυδρομικών καρτών και κατόπιν κλείστε το εμπρός καπάκι του LCT μεγάλου πλάτους.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Χαλαρώστε τις βίδες που κρατούν τα πλευρικά τοιχώματα στη θέση τους.
Σύρετε το τοίχωμα τέλους και τα πλευρικά τοιχώματα προς τα έξω.
Για να σύρετε το τοίχωμα τέλους, πιέστε το κουμπί ελευθέρωσης καθώς το μετακινείτε.
Προσαρτήστε τα στηρίγματα χαρτιού προσαρμόζοντας την αυλάκωση των στηριγμάτων χαρτιού μέσα στα ελάσματα στήριξης των τοιχωμάτων.
Ελέγξτε τη σύνδεση των στηριγμάτων χαρτιού και των πλευρικών τοιχωμάτων μετακινώντας τα πλευρικά τοιχώματα.
Ευθυγραμμίστε το τελικό τοίχωμα και τα πλευρικά τοιχώματα με το μέγεθος χαρτιού που θα τοποθετηθεί και, στη συνέχεια, τοποθετήστε το χαρτί.
Σπρώξτε προσεκτικά όλο το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τις ρυθμίσεις χαρτιού.
Επανατοποθετήστε τα στηρίγματα χαρτιού μετά τη χρήση.
Τοποθέτηση Χαρτιού στον LCT Μεγάλου Πλάτους Δύο Δίσκων
Ο LCT μεγάλου πλάτους δύο δίσκων αναγνωρίζεται ως Δίσκος T1 και T2.
Για να χρησιμοποιήσετε αυτογραφικό χαρτί, απαιτείται η προαιρετική μονάδα αυτογραφικού χαρτιού.
Ελέγξτε αν οι άκρες του χαρτιού είναι ευθυγραμμισμένες με την αριστερή πλευρά.
Όταν χρησιμοποιείτε χαρτί με Βάρος Χαρτιού 8 και καμπύλωση κύρτωσης μεγαλύτερη των 5 mm, χαρτί με Βάρος Χαρτιού 9 και καμπύλωση κύρτωσης μεγαλύτερη των 3 mm ή χαρτί με πάχος 350 gsm ή μεγαλύτερο και καμπύλωση κύρτωσης, ενδέχεται να συμβεί εμπλοκή χαρτιού εάν το ύψος της στοίβας χαρτιού είναι μικρότερο των 4 mm. Για να χρησιμοποιήσετε χαρτί το οποίο βρίσκεται σε αυτήν την κατάσταση, τοποθετήστε το στον δίσκο ως εξής:
Τοποθετήστε 5 έως 10 φύλλα περισσότερα από αυτά που σκοπεύετε να εκτυπώσετε
Διορθώστε την καμπύλωση πριν τοποθετήσετε το χαρτί
Γυρίστε ανάποδα το χαρτί έτσι ώστε να έχει κοίλη καμπύλωση
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Αφαιρέστε το χαρτί, εάν υπάρχει.
Απασφαλίστε το τελικό τοίχωμα.
Απασφαλίστε το πλευρικό τοίχωμα.
Τοποθετήστε χαρτί, ευθυγραμμίζοντας το χαρτί με την αριστερή πλευρά του δίσκου χαρτιού.
Τοποθετήστε το χαρτί με την όψη εκτύπωσης προς τα πάνω.
Τοποθετήστε μια στοίβα χαρτιού ύψους περίπου 5–10 mm.
Βεβαιωθείτε ότι το χαρτί στέκεται πάνω από τις πλάκες υποστήριξης και στις δύο πλευρές.
Όταν τοποθετείτε χαρτί μεγέθους 204 mm ή μικρότερου, αφαιρέστε τις πλάκες υποστήριξης από το κάτω μέρος του δίσκου χαρτιού.
Πλάκες υποστήριξης
Πιάστε σταθερά τα πλευρικά τοιχώματα με τα δάκτυλά σας και προσαρμόστε τα πλευρικά τοιχώματα στο μέγεθος του χαρτιού.
Τοποθετήστε το χαρτί σε επαφή με το κάτω μέρος του εσωτερικού πλευρικού τοιχώματος.
Βεβαιωθείτε ότι οι αριθμοί κλίμακας στο πάνω μέρος των πλευρικών τοιχωμάτων είναι περίπου ίδιοι.
Τοποθετήστε επιπλέον φύλλα, εάν χρειάζεται.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Εφαρμόστε σφιχτά το τελικό τοίχωμα στο τοποθετημένο χαρτί και, στη συνέχεια, ασφαλίστε ξανά το τελικό τοίχωμα.
Βεβαιωθείτε ότι δεν υπάρχουν κενά μεταξύ του χαρτιού και του τελικού τοιχώματος.
Σπρώξτε προσεκτικά τον δίσκο χαρτιού πλήρως μέσα, μέχρι να κάνει κλικ.
Καθορίστε τις ρυθμίσεις χαρτιού.
Μην ωθείτε την πρέσα χαρτιού στο πάνω μέρος του πλευρικού τοιχώματος. Αν ωθηθεί προς τα μέσα, επαναφέρετέ την στην αρχική της θέση με το χέρι.
Κατά την εκτύπωση σε κανονικό χαρτί μήκους 487,8 mm ή μεγαλύτερου με πάχος Βάρος Χαρτιού 2 ή μικρότερο ή σε χαρτί με επικάλυψη με πάχος Βάρος Χαρτιού 3 ή μικρότερο, το χαρτί που εξάγεται μπορεί να καμφθεί στον δίσκο εξόδου χαρτιού και να κυρτωθεί ή να εμπλακεί στην είσοδο εξόδου χαρτιού. Σε αυτήν την περίπτωση, χρησιμοποιήστε χαρτί με μακριές ίνες. Αν το χαρτί που εξάγεται εξακολουθεί να κάμπτεται όταν χρησιμοποιείται χαρτί με επικάλυψη με μακριές ίνες βάρους Βάρος Χαρτιού 3 ή μικρότερου, αφαιρέστε το χαρτί που εξάγεται ένα προς ένα ή τοποθετήστε ένα μόνο φύλλο χαρτιού στον δίσκο μετατόπισης και, κατόπιν, συνεχίστε την εκτύπωση.
Αφού σύρετε τον δίσκο χαρτιού προς τα μέσα, βεβαιωθείτε ότι το μέγεθος χαρτιού έχει αλλάξει σωστά στην αρχική οθόνη του εκτυπωτή. Για να εμφανίσετε την αρχική οθόνη του εκτυπωτή, εμφανίστε την αρχική οθόνη και πατήστε εικονίδιο [Εκτυπωτής (Κλασικό)].
Στο LCT μεγάλου πλάτους δύο δίσκων μπορείτε να τοποθετήσετε φακέλους. Όταν τοποθετείτε φακέλους, τοποθετήστε τους με το σωστό προσανατολισμό.
Όταν τοποθετείτε χαρτί πλάτους 420,0 mm ή μεγαλύτερου στον δίσκο φύλλων αφίσας του LCT μεγάλου πλάτους δύο δίσκων, τοποθετήστε το ως εξής:
Πιέστε τον διακόπτη ανυψωτήρα, για να μετακινήσετε την κάτω πλάκα προς τα κάτω έως ότου σβήσει η λυχνία και, στη συνέχεια, ανοίξτε το καπάκι και τοποθετήστε το χαρτί.
Συγκρατήστε το χαρτί κατά μήκος και τοποθετήστε το λίγο-λίγο.
Αν τοποθετήσετε χαρτί μικρού πάχους ή χαρτί με επικάλυψη, τοποθετήστε το λίγο-λίγο. Πιέστε προς τα κάτω το χαρτί ενώ το τοποθετείτε, ώστε να μη μεταφέρεται το χαρτί που βρίσκεται στο κάτω μέρος.
Αν τοποθετήσετε χαρτί μεγάλου πάχους, τοποθετήστε το λίγο-λίγο και ευθυγραμμίστε το πλευρικό τοίχωμα με την οριζόντια πλευρά του χαρτιού.
Βεβαιωθείτε ότι το χαρτί έχει τοποθετηθεί έως το πίσω μέρος του δίσκου τροφοδοσίας χαρτιού και ελέγξετε την ετικέτα στην οποία είναι τυπωμένα τα μεγέθη χαρτιού για τον δίσκο χαρτιού.
Όταν τοποθετείτε χαρτί πλάτους 420,0-559,9 mm, χρησιμοποιείτε δύο τοιχώματα βραχέος άκρου.
Προέκταση πλευρικού τοιχώματος
Πλευρικό τοίχωμα
Τοιχώματα μικρού άκρου
Όταν τοποθετείτε χαρτί πλάτους 560,0-700,0 mm, χρησιμοποιείτε ένα τοίχωμα επιμήκους άκρου.
Προέκταση πλευρικού τοιχώματος
Πλευρικό τοίχωμα
Τοιχώματα μεγάλου άκρου
Όταν τοποθετείτε χαρτί, τοποθετήστε το χαρτί και ρυθμίστε το βοηθητικό πλευρικό τοίχωμα. Ευθυγραμμίστε το βοηθητικό πλευρικό τοίχωμα με την πλευρά του χαρτιού που βρίσκεται πιο ψηλά από την προέκταση του πλευρικού τοιχώματος.
Προσαρμόστε τα πλευρικά τοιχώματα ανάλογα με τις αντίστοιχες οδηγίες στην ετικέτα που είναι προσαρτημένη στον δίσκο.
Τοποθέτηση Διαχωριστικών Φύλλων με Προεξοχή στον LCT Μεγάλου Πλάτους Δύο Δίσκων
Όταν τοποθετείτε διαχωριστικά με προεξοχή, προσαρτήστε το τοίχωμα προεξοχής.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Αφαιρέστε το τοίχωμα προεξοχής από τη θήκη στη δεξιά πλευρά του δίσκου χαρτιού.
Προσαρμόστε τα πλευρικά τοιχώματα ανάλογα με το μέγεθος των διαχωριστικών με προεξοχή που θα τοποθετηθούν και κατόπιν τοποθετήστε τα διαχωριστικά με προεξοχή.
Τοποθετήστε τα διαχωριστικά με προεξοχή έτσι ώστε η πλευρά τους στην οποία υπάρχουν οι προεξοχές να κοιτάζει προς το τοίχωμα τέλους.
Προσαρτήστε το τοίχωμα προεξοχής και, στη συνέχεια, ευθυγραμμίστε το τελικό τοίχωμα απαλά με το χαρτί που τοποθετήσατε, πιέζοντας παράλληλα το κουμπί αποδέσμευσης του τελικού τοιχώματος.
Σπρώξτε προσεκτικά τον δίσκο χαρτιού πλήρως μέσα, μέχρι να κάνει κλικ.
Καθορίστε τις ρυθμίσεις χαρτιού.
Τοποθετήστε το τοίχωμα προεξοχής στη θέση του μετά τη χρήση.
Προσάρτηση της μικρής γλωττίδας του τοιχώματος τέλους στον LCT μεγάλου πλάτους δύο δίσκων
Όταν τοποθετείτε το ακόλουθο χαρτί, προσαρτήστε το μικρό προεξέχον άκρο τοιχώματος:
B5 JIS
(πλάτος: 182 mm· μήκος: 257 mm)–SRA4 (πλάτος: 225 mm· μήκος: 320 mm) με Βάρος Χαρτιού 9Αυτογραφικό χαρτί με Βάρος Χαρτιού 2 ή λιγότερο
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Αφαιρέστε το μικρό προεξέχον άκρο τοιχώματος από τη θήκη στη δεξιά πλευρά του δίσκου τροφοδοσίας χαρτιού.
Ρυθμίστε τα πλαϊνά τοιχώματα ανάλογα με το μέγεθος του χαρτιού που θα τοποθετηθεί και κατόπιν τοποθετήστε το χαρτί μέσα στον δίσκο.
Προσαρτήστε το μικρό προεξέχον άκρο τοιχώματος και, στη συνέχεια, ευθυγραμμίστε το άκρο τοιχώματος απαλά με το χαρτί που τοποθετήσατε, πιέζοντας παράλληλα το κουμπί αποδέσμευσης του άκρου τοιχώματος.
Σπρώξτε προσεκτικά τον δίσκο χαρτιού πλήρως μέσα, μέχρι να κάνει κλικ.
Καθορίστε τις ρυθμίσεις χαρτιού.
Τοποθετήστε το μικρό προεξέχον άκρο τοιχώματος στη θέση του μετά τη χρήση.
Τοποθέτηση χαρτιού στον τροφοδότη προτυπωμένων
Μην τοποθετείτε πράγματα ή αφήνετε έγγραφα πάνω στον αισθητήρα. Αυτό μπορεί να μην επιτρέψει τη σωστή σάρωση του μεγέθους χαρτιού ή να δημιουργήσει εμπλοκές.
Όταν χρησιμοποιείτε τη λειτουργία Δίπλωμα Ζ, το χαρτί στον τροφοδότη προτυπωμένων πρέπει να έχει το ίδιο μέγεθος με τις εκτυπώσεις μετά το δίπλωμα. Έάν το χαρτί στον τροφοδότη προτυπωμένων είναι μεγαλύτερο από τα φύλλα με το δίπλωμα Ζ, μπορεί να συμβεί εμπλοκή στην τροφοδοσία.
Μην χρησιμοποιείτε χαρτί στο οποίο έχει ήδη γίνει εκτύπωση από αυτό το μηχάνημα.
Τοποθετήστε το χαρτί, τακτοποιημένο σε σωστή σειρά.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Προσαρμόστε τα πλευρικά τοιχώματα στο μέγεθος του χαρτιού.
Τοποθετήστε το χαρτί με την εκτυπωμένη πλευρά του (την μπροστινή πλευρά) προς τα πάνω.
Τοποθετήστε το χαρτί στον τροφοδότη προτυπωμένων με τον ίδιο προσανατολισμό που έχει και το χαρτί στο δίσκο χαρτιού.
Η θέση συρραφής ή η θέση διάτρησης θα είναι στην αριστερή πλευρά του χαρτιού, όπως βλέπετε το μηχάνημα.
Για να τοποθετήσετε χαρτί στον τροφοδότη προτυπωμένων, ευθυγραμμμίστε τον προσανατολισμό των πρωτότυπων στον ADF όπως απεικονίζεται παρακάτω.
Τροφοδότης Προτυπωμένων
ADF
Τοποθέτηση Χαρτιού στον Διπλό Τροφοδότη Προτυπωμένων Φύλλων
Μην τοποθετείτε πράγματα ή αφήνετε έγγραφα πάνω στον αισθητήρα. Αυτό μπορεί να μην επιτρέψει τη σωστή σάρωση του μεγέθους χαρτιού ή να δημιουργήσει εμπλοκές.
Τοποθετήστε χαρτί στον Πάνω Δίσκ Τροφ Προτυπ και στον Κάτω Δίσκ Τροφ Προτυπ με τον ίδιο τρόπο. Περιγράφεται η διαδικασία για τον Πάνω Δίσκ Τροφ Προτυπ.
Καθώς πιέζετε το μοχλό απελευθέρωσης, ευθυγραμμίστε τα πλευρικά τοιχώματα με το μέγεθος χαρτιού που πρόκειται να τοποθετηθεί.
Τοποθετήστε το χαρτί, τακτοποιημένο σε σωστή σειρά.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Ο τροφοδότης προτυπωμένων εκκινεί αυτόματα τη λειτουργία του λίγο αφού τοποθετήσετε χαρτί. Προσαρμόστε τα πλευρικά τοιχώματα και το τοίχωμα τέλους πριν από αυτό.
Ευθυγραμμίστε τα πλευρικά τοιχώματα πιέζοντας τα απαλά στο χαρτί που τοποθετήσατε, εάν χρειαστεί.
Πιέζοντας τον μοχλό ελευθέρωσης, προσαρμόστε το τοίχωμα τέλους ανάλογα με το μέγεθος του χαρτιού.
Καθορίστε τις ρυθμίσεις χαρτιού.
Τοποθετήστε το χαρτί με την εκτυπωμένη πλευρά του (την μπροστινή πλευρά) προς τα πάνω.
Τοποθετήστε χαρτί στον τροφοδότη προτυπωμένων δύο θέσεων με τον ίδιο προσανατολισμό που έχει και το χαρτί στο δίσκο χαρτιού.
Η θέση συρραφής ή η θέση διάτρησης θα είναι στην αριστερή πλευρά του χαρτιού, όπως βλέπετε το μηχάνημα.
Για να τοποθετήσετε χαρτί στον τροφοδότη προτυπωμένων δύο θέσεων, ευθυγραμμίστε τον προσανατολισμό των πρωτότυπων στον ADF όπως απεικονίζεται παρακάτω.
Τροφοδότης προτυπωμένων δύο θέσεων
ADF
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Πατήστε [Ρυθμ. Χαρτ. Δίσκου] στην Αρχική οθόνη.
Επιλέξτε τον δίσκο για τον οποίο θέλετε να αλλάξετε το μέγεθος χαρτιού.
Πατήστε το πλήκτρο [Χειροκίν Ρυθμ Χαρτιού].
Πατήστε την καρτέλα [Μέγ. Χαρτιού].
Το μέγεθος του χαρτιού στον Δίσκο 1 και στον δίσκο μεγάλης χωρητικότητας (LCT) είναι σταθερό και δεν μπορεί να αλλαχτεί.
Επιλέξτε το μέγεθος του τοποθετημένου χαρτιού και πατήστε [OK].
Πατήστε [Αρχική σελίδα] (
) για να κλείσετε την οθόνη [Ρυθμ. Χαρτ. Δίσκου].
Καθορισμός Χαρτιού Προσαρμοσμένου Μεγέθους
Πατήστε [Ρυθμ. Χαρτ. Δίσκου] στην Αρχική οθόνη.
Επιλέξτε τον δίσκο για τον οποίο θέλετε να αλλάξετε το μέγεθος χαρτιού.
Πατήστε το πλήκτρο [Χειροκίν Ρυθμ Χαρτιού].
Πατήστε την καρτέλα [Μέγ. Χαρτιού].
Το μέγεθος του χαρτιού στον Δίσκο 1 και στον δίσκο μεγάλης χωρητικότητας (LCT) είναι σταθερό και δεν μπορεί να αλλαχτεί.
Πατήστε [Προσαρμ. Μέγεθος].
Αν έχετε ήδη ορίσει προσαρμοσμένο μέγεθος, πατήστε [Αλλαγή Μεγέθ.].
Πατήστε [Κατακόρυφα].
Εισάγετε το κάθετο μέγεθος χρησιμοποιώντας τα αριθμητικά πλήκτρα και πατήστε [
].
Πατήστε [Οριζόντια].
Εισάγετε το οριζόντιο μέγεθος χρησιμοποιώντας τα αριθμητικά πλήκτρα και πατήστε [].
Πατήστε δύο φορές [OK].
Πατήστε [Αρχική σελίδα] () για να κλείσετε την οθόνη [Ρυθμ. Χαρτ. Δίσκου].
