Průvodce názvy a funkcemi součástí

VÝSTRAHA

Neblokujte ventilační otvory zařízení. Pokud tak učiníte, může následkem přehřátí vnitřních komponent zařízení vzniknout požár.

ADF je zkratka pro automatický podavač dokumentů.

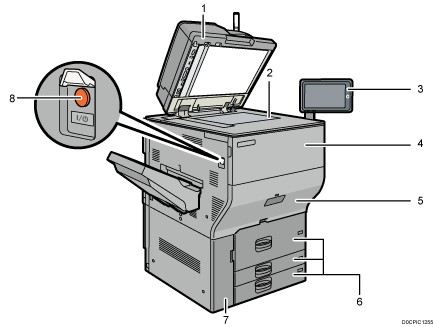

Automatický podavač dokumentů (ADF)
Pokud pokládáte originál(y) na expoziční sklo, sklopte podavač dolů.
Pro skenování více originálů najednou je vložte do ADF lícem nahoru. Budou podávány jeden po druhém.
ADF naskenuje obě strany originálu současně.
Vkládání originálů do automatického podavače originálů (ADF)
Expoziční sklo
Originály pokládejte kopírovanou stranou dolů.
Vložení originálu na expoziční sklo
Ovládací panel
Názvy a funkce ovládacího panelu
Přední kryt
Otevřete jej při výměně tonerových kazet.
Zásobník
Pokud dojde k uvíznutí papíru, vytáhněte zásobník.
Zásobníky papíru (zásobníky 1-3)
Sem vkládejte papír. Zásobník 1 je tandemový zásobník, ve kterém se papír z levé strany automaticky přesouvá doprava v okamžiku, kdy dojde papír.
Vkládání papíru do zásobníků
Spodní přední kryt
Otevřete jej, jestliže chcete vyměnit odpadní nádobu toneru.
Hlavní spínač napájení
Pokud chcete zařízení zapnout nebo vypnout, otevřete kryt hlavního spínače a spínač stiskněte.
Zapnutí a vypnutí napájení

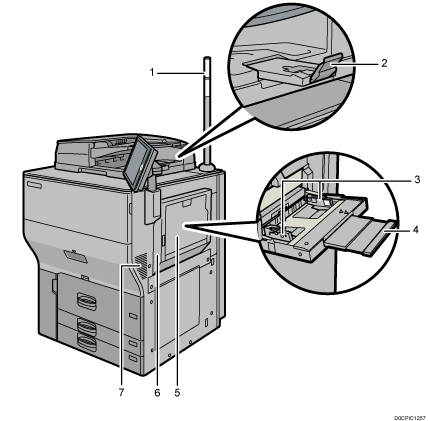

Výstražný indikátor
Průvodce funkcemi výstražného indikátoru
Nástavec vstupní přihrádky ADF
Vytáhněte tento nástavec pro podporu větších papírů.
Vodítka papíru
Při vkládání papíru do bočního zásobníku zarovnejte vodítka podle papíru.
Nástavec
Vkládáte-li do bočního zásobníku listy větší než formát A4, 8¹/₂ × 11, povytáhněte nástavec.
Boční zásobník
Použijte ke kopírování nebo tisku na samolepicí štítky, průsvitný papír a papír, který nelze vložit do std. zásobníků papíru.
Vkládání papíru do bočního zásobníku
Pravý horní kryt
Otevřete jej při odstraňování uvízlého papíru.
Ventilační otvory
Brání přehřátí.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.

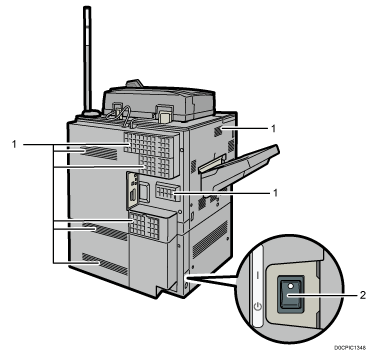

Ventilační otvory
Brání přehřátí.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.
Spínač antikondenzačního ohřívače
Zabraňuje zásobníku absorbovat vlhkost. Je-li vlhkost vysoká a teplota je nízká, zapněte tento přepínač, dojde tak k absorbci vlkosti ze zásobníků papíru a zabráníte tak snížení kvality tisku.

VÝSTRAHA

Když je výstražný indikátor instalován na zařízení, netlačte na něj ani za něj netahejte. Mohlo by dojít k poškození nebo nesprávné funkčnosti výstražného indikátoru nebo zařízení.

Výstražný indikátor upozorňuje uživatele světelným signálem, že došlo k uvíznutí nebo spotřebování papíru.

Barvy indikace a jejich významy jsou následující:

Indikátor	Stav
Spodní indikátor svítí modře.	Tisk
Spodní indikátor bliká modře.	Skenování Vstup dat
Horní indikátor svítí červeně.	Došlo k chybě (Například) Je zobrazena zpráva ohledně volání servisu Uvíznutí papíru Došel papír Došel toner Přetečení paměti Přečtěte si zprávu na displeji a proveďte odpovídající zásah.
Horní indikátor bliká žlutě.	Varování (Například) Téměř došel toner. Odpadní nádoba toneru je téměř plná. Odpadní nádoba toneru je plná Přečtěte si zprávu na displeji a proveďte odpovídající zásah.
