Carregar paper a la safata de paper

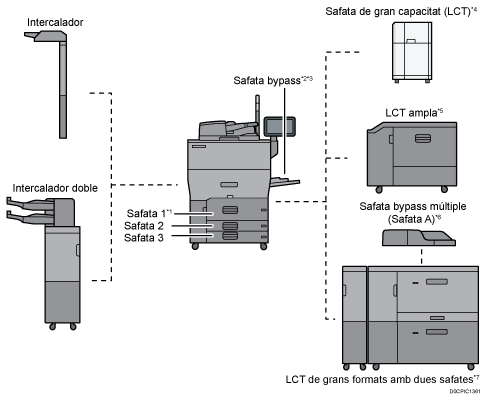

El mètode per carregar paper varia en cada tipus de safata.
- En substituir paper o extreure paper encallat, aneu amb compte de no agafar-vos ni lesionar-vos els dits.
*1 Es pot connectar la unitat de safata A3/11 × 17.
*2 Es pot connectar la safata de la guia de bàners.
*3 En cas que estigui connectada l'LCT ampla de dues safates, aquesta opció no està disponible.
*4 Es pot connectar la unitat d'extensió de l'LCT.
*5 Es pot connectar la safata de la guia de bàners.
*6 Es pot connectar la safata de bàners de la safata bypass múltiple (safata A).
*7 Es pot connectar la safata de bàners de l'LCT ampla de dues safates.
Abans de carregar paper en una safata, comproveu la mida i el tipus de paper que s'hi pot carregar i confirmeu la mida de paper que es detecta automàticament.
En carregar paper d'una mida que no es detecti automàticament, especifiqueu la mida de paper a [Paràmetres paper safata].
Especificar la mida de paper que no es detecta automàticament
Comproveu la configuració del paper abans d'imprimir. Si el paper és diferent del que s'ha establert a la configuració, es produirà un error d'incompatibilitat en imprimir.
Alliseu el paper ondulat o abombat abans de carregar-lo.
En carregar paper en una safata que té uns quants fulls de paper, la màquina podria agafar diversos fulls de la safata al mateix temps. Extraieu tots els fulls, venteu-los i tot seguit torneu-los a carregar.
És possible que escolteu el soroll del frec del paper. Això no vol dir que funcioni malament.
No hi col·loqueu més paper del que indica la marca del límit.
Ventar el paper
Si carregueu paper cuixé, paper d'etiquetes, transparències, o paper gruixut de 150,1-300,0 g/m2 (55,1 lb. Cover-198,0 lb. Index), és important que venteu bé els fulls. Si no ho feu, es pot produir un problema d'alimentació. Si la màquina extreu diversos fulls de paper junts o si no extreu paper, venteu el paper i torneu-lo a col·locar.
Afluixeu la pila fullejant ràpidament els fulls de paper.
Subjecteu la pila pels costats més petits i flexioneu-la cap endavant i endarrere per crear espais entre els fulls. Repetiu aquesta acció diverses vegades.
Assegureu-vos que quedi espai entre els fulls.
Aguanteu el feix de paper amb les dues mans i doneu copets als cantells llargs i curts del paper contra una superfície planera per alinear-los.
Càrrega de paper a la safata 1
(principalment, Europa i Àsia)
La safata 1 només pot contenir paper A4
. Si voleu imprimir en 81/2" × 11" des de la safata 1, poseu-vos en contacte amb el representant del servei tècnic.
(principalment, Amèrica del Nord)
La safata 1 pot mantenir només paper de 81/2 × 11. Si voleu imprimir en paper A4 des de la safata 1, poseu-vos en contacte amb el representant del servei tècnic.
Quan s'acaba el paper carregat al cantó dret de la safata 1, el paper de l'esquerra es desplaça automàticament a la dreta. No extraieu la safata 1 mentre la safata està movent paper; espereu fins que s'aturi el soroll que surt de la safata.
Traieu suaument la safata de paper fins que s'aturi.
Alineeu el paper i carregueu-lo amb la cara d'impressió cap avall.
Quan carregueu paper al costat dret de la safata, feu-ho de tal manera que el cantó dret quedi col·locat arran del costat dret de la safata.
Quan carregueu paper al costat esquerre de la safata, feu-ho de tal manera que el cantó dret quedi col·locat arran del costat esquerre de la safata.
En carregar paper a la part esquerra de la safata, col·loqueu-hi almenys 30 fulls.
Tota la safata extreta
Mitja safata extreta
No hi col·loqueu més paper del que indica la marca del límit.
Empenyeu suaument cap a dins la safata de paper plena.
Especifiqueu els paràmetres del paper.
Podeu carregar paper encara que s'estigui utilitzant la safata 1. Podeu extreure la meitat esquerra de la safata mentre esteu utilitzant la safata 1.
Càrrega de paper a la safata A3/11 × 17
(principalment, Europa i Àsia)
Si connecteu la unitat de safata A3/11 × 17 a la safata 1, només admetrà paper A3
. Si voleu imprimir en format A4, B4 JIS, 11 × 17, 81/2 × 14, o 81/2 × 11, poseu-vos en contacte amb el vostre representant de servei tècnic.
(principalment, Amèrica del Nord)
La unitat de safata A3/11 × 17 només fa servir paper 11 × 17. Si voleu imprimir en format A3, A4, B4 JIS, 81/2 × 14, o 81/2 × 11, poseu-vos en contacte amb el vostre representant de servei tècnic.
Comproveu que els cantells del paper estiguin alineats a la dreta.
Comproveu que el paper de la safata de paper no s'estigui utilitzant i després retireu suaument la safata fins que s'aturi.
Alineeu el paper i carregueu-lo amb la cara d'impressió cap avall.
No hi col·loqueu més paper del que indica la marca del límit.
Empenyeu suaument cap a dins la safata de paper plena.
Especifiqueu els paràmetres del paper.
Carregar paper a les safates 2 i 3
El paper es carrega de la mateixa manera a totes les safates de paper.
A l'exemple següent, el paper es carrega a la safata 2.
Per utilitzar paper cuixé, és necessària la unitat de rodet d'alimentació opcional.
Comproveu que els cantells del paper estiguin alineats a la dreta.
Si la safata de paper s'insereix amb força quan es col·loca al seu lloc, les guies laterals de la safata es podrien moure de lloc.
Quan carregueu un nombre petit de fulls, assegureu-vos de no estrènyer massa les guies laterals. Si les guies laterals estan massa ajustades contra el paper, pot ser que les vores es dobleguin, que el paper no entri bé a la impressora, o si té un gramatge d'entre 52,3-65,9 g/m2 (14,0-17,9 lb. Bond), es pot arrugar.
No hi col·loqueu més paper del que indica la marca del límit. Si en carregar paper sobrepasseu la marca del límit, pot ser que les imatges impreses es mostrin inclinades o el paper s'encalli.
Comproveu que el paper de la safata de paper no s'estigui utilitzant i després retireu suaument la safata fins que s'aturi.
Si hi ha paper, traieu-lo.
Desbloquegeu la guia lateral.
Afluixeu els cargols que subjecten les guies laterals.
Mentre pressioneu cap avall la palanca d'alliberament de la guia lateral, desplaceu les guies lateral cap enfora.
Mentre premeu la palanca d'alliberament de la guia final, feu lliscar la guia final cap enfora.
Alineeu el paper i carregueu-lo amb la cara d'impressió cap avall.
No hi col·loqueu més paper del que indica la marca del límit.
Ajusteu les guies posteriors i laterals suaument en línia amb el paper que heu carregat.
Assegureu-vos que no quedi espai entre el paper i les guies laterals o posterior.
En carregar paper fi, manteniu l'espai entre el paper i cada guia lateral a 0,5 mm com a màxim. Si aquest espai és massa ample, el paper es pot arrugar.
Feu girar els cargols lentament per fixar-los al seu lloc.
Torneu a fixar les guies laterals.
Empenyeu suaument cap a dins la safata de paper plena.
Especifiqueu els paràmetres del paper.
Podeu carregar sobres a les safates 2 i 3. Quan carregueu sobres, col·loqueu-les a l'orientació correcta.
Carregar paper amb pestanya a les safates 2 i 3
Quan carregueu paper de pestanya, utilitzeu sempre el contenidor de fulls de paper de pestanya opcional.
Carregueu el paper de pestanya de manera que el lateral on hi ha la pestanya miri cap al contenidor de fulls de paper de pestanya.
Premeu la palanca d'alliberament i adapteu la posició de la guia final perquè el contenidor de fulls de paper de pestanya s'ajusti al paper de pestanya.
Especifiqueu els paràmetres del paper abans de començar a imprimir.
Com carregar paper a la safata bypass
Feu servir la safata bypass per utilitzar transparències OHP, etiquetes adhesives, paper translúcid i paper que no es pugui carregar a les safates de paper.
El nombre màxim de fulls que es poden carregar alhora dependrà del tipus de paper.
Formats i tipus de paper recomanats
No hi col·loqueu més paper del que indica la marca del límit. Si en carregar paper sobrepasseu la marca del límit, pot ser que la imatge impresa es mostri inclinada o el paper s'encalli.
Obriu la safata bypass.
Estireu l'extensor cap enfora quan introduïu paper de mida superior a un A4 o 81/2 × 11.
Allibereu els fiadors d'ambdues guies de paper.
Introduïu el paper amb la cara d'impressió cap amunt.
Venteu els fulls abans de carregar-los de manera que múltiples fulls de paper no s'enganxin entre si i la màquina no els agafi al mateix temps.
En carregar sobres o paper amb capçalera, confirmeu-ne l'orientació, les cares frontal i posterior o la ubicació de les solapes.

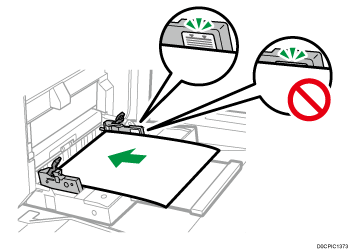

Poseu els dits als clotets de les guies de paper frontal i posterior i alineeu les guies de paper a la mida del paper.
Si el paper no està ben ajustat a les guies, les imatges poden sortir tortes o produir-se encallaments de paper.
Mentre aguanteu les guies de paper amb les mans, torneu a bloquejar les guies de paper.
Assegureu-vos que el total d'espais entre el paper i les guies de paper frontal i posterior no superi els 0,75 mm (0,03 polzades).
Especifiqueu els paràmetres del paper.
Per carregar el paper a la safata de bypass, és millor que l'orienteu en la direcció
.La màquina podria no detectar correctament alguns tipus de paper quan es col·loquen a la safata bypass. En aquest cas, retireu el paper i col·loqueu-lo de nou sobre la safata bypass.
No cal que estireu l'extensor cap enfora si està instal·lada la safata de guia de full de banner.
Per introduir paper de mida horitzontal superior a 487,7 mm (19,20 polzades), necessiteu la safata de guia de paper banner o la safata de paper banner bypass múltiple.
Carregar el paper de pestanya a la safata bypass
Quan carregueu paper amb pestanya, carregueu el paper de forma que les pestanyes mirin cap a la dreta.
Especifiqueu els paràmetres del paper abans de començar a imprimir.
Visió general dels paràmetres de paper
Carregar paper a la safata bypass múltiple de bàners
Es pot connectar la safata bypass múltiple de bàners a la safata bypass. Això us permet carregar paper amb una mida horitzontal de 487,8 mil·límetres (19,21 polzades) o més a la safata bypass.
Estireu la safata de paper banner bypass múltiple cap enfora.
Després d'estirar la safata de paper banner bypass múltiple cap enfora, aixequeu-la fins que faci clic.
Aixequeu la safata de paper banner bypass múltiple fins que se situï en un angle de 60 graus en relació a terra.
Obriu l'extensor.
Allibereu els fiadors d'ambdues guies de paper.
Desplaceu les guies de paper de la mateixa manera que en carregar paper a la safata bypass.
Introduïu el paper amb la cara d'impressió cap amunt.
Poseu els dits als clotets de les guies de paper frontal i posterior i alineeu les guies de paper a la mida del paper.
Si el paper no està ben ajustat a les guies, les imatges poden sortir tortes o produir-se encallaments de paper.
Mentre aguanteu les guies de paper amb les mans, torneu a bloquejar les guies de paper.
Assegureu-vos que el total d'espais entre el paper i les guies de paper frontal i posterior no superi els 0,75 mm (0,03 polzades).
Especifiqueu els paràmetres del paper.
Tancar la safata bypass múltiple de bàners
Aixequeu lleugerament l'extensor i després plegueu-lo sobre la màquina.
Aixequeu la safata de paper banner bypass múltiple cap a la màquina fins que faci clic i després inclineu-la cap al costat contrari.
Empenyeu la safata de paper banner bypass múltiple cap a la seva posició original.
Carregar paper a la safata de guia de bàners
Es pot connectar la safata de guia de bàners a l'LCT ampla. Això us permet carregar paper amb una mida horitzontal de 487,8 mil·límetres (19,21 polzades) o més a la safata bypass.
- Si obriu la safata bypass quan hi ha instal·lada la safata de guia de bàners, no col·loqueu les mans a la part davantera o a la part posterior del lloc indicat per l'etiqueta de la safata de guia de bàners. Si ho feu, us podríeu enganxar els dits i fer-vos mal.
Obriu la safata bypass.
Teniu cura de no enganxar-vos la mà entre la safata bypass i la safata de guia de bàners.
Allibereu els fiadors d'ambdues guies de paper.
Desplaceu les guies de paper de la mateixa manera que en carregar paper a la safata bypass.
Introduïu el paper amb la cara d'impressió cap amunt.
Per introduir paper a la safata de guia de paper banner, introduïu-lo per damunt de la línia d'unió entre la safata bypass i la safata de guia de paper banner.
Poseu els dits als clotets de les guies de paper frontal i posterior i alineeu les guies de paper a la mida del paper.
Si el paper no està ben ajustat a les guies, les imatges poden sortir tortes o produir-se encallaments de paper.
Mentre aguanteu les guies de paper amb les mans, torneu a bloquejar les guies de paper.
Assegureu-vos que el total d'espais entre el paper i les guies de paper frontal i posterior no superi els 0,75 mm (0,03 polzades).
Especifiqueu els paràmetres del paper.
Càrrega de paper a la safata bypass múltiple (safata A)
El nombre màxim de fulls que es poden carregar alhora dependrà del tipus de paper. No hi col·loqueu més paper del que indica la marca del límit. Si en carregar paper sobrepasseu la marca del límit, pot ser que les imatges impreses es mostrin inclinades o el paper s'encalli. Per obtenir informació sobre el nombre màxim de fulls que es poden carregar de cada tipus de paper, consulteu la secció següent:
Comproveu que els cantells del paper estiguin alineats a l'esquerra.
Quan carregueu un nombre petit de fulls, assegureu-vos de no estrènyer massa les guies laterals. Si les guies laterals estan massa ajustades contra el paper, pot ser que les vores es dobleguin, que el paper no entri bé a la impressora, o si té un gramatge d'entre 52,3-63,0 g/m2 (14,0-16,9 lb. Bond), es pot arrugar.
Configureu les guies laterals d'acord amb el format del paper i, a continuació, introduïu el paper amb la cara d'impressió cap amunt.
No hi col·loqueu més paper del que indica la marca del límit.
Ajusteu la guia final.
Límit final
Unitat d'extensió
Per retirar el límit, desplaceu-lo cap a la dreta tot prement el topall.
Premeu el botó d'elevació de la safata bypass múltiple (Safata A).
El llum de l'elevador parpelleja mentre la safata puja, i roman encès quan s'atura.
Premeu el botó de l'elevador per pujar i baixar la safata si voleu afegir paper o retirar paper encallat.
Especifiqueu els paràmetres del paper.
Traieu la unitat d'extensió quan carregueu fulls A4
, 81/2 × 11 o superior a la safata bypass múltiple (Safata A).El paper amb capçalera s'ha de carregar amb una orientació específica.
Podeu carregar sobres a la safata bypass múltiple (Safata A). Els sobres s'han de carregar seguint una orientació específica.
Especifiqueu els formats de paper que no es detecten automàticament.
Especificar la mida de paper que no es detecta automàticament
Càrrega de paper amb pestanyes a la safata bypass múltiple (safata A)
En col·locar paper amb pestanyes, empreu sempre la guia per a pestanyes. Les pestanyes s'han d'ajustar a la part dreta de la safata bypass múltiple (Safata A).
Especifiqueu els paràmetres del paper abans de començar a imprimir.
Visió general dels paràmetres de paper
Guia de pestanya
Límit final
Com carregar el paper a la safata de gran capacitat (LCT)
(principalment, Europa i Àsia)
L'LCT només pot contenir paper A4. Si voleu imprimir en 81/2 × 11 o B5 JISdes de la safata LCT, poseu-vos en contacte amb el representant del servei tècnic.
(principalment, Amèrica del Nord)
L'LCT només admet paper de 81/2 × 11. Si voleu imprimir en paper A4 o B5 JIS des de la safata LCT, poseu-vos en contacte amb el representant del servei tècnic.
Es necessita la unitat d'ampliació per carregar paper A4, B4 JIS, 81/2 × 14 o 81/2 × 11.
Comproveu que els marges del paper estiguin alineats amb la banda esquerra.
Comproveu que no s'està utilitzant el paper a la safata de paper i, a continuació, obriu la tapa superior de l'LCT.
Carregueu el paper a la safata de paper amb la cara d'impressió cap amunt.
No hi col·loqueu més paper del que indica la marca del límit.
Premeu la tecla [Avall].
La tecla parpelleja mentre baixa la placa inferior.
Carregueu el paper tot repetint els passos 2 i 3.
Tanqueu la tapa superior de la safata de gran capacitat.
Especifiqueu els paràmetres del paper.
Carregar paper a l'LCT ampla
Es poden carregar diversos formats de paper a la safata LCT de grans formats tot ajustant les posicions de les guies laterales i de la guia final.
Assegureu-vos que els cantells del paper estiguin alineats a la banda esquerra.
Quan carregueu paper translúcid, utilitzeu sempre paper de fibra llarga i establiu la direcció del paper en funció de la fibra.
Comproveu que el paper de la safata de paper no s'estigui utilitzant i després retireu suaument la safata fins que s'aturi.
Si hi ha paper, traieu-lo.
Afluixeu els cargols que subjecten les guies laterals.
Sosteniu les parts etiquetades de les guies laterals i feu lliscar les guies cap a fora.
Mentre premeu el botó d'alliberament de la guia final, feu lliscar la guia final cap enfora.
Carregueu el paper a la safata de paper amb la cara d'impressió cap amunt.
Carregueu un feix de paper a uns 5-10 mm (0,2-0,4 polzades) d'alçada mitjançant el símbol de la part inferior de la guia lateral com a orientació.
Comproveu que el paper descansi sobre la part superior de les plaques de suport per ambdós costats.
Col·loqueu el paper contra la guia esquerra de manera que toqui les vores del paper.
Placa de suport
Sosteniu les parts etiquetades de les guies laterals i ajusteu les guies a la mida del paper.
Ajusteu el paper amb els sortints de la part inferior de la guia lateral interior. Assegureu-vos que no hi hagi espai entre el paper i les guies laterals.
Comproveu que les posicions dels números de l'escala de la part superior d'ambdues guies laterals siguin gairebé iguals. Quan carregueu paper de mida regular, alineeu els orificis dels cargols de les guies laterals amb la marca de mida de paper.
Aguanteu la guia lateral interior i després tenseu els cargols contra la guia lateral interior.
Tenseu la guia lateral frontal de la mateixa manera.
Carregueu més fulls de paper si és necessari.
No hi col·loqueu més paper del que indica la marca del límit.
Mentre premeu el botó de desbloqueig de la guia final, alineeu la guia final curosament contra el paper que heu carregat.
Assegureu-vos que no quedi espai entre el paper i la guia final.
Introduïu suaument la safata de paper.
Si empenyeu la safata de paper amb massa força quan la torneu a col·locar al seu lloc, la posició del paper podria variar i reduir la precisió de la impressió.
Especifiqueu els paràmetres del paper.
Si seleccioneu Gramatge paper 6 a 9, [Ppr cuixé:Br.alta], [Cuixé:Brillant], [Cuixé:Mat], [Paper d'etiquetes] o [Transparència] a [Paràmetres paper safata], automàticament s'aplica aire per separar el paper que s'ha carregat a l'LCT per a grans formats de tres safates. Venteu el paper abans de carregar-lo.
Podeu carregar sobres a l'LCT de grans formats. Quan carregueu sobres, col·loqueu-los seguint l'orientació correcta.
Carregar paper de pestanya a l'LCT ampla
En carregar paper de pestanya, instal·leu la guia per a fulls de paper de pestanya.
Obriu la tapa frontal de l'LCT ampla i, a continuació, extraieu la guia per a fulls de paper de pestanya.
Tanqueu la tapa davantera.
Comproveu que el paper de la safata de paper no s'estigui utilitzant i després retireu suaument la safata fins que s'aturi.
Col·loqueu les guies laterals a la mida del paper per a pestanya que voleu utilitzar i després carregueu-lo.
Col·loqueu la guia per a fulls de paper de pestanya i, a continuació, alineeu la guia final amb cura amb el paper que heu carregat, mentre premeu el botó d'alliberament de la guia final.
Introduïu suaument la safata de paper.
Especifiqueu els paràmetres del paper.
Substituïu la guia per a fulls de paper de pestanya després d'utilitzar-la.
Carregar paper amb una mida vertical d'entre 100,0 mm i 139,2 mm a l'LCT ampla
Quan carregueu paper que sigui de 100,0 a 139,2 mm (3,94 a 5,48 polzades) en longitud vertical, col·loqueu les guies laterals per a postals.
Obriu la tapa frontal de l'LCT ampla, traieu els cargols de les guies laterals per a postals i, a continuació, extraieu-les.
Tanqueu la tapa davantera.
Comproveu que el paper de la safata de paper no s'estigui utilitzant i després retireu suaument la safata fins que s'aturi.
Feu coincidir la indentació de la part inferior de la guia lateral per a postals amb la marca límit del cap del cargol de la part inferior de la guia lateral interior.
Feu coincidir el forat de la part superior de la guia lateral per a postals amb la projecció de la part superior de la guia lateral.
Col·loqueu l'altra guia lateral per a postals fins a la guia lateral frontal de la mateixa manera.
Fixeu les guies laterals per a postals amb els cargols.
Alineeu la guia final i les guies laterals amb la mida de paper que voleu utilitzar i després carregeu el paper.
Introduïu suaument la safata de paper.
Especifiqueu els paràmetres del paper.
Substituïu les guies laterals per a postals després d'utilitzar-les.
Carregar paper B5 o més gran en vertical a l'LCT ampla
En carregar paper B5 JIS o més gran, connecteu els suports per al paper.
Obriu la tapa frontal de l'LCT ampla, traieu els cargols de les guies laterals per a postals i, a continuació, extraieu-les.
Extraieu els suports per al paper.
Substituïu les guies laterals per a postals i, a continuació, tanqueu la tapa frontal de l'LCT ampla.
Comproveu que el paper de la safata de paper no s'estigui utilitzant i després retireu suaument la safata fins que s'aturi.
Afluixeu els cargols que subjecten les guies laterals.
Feu lliscar la guia final i les guies laterals cap a fora.
Per fer lliscar la guia final, desplaceu-la mentre premeu el botó d'alliberament.
Per connectar els suports per al paper, ajusteu-ne les marques a les plaques de suport de les guies.
Desplaceu les guies laterals per comprovar si els suports per al paper i les guies laterals estan connectats.
Alineeu la guia final i les guies laterals amb la mida de paper que voleu utilitzar i després carregeu el paper.
Introduïu suaument la safata de paper.
Especifiqueu els paràmetres del paper.
Substituïu els suports per al paper després d'utilitzar-los.
Carregar paper a l'LCT ampla de dues safates
L'LCT ampla de dues safates s'identifica com a Safata T1 i T2.
Per utilitzar paper autocopiatiu, és necessària la unitat de paper autocopiatiu opcional.
Assegureu-vos que els cantells del paper estiguin alineats a la banda esquerra.
En utilitzar paper de Gramatge paper 8 amb una ondulació convexa més gran de 5 mm, paper de Gramatge paper 9 amb una ondulació convexa més gran de 3 mm o paper amb un gruix de 350 gsm o més amb ondulació convexa, és possible que el paper s'encalli si l'altura del paper apilat és menys de 4 mm. Per fer servir el paper en aquestes condicions, col·loqueu-lo a la safata de la manera següent:
Prepareu entre 5 i 10 fulls més que el nombre de fulls que voleu imprimir
Corregiu la quantitat d'ondulació abans de col·locar el paper
Girar el paper perquè tingui una ondulació còncava
Comproveu que el paper de la safata de paper no s'estigui utilitzant i després retireu suaument la safata fins que s'aturi.
Si hi ha paper, traieu-lo.
Afluixeu la guia final.
Deixeu anar la guia lateral.
Alineeu el paper amb la banda esquerra de la safata de paper.
Col·loqueu el paper amb la cara d'impressió cap amunt.
Carregueu una pila de paper d'uns 5-10 mm (0,2-0,4 polzades) d'alçada.
Comproveu que el paper descansi sobre la part superior de les plaques de suport per ambdós costats.
Quan carregueu paper que sigui de 204 mm (8,04 polzades) o més petit, retireu les plaques de suport de la part inferior de la safata de paper.
Plaques de suport
Subjecteu els ajustadors laterals amb els dits i ajusteu-los a la mida del paper en qüestió.
Ajusteu el paper amb la part inferior de la guia lateral interior.
Comproveu que els nombres d'escala de la part superior de les guies laterals siguin aproximadament els mateixos.
Carregueu més fulls de paper si és necessari.
No hi col·loqueu més paper del que indica la marca del límit.
Ajusteu bé la guia final al paper carregat i, a continuació, torneu a bloquejar-la.
Assegureu-vos que no hi hagi espai entre el paper i la guia final.
Empenyeu cap a dins la safata de paper fins que faci clic.
Especifiqueu els paràmetres del paper.
No empenyeu el premsador de paper per la part superior de la guia lateral. Si l'empenyeu, torneu-lo a la seva posició original manualment.
Quan imprimiu sobre paper normal que sigui de 487,8 mm (19,20 polzades) de llargària o més, amb un gruix de Gramatge paper 2 o menys, o paper cuixé amb un gruix de Gramatge paper 3 o menys, el paper que surti podria doblegar la safata de sortida de paper, de manera que s'enroscaria o s'encallaria a la zona de sortida del paper. En aquest cas, utilitzeu paper de gra longitudinal. Si el paper de sortida encara s'ondula quan es fa servir paper cuixé de gra longitudinal o Gramatge paper 3 o inferior, retireu el paper de sortida un per un o col·loqueu un full de paper a la safata i continueu la impressió.
Després d'introduir la safata, assegureu-vos que la mida del paper canviï correctament a la pantalla inicial de la impressora. Per tal que es mostri la pantalla inicial de la impressora, aneu a la pantalla d'inici i premeu la icona [Impressora (Clàssica)].
Podeu carregar sobres a l'LCT per a grans formats de dues safates. Quan carregueu sobres, col·loqueu-los seguint l'orientació correcta.
Quan col·loqueu paper que sigui de 420,0 mm (16,54 polzades) o més ample a la safata de bàner de l'LCT per a grans formats de dos safates, introduïu-lo de la manera següent:
Premeu l'interruptor elevador per moure la placa inferior cap abaix fins que el llum s'apagui i després obriu la tapa i introduïu-hi el paper.
Subjecteu el paper ben estirat i introduïu-lo de mica en mica.
Si carregueu paper fi o paper cuixé, introduïu-lo de mica en mica. Pressioneu el paper cap a baix mentre l'introduïu, de manera que no s'arrossegui el paper introduït a a part inferior.
Si introduïu paper gruixut, feu-ho de mica en mica i alineeu la guia lateral amb el costat horitzontal del paper.
Comproveu que el paper estigui col·locat correctament contra la part posterior de a safata d'alimentació del paper i que l'etiqueta impresa al paper coincideixi amb la mida de la safata.
Quan introduïu paper que sigui 420,0-559,9 mm (16,54-22,00 polzades), utilitzeu dues guies d'extrem curt.
Extensió de la guia lateral
Guia lateral
Guies finals curtes
Quan introduïu paper que sigui de 560,0-700,0 mm (22,0-27,55 polzades) d'amplada, utilitzeu una guia d'extrem llarg.
Extensió de la guia lateral
Guia lateral
Guies finals llargues
Quan introduïu paper, introduïu-lo i col·loqueu la guia lateral auxiliar. Alineeu la guia lateral auxiliar contra el lateral del paper que sigui més alt que l'extensió de la guia lateral.
Ajusteu les guies laterals seguint les instruccions que apareixen en l'etiqueta que hi ha enganxada a la safata.
Carregar paper de pestanya a l'LCT ampla de dues safates
Quan carregeu paper amb pestanyes, col·loqueu la guia per a pestanyes.
Comproveu que el paper de la safata de paper no s'estigui utilitzant i després retireu suaument la safata fins que s'aturi.
Retireu la guia per a pestanyes de la bossa de costat dret de la safata.
Ajusteu les guies laterals en funció de la mida del paper amb pestanya que voleu carregar i, tot seguit, carregueu-lo.
Carregueu el paper amb pestanya amb el cantó que té la pestanya orientat cap a la guia final.
Col·loqueu la guia per a pestanyes i després alineeu la guia final amb cura contra el paper que heu carregat, mentre premeu el botó d'obertura de la guia final.
Empenyeu cap a dins la safata de paper fins que faci clic.
Especifiqueu els paràmetres del paper.
Substituïu la guia per a pestanyes després d'utilitzar-la.
Connectar la guia final per a paper de pestanyes de mida petita a l'LCT ampla de dues safates
En carregar el paper següent, col·loqueu la guia final petita per a pestanyes:
B5 JIS
(amplada: 182 mm; longitud: 257 mm)–SRA4 (amplada: 225 mm; longitud: 320 mm) de Gramatge paper 9Paper autocopiatiu de Gramatge paper 2 o inferior
Comproveu que el paper de la safata de paper no s'estigui utilitzant i després retireu suaument la safata fins que s'aturi.
Retireu la guia final petita per a pestanyes de la bossa del costat dret de la safata de l'origen del paper.
Ajusteu les guies laterals a la mida del paper que vulgueu carregar i, a continuació, carregueu el paper a la safata.
Col·loqueu la guia final petita per a pestanyes i després alineeu la guia final amb cura contra el paper que heu carregat, mentre premeu el botó d'obertura de la guia final.
Empenyeu cap a dins la safata de paper fins que faci clic.
Especifiqueu els paràmetres del paper.
Substituïu la guia final petita per a pestanyes després d'utilitzar-la.
Càrrega de paper a l'intercalador
No col·loqueu res damunt del sensor ni hi deixeu documents. El paper podria no escanejar-se correctament o es podria encallar.
Quan utilitzeu la funció Plec en Z, el paper que hi ha a l'intercalador ha de ser de la mateixa mida que les impressions després d'haver estat plegades. Si el paper de l'intercalador és més gran que els fulls plegats en Z, podria encallar-se.
No feu servir paper que ja s'hagi imprès amb aquesta màquina.
Carregueu el paper de manera ordenada.
No hi col·loqueu més paper del que indica la marca del límit.
Ajusteu les guies laterals d'acord amb el format del paper.
Carregueu paper amb la cara impresa cap amunt (anvers).
Carregueu paper a l'intercalador amb la mateixa orientació que el paper a la safata de paper.
La posició de la grapa o la posició del forat de perforació serà al costat esquerre del paper, mirant cap a la màquina.
Per carregar el paper a l'intercalador, alineeu l'orientació dels originals a l'ADF com es mostra més avall.
Intercalador
ADF
Carregar paper a l'intercalador doble
No col·loqueu res damunt del sensor ni hi deixeu documents. El paper podria no escanejar-se correctament o es podria encallar.
Carregueu paper a la Safata sup.intercalador i a la Safata inf.intercalador de la mateixa manera. Aquest procediment per a la Safata sup.intercalador està descrit.
A l'hora que pressioneu cap avall la palanca per deixar-los anar, feu córrer els ajustadors laterals fins que estiguin alineats amb el format del paper que hi voleu introduir.
Carregueu el paper de manera ordenada.
No hi col·loqueu més paper del que indica la marca del límit.
La safata de l'intercalador inicia automàticament l'operació poc després que s'hagi carregat el paper. Ajusteu les guies laterals i la guia final.
Si és necessari, alineeu les guies finals amb el paper carregat.
Tot prement la palanca d'alliberament, ajusteu la guia final al paper carregat.
Especifiqueu els paràmetres del paper.
Carregueu paper amb la cara impresa cap amunt (anvers).
Carregueu paper a l'intercalador doble amb la mateixa orientació que el paper que hi ha a la safata de paper.
La posició de la grapa o la posició del forat de perforació serà al costat esquerre del paper, mirant cap a la màquina.
Per carregar paper a l'intercalador doble, alineeu l'orientació d'originals a l'ADF com es mostra avall.
Intercalador doble
ADF
Especificar la mida de paper que no es detecta automàticament
Premeu [Paràmetres paper safata] a la pantalla d'inici.
Seleccioneu la safata per a la qual voleu canviar la mida del paper.
Premeu [Paràmetres paper manual].
Premeu la pestanya [Format paper].
La mida del paper a la safata 1 i a la safata de gran capacitat (LCT) és fixa i no es pot canviar.
Seleccioneu la mida del paper carregat i després premeu [OK].
Premeu [Inici] (
) per tancar la pantalla [Paràmetres paper safata].
Especificar paper de mida personalitzada
Premeu [Paràmetres paper safata] a la pantalla d'inici.
Seleccioneu la safata per a la qual voleu canviar la mida del paper.
Premeu [Paràmetres paper manual].
Premeu la pestanya [Format paper].
La mida del paper a la safata 1 i a la safata de gran capacitat (LCT) és fixa i no es pot canviar.
Premeu [Format pers.].
Si ja hi ha especificat un format personalitzat, premeu [Canviar mida].
Premeu [Vertical].
Introduïu la mida vertical de l'original utilitzant les tecles numèriques i després premeu la tecla [
].
Premeu [Horitzontal].
Introduïu la mida horitzontal utilitzant les tecles numèriques i després premeu la tecla [].
Premeu [D'acord] dues vegades.
Premeu [Inici] () per tancar la pantalla [Paràmetres paper safata].
