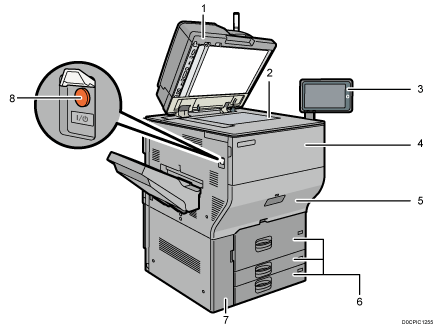

Guia de noms i funcions dels components

PRECAUCIÓ

No obstruïu les sortides d'aire de la màquina. Si ho feu, es pot produir un incendi a causa del sobreescalfament dels components interns.

ADF és la sigla en anglès d'Alimentador automàtic de documents

Alimentador automàtic de documents (ADF)
Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.
Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.
L'ADF escaneja ambdós costats d'un original simultàniament.
Col·locar un original a l'alimentador de documents automàtic (ADF)
Cristall d'exposició
Col·loqueu els originals cara avall aquí.
Col·locar un original sobre el cristall d'exposició
Panell de control
Noms i funcions del panell de control
Tapa frontal
Obriu per substituir el cartutx de tòner.
Calaix
Traieu el calaix quan el paper s'encalli.
Safates de paper (safates 1-3)
El paper es carrega per aquí. La safata 1 és una safata tàndem on el paper de l'esquerra es desplaça automàticament a la dreta quan en aquesta ja no en queda.
Carregar paper a la safata de paper
Tapa frontal inferior
Obriu-la per canviar l'ampolla de tòner residual.
Interruptor principal
Per encendre i apagar la màquina, obriu la tapa de l'interruptor principal i premeu-lo.
Encendre i apagar l'equip

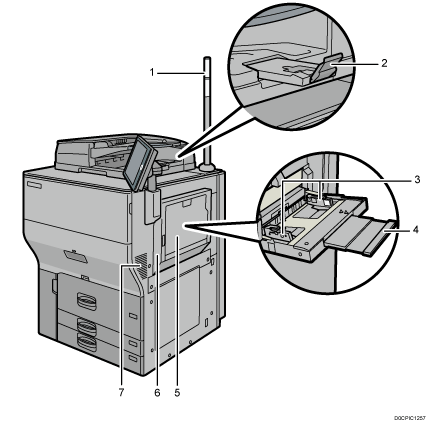

Llum d'avís
Guia de les funcions del llum d'atenció
Unitat d'extensió de l'ADF
Extraieu l'extensió per treballar amb paper gran.
Guies de paper
Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.
Unitat d'extensió
Extraieu la unitat d'extensió quan carregueu papers de mida superior a A4, 8¹/₂ × 11 a la safata bypass.
Safata bypass
Feu servir per copiar o imprimir transparències, etiquetes adhesives, paper translúcid i paper que no es pugui carregar a les safates de paper.
Com carregar paper a la safata bypass
Tapa superior dreta
Haureu d'obrir aquesta tapa en cas d'encallament de paper.
Orificis de ventilació
Eviten el sobreescalfament.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.

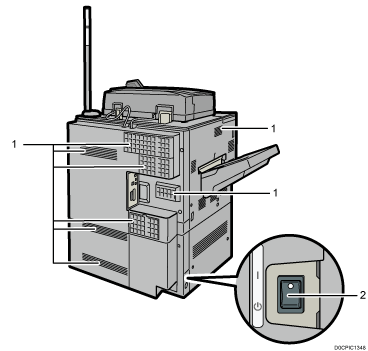

Orificis de ventilació
Eviten el sobreescalfament.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.
Interruptor de l'escalfador antihumitat
Evita que les safates absorbeixin humitat. Si la humitat és elevada i la temperatura és baixa, premeu aquest interruptor per fer que les safates de paper absorbeixin la humitat i evitar el deteriorament de la qualitat d'impressió.

PRECAUCIÓ

No empenyeu ni estireu el llum d'avís quan està instal·lat a la màquina. Si ho feu podrien causar-se danys o avaries en aquest llum o la màquina.

El llum avisa a l'usuari quan hi ha paper encallat o quan ja no queda paper.

Els colors del llum tenen els significats que s'indiquen a continuació:

Llum	Estat
La part inferior del llum s'il·lumina de color blau.	Impressió
La part inferior del llum parpelleja en blau.	Escaneig Dades a
La part superior del llum s'il·lumina de color vermell.	S'ha produït un error (Exemple) Si apareix el missatge de trucada automàtica al servei tècnic Paper encallat No hi ha paper Sense tòner Desbordament de memòria Llegiu el missatge del panell de visualització i preneu les mesures adients.
La part superior del llum parpelleja en groc.	Advertència (Exemple) Gairebé no queda tòner. L'ampolla de tòner residual és gairebé plena. Ampolla de tòner residual plena Llegiu el missatge del panell de visualització i preneu les mesures adients.
