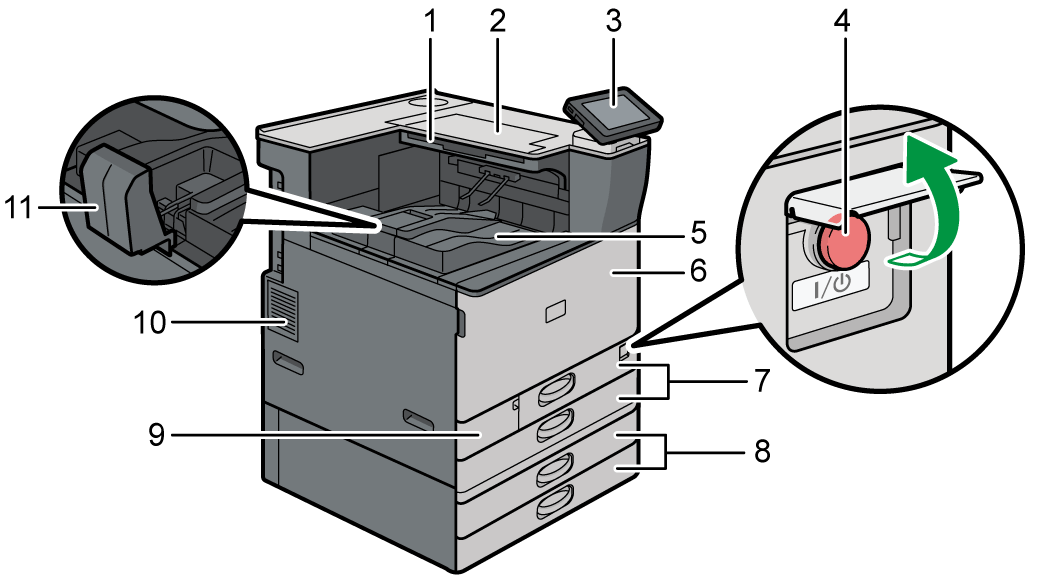

Guida a nomi e funzioni dei componenti

1. Vassoio ausiliario nella posizione di inversione carta
   Tirare questo vassoio per stampare su carta di formato superiore ad A4 () o 8¹/₂ × 11 ().

2. Posizione di inversione carta
   Questa area è usata per invertire le pagine stampate su entrambi i lati.

3. Pannello di controllo
   Nomi e funzioni del pannello di controllo

4. Interruttore di alimentazione principale
   Per l'accensione o lo spegnimento, aprire il coperchio dell'interruttore di alimentazione principale e premere l'interruttore di alimentazione principale.
   Accensione e spegnimento

5. Vassoio interno

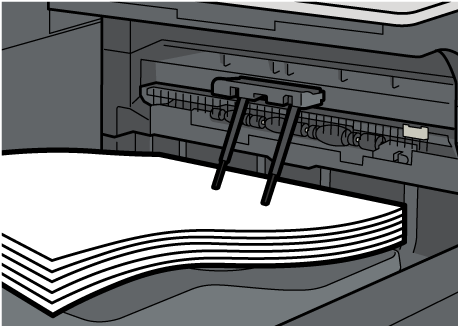

   Qui vengono inviati i fogli stampati. La carta esce  sotto il supporto carta fissato all'interno del vassoio interno.

   Fare riferimento a "Vassoio di uscita supportato" in merito al vassoio di uscita per la carta stampata.

6. Sportello anteriore
   Aprire questo sportello per sostituire la cartuccia del toner e l'unità tamburo.
   Sostituzione del toner
   Sostituzione dell'unità tamburo

7. Vassoi carta (vassoio 1-2)
   Vassoi carta standard. Caricare qui la carta.
   Caricamento della carta nel vassoio carta

8. Vassoi carta inferiori
   Vassoi carta opzionali. Caricare qui la carta.
   Caricamento della carta nel vassoio carta

9. Sportello anteriore inferiore
   Aprire per sostituire la vaschetta di recupero toner.
   Sostituzione della vaschetta recupero toner

10. Fori di ventilazione
    Evitano il surriscaldamento.
    Dopo la stampa di grandi volumi, la ventola di aerazione potrebbe restare in funzione per abbassare la temperatura all'interno della macchina.

11. Guida per il vassoio interno
    Aprire la guida per impedire la caduta della carta stampata.

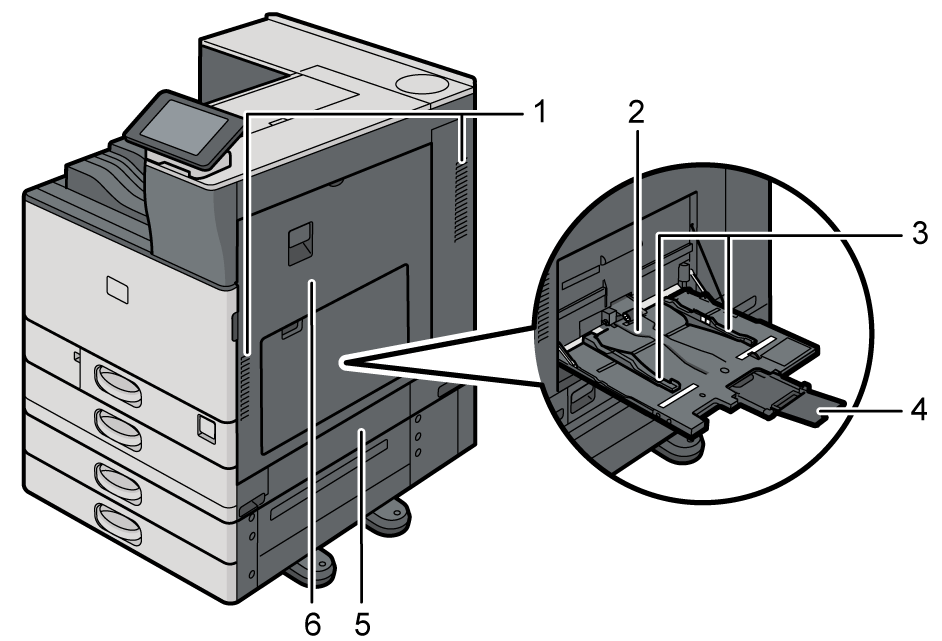

1. Fori di ventilazione
   Evitano il surriscaldamento.
   Dopo la stampa di grandi volumi, la ventola di aerazione potrebbe restare in funzione per abbassare la temperatura all'interno della macchina.
2. Vassoio bypass
   Utilizzarlo per stampare su etichette adesive o su carta che non può caricata negli appositi vassoi.
   Caricamento della carta nel vassoio bypass
3. Guide della carta
   Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.
4. Estensione
   Estrarre l'estensione quando si carica carta di formato superiore ad A4, 8¹/₂ × 11 nel vassoio bypass.
5. Sportello destro inferiore
   Aprire questo sportello per rimuovere la carta inceppata.
6. Sportello destro
   Aprire questo sportello per rimuovere la carta inceppata.
   Aprire questo sportello anche per sostituire l'unità di fusione.
   Sostituzione dell'unità di fusione e del filtro antipolvere

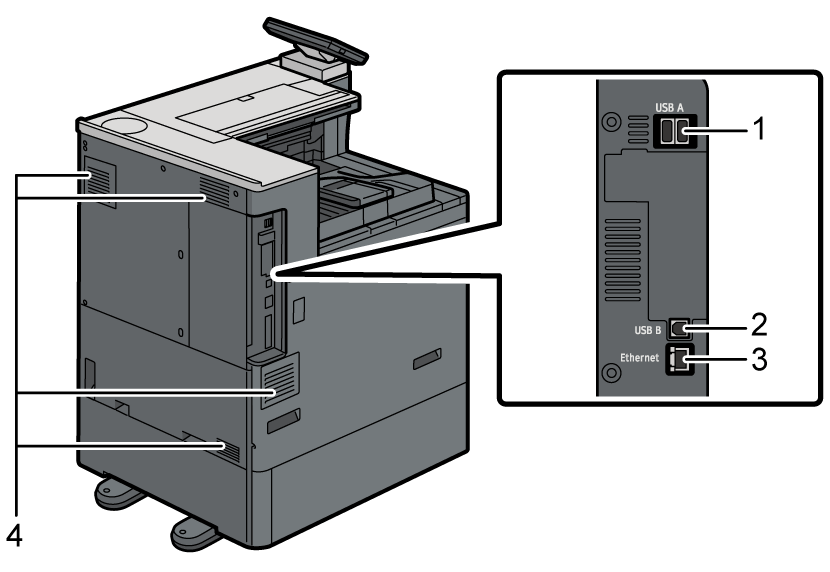

1. Interfaccia USB 2.0 Tipo A
   Questa interfaccia non viene utilizzata con questa macchina.

2. Interfaccia USB 3.2 Gen1 Tipo B
   Usare la porta per connettere la macchina e il computer con il cavo USB.

3. Ethernet interface
   Porta utilizzata per connettere la macchina alla rete o per utilizzare il servizio di gestione da remoto (@Remote) tramite Internet.

4. Fori di ventilazione
   Evitano il surriscaldamento.
   Dopo la stampa di grandi volumi, la ventola di aerazione potrebbe restare in funzione per abbassare la temperatura all'interno della macchina.

In questa sezione vengono illustrate le funzioni del segnalatore luminoso.

Non spingere o tirare il segnalatore luminoso installato sulla stampante. In caso contrario, si potrebbero causare danni o malfunzionamenti al segnalatore o alla stampante.

Il segnalatore si accende per avvertire l'utente in caso di inceppamenti o se la carta si esaurisce.
I colori della spia e i relativi significati sono i seguenti:

Spia	Stato

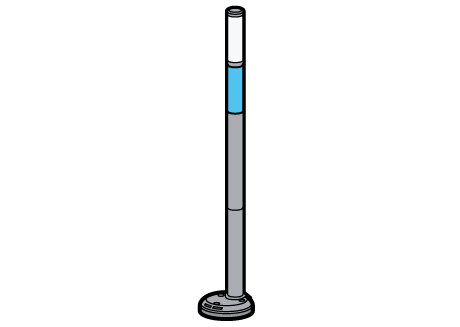

La spia in basso si illumina di blu.	Stampa
La spia in basso lampeggia in blu.	Dati in entrata

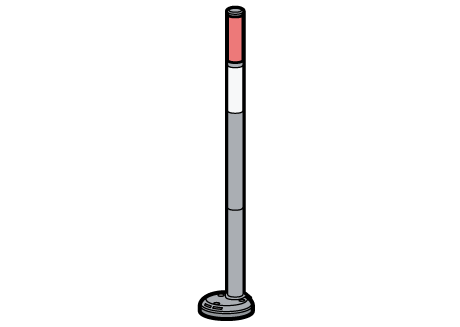

La spia in alto si accende di rosso.	Errore (Esempio) Viene visualizzato il messaggio di chiamata di assistenza Carta inceppata Carta esaurita Toner esaurito Overflow memoria Leggere il messaggio visualizzato sul pannello di controllo ed eseguire l'azione indicata. Per maggiori dettagli, vedere Quando viene visualizzato un messaggio e non è possibile utilizzare la macchina , Quando viene visualizzato un messaggio mentre si utilizza la Stampante o Altri messaggi .

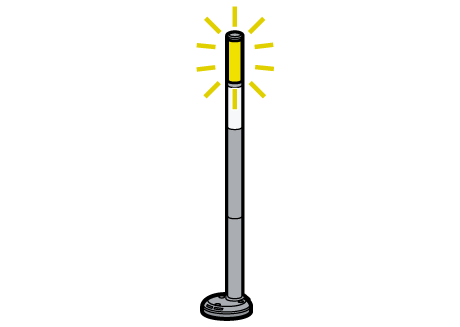

La spia in alto lampeggia in giallo.	Avvertenza (Esempio) • Toner quasi esaurito. • La vaschetta recupero toner è quasi piena. • Carta quasi esaurita. Leggere il messaggio visualizzato sul pannello di controllo ed eseguire l'azione indicata. Per maggiori dettagli, vedere Quando viene visualizzato un messaggio e non è possibile utilizzare la macchina, Quando viene visualizzato un messaggio mentre si utilizza la Stampante o Altri messaggi.
