Caricamento della carta nel vassoio carta

Regolare le guide laterali e la guida posteriore in base al formato carta. Se si carica carta di formato superiore a A3 o 11 × 17 nel vassoio 2-5, cambiare anche la posizione della guida laterale ausiliaria.

(principalmente Europa e Asia)

Il vassoio 1 può contenere unicamente carta di formato A4 verticale. Per stampare su carta di formato A5, B5 JIS o 8¹/₂ × 11 verticale dal vassoio 1, contattare l'assistenza.

(principalmente Nord America)

Il vassoio 1 può contenere unicamente carta di formato 8¹/₂ × 11 verticale. Per stampare su carta di formato A4, A5 o B5 JIS verticale dal vassoio 1, contattare l'assistenza.

Caricare la carta in tutti i vassoi nella stessa maniera. Nell'esempio che segue viene utilizzato il vassoio 2.

1. Verificare che la carta contenuta nel vassoio non sia in uso, quindi estrarre con delicatezza il vassoio.


2. Rimuovere gli eventuali fogli caricati.

3. Tenere premuta la leva di rilascio e far scorrere le guide laterali verso l'esterno.


4. Per caricare carta di formato superiore a A3 o 11× 17, estrarre completamente il vassoio, quindi modificare le posizioni delle guide laterali ausiliarie.
   Posizionare il vassoio su una superficie piatta.



   1. Afferrare la guida laterale ausiliaria ed estrarla dal vassoio.


   2. Inserire la guida laterale ausiliaria nella scanalatura corrispondente al formato carta da utilizzare.


5. Premere la leva di rilascio e far scorrere la guida posteriore verso l'esterno.

   Se la guida posteriore è bloccata dal fermo, ruotare la vite di fissaggio del fermo di 90 gradi in senso antiorario con una moneta o un oggetto simile per rimuovere il fermo.


6. Allineare la carta e caricarla con il lato da stampare rivolto verso l'alto.
   Smazzare i fogli prima di caricarli per evitare che più fogli rimangano attaccati gli uni agli altri e vengano alimentati contemporaneamente.
   Verificare che i bordi della carta siano allineati a destra.
   Non impilare la carta oltre l'indicatore del limite massimo.


7. Tenendo premuta la leva di rilascio, adattare le guide laterali e la guida posteriore al formato carta.
   Non lasciare spazi tra la carta e le guide.

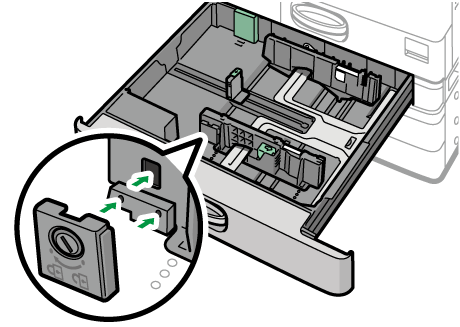

   Per fissare la guida posteriore, inserire le due sporgenze del fermo nei fori della guida posteriore, quindi serrare la vite di fissaggio facendola ruotare di 90 gradi in senso orario con una moneta o un oggetto simile.


   • Se la guida posteriore non viene fissata, posizionare il fermo come mostrato in figura, quindi ruotare la vite di fissaggio di 90 gradi in senso orario con una moneta o un oggetto simile.


8. Spingere con cautela il vassoio nella posizione originale.
   Per riportare il vassoio estratto in posizione originale, spingerlo senza inclinarlo. Se il vassoio è danneggiato, la carta potrebbe incepparsi. Inoltre, se il vassoio viene spinto forzatamente, la guida laterale potrebbe spostarsi.

Per caricare carta di formato che non è possibile caricare nei vassoi da 1 a 5, ad esempio carta da etichette (etichette adesive), utilizzare il vassoio bypass.

Il numero massimo di fogli che è possibile caricare contemporaneamente dipende dal tipo di carta.

Tipi e formati carta consigliati

1. Aprire il vassoio bypass.


   Accertarsi che il vassoio bypass sia completamente aperto.
   Quando si carica carta di dimensioni superiori al vassoio bypass (più lunga del formato A4 o 8 ¹/₂ × 11 con orientamento orizzontale), estrarre l'estensione.

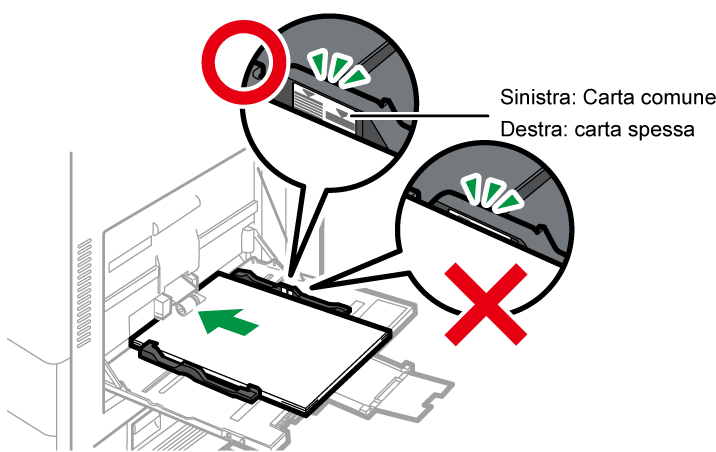

2. Caricare la carta con il lato di stampa rivolto verso il basso e spingerla leggermente finché si sente un bip.
   Smazzare i fogli prima di caricarli per evitare che più fogli rimangano attaccati gli uni agli altri e vengano alimentati contemporaneamente.
   Quando si caricano buste o carta intestata, verificare l'orientamento, il lato di stampa e il lato posteriore oppure la posizione delle alette.
   Orientamento della busta e stato consigliato
   Caricamento di carta a orientamento fisso o carta a due facciate

3. Allineare le guide della carta al formato corretto.


Caricare la carta nel vassoio guida carta banner

È possibile caricare carta banner se si collega l'apposito vassoio guida.

1. Girare la manopola in senso orario fino a quando il contrassegno triangolare non è allineato con quello di sblocco.
   Fare attenzione a non urtare il vassoio guida carta banner con la mano mentre si ruota la manopola.
   Se non si riesce a ruotare la manopola, ruotarla spingendo il vassoio guida carta banner verso la macchina.


2. Afferrare la maniglia con una mano tenendo la parte posteriore del vassoio bypass con l'altra, quindi aprire lentamente il vassoio bypass.
   Aprire il vassoio bypass fino a quando è parallelo al pavimento.
   Se si desidera caricare carta con larghezza orizzontale di 148–457,2 mm (5,83–18,00 pollici), procedere al passaggio 4.


3. Sollevare il vassoio guida carta banner, quindi inserirlo nel vassoio bypass fino a quando risulta stabile.


4. Caricare la carta rivolta verso il basso fin quando si sente un segnale acustico.

5. Allineare le guide della carta al formato corretto.
   Se le guide non sono a filo della carta da copia, le immagini potrebbero apparire oblique o potrebbero verificarsi inceppamenti.
   Quando si desidera caricare carta con larghezza orizzontale di 148–899 mm (5,83–35,4 pollici), procedere al passaggio 7.


6. Aprire il vassoio secondario, quindi sollevare il vassoio guida carta banner minore.


7. Posizionare il bordo anteriore della carta in base al formato.


   • Se si desidera utilizzare carta di larghezza orizzontale di 966-1.260 mm (38,1-49,6 pollici), arricciare la carta in modo che il bordo anteriore tocchi il vassoio guida carta banner minore.


   • Se si desidera utilizzare carta di larghezza orizzontale di 900-965 mm (35,5-38,0 pollici), arricciare la carta in modo che il bordo anteriore tocchi i lati della macchina.


   • Se si desidera utilizzare carta con larghezza orizzontale di 457,2–900 mm (18,00-35,5 pollici), posizionare la carta in modo che il bordo anteriore fuoriesca dal vassoio guida carta banner.


   • Se si desidera utilizzare carta con larghezza orizzontale di 148–457,2 mm (5,83–18,00 pollici), posizionare la carta secondo le modalità di caricamento nel vassoio bypass.


Chiudere il vassoio guida carta banner

1. Rimuovere eventuale carta caricata.

2. Piegare il vassoio secondario verso l'alto.

3. Fare scorrere le guide carta verso l'esterno fino a raggiungere la larghezza massima.

4. Piegare il vassoio guida carta banner verso l'alto.

5. Afferrare la maniglia con una mano tenendo la parte posteriore del vassoio bypass con l'altra, quindi chiudere lentamente il vassoio bypass.

6. Ruotare la manopola in senso antiorario fino ad allineare il contrassegno triangolare con quello di blocco.

(principalmente Europa e Asia)

Nel vassoio 3 (LCT) è possibile caricare esclusivamente carta con orientamento orizzontale. Per stampare su carta di formato 8¹/₂ × 11 verticale dal vassoio 3, contattare il servizio di assistenza.

(principalmente Nord America)

Il vassoio 3 (LCT) può contenere unicamente carta di formato 8¹/₂ × 11 verticale. Per stampare su carta di formato A4 verticale dal vassoio 3 (LCT), contattare il servizio di assistenza.

• È possibile caricare carta sia sul lato sinistro che sul lato destro del vassoio.

• La carta caricata sul lato destro del vassoio 3 (LCT) viene alimentata nella macchina. Quando la carta nel lato destro del vassoio 3 (LCT) è esaurita, la carta presente sul lato sinistro viene automaticamente trasferita sul lato destro e la macchina continua ad alimentare la carta.

• Durante la stampa dal vassoio 3 (LCT), è possibile estrarre il lato sinistro del vassoio e caricare nuova carta.

1. Estrarre il vassoio 3 (LCT) facendo attenzione.

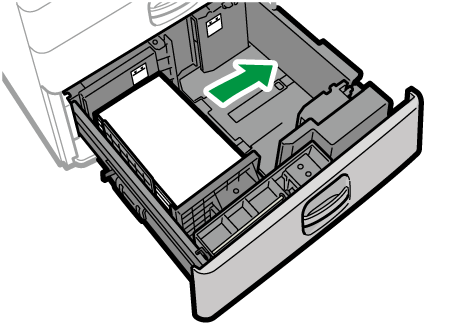

2. Allineare la carta e caricarla con il lato da stampare rivolto verso l'alto.
   Smazzare i fogli prima di caricarli per evitare che più fogli rimangano attaccati gli uni agli altri e vengano alimentati contemporaneamente.
   Nel vassoio di destra allineare il bordo destro della carta al bordo destro del vassoio. Per impilare la carta a sinistra, allineare il bordo sinistro della carta al bordo sinistro del vassoio.
   Non impilare la carta oltre l'indicatore del limite massimo.


   Quando è possibile estrarre l'intero vassoio



   Quando è possibile estrarre metà vassoio

   Caricare 30 fogli di carta o più nella metà sinistra del vassoio.



3. Spingere fino in fondo il vassoio 3 (LCT) con attenzione.

(principalmente Europa e Asia)

Il vassoio a grande capacità può contenere unicamente carta di formato A4 verticale. Per stampare su carta di formato 8¹/₂ × 11 o B5 JIS verticale con il vassoio a grande capacità, contattare l'assistenza.

(principalmente Nord America)

Il vassoio a grande capacità può contenere unicamente carta di formato 8¹/₂ × 11 verticale. Per stampare su carta di formato A4 o B5 JIS verticale con il vassoio a grande capacità, contattare l'assistenza.

1. Aprire lo sportello del vassoio a grande capacità.


2. Allineare i fogli e caricarli con il lato di stampa rivolto verso il basso.
   Smazzare i fogli prima di caricarli per evitare che più fogli rimangano attaccati gli uni agli altri e vengano alimentati contemporaneamente.
   Verificare che i bordi della carta siano allineati a sinistra.
   Non impilare la carta oltre l'indicatore del limite massimo.


3. Chiudere lo sportello del vassoio a grande capacità.

1. Premere [Impostazioni] nella schermata Home.


2. Premere [Impostazioni vassoio/carta].


3. Premere [Formato carta/Tipo carta].

4. Premere un vassoio per impostare.


5. Premere [Formato carta].

   Il formato della carta nel vassoio 1, vassoio 3 (LCT) e nel vassoio a grande capacità è fisso e non può essere modificato.

6. Scegliere un formato carta nell'elenco seguente e premere [OK].

7. Premere [OK].

8. Al termine della configurazione, premere [Home] ().
   Per utilizzare carta rilevabile automaticamente dopo aver utilizzato carta non rilevabile automaticamente, ripristinare l'impostazione di Rilevamento automatico. Per ripristinare l'impostazione di Rilevamento automatico, caricare nuovamente la carta, eseguire i passaggi da 1 a 5, selezionare [Rilevamento automatico] e premere [OK].

1. Premere [Impostazioni] nella schermata Home.


2. Premere [Impostazioni vassoio/carta].


3. Premere [Formato carta/Tipo carta].

4. Premere un vassoio per impostare.


5. Premere [Formato carta].

   Il formato della carta nel vassoio 1, vassoio 3 (LCT) e nel vassoio a grande capacità è fisso e non può essere modificato.

6. Premere [Personalizzato] nell'elenco mostrato.


7. Premere il valore nel campo "A" o "B", quindi immettere il nuovo valore.
   Specificare i valori all'interno dei numeri "< >" e premere [Fine].


8. Premere tre volte [OK].

9. Al termine della configurazione, premere [Home] ().

Se le impostazioni di stampa e la carta caricata utilizzati per un lavoro di stampa non coincidono, possono verificarsi errori di mancata corrispondenza.

Prima di iniziare la stampa, verificare e specificare le impostazioni carta.

Sul driver della stampante

Controllare le impostazioni del vassoio carta e il tipo di carta sul driver della stampante e assicurarsi che le impostazioni corrispondano alla carta caricata.

Sul pannello di controllo

1. Premere [Impostazioni] nella schermata Home.


2. Premere [Impostazioni vassoio/carta].


3. Premere [Formato carta/Tipo carta].

4. Premere un vassoio per impostare.


5. Premere [Tipo/Spessore carta].


6. Scegliere un tipo di carta e uno spessore dall'elenco mostrato e premere [OK].


7. Premere [OK].

8. Al termine della configurazione, premere [Home] ().
