Nomi e funzioni del pannello di controllo
Il pannello touch (Smart Operation Panel) che visualizza la schermata operativa della macchina viene denominato come "Pannello di controllo".
Su entrambi i lati del pannello di controllo sono presenti interfacce per connettere dispositivi esterni e slot per inserire un dispositivo di memoria flash USB.
Anche quando lo schermo è spento, gli indicatori LED sul bordo del pannello di controllo mostrano lo stato della macchina.
Slot per supporti
Inserire un dispositivo di memoria flash USB. È possibile stampare il file memorizzato sul supporto.
Utilizzare supporti formattati FAT16 o FAT32.
Alcuni tipi di dispositivi di memoria flash USB non possono essere utilizzati nella macchina.
Non è possibile utilizzare prolunghe USB, hub, lettori di schede e memorie flash USB con funzioni di crittografia.
Se l'alimentazione della macchina viene spenta o se il supporto viene rimosso dalla macchina mentre quest'ultima è in fase di lettura dei dati del supporto, verificare i dati nel supporto.
Prima di rimuovere il supporto dallo slot, premere l'icona visualizzata sulla schermata (
) per annullare la connessione.
Non modificare lo switch di protezione da scrittura del dispositivo di memoria flash USB mentre il dispositivo è inserito.
Pannello touch
Visualizza la schermata Home, lo schermo operativo delle applicazioni e i messaggi. Utilizzare con la punta delle dita.
Come utilizzare la schermata Home
Utilizzo intuitivo della schermata tramite le ditaSimbolo touch
Viene utilizzato per connettere la macchina e un dispositivo smart con RICOH Smart Device Connector.Utilizzo delle funzioni della macchina da un dispositivo mobile

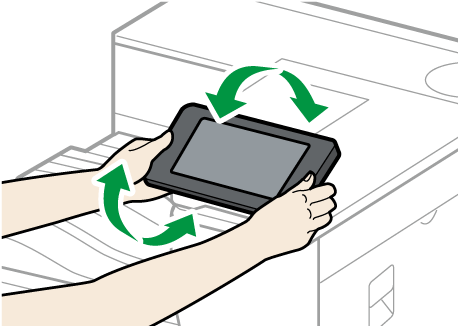

È possibile regolare l'angolazione del pannello di controllo per migliorare la visibilità. Quando si regola l'angolazione del pannello di controllo, fare attenzione a non rimanere incastrati con le dita.
Indicatore RX dati
Lampeggia quando la macchina sta ricevendo dati inviati dal driver della stampante.Indicatore di stato
Indica lo stato del sistema. Rimane acceso in caso di errore o esaurimento toner.
Verifica degli indicatori, delle icone e dei messaggi sul pannello di controlloIndicatore di alimentazione
L'indicatore di alimentazione principale si illumina quando si accende l'interruttore di alimentazione principale. Nel Modo sospensione, lampeggia lentamente.
