Installazione dell'unità di alimentazione carta

AVVERTENZA

  • Non maneggiare la spina con le mani bagnate. in modo da evitare di essere colpiti da scariche elettriche.

ATTENZIONE

  • La macchina pesa circa 81 kg (178,6 lb).

  • Per spostare la macchina sono necessarie quattro o più persone. Servirsi delle maniglie situate su entrambi i lati, quindi sollevarla lentamente. Se la macchina non viene sollevata con attenzione oppure viene fatta cadere, si rischia di procurare delle lesioni.

  • Prima di installare i componenti opzionali, la macchina deve essere spenta e scollegata per almeno trenta minuti. I componenti all'interno della macchina diventano molto caldi e, se toccati, possono causare ustioni.

  • Prima di spostare la macchina, scollegare il cavo di alimentazione dalla presa di rete. Se il cavo viene scollegato bruscamente potrebbe danneggiarsi. Spine o cavi danneggiati possono dar luogo ad un rischio di natura elettrica oppure ad un incendio.
  • I vassoi carta inferiori e il vassoio 3 (LCT) pesano circa 22 kg (49 lb.).
  • Per sollevare la macchina, due o più persone devono tenerla in basso su entrambi i lati, facendo attenzione a sollevarla lentamente e a non sforzarsi troppo. Se la macchina non viene sollevata con attenzione oppure viene fatta cadere, si rischia di procurare delle lesioni.
  • I vassoi carta inferiori, il vassoio 3 (LCT), la cassetta della posta e altri prodotti sono dotati di componenti antiribaltamento. Fare attenzione per evitare di inciampare. In caso contrario, potrebbero verificarsi infortuni.

Questa sezione spiega la procedura di installazione comune alle seguenti unità di alimentazione carta. Verificare gli articoli contenuti nella confezione di ciascuna unità di alimentazione carta.

Paper Feed Unit PB3360 (Lower paper tray)

Paper Feed Unit PB3350 (Lower paper trays)

LCIT PB3370 (Tray 3 (LCT))

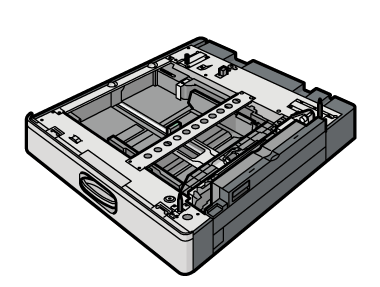

Illustrazione dell'unità di alimentazione carta PB3360

Illustrazione dell'unità di alimentazione carta PB3350

Illustrazione dell'unità di alimentazione carta PB3370

Ciascuna confezione contiene quanto segue:

Staffe (2)

Vite (3)

Illustrazione della staffa

Illustrazione della vite

Per collegare l'unità di alimentazione carta devono essere utilizzate solo le parti sopra specificate. Le altre parti incluse nella confezione non vengono utilizzate.

Importante

  • Quando si installano più opzionali, installare prima l'unità di alimentazione carta.

  • Quando sono collegati i vassoi carta inferiori o il vassoio 3 (LCT), è possibile collegare anche LCIT RT3050. Per collegare LCIT RT3050, contattare l'assistenza o l'agente di vendita.

  • Prima di utilizzare la nuova unità di alimentazione carta, è necessario configurare le impostazioni del driver della stampante.

  • Alcune delle illustrazioni contenute in questa sezione potrebbero essere leggermente diverse dalla macchina in uso.

  • Verificare il codice del modello riportato sulla targhetta della macchina.

La procedura è identica per entrambe le unità. I vassoi carta inferiori vengono utilizzati come esempio.

  1. Spegnere la macchina e scollegare il cavo di alimentazione.

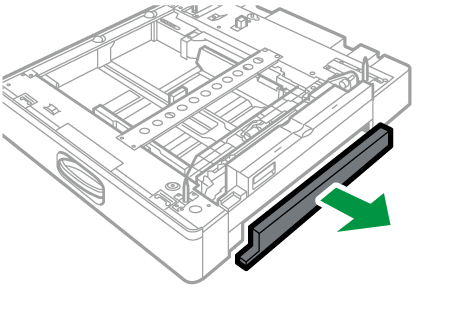

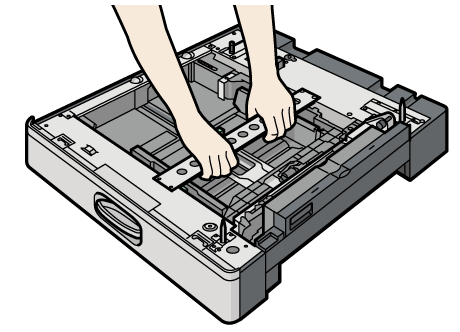

  2. Rimuovere dall'imballaggio l'unità di alimentazione carta.
    Quando si utilizza il vassoio carta inferiore con i vassoi carta inferiori, vengono prima combinate due unità. Per maggiori dettagli, vedere Collegamento del vassoio carta inferiore ai vassoi carta inferiori.

  3. Quando si utilizza il vassoio 3 (LCT), rimuovere il nastro adesivo sul vassoio destro. Estrarre delicatamente il vassoio 3 (LCT) fino al punto di arresto.
    Illustrazione dell'unità di alimentazione carta

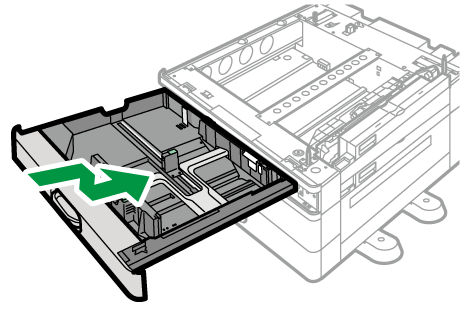

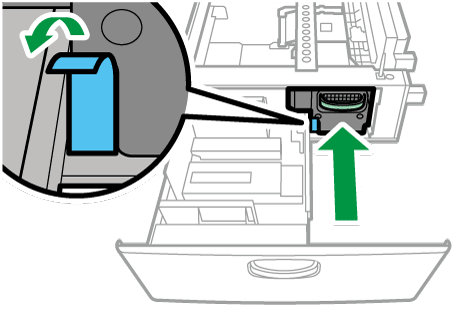

  4. Spingere delicatamente il vassoio destro fino in fondo e rimuovere il nastro adesivo.
    Illustrazione dell'unità di alimentazione carta

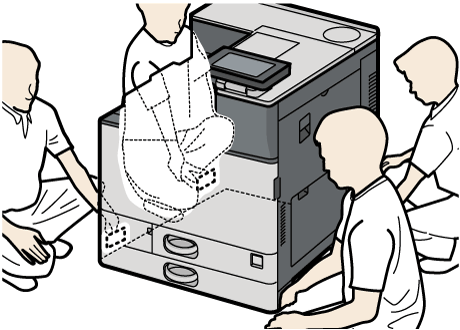

  5. Sollevare la macchina utilizzando le maniglie su entrambi i lati.
    Illustrazione dell'unità di alimentazione carta
    La macchina deve essere sempre sollevata da almeno quattro persone.

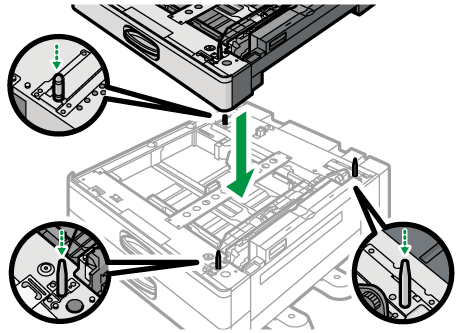

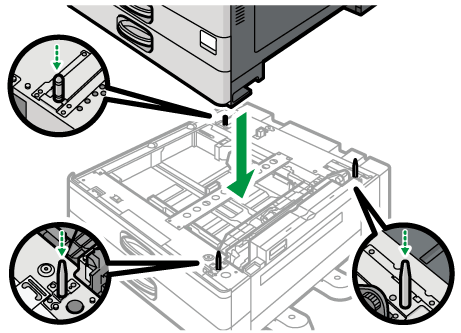

  6. Allineare la parte anteriore della macchina con la parte anteriore dell'unità di alimentazione carta, quindi abbassare lentamente la macchina.
    Collocarla in modo che sia saldamente posizionata sui perni verticali.
    Illustrazione dell'unità di alimentazione carta

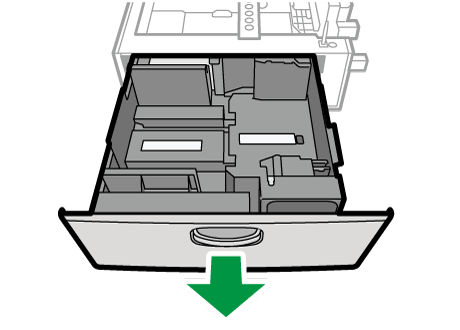

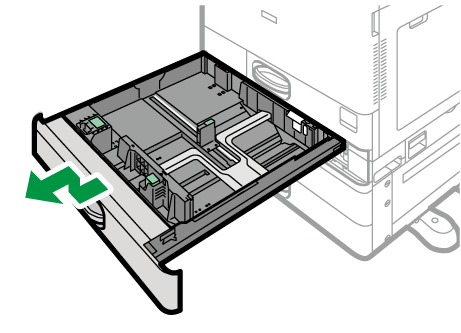

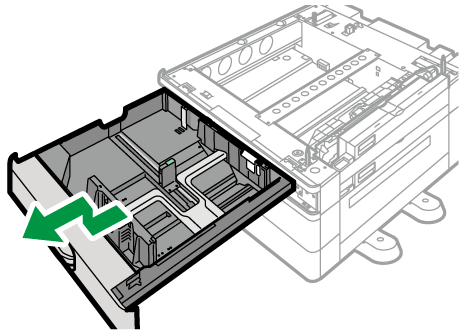

  7. Estrarre lentamente il vassoio 2 della macchina fino al punto di arresto, sollevare delicatamente la parte anteriore del vassoio ed estrarlo completamente.
    Illustrazione dell'unità di alimentazione carta
    Posizionare il vassoio su una superficie piatta.

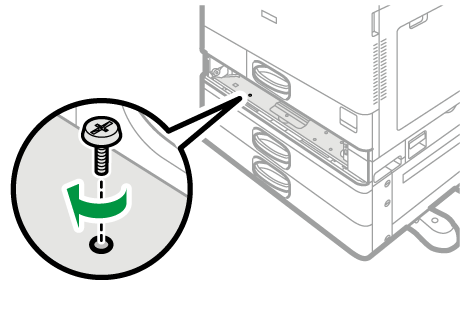

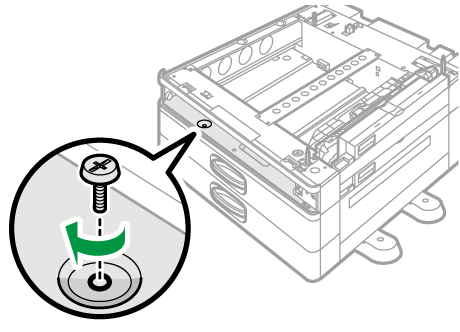

  8. Posizionare una vite nel foro presente sul lato sinistro dell'apertura del vassoio per fissare la macchina all'unità di alimentazione carta.
    Stringere saldamente la vite utilizzando una moneta.
    Illustrazione dell'unità di alimentazione carta

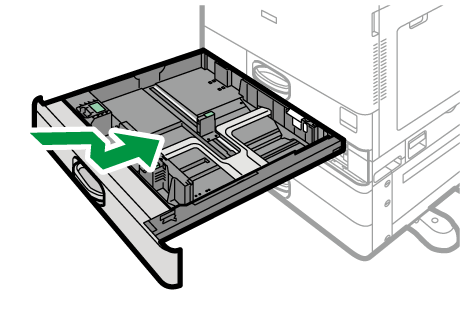

  9. Sollevare la parte anteriore del vassoio e farlo scorrere delicatamente all'interno della macchina finché non si ferma.
    Illustrazione dell'unità di alimentazione carta

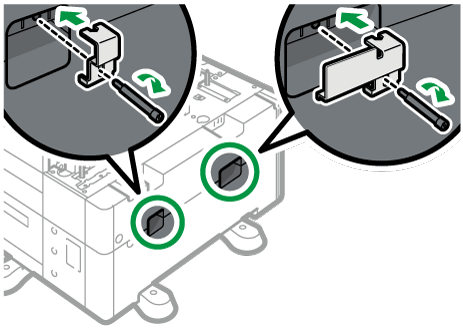

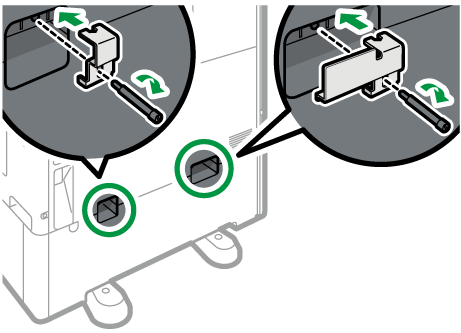

  10. Applicare due supporti sul retro dell'unità utilizzando le viti rimanenti.
    Stringere saldamente le viti utilizzando una moneta.
    Illustrazione dell'unità di alimentazione carta

  11. Inserire il cavo di alimentazione, quindi accendere la macchina.

  12. Stampare la pagina di configurazione per verificare che l'unità sia stata correttamente collegata.

Nota

  • Per verificare che l'unità di alimentazione carta opzionale sia stata correttamente collegata, stampare la pagina di configurazione e verificare la voce "Dispositivo collegato" sulla pagina. Se l'unità è stata collegata correttamente, viene visualizzato quanto segue:

    • Vassoio carta inferiore:
      "Vassoio carta inferiori"

    • Vassoi carta inferiori:
      "Vassoio carta inferiori"

    • Vassoio 3 (LCT):
      "Vassoio 3 (LCT)"

  • Se l'alimentatore carta opzionale non è stato installato correttamente, ripetere la procedura dall'inizio. Se, dopo aver tentato nuovamente l'installazione, non è possibile installare correttamente la scheda, contattare l'assistenza o l'agente di vendita.
