Installazione dell'opzione SSD

Importante

  • Prima di cominciare, toccare un oggetto metallico per scaricare l'elettricità statica. L'elettricità statica può danneggiare le unità di memoria.

  • Non sottoporre l'unità di memoria a violenti urti.

  • Prima di utilizzare la nuova opzione SSD, è necessario configurare le impostazioni del driver della stampante.

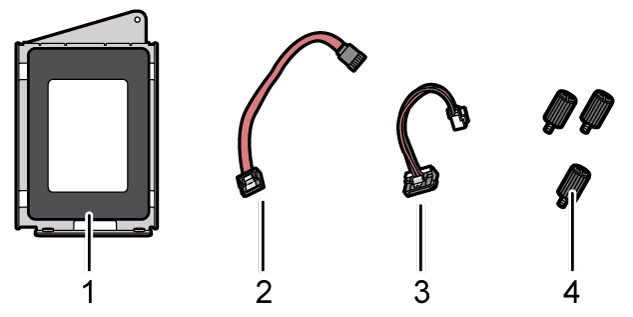

  1. Verificare il contenuto della confezione.
    Illustrazione della confezione
    1. Opzione SSD
    2. Cavo piatto
    3. Cavo di alimentazione
    4. Viti (3)

  2. Spegnere la macchina e scollegare il cavo di alimentazione.

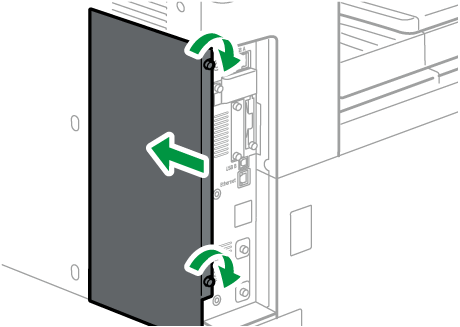

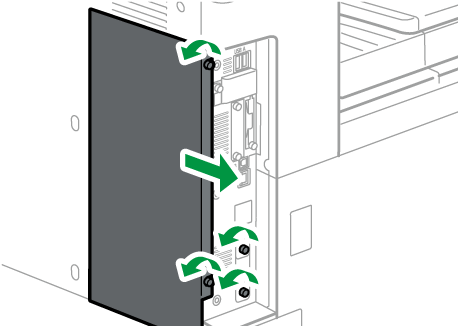

  3. Rimuovere le viti di fissaggio della scheda controller e rimuovere il coperchio posteriore.
    Illustrazione dell'opzione SSD
    Le viti rimosse verranno riutilizzate successivamente per fissare nuovamente la scheda controller.

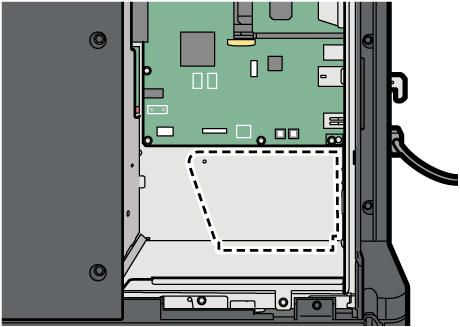

  4. Installare l'opzione SSD nella posizione indicata.
    Illustrazione dell'opzione SSD

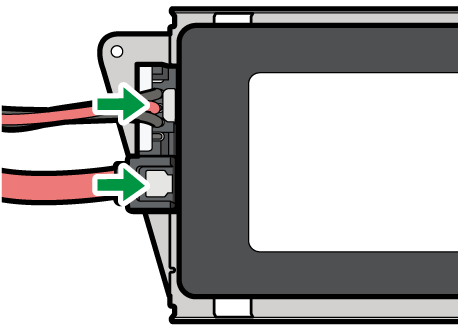

  5. Collegare il cavo piatto e il cavo di alimentazione all'opzione SSD.
    Illustrazione dell'opzione SSD

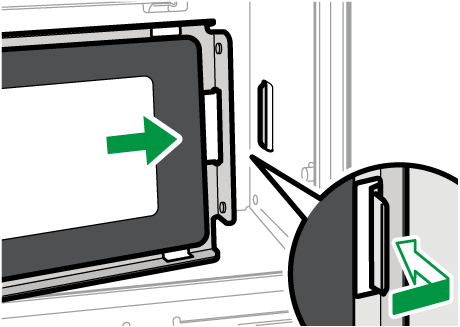

  6. Agganciare le tacche di montaggio all'opzione SSD sulle linguette del pannello della scheda controller.
    Illustrazione dell'opzione SSD

  7. Usare due viti per fissare l'opzione SSD al pannello della scheda controller.
    Illustrazione dell'opzione SSD

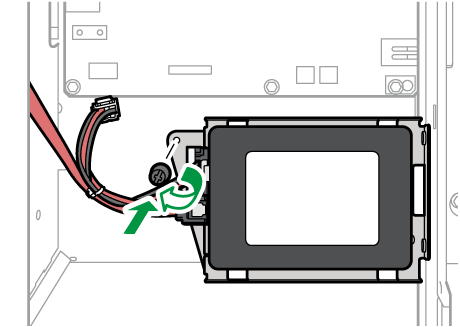

  8. Fissare l'opzione SSD alla scheda controller usando la vite rimanente.
    Illustrazione dell'opzione SSD

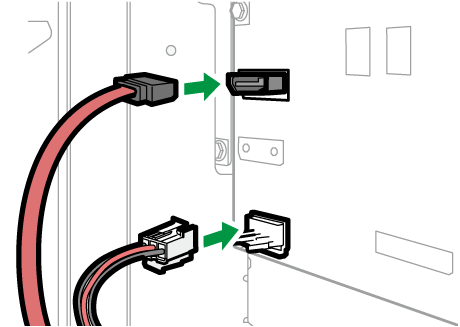

  9. Collegare il cavo piatto e il cavo di alimentazione alla scheda controller.
    Illustrazione dell'opzione SSD

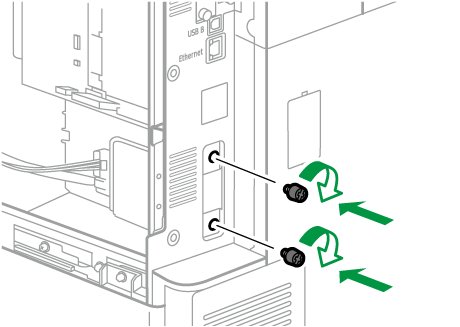

  10. Sostituire il coperchio posteriore e fissare la scheda controller alla macchina utilizzando le viti.
    Illustrazione dell'opzione SSD

  11. Inserire il cavo di alimentazione, quindi accendere la macchina.
    Al momento dell'accensione, viene visualizzato un messaggio che indica che l'opzione SSD sarà formattata.

  12. Stampare la pagina di configurazione per verificare l'installazione.
    Se è stata installata correttamente, sulla pagina di configurazione comparirà "Memoria interna" per "Connessione dispositivo".

Nota

  • Se l'opzione SSD non è stata installata correttamente, ripetere la procedura dall'inizio. Se, dopo aver tentato nuovamente l'installazione, non è possibile installare correttamente la scheda, contattare l'assistenza o l'agente di vendita.
