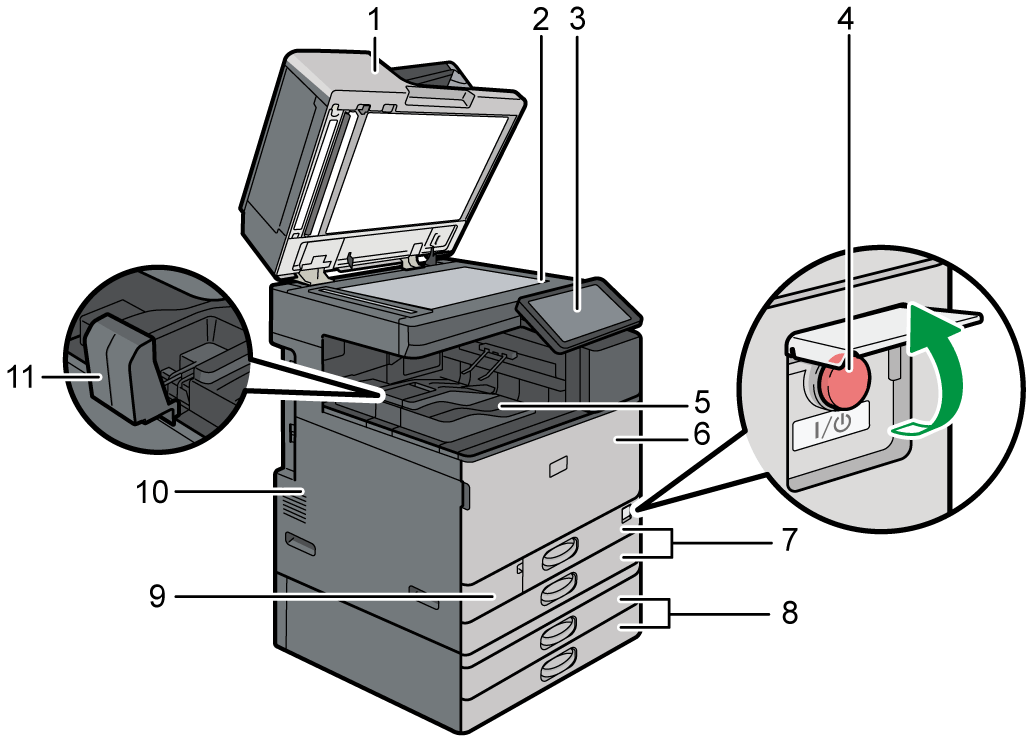

Guía de nombres y funciones de componentes

|

Tapa del cristal de exposición/Alimentador automático de documentos (ADF)
Baje la tapa sobre los originales colocados en el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), este procesará automáticamente los originales de uno en uno.
El ARDF es el ADF que escanea ambas caras del original de una en una.
El ADF de escaneo dúplex de una pasada es el ADF que escanea ambas caras del original a la vez.
Cómo colocar un original en el alimentador automático de documentos (ADF)Cristal de exposición
Coloque aquí los originales hacia abajo.
Cómo colocar un original en el cristal de exposiciónPanel de mandos
Nombres y funciones del panel de mandosInterruptor principal de alimentación
Para encender y apagar la máquina, abra la tapa del interruptor de alimentación principal y púlselo.
Encendido y apagado de la alimentaciónBandeja interna 1
El papel copiado o impreso y los mensajes de fax se entregan aquí. El papel se entrega debajo del soporte para papel instalado en el interior de la bandeja interna.
Consulte "Bandejas de salida compatibles" acerca de la bandeja de salida para el papel impreso.Tapa frontal
Abra para sustituir los cartuchos del tóner.
Cómo sustituir el tónerBandejas de papel (bandejas 1-2)
Bandejas de papel estándar. Cargue el papel aquí.
Carga de papel en la bandeja de papelBandejas de papel inferiores
Bandejas de papel opcionales Cargue el papel aquí.
Carga de papel en la bandeja de papelTapa frontal inferior
Ábrala para cambiar la botella de tóner residual.
Sustitución de la botella de tóner residualRespiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.Guía de bandeja interna
Abra la guía para evitar que el papel impreso se caiga.

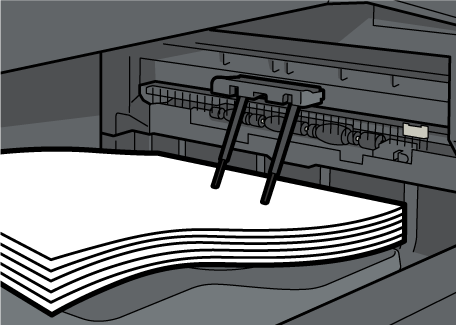

Cuando utilice soportes de papel, siga las precauciones que se indican a continuación en todo momento.
Asegúrese de no colocar objetos delante de los soportes de papel. Si lo hace, podrían producirse atascos de papel.
Después de extraer el papel copiado/impreso, no vuelva a colocarlo en los soportes de papel. De lo contrario, podrían producirse fallos de funcionamiento y atascos de papel.

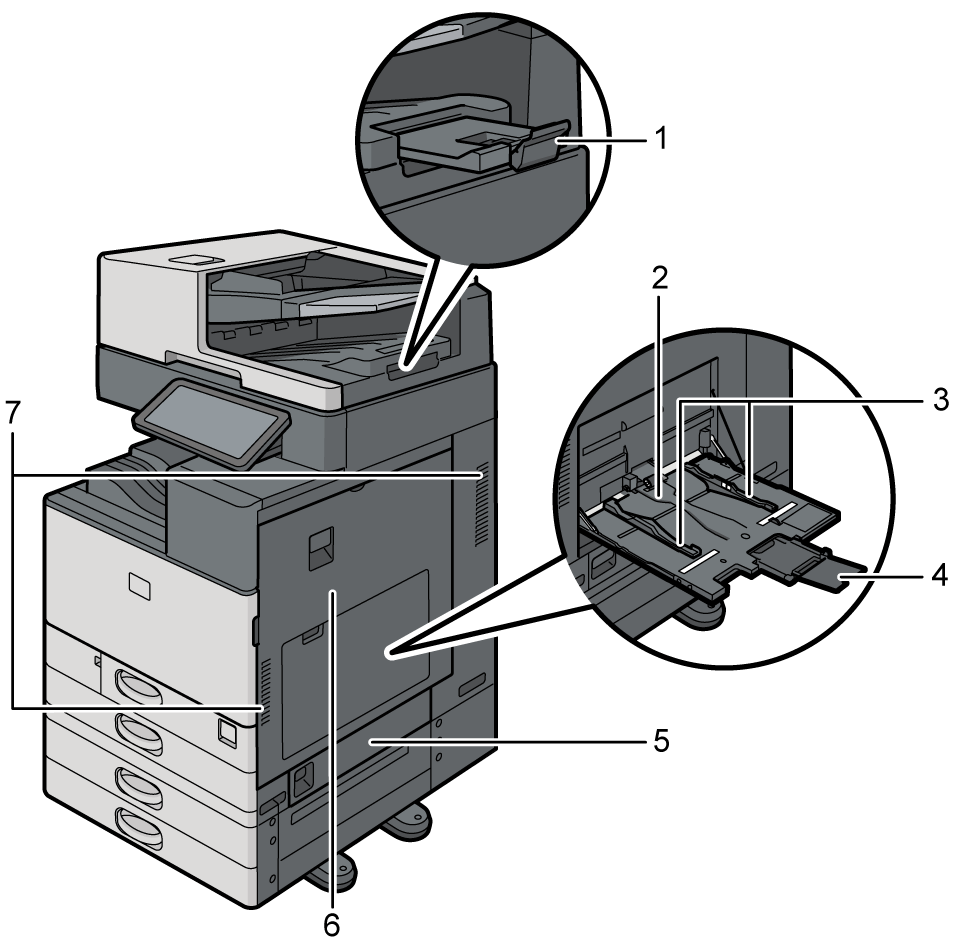

Extensor de la bandeja ADF
Extienda este extensor para evitar la caída de los originales de un tamaño superior a B4 JIS o 81/2 × 14.Bandeja bypass
Utilícela para copiar o imprimir en etiquetas adhesivas o en papel que no pueda cargarse en las bandejas de papel.
Cómo cargar papel en la bandeja bypassGuías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.Extensor
Saque el extensor cuando cargue hojas de tamaño superior a A4
, 81/2 × 11 en la bandeja bypass.Tapa derecha inferior
Abra esta tapa para retirar el papel atascado.Tapa derecha
Abra esta tapa para retirar el papel atascado.Respiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.

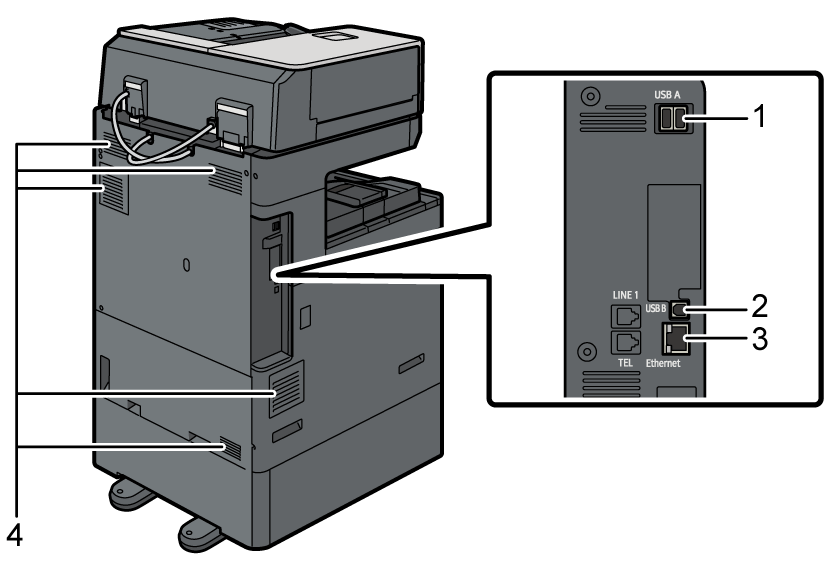

IM C2010/C2010A/C2510/C2510A/C2519J/GS4020c/GS4025c/C3010/C3010A/C3510/C3510A/C3519J/GS4030c/C4510/C4510A/C5510/C5510A/GS4045c/C6010/GS4160c

Interfaz USB2.0 tipo A
Esta interfaz no se utiliza con esta máquina.Interfaz USB2.0 tipo B
Utilice el puerto para conectar la máquina y el ordenador mediante el cable USB.Ethernet interface
Utilice el puerto para conectar la máquina a la red o para utilizar el servicio de gestión remota (@Remote) por Internet.Respiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.

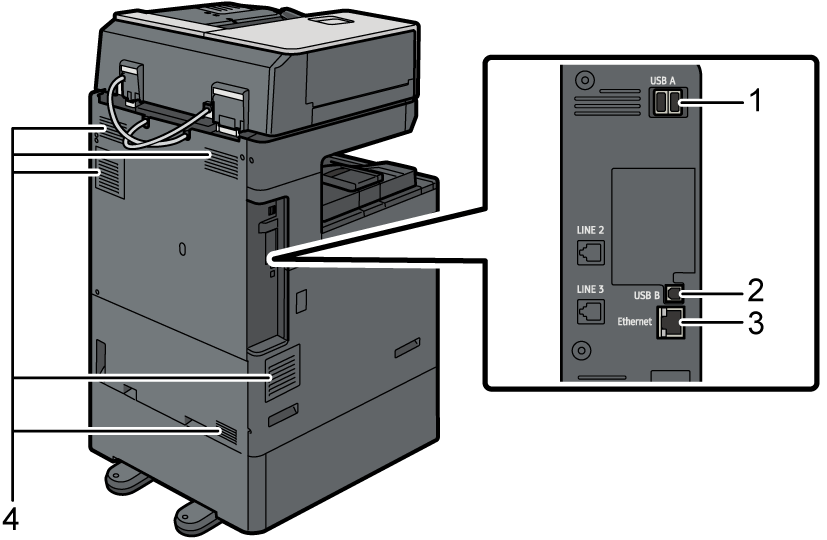

IM C7010

Interfaz USB2.0 tipo A
Esta interfaz no se utiliza con esta máquina.Interfaz USB tipo B
Utilice el puerto para conectar la máquina y el ordenador mediante el cable USB.
-
(principalmente Europa y Asia)/
(principalmente Norteamérica)
La interfaz USB3.2 Gen1 Tipo B está disponible. (Excepto para China)
(China)
La interfaz USB2.0 Tipo B está disponible.
Ethernet interface
Utilice el puerto para conectar la máquina a la red o para utilizar el servicio de gestión remota (@Remote) por Internet.Respiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.

(principalmente Europa)
Al tocar la máquina, puede experimentar una descarga estática que no es dañina para los humanos. Para más información, consulte lo siguiente:
