Nombres y funciones del panel de mandos
El panel táctil (Smart Operation Panel) que muestra la pantalla de operaciones de la máquina se denomina "Panel de mandos".
El panel de mandos incorpora, en ambos lados, interfaces para conectar dispositivos externos y ranuras para introducir una memoria USB.
Incluso cuando la pantalla está apagada, los indicadores LED situados en el marco del panel de mando muestran el estado de la máquina.

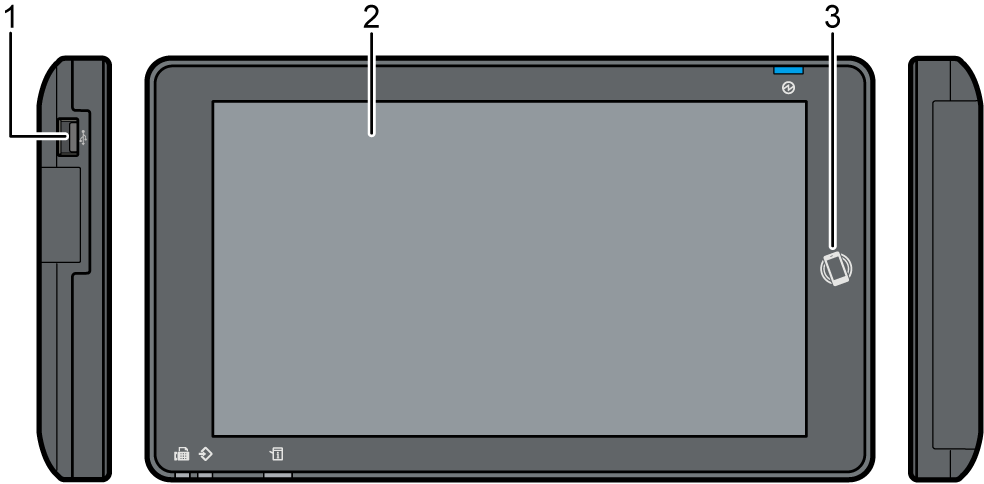

Ranuras de memoria
Inserte una memoria USB. Puede almacenar los datos escaneados o imprimir el archivo almacenado en el soporte.
Utilice el soporte formateado en FAT16 o FAT32.
Determinados tipos de dispositivo USB de memoria flash no se pueden utilizar en la máquina.
No se pueden utilizar cables alargadores USB, concentradores, lectores de tarjetas ni memorias flash USB con funciones de cifrado.
Si se apaga la máquina o se extrae el soporte de almacenamiento mientras la máquina está leyendo los datos, compruebe los datos guardados en el soporte.

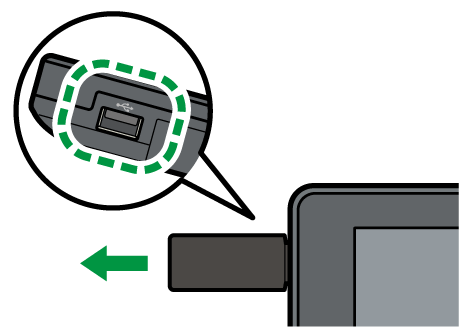

Antes de retirar el soporte de la ranura, pulse el icono mostrado en la pantalla (
) para cancelar la conexión.
No cambie el interruptor de protección de la escritura en la memoria USB mientras esta esté insertada.
Panel táctil
Muestra la pantalla de Inicio, la pantalla de funcionamiento de las aplicaciones y los mensajes. Se utiliza con las puntas de los dedos.
Cómo utilizar la pantalla de Inicio
Uso intuitivo de la pantalla con las puntas de los dedosMarca táctil
Se utiliza para conectar la máquina y un dispositivo inteligente mediante el RICOH Smart Device Connector.Utilizar las funciones de la máquina desde un dispositivo móvil

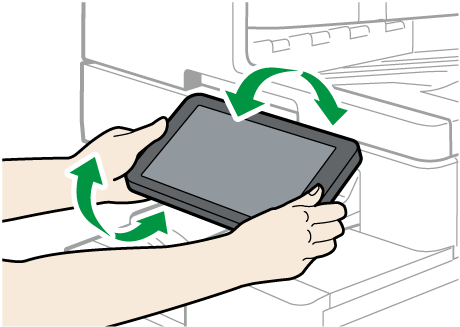

Puede ajustar el ángulo del panel de mandos, para mejorar la visibilidad. Tenga cuidado de no pillarse los dedos al ajustar el ángulo del panel de mandos.

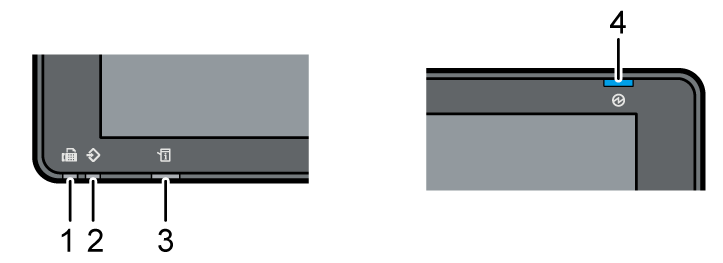

Indicador de fax
Indica el estado de la función de fax.
Parpadeando: transmitiendo y recibiendo datos.
Iluminado: recibiendo datos (Archivo recepción sustituta/Recepción de bloqueo de memoria/Box personal)
Indicador de entrada de datos
Parpadea cuando la máquina está recibiendo datos enviados desde el driver de impresora o un driver de LAN FAX.Indicador de estado
Indica el estado del sistema. Permanece encendido cuando se produce un error o cuando se agota el tóner.
Comprobar los indicadores, los iconos y los mensajes en el panel de mandosIndicador de funcionamiento
El indicador de alimentación principal se ilumina cuando se enciende la máquina. En el modo de reposo, parpadea lentamente.
