Carga de papel en la bandeja de papel

Ajuste las guías laterales y finales según el tamaño de papel. Cuando cargue papel de un tamaño superior a A3 u 11 × 17 de las bandejas 2-4, también deberá cambiar la posición de la guía lateral auxiliar.

(principalmente Europa y Asia)/(principalmente Taiwán)

La bandeja 1 solo puede contener papel A4 vertical. Si desea imprimir en papel vertical A5, B5 JIS u 8¹/₂ × 11 desde la bandeja 1, póngase en contacto con el representante de servicio.

(principalmente Norteamérica)

La bandeja 1 solo puede almacenar papel 8¹/₂ × 11 en horizontal. Si desea imprimir en papel A4, A5 o B5 JIS en vertical desde la bandeja 1, póngase en contacto con el representante de servicio.

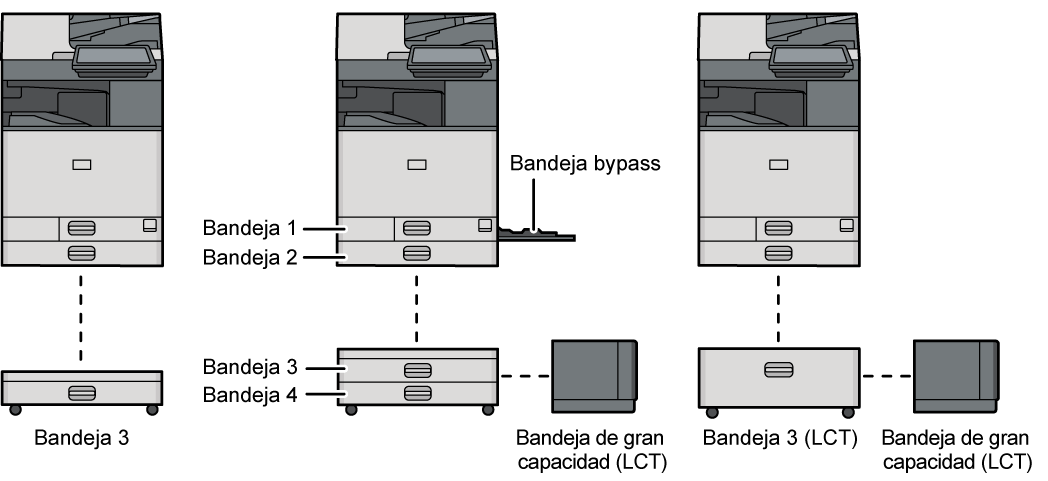

El papel se carga del mismo modo en todas las bandejas. En el siguiente procedimiento de ejemplo, se utiliza la bandeja 2.

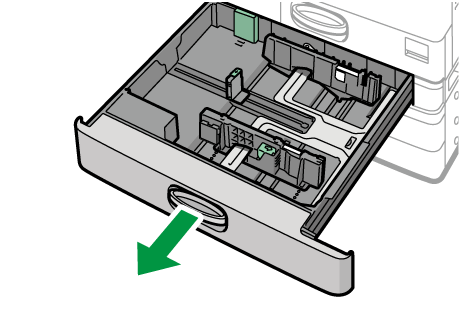

1. Compruebe que el papel de la bandeja no se está utilizando y, a continuación, extraiga la bandeja con cuidado.


2. Si hay papel en la bandeja, sáquelo.

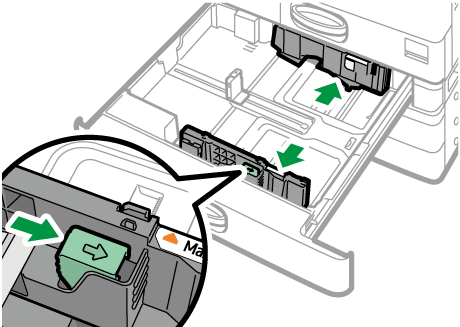

3. Mientras mantiene presionada la palanca de liberación de la guía lateral, deslice las guías laterales hacia fuera.

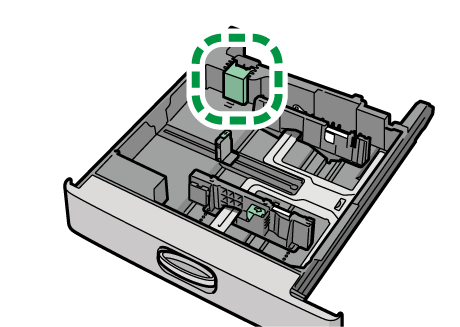

4. Para cargar papel de un tamaño superior a A3 u 11 × 17, extraiga completamente la bandeja y, a continuación, cambie la posición de la guía lateral auxiliar.
   Coloque la bandeja sobre una superficie plana.

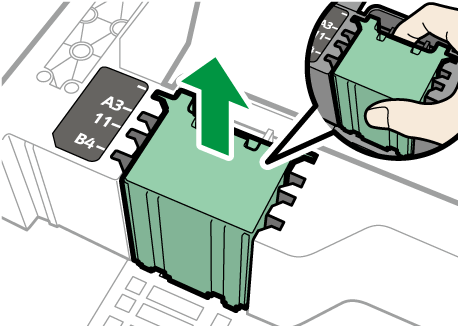

   1. Apriete la guía lateral auxiliar y luego sáquela de la bandeja.

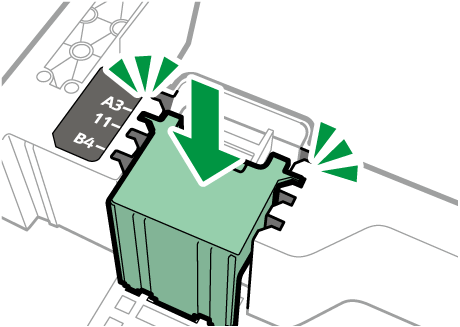

   2. Coloque la guía lateral auxiliar en la ranura que corresponda al tamaño de papel que se utilizará.


5. Mientras mantiene presionada la palanca de liberación de la guía final, deslice la guía hacia fuera.

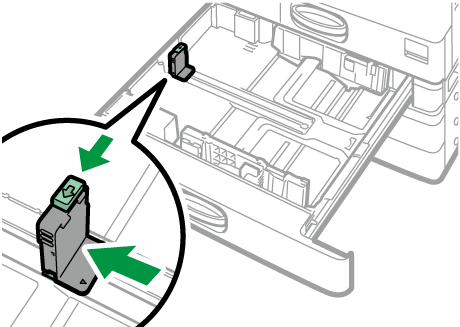

   Si la guía final está sujeta mediante el tope, gire 90 grados el tornillo de fijación del tope, en el sentido contrario a las agujas del reloj, con una moneda o un objeto similar y retire el tope.


6. Cuadre el papel y cárguelo con la cara de impresión hacia arriba.
   Airee las hojas antes de cargarlas, para evitar que estas se adhieran entre sí y se alimenten juntas.
   Compruebe que los bordes del papel están alineados con el lado derecho.

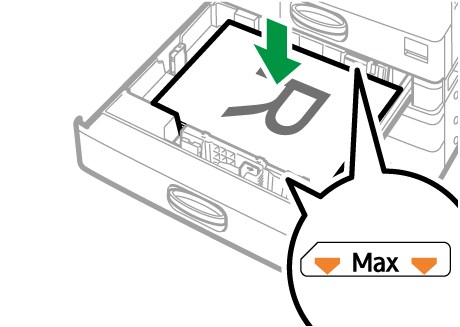

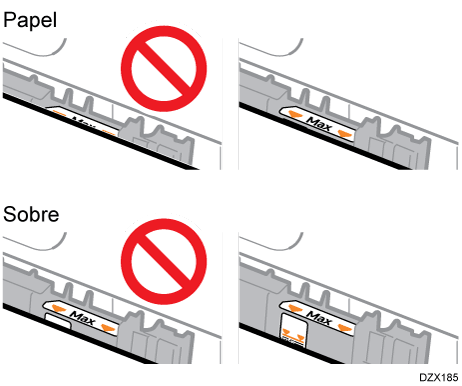

   No apile el papel más allá de la marca de límite.


7. Mientras mantiene presionada la palanca de liberación, ajuste las guías laterales y finales al tamaño del papel.
   No debe quedar espacio entre el papel y las guías.

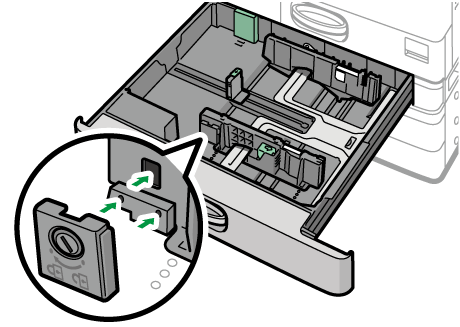

   Para fijar la guía final, acople las dos proyecciones del tope en los orificios de la guía final y, a continuación, apriete el tornillo de fijación girándolo 90 grados en el sentido de las agujas del reloj, con una moneda o un objeto similar.


   • Si no fija la guía final, coloque el tope en la posición que se muestra en la figura que aparece a continuación y, seguidamente, gire 90 grados el tornillo de fijación en el sentido de las agujas del reloj, con una moneda o un objeto similar.


8. Empuje con cuidado la bandeja, hasta su posición original.
   Para colocar de nuevo la bandeja en su posición original, empújela recta. Si se daña la bandeja de papel, podría producirse un atasco de papel. Asimismo, si fuerza la bandeja para introducirla, la guía lateral podría desplazarse.

Utilice la bandeja bypass para cargar papel de un tamaño que no pueda cargarse en las bandejas 1-4 como, por ejemplo, papel de etiqueta (etiquetas adhesivas).

El número máximo de hojas que se pueden cargar al mismo tiempo depende del tipo de papel.

Tamaños y tipos de papel recomendados

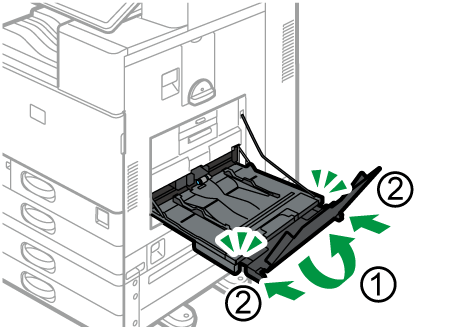

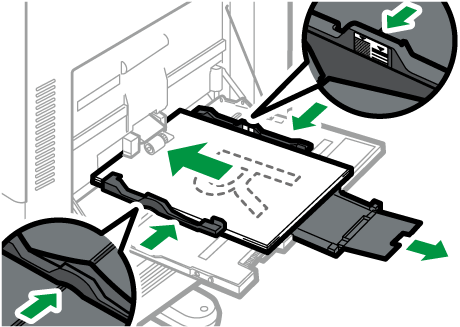

1. Abra la bandeja bypass.



   Asegúrese de que la bandeja bypass esté completamente abierta.

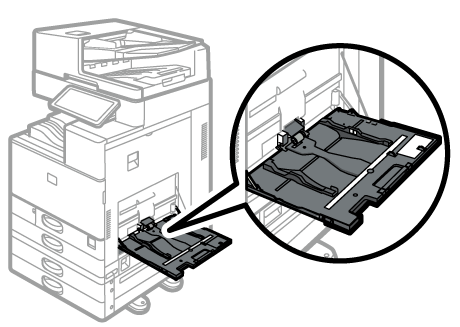

   Cuando cargue papel de un tamaño superior a la bandeja bypass (con una longitud mayor que el papel A4 u 8 ¹/₂ × 11 en horizontal), extraiga el extensor.

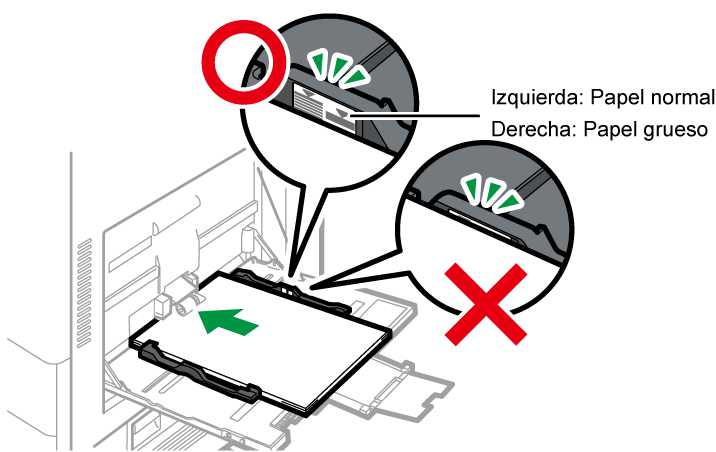

2. Cargue papel con la cara de impresión hacia abajo, y ejerza un poco de presión sobre él hasta que oiga un pitido.
   Airee las hojas antes de cargarlas, para evitar que estas se adhieran entre sí y se alimenten juntas.
   Cuando cargue sobres o papel con membrete, confirme la orientación, el anverso y el reverso y la posición de las solapas.
   Orientación del sobre y estado recomendado
   Cargar papel de orientación fija o papel a doble cara

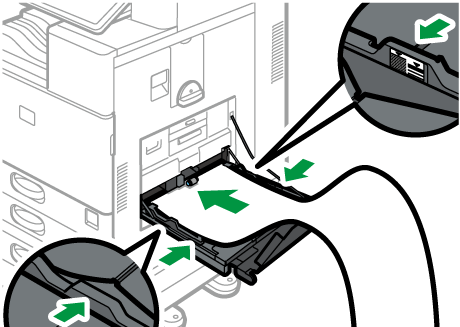

3. Alinee las guías de papel según el tamaño de papel.



Cómo cargar papel en la bandeja guía de papel para banners

Puede cargar papel banner si la bandeja de guía del papel banner está instalada.

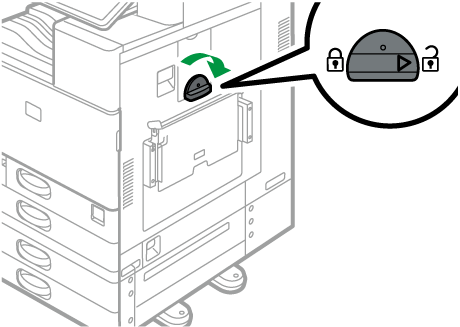

1. Gire el control giratorio hacia la derecha hasta que su marca triangular se detenga en la marca de desbloqueo.
   Tenga cuidado de no golpearse la mano con la bandeja guía de papel para banners al girar el asa.
   Si no puede girar el control giratorio, hágalo mientras presiona la bandeja guía de papel para banners hacia la máquina.

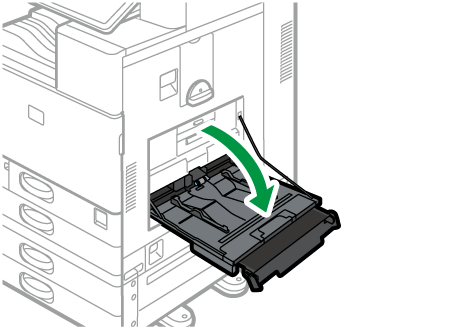

2. Sujete el mango con una mano mientras sostiene la parte trasera de la bandeja bypass con la otra y, a continuación, abra la bandeja bypass lentamente.
   Abra la bandeja bypass hasta que esté situada de forma paralela al suelo.
   Cuando cargue papel con un ancho horizontal de 148–457,2 mm (5,83–18,00 pulgadas), continúe con el Paso 4.


3. Levante la bandeja guía de papel para banners y, a continuación, insértela en la bandeja bypass hasta que se estabilice.

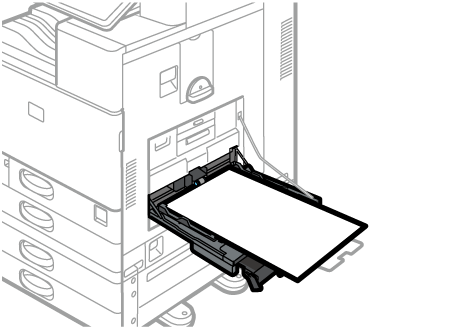

4. Cargue el papel con la cara hacia abajo hasta que se oiga un pitido.

5. Alinee las guías de papel según el tamaño de papel.
   Si no ajusta las guías al papel, la imagen puede salir inclinada o se pueden producir atascos del papel.
   Si carga papel con una anchura horizontal de 148-899 mm (5,83-35,4 pulgadas), vaya al paso 7.

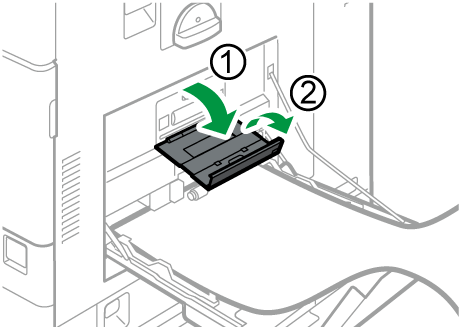

6. Abra la bandeja secundaria y, a continuación, levante la bandeja guía de papel para banners secundaria.


7. Coloque el borde delantero del papel según el tamaño del papel.

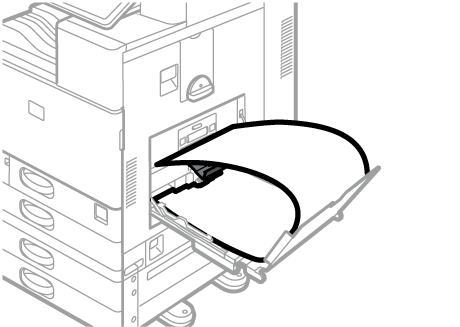

   • Cuando utilice papel con una anchura horizontal de 966-1.260 mm (38,1-49,6 pulgadas), ondule el papel de forma que su borde anterior toque la bandeja guía del papel banner menor.

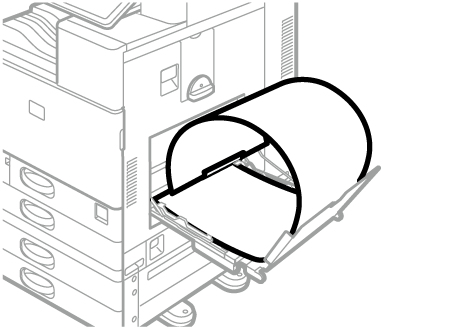

   • Cuando utilice papel con una anchura horizontal de 900-965 mm (35,5-38,0 pulgadas), ondule el papel de forma que su borde anterior toque el lateral de la máquina.


   • Cuando utilice papel con un ancho horizontal de 457,2-900 mm (18,00-35,5 pulgadas), coloque el papel de modo que el borde delantero salga por la bandeja guía de papel banner.


   • Cuando utilice papel con un ancho horizontal de 148–457,2 mm (5,83–18,00 pulgadas), coloque el papel como papel de carga en la bandeja bypass.


Cierre de la bandeja guía de papel para banners

1. Quite el papel cargado.

2. Doble la bandeja secundaria.

3. Deslice las guías de papel hacia fuera hasta el ancho máximo.

4. Doble la bandeja guía de papel para banners.

5. Sujete el mango con una mano mientras sostiene la parte trasera de la bandeja bypass con la otra y, a continuación, cierre la bandeja bypass lentamente.

6. Gire el control giratorio hacia la izquierda hasta que su marca triangular se detenga en la marca de bloqueo.

(principalmente Europa y Asia)/ (Taiwán)

La bandeja 3 (LCT) sólo admite papel A4 Vertical. Si quiere imprimir en papel de 8¹/₂ × 11 en horizontal desde la bandeja 3 (LCT), póngase en contacto con el representante del servicio técnico.

(principalmente Norteamérica)

La bandeja 3 (LCT) solo puede almacenar papel 8¹/₂ × 11 en horizontal. Si desea imprimir en papel A4 en horizontal desde la bandeja 3 (LCT), póngase en contacto con el representante del servicio técnico.

• Puede cargar papel tanto en el lado derecho como en el lado izquierdo de la bandeja.

• El papel cargado en el lado derecho de la bandeja 3 (LCT) entra en la máquina. Cuando el papel cargado en el lado derecho de la bandeja 3 (LCT) se agota, el papel cargado en el lado izquierdo se desplaza de forma automática hacia la derecha y la bandeja sigue alimentando papel.

• Mientras se está imprimiendo desde la bandeja 3 (LCT), se puede cargar papel extrayendo el lado izquierdo de la bandeja.

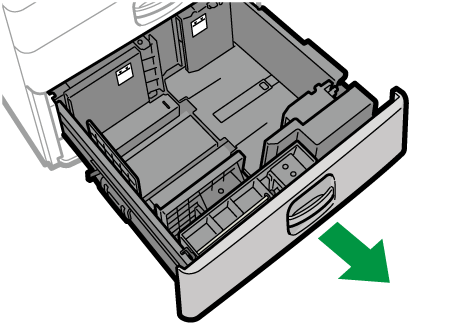

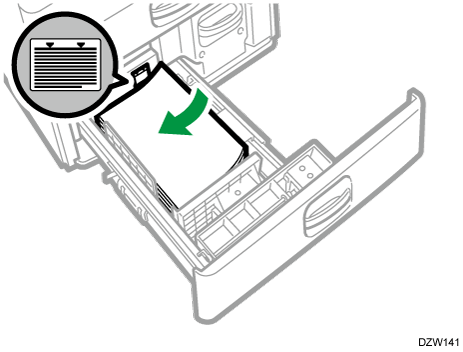

1. Tire con cuidado de la Bandeja 3 (LCT).

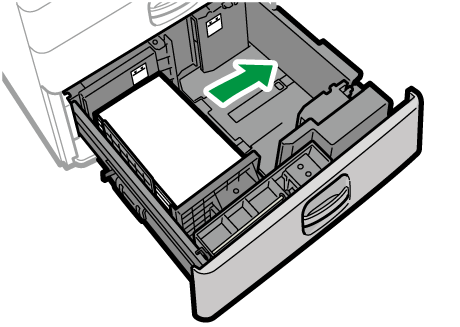

2. Cuadre el papel y cárguelo con la cara de impresión hacia arriba.
   Airee las hojas antes de cargarlas, para evitar que estas se adhieran entre sí y se alimenten juntas.

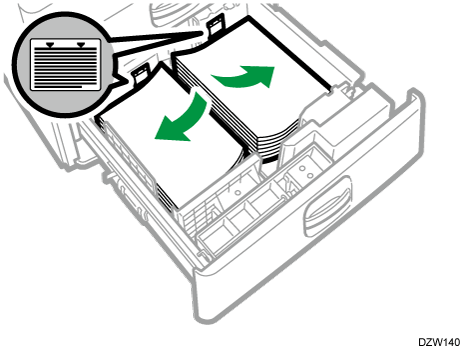

   Para obtener la pila correcta, alinee el borde derecho del papel con el borde derecho de la bandeja. En la pila de la izquierda, alinee el borde izquierdo del papel con borde izquierdo de la bandeja.
   No apile el papel más allá de la marca de límite.


   Cuando la bandeja se puede extraer hasta el final



   Cuando se puede extraer la mitad de la bandeja

   Cargue 30 o más hojas de papel en la mitad izquierda de la bandeja.



3. Empuje con cuidado la bandeja 3 (LCT), hasta que se haya introducido completamente.

(principalmente Europa y Asia)/(Taiwán)

La bandeja de gran capacidad solo admite papel A4 en horizontal. Si desea imprimir en papel 8¹/₂ × 11 o B5 JIS en horizontal desde la bandeja de gran capacidad, póngase en contacto con el representante de servicio.

(principalmente Norteamérica)

La bandeja de gran capacidad solo puede almacenar papel 8¹/₂ × 11 en horizontal. Si desea imprimir en papel A4 o B5 JIS en horizontal desde la bandeja de gran capacidad, póngase en contacto con su representante del servicio técnico.

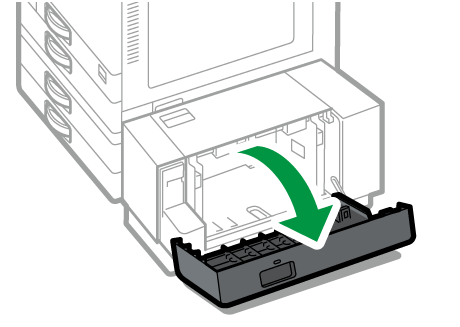

1. Abra la tapa de la bandeja de gran capacidad.

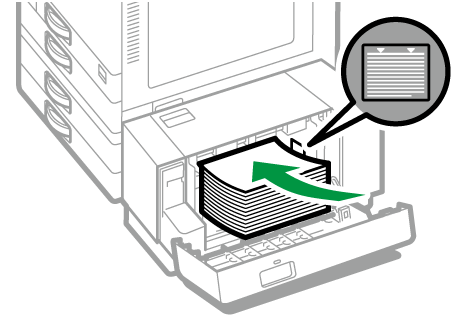

2. Cuadre el papel y cárguelo con la cara de impresión hacia abajo.
   Airee las hojas antes de cargarlas, para evitar que estas se adhieran entre sí y se alimenten juntas.
   Compruebe que los bordes del papel estén alineados con el lado izquierdo.
   No apile el papel más allá de la marca de límite.


3. Cierre la tapa de la bandeja de gran capacidad.

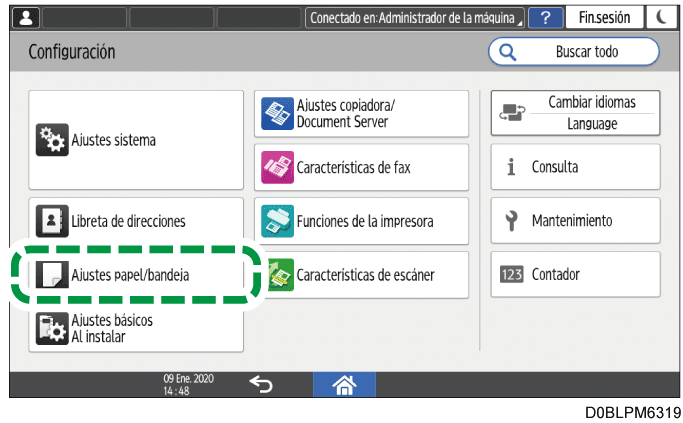

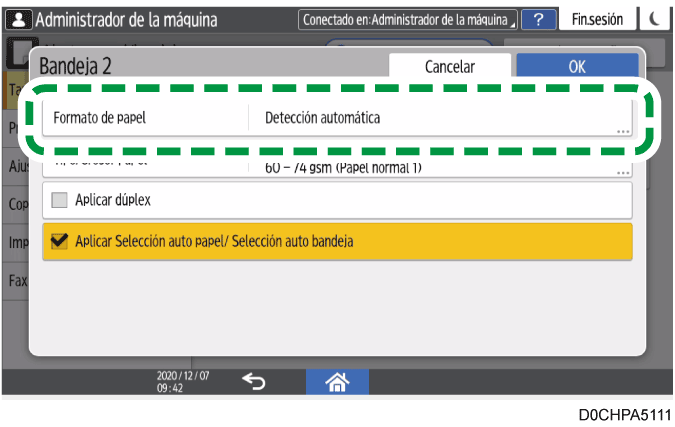

1. Pulse [Configuración] en la pantalla de Inicio.


2. Pulse [Ajustes papel/bandeja].


3. Pulse [Tamaño papel/Tipo papel].

4. Presione una bandeja a establecer.


5. Pulse [Formato de papel].

   Para especificar la bandeja bypass, pulse [Tamaño papel: Impresora].
   El tamaño del papel en la bandeja 1, la bandeja 3 (LCT) y la bandeja de gran capacidad es fijo y no se puede cambiar.

6. Escoja un tamaño de papel de la lista y pulse [OK].

7. Pulse [OK].

8. Tras completar la configuración, pulse [Inicio] ().
   Para utilizar papel cuyo tamaño se detecta automáticamente tras utilizar papel que no puede detectarse automáticamente, restablezca el ajuste de Detección automática. Para restablecer el ajuste de Detección automática, cargue de nuevo el papel, realice los pasos del 1 al 5, seleccione [Detección automática] y, a continuación, pulse [OK].

1. Pulse [Configuración] en la pantalla de Inicio.


2. Pulse [Ajustes papel/bandeja].



3. Pulse [Tamaño papel/Tipo papel].

4. Presione una bandeja a establecer.



5. Pulse [Formato de papel].



   Para especificar la bandeja bypass, pulse [Tamaño papel: Impresora].

   El tamaño del papel en la bandeja 1, la bandeja 3 (LCT) y la bandeja de gran capacidad es fijo y no se puede cambiar.

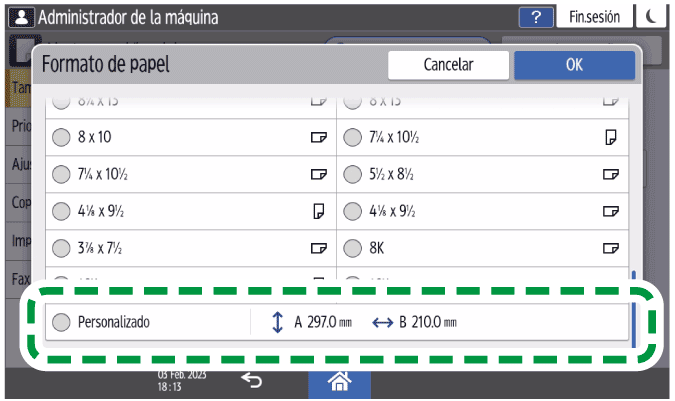

6. Pulse [Personalizado] en la lista mostrada.

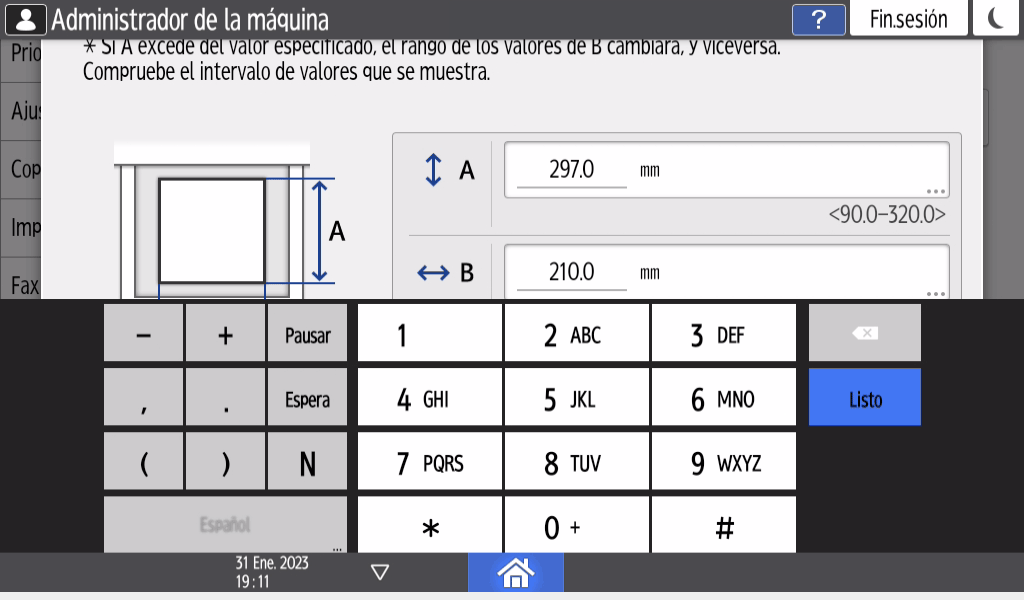

7. Pulse el valor en el campo "A" o "B" y, a continuación, introduzca el valor nuevo.
   Especifique los valores dentro de los números de "< >" y pulse [Listo].


8. Pulse [OK] tres veces.

9. Tras completar la configuración, pulse [Inicio] ().

Si los ajustes de impresión y el papel cargado utilizados para un trabajo de impresión no coinciden, se producirá un error de concordancia.

Compruebe y especifique los ajustes de papel antes de iniciar la impresión.

En el controlador de la impresora

Compruebe los ajustes de la bandeja de pape y el tipo de papel en el controlador de la impresora y confirme que coincidan con el papel cargado.

En el panel de mandos

1. Pulse [Configuración] en la pantalla de Inicio.


2. Pulse [Ajustes papel/bandeja].

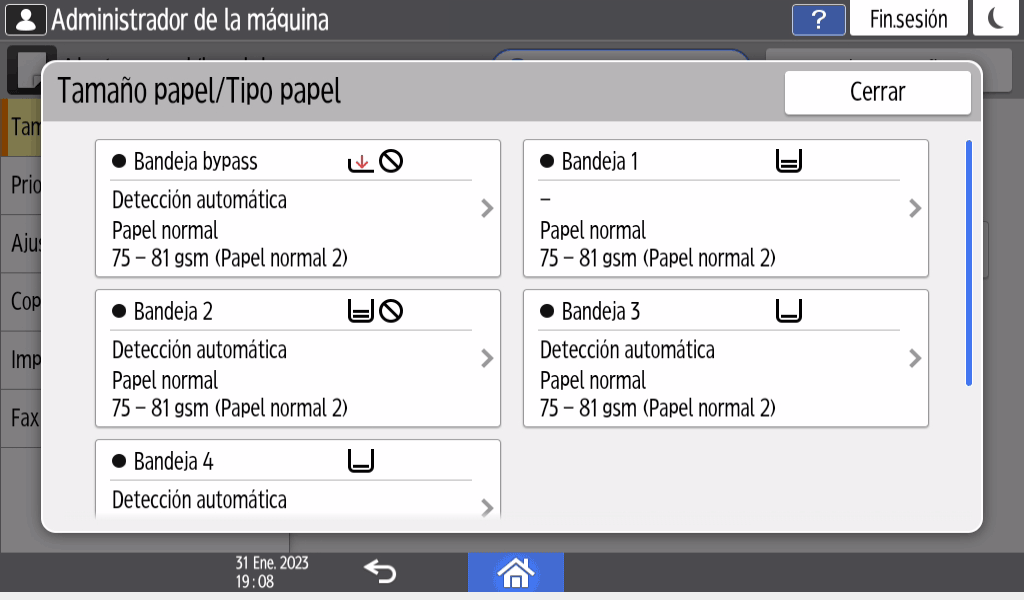

3. Pulse [Tamaño papel/Tipo papel].

4. Presione una bandeja a establecer.

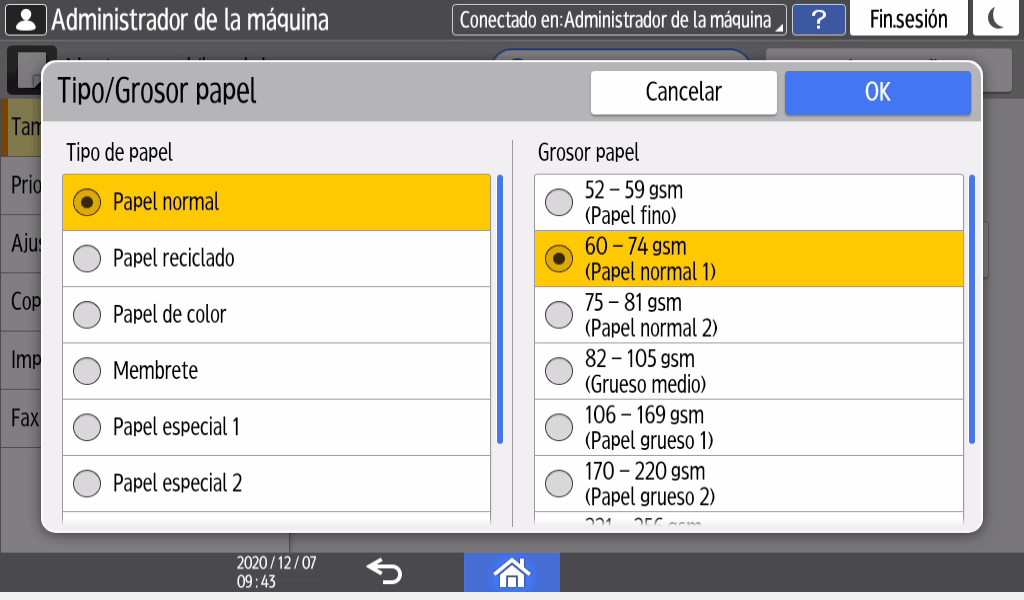

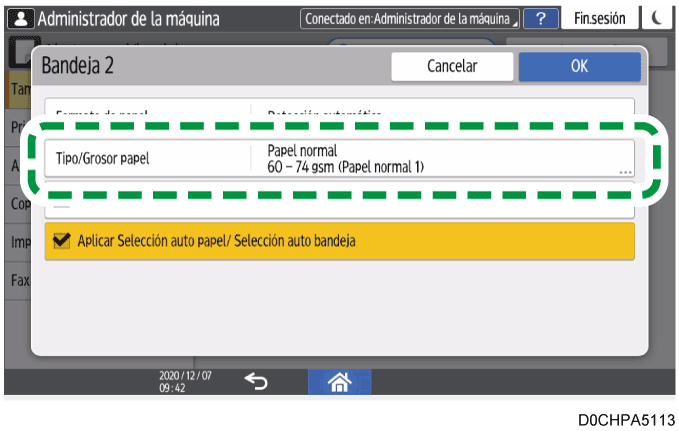

5. Pulse [Tipo/Grosor papel].



6. Escoja un tipo de papel y grosor de la lista mostrada y pulse [OK].



7. Pulse [OK].

8. Tras completar la configuración, pulse [Inicio] ().
