Oversikt over komponentenes navn og funksjoner
- Ikke dekk til maskinens ventilasjonsåpninger. Dette kan føre til at de interne komponentene overopphetes, noe som igjen kan føre til brann.
Symboler for region A og region B
(hovedsakelig Europa og Asia), (hovedsakelig Europa), eller (hovedsakelig Asia)
(hovedsakelig Nord-Amerika)
Forskjellene mellom funksjonene i modellene i region A og B vises ved to symboler.
Les informasjonen som indikeres av symbolet som samsvarer med regionen til den modellen du bruker.
Hvis du vil ha mer informasjon om hvilket symbol som tilsvarer modellen du bruker, se Modellspesifikk informasjon.

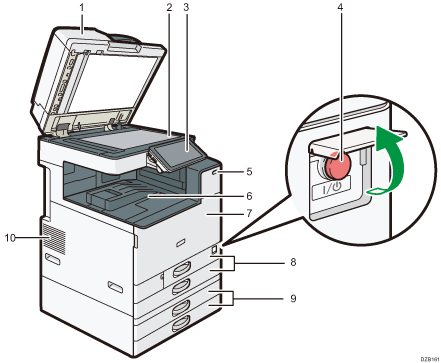

Sett forfra og fra venstre
Glassplatedeksel / automatisk dokumentmater (ADF)
Legg ned dekslet over originalene på glassplaten.
Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.
Glassplate
Plasser originalene med forsiden ned her.
Betjeningspanel
Hovedstrømbryter
For å skru strømmen på og av åpner du dekselet på hovedstrømbryteren og trykker på hovedstrømbryteren.
Personoppdagelsessensor
Oppdager en person som nærmer seg maskinen.
Brukerveiledning (komplett versjon) på engelsk
Internt brett 1
Kopier/utskrifter og mottatte fakser leveres her. Og papiret kommer ut under papirholderen som er montert inni det interne brettet.
Frontdeksel
Åpne for å få tilgang til maskinens innvendige deler.
Papirmagasiner (magasin 1, 2)
Standardmagasiner. Last inn papir her.
Nedre papirmagasiner (magasin 3, 4)
Valgfrie papirmagasiner. Last inn papir her.
Ventilasjonsåpninger
Hull for ventilering av maskinens innside for å forhindre at interne komponenter overopphetes.
Etter at du har skrevet ut store volum, kan det hende viften fortsetter å gå for å senke temperaturen i maskinen.
Merk følgende når du bruker papirholderen til det interne brettet:
Når du har trukket ut det utskrevne arket oppå det interne brettet, må du ikke skyve arket tilbake under papirholderen. Papirholderen fungerer ikke korrekt på det utskrevne arket og kan forårsake papirstopp.

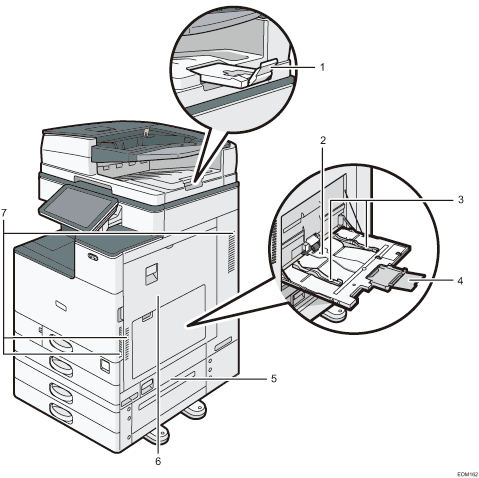

Sett forfra og fra høyre
Magasinforlenger til automatisk dokumentmater
Trekk denne forlengeren ut for å forhindre at originaler større enn B4- eller 81/2 × 14-format faller ned.
Multiarkmater
Bruk magasinet for å kopiere eller skrive ut på OHP-transparenter, selvklebende etiketter og papir som ikke kan legges i papirmagasinene.
Papirførere
Når du legger papir i multiarkmateren, må papirførerne ligge helt inntil papiret.
Forlenger
Trekk denne forlengeren ut når du legger i papir større enn A4
, 81/2 × 11.Nedre, høyre deksel
Åpne dette dekselet når du skal fjerne fastkjørt papir.
Høyre deksel
Åpne dette dekselet når du skal fjerne fastkjørt papir.
Ventilasjonsåpninger
Hull for ventilering av maskinens innside for å forhindre at interne komponenter overopphetes.
Etter at du har skrevet ut store volum, kan det hende viften fortsetter å gå for å senke temperaturen i maskinen.

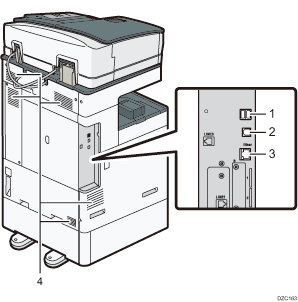

Sett bakfra og fra venstre (hovedsakelig Europa) (hovedsakelig Nord-Amerika)
USB2.0-grensesnitt type A
Bruk porten til å koble til autentiseringsenheten for adgangskort.
USB2.0-grensesnitt type B
Bruk porten til å koble maskinen og datamaskinen med USB-kabelen.
Ethernet-grensesnitt
Porten brukes til å koble maskinen til nettverket, eller for å bruke ekstern styringstjeneste (RICOH @Remote) via internett.
Ventilasjonsåpninger
Hull for ventilering av maskinens innside for å forhindre at interne komponenter overopphetes.
Etter at du har skrevet ut store volum, kan det hende viften fortsetter å gå for å senke temperaturen i maskinen.

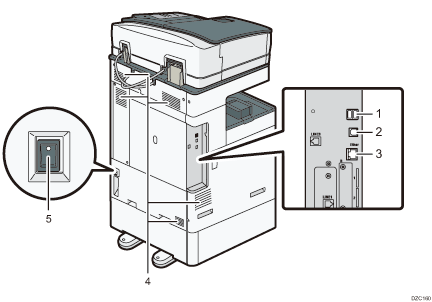

Sett bakfra og fra venstre (hovedsakelig Asia)
USB2.0-grensesnitt type A
Bruk porten til å koble til autentiseringsenheten for adgangskort.
USB2.0-grensesnitt type B
Bruk porten til å koble maskinen og datamaskinen med USB-kabelen.
Ethernet-grensesnitt
Porten brukes til å koble maskinen til nettverket, eller for å bruke ekstern styringstjeneste (RICOH @Remote) via internett.
Ventilasjonsåpninger
Hull for ventilering av maskinens innside for å forhindre at interne komponenter overopphetes.
Etter at du har skrevet ut store volum, kan det hende viften fortsetter å gå for å senke temperaturen i maskinen.
Bryter for antifuktvarmeelementet
Slå bryteren "På" for å hindre at papiret absorberer fuktighet og opprettholde utskriftskvaliteten. Bruk denne funksjonen når du bruker maskinen i et miljø med høy luftfuktighet eller lav temperatur.
