Navn og funksjoner på betjeningspanelet
Berøringspanelet (smartbetjeningspanelet) hvor betjeningsskjermen til maskinen vises, henvises til som «betjeningspanel».
På begge sider av betjeningspanelet finnes grensesnitt for å koble til eksterne enheter og spor for å sette inn SD-kort/USB-minne.
Selv når skjermen er slått av, viser LED-indikatorene på rammen til betjeningspanelet maskinens status.

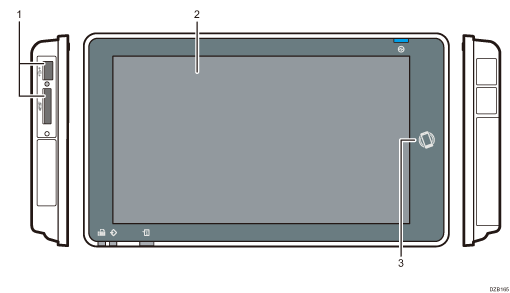

Berøringspanel/grensesnitt
Mediespor
Sett inn et SD-kort eller et USB-minne. Du kan lagre skannede data eller skrive ut filen lagret på mediet.
Bruk et SD-minnekort eller SDHC-minnekort med maksimal kapasitet på 32 GB. Du kan ikke bruke et SDXC-minnekort.
Bruk mediet med FAT16- eller FAT32-format.
Enkelte typer USB-flashminneenheter kan ikke brukes i maskinen.
Du kan ikke bruke USB-forlengelseskabel, hub eller kortleser.
Hvis strømmen til maskinen er slått av, eller media fjernes fra maskinen mens maskinen leser dataene på mediet, må du kontrollere dataene på mediet.

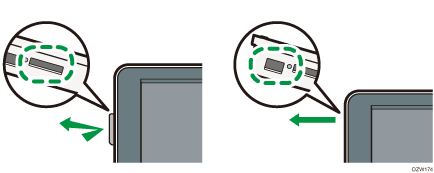

Før du fjerner mediene fra sporet, trykk på ikonet som vises på skjermen, (
/
) for å avslutte forbindelsen.
Berøringspanel
Viser startskjermen, betjeningsskjermen for programmene og meldinger. Bruk fingertuppene til å betjene.
NFC-merke
Brukes til å koble maskinen til en smartenhet med RICOH Smart Device Connector.
Brukerveiledning (komplett versjon) på engelsk
Du kan justere vinkelen til betjeningspanelet for å bedre synligheten.

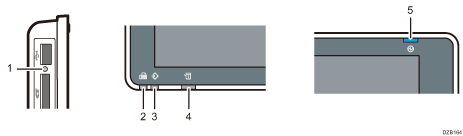

LED-indikatorer
Indikator for medietilgang
Blinker når data leses fra eller skrives til et SD-kort
Du må ikke slå av strømmen eller fjerne mediet mens maskinen åpner SD-kortet eller USB-minnet.
Faksindikator
Viser statusen til faksfunksjonen.
Blinker: Overfører og mottar data
Lyser: Mottar data (erstatningsfil for mottak / minnelåsmottak / personlig boks)
Data inn-indikator
Blinker når maskinen mottar data sendt fra skriverdriveren eller LAN-faksdriveren.
Statusindikator
Viser statusen til systemet. Lyser når en feil oppstår eller toneren er tom.
Kontrollere indikatorene, ikonene og meldingene på betjeningspanelet
Hovedstrømindikator
Hovedstrømindikatoren tennes når du slår på hovedstrømbryteren. I hvilemodus blinker den sakte.
