Oversigt over maskinens dele og funktioner
- Blokér ikke maskinens udblæsningshuller. De indvendige dele kan blive overophedet og medføre brand.
Symboler for Region A og Region B
(hovedsageligt Europa og/eller Asien)
(hovedsageligt Nordamerika)
Funktionsforskellene for modellerne i Region A og Region B er angivet med de to ovenstående symboler.
Læs oplysningerne under det symbol, der svarer til regionen for den model, du anvender.
Yderligere oplysninger om hvilke symboler, der svarer til den model, du bruger, findes under Modelspecifikke oplysninger.

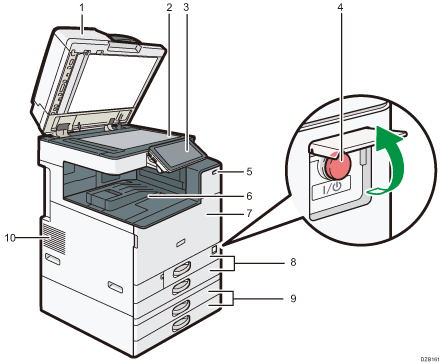

Maskinens forside og venstre side
Glaspladelåg/automatisk dokumentføder (ADF)
Sænk låget ned over originaler, der er placeret på glaspladen.
Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.
Glasplade
Placér originaler med forsiden nedad her.
Betjeningspanel
Hovedafbryder
Åbn dækslet og tryk på hovedafbryderen for at tilslutte eller afbryde strømmen.
Bevægelsessensor
Registrerer en person, der nærmer sig maskinen.
"Gendannelse fra dvaletilstand, når en person nærmer sig maskinen", brugervejledning (komplet version) på engelsk
Intern bakke 1
Kopierede/udskrevne dokumenter og modtagne faxmeddelelser leveres her. Og papiret udskrives under papirholderen, der er monteret inde i den interne bakke.
Frontlåge
Åbn denne for at få adgang til maskinens indvendige dele.
Kassetter (kassette 1, 2)
Standardkassetter. Ilæg papir her.
Ekstrakassetter (kassette 3, 4)
Valgfrie papirkassetter. Ilæg papir her.
Ventilationshuller
Forhindrer overophedning af maskinens indvendige dele.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.
Bemærk følgende, når du bruger papirholderen for den interne bakke:
Når først du har trukket det udskrevne ark ud fra toppen af den interne bakke, skal du ikke skubbe arket tilbage ind under papirholderen. Papirholderen virker ikke korrekt på det udskrevne ark og kan forårsage papirstop.

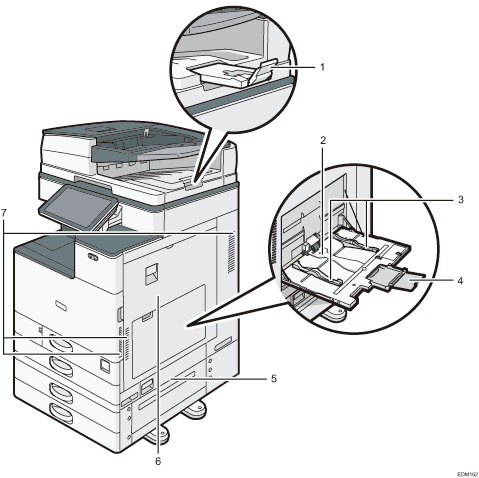

Maskinens forside og højre side
ADF-bakkeforlænger
Træk denne ud for at hindre, at ark i større formater end B4 eller 81/2 falder ud.
Bypassbakke
Bruges ved kopiering eller udskrivning på transparenter, labelark og papir, der ikke kan lægges i kassetterne.
Papirstyr
Papirstyrene i bypassbakken skal tilpasses til det ilagte papir.
Forlænger
Træk denne forlænger ud ved ilægning af papir større end A4
, 81/2 × 11.Nederste højre låge
Åbn denne låge for at fjerne fastklemt papir.
Højre låge
Åbn denne låge for at fjerne fastklemt papir.
Ventilationshuller
Forhindrer overophedning af maskinens indvendige dele.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.

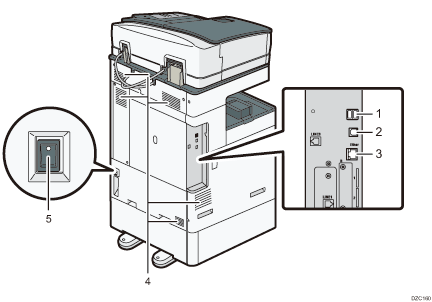

Visning fra bagside og fra venstre (hovedsageligt Europa) (hovedsageligt Nortdamerika)
USB 2.0-interface type A
Port til tilslutning af IC-kort-godkendelsesenhed.
USB 2.0-interface type B
Port til tilslutning af computer med USB-kabel.
Ethernet interface
Port til netværkstilslutning eller fjernstyring via internettet (RICOH @Remote).
Ventilationshuller
Forhindrer overophedning af maskinens indvendige dele.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.

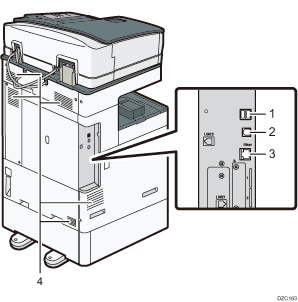

Visning fra bagside og fra venstre (hovedsageligt Asien)
USB 2.0-interface type A
Port til tilslutning af IC-kort-godkendelsesenhed.
USB 2.0-interface type B
Port til tilslutning af computer med USB-kabel.
Ethernet interface
Port til netværkstilslutning eller fjernstyring via internettet (RICOH @Remote).
Ventilationshuller
Forhindrer overophedning af maskinens indvendige dele.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.
Kontakt til antifugtvarmer
Tænd for kontakten for at forhindre, at papiret absorberer fugt, og for at vedligeholde udskriftskvaliteten. Brug denne funktion, når du anvender maskinen i omgivelser med høj luftfugtighed eller lav temperatur.
