Navne og funktioner på betjeningspanelet

Panelet med betjeningsskærmen til maskinen kaldes "betjeningspanelet".

  • På begge sider af betjeningspanelet er der grænseflader til tilslutning af eksterne enheder og indstik til indsættelse af et SD-kort/en USB-nøgle.

  • LED-indikatorerne på betjeningspanelets ramme viser maskinens status, selv når skærmen er slukket.

Touchpanel/grænseflade

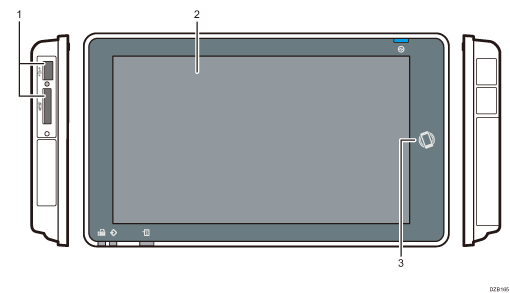

Nummereret illustration af betjeningspanelet

  1. Kortpladser

    Her kan indsættes et SD-kort eller en USB-nøgle. Du kan gemme scannede data på lagerenheden eller udskrive filer gemt på denne.

    • Et SD- eller SDHC-hukommelseskort med en maksimal kapacitet på 32 GB kan benyttes. SDXC-hukommelseskort kan ikke benyttes.

    • Brug medier formateret i FAT16 eller FAT32.

    • Visse typer USB-flashhukommelsesenheder kan ikke bruges i maskinen.

    • USB-forlængerkabler, hubs eller kortlæsere kan ikke benyttes.

    • Hvis der slukkes for maskinens strøm, eller hvis mediet fjernes fra maskinen, mens maskinen læser dataene i medierne, skal du kontrollere dataene i medierne.

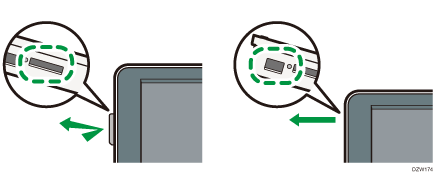

    • Før du fjerner en lagerenhed, skal du først trykke på skærmikonet (/) for at annullere forbindelsen.

      Nummereret illustration af betjeningspanelet

  2. Touchpanel

    Viser startskærmen, funktionsskærme samt meddelelser. Betjenes med fingrene.

    Brug af startskærmen

    Intuitiv skærmbetjening

  3. NFC-tag

    Bruges til at forbinde maskinen og en smartenhed vha. RICOH Smart Device Connector.

    "Brug af maskinens funktioner fra en mobilenhed", brugervejledning (komplet version) på engelsk

Bemærk

  • Du kan justere vinklen på betjeningspanelet for at forbedre synligheden.

  • Illustration af betjeningspanel

LED-indikatorer

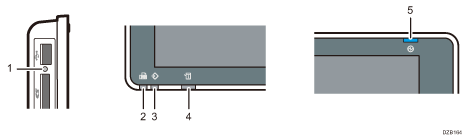

Nummereret illustration af betjeningspanelet

  1. Indikator for medietilgang

    Blinker, når data læses fra eller skrives til et SD-kort

    Mens maskinen tilgår SD-kortet eller USB-nøglen, må du ikke slukke for strømmen eller fjerne medierne.

  2. Faxindikator

    Viser status for faxfunktionen.

    • Blinker: Data sendes eller modtages

    • Lyser konstant: Data modtages

  3. Data ind-indikator

    Blinker, når maskinen modtager data, der sendes fra printerdriveren eller LAN-Fax-driveren.

  4. Statusindikator

    Viser maskinens status. Forbliver tændt, hvis der er opstået en fejl, eller toneren er opbrugt.

    Kontrol af indikatorer, ikoner og meddelelser på betjeningspanelet

  5. Strømindikator

    Denne indikator lyser, når du tænder på hovedafbryderen. I dvaletilstand blinker den langsomt.
