Ilægning af papir i kassetterne

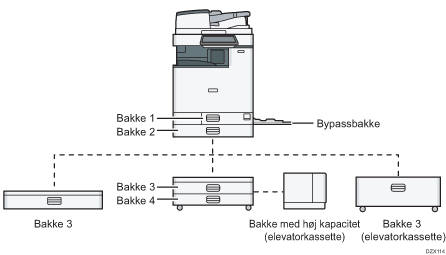

Metoden til ilægning af papir varierer for hver kassettetype.
- Når du ilægger papir, skal du passe på ikke at få fingrene i klemme.
Før du lægger papir i en kassette, skal du kontrollere papirformatet og -typen, der kan lægges i kassetten, og bekræfte det papirformat, der automatisk registreres.
Når du ilægger papir i et format, der ikke automatisk registreres, skal du angive papirformatet i [Papirindstillinger] under [Indstillinger].
Indstillingsskærmtype: Standard
Angivelse af papirformat, der ikke registreres automatisk (Indstillingsskærmtype: Standard)
Indstillingsskærmtype: Klassisk
Angivelse af papirformat, der ikke registreres automatisk (Indstillingsskærmtype: Klassisk)
Hvis du vil ilægge tyndt papir, kraftigt papir eller andet, specielt papir, angiv papirtype eller tykkelse vha. følgende indstillingspunkter.
Indstillingsskærmtype: Standard
"Kassette/papirindstillinger", brugervejledning (komplet version) på engelsk
Indstillingsskærmtype: Klassisk
"Papirkassetteindstillinger", brugervejledning (komplet version) på engelsk
Når du lægger papir i en bakke, der har få ark papir, kan der indføres flere ark papir fra bakken ad gangen. Tag alle arkene ud, vift dem og læg dem i igen.
Du kan måske høre lyden af papir, der glider mod hinanden. Dette er ikke en fejlfunktion.
Ilægning af papir i kassette 1 til 4
Juster side- og endestyr i henhold til papirformatet. Når du ilægger papir, der er større end A3, skal du også ændre placeringen af hjælpestyrene i siderne.
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen. Hvis du lægger papir over maks.-mærket, kan de udskrevne billeder blive skråtstillede, eller der kan opstå papirstop.
Læg papiret på samme måde i alle kassetterne. I det følgende eksempel anvendes kassette 2.
Træk kassetten forsigtigt ud.
Tryk på udløserhåndtaget på sidestyret, og skyd sidestyrene udad.
Hvis du vil ilægge papir, der er større end A3, skal du trække skuffen helt ud og derefter ændre positionerne for de to ekstra sidestyr.
Tryk på den konkave del for at vride hjælpestyret i siden (1), og tag det ud af kassetten (2).
Sæt hjælpestyret i siden i rillen til det papirformat, der skal bruges.
*1 Du behøver ikke bruge hjælpestyret i siden ved ilægning af B4-papir.
Positionen af det bageste hjælpestyr skal ændres på samme måde.
Tryk udløserhåndtaget sammen, og skyd endestyret udad.
Hvis endestyret er fastgjort med stopanordningen, skal man dreje skruen på stopanordningen 90 grader mod uret med en mønt eller lignende genstand og fjerne stopanordningen.
Justér papiret, og læg det i med udskriftssiden opad.
Vift arkene før ilægning, så flere ark papir ikke klæber til hinanden og ikke indføres på én gang.
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen.
Tryk på udløserknappen til side- og endestyrene, og justér dem til papirformatet.
Der må ikke være mellemrum mellem papiret og styrene.
For at fastgøre endestyret skal du sætte de to fremspring på stopanordningen i hullerne på endestoppet og derefter stramme skruen ved at dreje den 90 grader med uret med en mønt eller lignende genstand.
Hvis du ikke vil fastgøre endestoppet, skal du sætte stopanordningen i positionen som vist på illustrationen, og derefter dreje skruen 90 grader med uret med en mønt eller lignende genstand.
Sæt omhyggeligt bakken tilbage i oprindelig position.
For at returnere den helt udtrukne bakke til den oprindelige position skal du trykke skuffen lige ind. Hvis papirbakken er beskadiget, kan det medføre papirstop. Hvis du skubber bakken ind med magt, kan sidestyret på bakken endvidere flytte sig.
Kassette 1 har ikke auto-registreringsfunktion til papirformatet. Angiv det papirformat, der skal bruges, på betjeningspanelet.
Indstillingsskærmtype: Standard
Angivelse af papirformat, der ikke registreres automatisk (Indstillingsskærmtype: Standard)
Indstillingsskærmtype: Klassisk
Angivelse af papirformat, der ikke registreres automatisk (Indstillingsskærmtype: Klassisk)
Du kan ilægge kuverter i kassette 2 til 4.
Ilægning af papir i bypassbakken
Brug bypasskassetten til at ilægge papir med et format, der ikke kan lægges i bakke 1 til 4, f.eks. transparensfilm og etiketpapir (klistermærker).
Antallet af ark, der kan lægges i bypasskassetten, afhænger af papirtypen.
Anbefalede papirformater og -typer
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen. Hvis du ilægger papir over maks.-mærket, kan udskriftsbilledet være skråtstillet eller der kan opstå papirstop.
Åbn bypassbakken.
Hvis du ilægger papir, der er større end bypasskassetten (længere end A4-papir i liggende retning), skal du trække forlængeren ud.

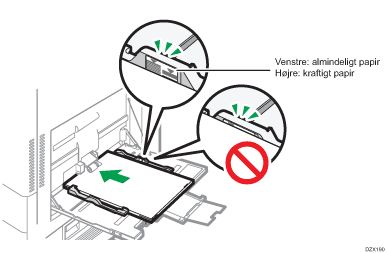

Læg papiret med udskriftssiden nedad, og tryk det let indad, indtil du hører et bip.
Vift arkene før ilægning, så flere ark papir ikke klæber til hinanden og ikke indføres på én gang.
Ved ilægning af kuverter eller brevpapir skal du bekræfte orienteringen, for- og bagsiden eller placeringen af flapper.
Ret papirstyrene ind efter papirformatet.
Hvis du vil lægge papir i bypassbakken, er det bedre at lægge det i med retningen
.
Ilægning af papir på bannerstøtten
Drej grebet med uret, indtil trekantmærket står ud for åbnet.
Pas på, at din hånd ikke rammer bakken til bannersider, når grebet drejes.
Hvis du ikke kan dreje grebet, skal det drejes, mens du skubber bakken til bannersider mod maskinen.
Hold håndtaget med en hånd, mens du støtter bagsiden af bypassbakken med den anden hånd, og åbn derefter bypassbakken langsomt.
Åbn bypassbakken, indtil den er parallel med gulvet.
Fortsæt til trin 4, når der ilægges papir med en vandret bredde på 148-457,2 mm.
Hæv bakken til bannersider, og indsæt den derefter i bypassbakken, indtil den bliver stabil.
Læg papiret i med forsiden nedad, indtil der lyder et bip.
Ret papirstyrene ind efter papirformatet.
Hvis styrene ikke slutter tæt til papiret, kan billedet blive skævt, eller der kan opstå papirstop.
Fortsæt til trin 7, når der ilægges papir med en vandret bredde på 148-900,0 mm.
Åbn underbakken, og hæv derefter den mindre bakke til bannersider.
Justér papirets forkant i overensstemmelse med papirformatet.
Når der anvendes papir med en vandret bredde på 1.200 mm, skal du bøje papiret, så forkanten rører den mindre bannerstøtte.
Når der anvendes papir med en vandret bredde på 900 mm, skal du bøje papiret, så forkanten rører siden af maskinen.
Når der anvendes papir med en vandret bredde på 457,2–900 mm, skal du indstille papiret, så forkanten stikker ud fra bakken til bannersider.
Når der bruges papir med en vandret bredde på 148–457,2 mm, skal du indstille papiret, ligesom når der lægges papir i bypassbakken.
Der kan ilægges op til 10 ark papir med en vandret bredde på 457,2-1.260 mm i bakken til bannersider. Når der ilægges flere ark papir i bakken til bannersider, skal de adskilles en efter en, før de lægges i.
Når [Meddelelseslyd] er indstillet til [Ingen lyd], kommer der ingen lyd, hvis du lægger papir i bakken til bannersider.
Lukning af bannerstøtten
Fjern eventuelt ilagt papir.
Luk underbakken.
Skub papirstyrene udad til maksimal bredde.
Luk bakken til bannersider.
Hold håndtaget med en hånd, mens du støtter bagsiden af bypassbakken med den anden hånd, og luk derefter bypassbakken langsomt.
Drej grebet mod uret, indtil trekantmærket står ud for låst.
Ilægning af papir i kassette 3 (elevatorkassette)
Der kan kun lægges stående A4 -papir i kassette 3 (elevatorkassetten). Kontakt en servicerepræsentant for at indstille papir med en størrelse på 81/2 × 11.
Du kan lægge papir i både venstre og højre side af kassetten.
Papiret i højre side af kassette 3 (elevatorkassetten) fødes til maskinen. Når papiret i højre side af kassette 3 (elevatorkassetten) er opbrugt, flyttes papiret i venstre side automatisk til højre side, og kassetten fortsætter med at føde papiret.
Mens du udskriver fra bakke 3 (elevatorkassetten), kan du trække den venstre side af kassetten ud og ilægge nyt papir.
Når papiret i højre side af kassette 3 (elevatorkassette) er opbrugt, flyttes papirstakken i venstre side automatisk til højre side. Træk ikke kassette 3 (elevatorkassetten) ud, mens du hører lyden af papir i bevægelse.
Træk forsigtigt kassette 3 (elevatorkassetten) ud.
Justér papiret, og læg det i med udskriftssiden opad.
Vift arkene før ilægning, så flere ark papir ikke klæber til hinanden og ikke indføres på én gang.
Justér højre papirstak til kassettens højre kant. Justér venstre papirstak til kassettens venstre kant.
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen.
Når hele kassetten kan trækkes ud
Når halvdelen af kassetten kan trækkes ud
Ilæg 30 eller flere ark papir i venstre halvdel af kassetten.
Skub forsigtigt kassette 3 (elevatorkassetten) helt ind.
Ilægning af papir i elevatorkassetten
Elevatorkassetten kan kun indeholde papir i A4 stående format. Kontakt en servicerepræsentant for at indstille papir med en størrelse på B5 eller 81/2 × 11.
Åbn den højre låge til elevatorkassetten.
Ret papiret til, og læg det i med udskriftssiden nedad.
Vift arkene før ilægning, så flere ark papir ikke klæber til hinanden og ikke indføres på én gang.
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen.
Luk lågen til elevatorkassetten.
Angivelse af papirformat, der ikke registreres automatisk (Indstillingsskærmtype: Standard)
Tryk på [Indstillinger] på startskærmen.
Tryk på [Papirindstillinger].
Tryk på [Papirformat/Papirtype]
[Papirformat/Papirtype].
Tryk på navnet på den kassette papiret er lagt i.
Fjern markeringen i afkrydsningsfeltet [Anvend aut. papirvalg/kassettevalg], og tryk derefter på [Papirformat].
For bypassbakken, tryk på [Papirformat: Printer].
Vælg størrelsen på det ilagte papir fra listen, og tryk derefter på [OK][OK].
Tryk på [Startskærm] (
), når processen er gennemført.
Angivelse af brugerdefineret papirformat vha. betjeningspanelet (Indstillingsskærmtype: Standard)
Tryk på [Indstillinger] på startskærmen.
Tryk på [Papirindstillinger].
Tryk på [Papirformat/Papirtype][Papirformat/Papirtype].
Tryk på navnet på den kassette papiret er lagt i.
Tryk på [Papirformat].
Angiv indstillinger for bypassbakken ved at trykke på [Papirformat: Printer].
Tryk på [Brugerdefineret] på den viste liste.
Tryk på knappen til højre for "A" eller "B".
Angiv værdierne inden for numrene "< >", og tryk på [Done].
Tryk på [OK] tre gange.
Når du har gennemført konfigurationen, skal du trykke på [Startskærm]().
Angivelse af papirtype og tykkelsesindstillinger (Indstillingsskærmtype: Standard)
Hvis udskriftsindstillingerne og det ilagte papir, der bruges til et printjob, ikke passer sammen, opstår der en meddelelse om fejl.
Kontrollér og angiv papirindstillinger, før du begynder udskrivning.
Før du ændrer indstillingerne, skal du bekræfte prioriteten for papirindstillinger til udskrivning (prioritet til printerdriveren eller betjeningspanelet).
På printerdriveren
Kontrollér indstillingerne af papirkassetten og papirtypen på printerdriveren og sørg for, at indstillingerne passer til det ilagte papir.
På betjeningspanelet
Tryk på [Indstillinger] på startskærmen.
Tryk på [Papirindstillinger].
Tryk på [Papirformat/Papirtype][Papirformat/Papirtype].
Tryk på navnet på den kassette papiret er lagt i.
Tryk på [Papirtype/papirtykkelse].
Vælg en papirtype og papirtykkelse på den viste liste, og tryk derefter på [OK].
Tryk på [OK].
Når du har gennemført konfigurationen, skal du trykke på [Startskærm]().
Angivelse af papirformat, der ikke registreres automatisk (Indstillingsskærmtype: Klassisk)
Hvis du vil lægge papir i kassette 1 eller ilægge papir med et format, der ikke automatisk registreres i bakke 2 til 4, skal du angive papirformatet på betjeningspanelet.
Tryk på [Indstillinger] på startskærmen.
Tryk på [Papirindstillinger].
Vælg det papirformat, der er angivet i "Papirformatindstilling" for den kassette, papiret er lagt i.
Vælg mellem [Papirformat: Kassette 1] til [Papirformat: Kassette 4] eller [Bypass-papirformat for printer].
Vælg formatet på det ilagte papir.
Tryk på [OK].
Når du har gennemført konfigurationen, skal du trykke på [Startskærm]().
Hvis du vil bruge papir, der kan registreres automatisk efter brug af papir, der ikke kan registreres automatisk, skal du gendanne indstillingen Automatisk Registrering. For at gendanne indstillingen for Automatisk Registrering skal du ilægge papiret igen, udføre trin 1 til 4, vælge [Aut. registr.] og derefter trykke på [OK].
Angivelse af brugerdefineret papirformat vha. betjeningspanelet (Indstillingsskærmtype: Klassisk)
Tryk på [Indstillinger] på startskærmen.
Tryk på [Papirindstillinger].
Vælg det papirformat, der er angivet i "Papirformatindstilling" for den kassette, papiret er lagt i.
Vælg mellem [Papirformat: Kassette 1] til [Papirformat: Kassette 4] eller [Bypass-papirformat for printer].
Tryk på [Brdf. format].
Hvis et brugerdefineret format allerede er angivet, skal du trykke på [Skift format].
Tryk på [Lodret].
Indtast det lodrette format med taltasterne, og tryk på [
].
Tryk på [Vandret].
Indtast det vandrette format med taltasterne, og tryk på [].
Tryk to gange på [OK].
Når du har gennemført konfigurationen, skal du trykke på [Startskærm]().
Angivelse af papirtype og tykkelsesindstillinger (Indstillingsskærmtype: Klassisk)
Før du ændrer indstillingerne, skal du bekræfte prioriteten for papirindstillinger til udskrivning (prioritet til printerdriveren eller betjeningspanelet).
På printerdriveren
Kontrollér indstillingerne af papirkassetten og papirtypen på printerdriveren og sørg for, at indstillingerne passer til det ilagte papir.
På betjeningspanelet
Tryk på [Indstillinger] på startskærmen.
Tryk på [Papirindstillinger].
Vælg det papirformat, der er angivet i "Papirtypeindstilling" for den kassette, papiret er lagt i.
Vælg mellem [Papirtype: Kassette 1] til [Papirtype: Kassette 4] eller [Papirtype: Bypassbakke].
Vælg de korrekte emner i "Papirtype" og "Papirtykkelse" i henhold til den papirtype, du vil angive.
Tryk på [OK].
Når du har gennemført konfigurationen, skal du trykke på [Startskærm]().
