Caricamento della carta nel vassoio carta
Il metodo di caricamento della carta varia per ogni tipo di vassoio.
|
|
Alcuni componenti interni della macchina sono delicati. Quando si estrae il vassoio carta, non toccare i componenti interni, come i sensori. In caso contrario potrebbero verificarsi malfunzionamenti.
Precauzioni quando si rimuove la carta inceppata
Prima di caricare la carta in un vassoio, controllare il formato e il tipo di carta che può essere caricata.
Tipi e formati carta consigliati
Per caricare carta sottile, carta spessa o altra carta speciale, specificare il tipo o lo spessore della carta in [Impostazioni vassoio/carta] in [Impostazioni].
Controllare le impostazioni della carta prima della stampa. Se la carta differisce dall'impostazione della carta, si verificherà un errore di corrispondenza quando si stampa.
Lisciare la carta arricciata o incurvata prima di caricarla.
Quando si aggiunge carta al vassoio in cui sono già presenti fogli, è possibile che vengano alimentati più fogli contemporaneamente o che si verifichi un inceppamento della carta. Quando si carica la carta, assicurarsi di attendere che tutta la carta caricata sia stata utilizzata prima di caricare una nuova risma di carta.
Quando si smazza o si carica la carta, tenerla per i bordi. Se si tocca il centro della pila di carta e questo si sporca, è possibile che vengano alimentati più fogli contemporaneamente.
Se il vassoio della carta viene reinserito con troppa forza, le guide laterali del vassoio potrebbero andare fuori posto.
Quando si caricano pochi fogli, prestare attenzione a non chiudere eccessivamente le guide laterali. Se le guide laterali sono troppo strette per il formato carta, i bordi potrebbero piegarsi, la carta potrebbe sgualcirsi o potrebbero verificarsi inceppamenti.
Si potrebbe udire uno rumore di carta sfregata. Questo non è un guasto.
Non impilare la carta oltre l'indicatore del limite massimo.
Regolare le guide laterali e la guida posteriore in base al formato carta.
Non impilare la carta oltre l'indicatore del limite massimo sulla guida laterale. Se si carica carta oltre il segno di limite, le immagini stampate potrebbero risultare oblique oppure potrebbero verificarsi inceppamenti.
Se le guide laterali e la guida finale sono troppo larghe o troppo strette quando viene caricata carta di formato normale, la carta potrebbe non essere alimentata correttamente o potrebbe verificarsi un inceppamento, quindi impostare le guide laterali e la guida finale in modo da adattarle al formato della carta.

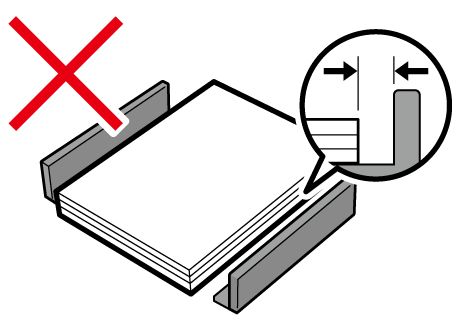

Esempio di spazio tra le guide e la carta

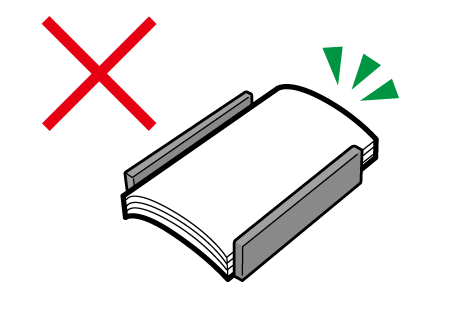

Esempio quando le guide sono troppo strette e la carta viene spinta verso l'alto
Quando si carica carta di formato normale, non spostare troppo la risma di carta caricata nel vassoio, altrimenti il bordo della carta entra nella fessura in fondo al vassoio e provoca un inceppamento o sgualcisce la carta.
Verificare che la carta contenuta nel vassoio non sia in uso, quindi estrarre con delicatezza il vassoio.
Tirare lentamente il vassoio carta fino all'arresto, quindi sollevare il lato anteriore per estrarre il vassoio.
Rimuovere gli eventuali fogli caricati.
Tenendo premuta la leva di rilascio sulla guida di destra, far scorrere le guide laterali verso l'esterno.
Premere la leva di rilascio e far scorrere la guida posteriore verso l'esterno.
Allineare la carta e caricarla con il lato da stampare rivolto verso l'alto.
Smazzare i fogli prima di caricarli per evitare che più fogli rimangano attaccati gli uni agli altri e vengano alimentati contemporaneamente.
Verificare che il bordo anteriore della carta sia allineato sul lato interno.
Non impilare la carta oltre l'indicatore del limite massimo.
Tenendo premuta la leva di rilascio, adattare le guide laterali e la guida posteriore al formato carta.
Non lasciare spazi tra la carta e le guide.
Rimettere a posto il vassoio carta.
Sollevare il lato anteriore del vassoio carta e inserire il vassoio carta, quindi spingerlo lentamente e completamente all'interno. Se il vassoio è danneggiato, la carta potrebbe incepparsi. Inoltre, se il vassoio viene spinto forzatamente, la guida posteriore del vassoio potrebbe spostarsi.
Se non è possibile inserire completamente il vassoio carta, ad esempio dopo aver rimosso della carta inceppata, verificare che la guida del bypass all'interno della macchina sia completamente sollevata.
In caso di inceppamento della carta
Regolare le guide laterali e la guida posteriore in base al formato carta.
Non impilare la carta oltre l'indicatore del limite massimo sulla guida laterale. Se si carica carta oltre il segno di limite, le immagini stampate potrebbero risultare oblique oppure potrebbero verificarsi inceppamenti.
Se le guide laterali e la guida finale sono troppo larghe o troppo strette quando viene caricata carta di formato normale, la carta potrebbe non essere alimentata correttamente o potrebbe verificarsi un inceppamento, quindi impostare le guide laterali e la guida finale in modo da adattarle al formato della carta.
Esempio di spazio tra le guide e la carta
Esempio quando le guide sono troppo strette e la carta viene spinta verso l'alto
Quando si carica carta di formato normale, non spostare troppo la risma di carta caricata nel vassoio, altrimenti il bordo della carta entra nella fessura in fondo al vassoio e provoca un inceppamento o sgualcisce la carta.
Verificare che la carta contenuta nel vassoio non sia in uso, quindi estrarre con delicatezza il vassoio.
Tirare lentamente il vassoio carta fino all'arresto, quindi sollevare il lato anteriore per estrarre il vassoio.
Rimuovere gli eventuali fogli caricati.
Premere la leva di sblocco sulla guida laterale destra per regolare la posizione di entrambe le guide laterali.
Quando si carica carta di formato normale (A4, B5, ecc.), premere la leva di sblocco mentre si regola la posizione delle guide laterali in base al formato della carta che si desidera caricare.
Quando si carica carta di formato personalizzato, spostare le guide laterali e posizionarle in modo che siano più larghe rispetto al formato del carta.
Premere la leva di sblocco sulla guida finale per regolare la posizione della guida finale.
Quando si carica carta di formato normale (A4, B5, ecc.), premere la leva di sblocco mentre si regola la posizione della guida finale in base al formato della carta che si desidera caricare.
Quando si carica carta di formato personalizzato, spostare la guida finale e posizionarla in modo che sia più larga rispetto al formato del carta.
Allineare la carta e caricarla con il lato da stampare rivolto verso l'alto.
Smazzare i fogli prima di caricarli per evitare che più fogli rimangano attaccati gli uni agli altri e vengano alimentati contemporaneamente.
Verificare che il bordo anteriore della carta sia allineato sul lato interno.
Non impilare la carta oltre l'indicatore del limite massimo.
Quando si carica carta di formato personalizzato, premere la leva di sblocco mentre si adattano le guide laterali e finale al formato della carta caricata.
Non lasciare spazi tra la carta e le guide.
Rimettere a posto il vassoio carta.
Sollevare il lato anteriore del vassoio carta e inserire il vassoio carta, quindi spingerlo lentamente e completamente all'interno. Se il vassoio è danneggiato, la carta potrebbe incepparsi. Inoltre, se il vassoio viene spinto forzatamente, la guida posteriore del vassoio potrebbe spostarsi.
Per caricare carta di formato superiore ad A4, estendere il vassoio carta premendo l'interruttore.
Quando si spinge il vassoio carta esteso nella macchina, il bordo anteriore del vassoio sporge dalla parte anteriore della macchina. Spingere il vassoio nella macchina finché le posizioni mostrate nell'illustrazione non sono ben allineate con la macchina.
Per caricare carta di formato o tipo che non è possibile caricare nei vassoi da 1 a 2, utilizzare il vassoio bypass.
Il numero massimo di fogli che è possibile caricare contemporaneamente dipende dal tipo di carta.
Tipi e formati carta consigliati
Non impilare la carta oltre l'indicatore del limite massimo. Se si carica la carta oltre il segno di limite, l'immagine stampata potrebbe risultare obliqua oppure potrebbero verificarsi inceppamenti.
È possibile caricare contemporaneamente 5 fogli della carta indicata come [Carta spessa 2].
Spessore carta per ogni grammatura
Aprire il vassoio bypass e l'estensione.
Accertarsi che il vassoio bypass sia completamente aperto.

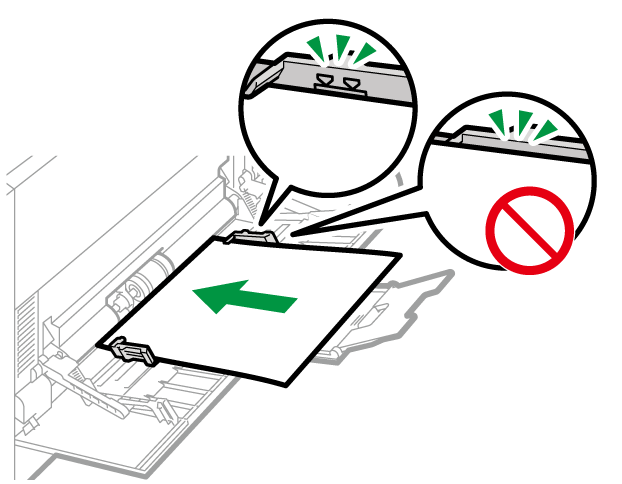

Caricare la carta con il lato di stampa rivolto verso l'alto e spingerla leggermente finché si sente un bip.
Smazzare i fogli prima di caricarli per evitare che più fogli rimangano attaccati gli uni agli altri e vengano alimentati contemporaneamente.
Quando si caricano buste o carta intestata, verificare l'orientamento, il lato di stampa e il lato posteriore oppure la posizione delle alette.
Orientamento della busta e stato consigliato
Caricamento di carta a orientamento fisso o carta a due facciateAllineare le guide della carta al formato corretto.
Per caricare carta nel vassoio bypass è preferibile orientarla in direzione
.
Premere [Impostazioni] nella schermata Home.
Premere [Impostazioni vassoio/carta].
Premere [Formato carta/Tipo carta].
Premere un vassoio per impostare.
Premere [Formato carta].
Per specificare il vassoio bypass, premere [Formato carta: Stampante].Scegliere un formato carta nell'elenco seguente e premere [OK].
Premere [OK].
Al termine della configurazione, premere [Home] (
).
Premere [Impostazioni] nella schermata Home.
Premere [Impostazioni vassoio/carta].
Premere [Formato carta/Tipo carta].
Premere un vassoio per impostare.
Premere [Formato carta].
Per specificare il vassoio bypass, premere [Formato carta: Stampante].
Premere [Personalizzato] nell'elenco mostrato.
Premere il valore nel campo "A" o "B", quindi immettere il nuovo valore.
Specificare i valori all'interno dei numeri "< >" e premere [Fine].
Premere tre volte [OK].
Al termine della configurazione, premere [Home] (
).
Se le impostazioni di stampa e la carta caricata utilizzati per un lavoro di stampa non coincidono, possono verificarsi errori di mancata corrispondenza.
Prima di iniziare la stampa, verificare e specificare le impostazioni carta.
Prima di modificare le impostazioni, verificare la priorità delle impostazioni carta per la stampa (priorità al driver della stampante o al pannello di controllo).
[Impostazioni]
[Impostaz. stampante] [Sistema] [Inserimento/uscita carta] [Priorità impostazione vassoio]
Sul driver della stampante
Controllare le impostazioni del vassoio carta e il tipo di carta sul driver della stampante e assicurarsi che le impostazioni corrispondano alla carta caricata.
Sul pannello di controllo
Premere [Impostazioni] nella schermata Home.
Premere [Impostazioni vassoio/carta].
Premere [Formato carta/Tipo carta].
Premere un vassoio per impostare.
Premere [Tipo/Spessore carta].
Scegliere un tipo di carta e uno spessore dall'elenco mostrato e premere [OK].
Premere [OK].
Al termine della configurazione, premere [Home] (
