Перечень названий и функций компонентов
- Не закрывайте вентиляционные отверстия устройства. Это может привести к возгоранию из-за перегрева внутренних деталей.
Символы регионов A и B
(главным образом страны Европы и Азии), (главным образом страны Европы) или (главным образом страны Азии)
(главным образом страны Северной Америки)
Различие в функциях региона A и региона Б обозначается двумя символами.
Прочтите информацию, обозначенную символом, соответствующим региону, в котором используется данная модель.

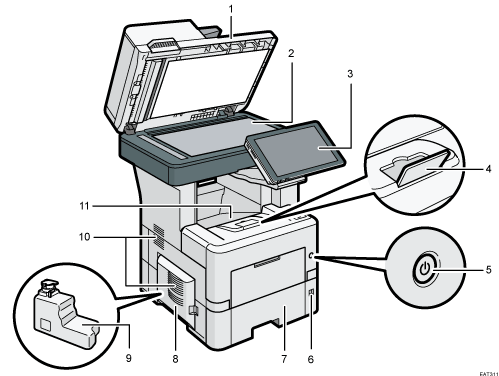

Наружная часть: вид спереди и слева
Автоподатчик документов (АПД)
Опустите крышку на оригиналы, помещенные на стекло экспонирования.
При загрузке стопки оригиналов в АПД документы будут автоматически подаваться один за одним.
Стекло экспонирования
Установите здесь оригиналы лицевой стороной вниз.
Панель управления
Удлинитель лотка
Вытяните этот ограничитель, чтобы предотвратить выпадение бумаги.
Выключатель основного питания
Чтобы включить/выключить питание аппарата, нажмите выключатель основного питания.
Диск выбора размера бумаги
Используйте данный диск для выбора размера бумаги. Для выбора размера бумаги, который отсутствует на диске, установите диск в положение "
". В этом случае необходимо выбрать размер бумаги с помощью панели управления.Лоток
Лоток для стандартной бумаги. Место для загрузки бумаги.
Левая крышка
Откройте, чтобы получить доступ к емкости с отработанным тонером.
Емкость отработанного тонера
Здесь собирается отработанный тонер. Замените емкость, когда она заполнится.
Вентиляционные отверстия
Отверстия для вентиляции внутреннего пространства аппарата с целью предотвращения перегрева внутренних компонентов.
Стандартный лоток
Сюда выводятся копии, напечатанные документы и полученные по факсу страницы.

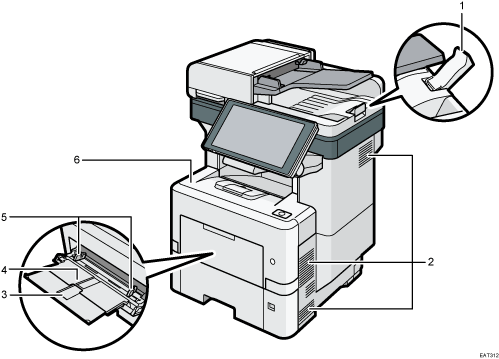

Наружная часть: вид спереди и справа
IM 550F/IM 600F
Удлинитель лотка АПД
Данный удлинитель необходим для того, чтобы не вываливались оригиналы в форматах крупнее A4
или 81/2 × 11.Вентиляционные отверстия
Отверстия для вентиляции внутреннего пространства аппарата с целью предотвращения перегрева внутренних компонентов.
Удлинитель обходного лотка
Выдвигается при загрузке бумаги большего формата, чем A4
или 81/2 × 11.Обходной лоток
Лоток предназначен для копирования или печати на ОНР-пленках, наклейках, а также бумаге, которую нельзя загрузить в лотки для бумаги.
Направляющие для бумаги
При загрузке бумаги в обходной лоток выровняйте направляющие по краям листов бумаги.
Передняя крышка
Откройте для доступа к внутренним узлам аппарата и извлечения замятой бумаги.
Откройте для замены принт-картриджа.

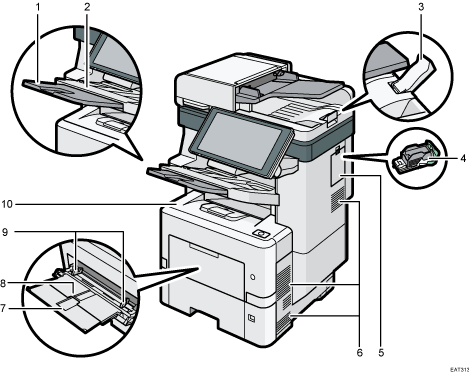

IM 600SRF
Удлинитель сдвижного лотка финишера
Выдвигается при загрузке бумаги большего формата, чем A4
или 81/2 × 11.Сдвижной лоток финишера
Сюда поступает отсортированная или сшитая бумага.
Удлинитель лотка АПД
Данный удлинитель необходим для того, чтобы не вываливались оригиналы в форматах крупнее A4
или 81/2 × 11.Картридж со скобами
Картридж со скобами для финишера. Замените этот картридж, когда закончатся скобы.
Правая крышка
Откройте эту крышку, чтобы заменить картридж со скобами.
Вентиляционные отверстия
Отверстия для вентиляции внутреннего пространства аппарата с целью предотвращения перегрева внутренних компонентов.
Удлинитель обходного лотка
Выдвигается при загрузке бумаги большего формата, чем A4
или 81/2 × 11.Обходной лоток
Лоток предназначен для копирования или печати на ОНР-пленках, наклейках, а также бумаге, которую нельзя загрузить в лотки для бумаги.
Направляющие для бумаги
При загрузке бумаги в обходной лоток выровняйте направляющие по краям листов бумаги.
Передняя крышка
Откройте для доступа к внутренним узлам аппарата и извлечения замятой бумаги.
Откройте для замены принт-картриджа.
Наружная часть: вид сзади и слева
IM 550F/IM 600F

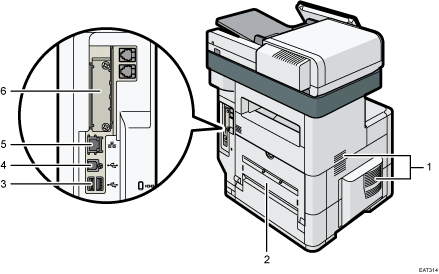

Вентиляционные отверстия
Отверстия для вентиляции внутреннего пространства аппарата с целью предотвращения перегрева внутренних компонентов.
После печати большого количества страниц вентилятор может продолжать работать, чтобы снизить температуру внутри аппарата.
Задняя крышка
Откройте для доступа к внутренней части устройства.
Интерфейс USB2.0, тип A
Этот порт используется для подключения устройства аутентификации карт доступа.
Интерфейс USB2.0, тип B
Этот порт используется для подключения аппарата к компьютеру посредством USB-кабеля.
Порт Ethernet
Подключите аппарат к сети при помощи сетевого кабеля.
Дополнительный разъем интерфейсной платы
Можно вставить дополнительные интерфейсные платы.
Установите дополнительную интерфейсную плату беспроводной ЛВС, интерфейсную плату IEEE 1284, сервер USB-устройств или конвертер форматов файлов.
IM 600SRF

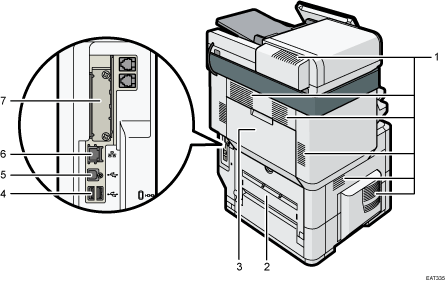

Вентиляционные отверстия
Отверстия для вентиляции внутреннего пространства аппарата с целью предотвращения перегрева внутренних компонентов.
После печати большого количества страниц вентилятор может продолжать работать, чтобы снизить температуру внутри аппарата.
Задняя крышка
Откройте для доступа к внутренней части устройства.
Верхняя задняя крышка.
Откройте, чтобы удалить замятую бумагу.
Интерфейс USB2.0, тип A
Этот порт используется для подключения устройства аутентификации карт доступа.
Интерфейс USB2.0, тип B
Этот порт используется для подключения аппарата к компьютеру посредством USB-кабеля.
Порт Ethernet
Подключите аппарат к сети при помощи сетевого кабеля.
Дополнительный разъем интерфейсной платы
Можно вставить дополнительные интерфейсные платы.
Установите дополнительную интерфейсную плату беспроводной ЛВС, интерфейсную плату IEEE 1284, сервер USB-устройств или конвертер форматов файлов.
Внутренний вентилятор, расположенный вблизи вентиляционного отверстия аппарата, может продолжать охлаждение аппарата после завершения задания печати.

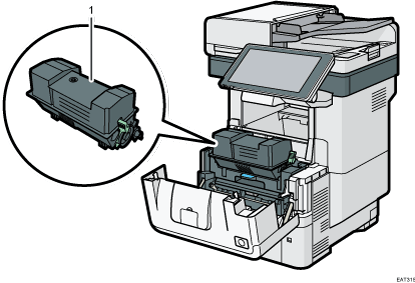

Внутренняя часть: вид спереди
Принт-картридж
При необходимости замены отработанного картриджа или подготовки нового на экране появляются соответствующие сообщения.
Описание функций внутренних частей аппарата
Дополнительные карты памяти SD
SD карта виртуальной машины Java
Эта карта позволяет устанавливать приложения программного обеспечения.
Карта XPS
Позволяет выводить на печать файлы XPS.
Модуль IPDS
Позволяет выполнять печать с использованием интеллектуальных потоков данных печати (IPDS).
Модуль PostScript3
Позволяет выполнять печать с помощью оригинального языка Adobe PostScript3.
Модуль факсимильного соединения
Позволяет отправлять и получать факсы с использованием другого аппарата, оснащенного модулем факса.
Модуль OCR (оптического распознавания текста)
Позволяет использовать модуль OCR.
Дополнительные модули интерфейсов
Плата беспроводной сети
Позволяет связываться с устройством по беспроводной сети.
Интерфейсная плата IEEE 1284
Подключается с помощью кабеля IEEE 1284.
Сервер устройств
Позволяет добавить на аппарат порт Ethernet и использовать два IP-адреса одновременно.
Конвертер форматов файлов
Позволяет загружать документы, хранящиеся на сервере документов.
Чтобы установить следующую опцию, обратитесь к представителю сервисной службы.
Усиленная защита жесткого диска
Позволяет усилить защиту жесткого диска с помощью функции шифрования, совместимого со стандартом FIPS 140-2.
Если вы хотите использовать две или более SD-карт, которые могут быть установлены в один и тот же разъем, обратитесь к продавцу или представителю сервисной службы.
