Namen en functies van onderdelen

De ventilatieopeningen van het apparaat mogen niet geblokkeerd zijn. Dit kan leiden tot brand omdat de interne onderdelen oververhit raken.

Symbolen voor regio A en regio B

Regio A pictogram (voornamelijk Europa en Azië), (voornamelijk Europa) of (voornamelijk Azië)

Regio B pictogram (voornamelijk in Noord-Amerika)

De verschillen tussen de functies van Regio A en Regio B-modellen worden aangegeven door twee symbolen.

Lees de informatie die wordt aangegeven door het symbool dat overeenkomt met de regio van het model dat u gebruikt.

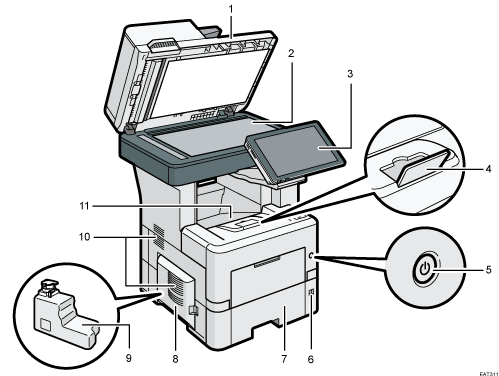

Automatische documentinvoer (ADF)
Breng de klep omlaag op originelen die op de glasplaat liggen.
Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.
Glasplaat
Plaats originelen hier met de voorzijde onder.
Documenten afdrukken in volgorde van prioriteit
Bedieningspaneel
Namen en functies van het bedieningspaneel
Verlengstuk van de lade
Trek aan de papierstopper om te voorkomen dat het papier eraf valt.
Hoofdstroomschakelaar
Druk op de aan-/uitschakelaar om de stroom in en uit te schakelen.
De stroom in-/uitschakelen
Papierformaatwijzer
Gebruik deze instellingsknop om het papierformaat te selecteren. Om een papierlade te gebruiken die niet op de papierformaatwijzer staat, stelt u deze in op "". In dit geval moet u het papierformaat met het bedieningspaneel opgeven.
Papierlade
Standaardpapierlade. Hier plaatst u het papier in.
Papier in de papierlade plaatsen
Linkerklep
Open dit paneel om bij de tonerafvalfles te kunnen.
De tonerafvalfles vervangen
Tonerafvalfles
Tonerafval wordt hier verzameld. Vervang de fles als deze vol is.
Ventilatieopening
Met gaten voor ventilatie binnen in het apparaat wordt voorkomen dat de interne onderdelen oververhit raken.
Standaardlade
Gekopieerd of afgedrukt papier en ontvangen faxpagina's worden hier afgeleverd.

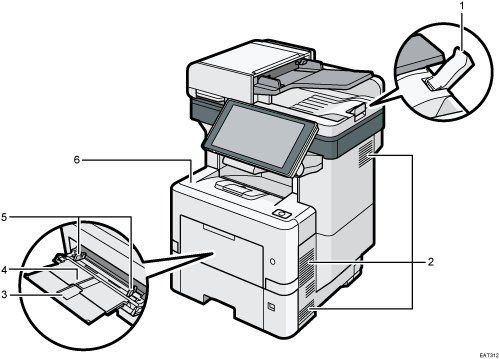

IM 550F/IM 600F

ADF-verlengstuk
Trek dit verlengstuk uit om te voorkomen dat originelen die langer zijn dan A4 of 8¹/₂ × 11, op de grond vallen.
Ventilatieopening
Met gaten voor ventilatie binnen in het apparaat wordt voorkomen dat de interne onderdelen oververhit raken.
Verlengstuk voor handinvoer
Trek dit verlengstuk uit wanneer u papier plaatst dat groter is dan A4-formaat of 8¹/₂ × 11.
Handinvoer
Gebruik de invoer om te kopiëren of af te drukken op OHP-transparanten, etiketten, en papier dat niet in de papierladen kan worden geplaatst.
Papier in de handinvoer plaatsen
Papiergeleiders
Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders worden uitgelijnd met de randen van het papier.
Voorpaneel
Open deze om toegang tot de binnenkant van het apparaat te krijgen en vastgelopen papier te verwijderen.
Open deze om de printcartridge te vervangen.

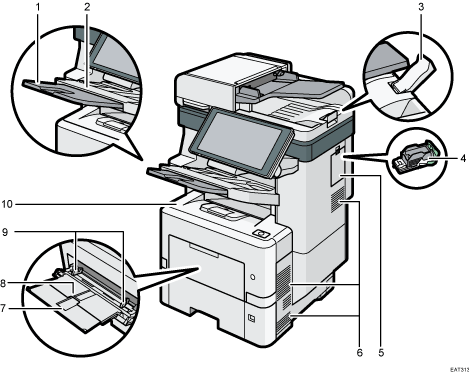

IM 600SRF

Verlengstuk voor de staffellade van de finisher
Trek dit verlengstuk uit wanneer u papier plaatst dat groter is dan A4-formaat of 8¹/₂ × 11.
Staffellade finisher
Gesorteerde of geniete vellen papier worden hier afgeleverd.
ADF-verlengstuk
Trek dit verlengstuk uit om te voorkomen dat originelen die langer zijn dan A4 of 8¹/₂ × 11, op de grond vallen.
Nietjescartridge
Nietjescartridge voor de finisher. Vervang de cartridge wanneer de nietjes op zijn.
Rechterpaneel
Open dit paneel wanneer u de nietjescartridge wilt vervangen.
Ventilatieopening
Met gaten voor ventilatie binnen in het apparaat wordt voorkomen dat de interne onderdelen oververhit raken.
Verlengstuk voor handinvoer
Trek dit verlengstuk uit wanneer u papier plaatst dat groter is dan A4-formaat of 8¹/₂ × 11.
Handinvoer
Gebruik de invoer om te kopiëren of af te drukken op OHP-transparanten, etiketten, en papier dat niet in de papierladen kan worden geplaatst.
Papier in de handinvoer plaatsen
Papiergeleiders
Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders worden uitgelijnd met de randen van het papier.
Voorpaneel
Open deze om toegang tot de binnenkant van het apparaat te krijgen en vastgelopen papier te verwijderen.
Open deze om de printcartridge te vervangen.

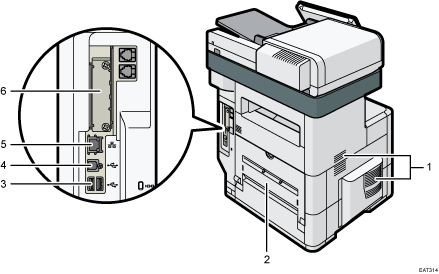

IM 550F/IM 600F

Ventilatieopening
Met gaten voor ventilatie binnen in het apparaat wordt voorkomen dat de interne onderdelen oververhit raken.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
Achterpaneel
U kunt dit paneel openen om toegang te krijgen tot de binnenkant van het apparaat.
USB 2.0-interface Type A
Gebruik de poort om verbinding te maken met het IC-kaartverificatieapparaat.
USB 2.0-interface type B
Gebruik de poort om het apparaat en de computer op elkaar aan te sluiten met de USB-kabel.
Ethernet-poort
Gebruik een netwerkinterfacekabel om het apparaat op een netwerk aan te sluiten.
Optionele interfacekaartsleuf
Optionele interfacekaarten kunnen worden geplaatst.
Plaats een optionele draadloze LAN-interfacekaart, IEEE 1284-interfacekaart, een apparaatserver of een File Format Converter.

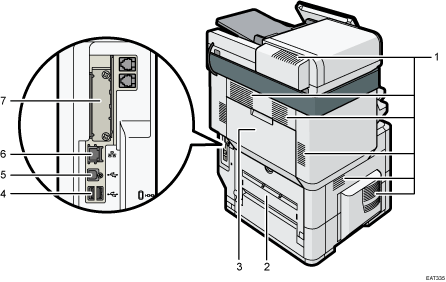

IM 600SRF

Ventilatieopening
Met gaten voor ventilatie binnen in het apparaat wordt voorkomen dat de interne onderdelen oververhit raken.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
Achterpaneel
U kunt dit paneel openen om toegang te krijgen tot de binnenkant van het apparaat.
Bovenklep aan de achterzijde
Open deze om vastgelopen papier te verwijderen.
USB 2.0-interface Type A
Gebruik de poort om verbinding te maken met het IC-kaartverificatieapparaat.
USB 2.0-interface type B
Gebruik de poort om het apparaat en de computer op elkaar aan te sluiten met de USB-kabel.
Ethernet-poort
Gebruik een netwerkinterfacekabel om het apparaat op een netwerk aan te sluiten.
Optionele interfacekaartsleuf
Optionele interfacekaarten kunnen worden geplaatst.
Plaats een optionele draadloze LAN-interfacekaart, IEEE 1284-interfacekaart, een apparaatserver of een File Format Converter.

De ventilator in het apparaat, in de buurt de ventilatieopeningen, blijft mogelijk draaien om het apparaat te koelen na een afdruktaak.
Wanneer er andere meldingen worden weergegeven

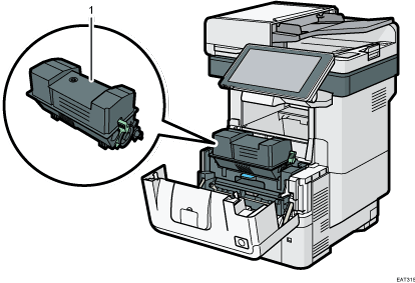

Printcartridge
Er worden berichten op het scherm weergegeven als de printcartridge moet worden vervangen of als een nieuwe moet worden voorbereid.
De toner vervangen

Raadpleeg uw servicevertegenwoordiger om de volgende optie te installeren.

Enhanced Security HDD
Hiermee verbetert u de beveiliging van de harde schijf met behulp van een coderingsfunctie die voldoet aan FIPS 140-2.

Als u twee of meer SD-kaarten wilt gebruiken, die in dezelfde sleuf kunnen gestoken worden, raadpleegt u uw verkoop- of servicevertegenwoordiger.
