Guia de noms i funcions dels components
- No obstruïu les sortides d'aire de la màquina. Si ho feu, es pot produir un incendi a causa del sobreescalfament dels components interns.
Símbols per representar la Regió A i la Regió B
(principalment Europa i Àsia), (principalment Europa) o (principalment Àsia)
(principalment, Amèrica del Nord)
Les diferències entre les funcions dels models de la Regió A i la Regió B s'indiquen mitjançant dos símbols.
Llegiu la informació indicada pel símbol que correspon a la regió del model que utilitzeu.

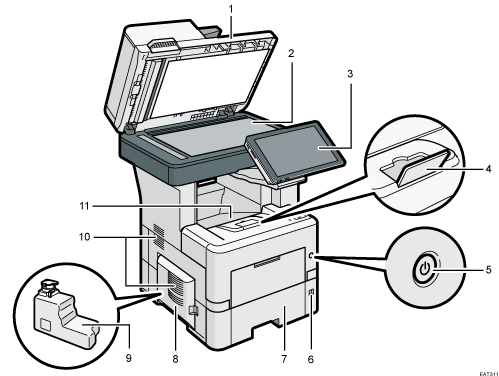

Exterior: vista frontal i esquerra
Alimentador automàtic de documents (ADF)
Abaixeu la tapa sobre els originals col·locats sobre el cristall d'exposició.
Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.
Cristall d'exposició
Col·loqueu els originals cara avall aquí.
Guia de l'usuari (versió completa) en anglès
Panell de control
Extensió de la safata
Estireu aquest topall per evitar que caigui el paper.
Interruptor principal
Per encendre i apagar l'alimentació, premeu l'interruptor d'alimentació principal.
Selector de mides de paper
Utilitzeu aquest indicador per especificar la mida del paper. Per fer servir una mida de paper que no estigui indicada en l'indicador de mides de paper, configureu l'indicador a "
". De produir-se això, configureu la mida del paper fent servir el panell de control.Safata de paper
Safata de paper estàndard. El paper es carrega per aquí.
Tapa esquerra
Obriu-la per accedir a l'ampolla de tòner residual.
Ampolla de tòner residual
El tòner residual es deposita aquí. Substituïu l'ampolla quan estigui plena.
Orificis de ventilació
Orificis per ventilar l'interior de la màquina i evitar que els components interns se sobreescalfin.
Safata estàndard
Les còpies, les impressions i els faxos rebuts surten per aquesta safata.

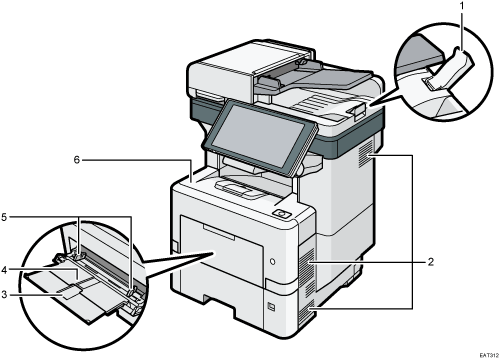

Exterior: vista frontal i dreta
IM 550F/IM 600F
Extensor de la safata de l'ADF
Estireu aquest extensor cap enfora per evitar que caiguin els originals més grossos que A4
o 81/2 × 11.Orificis de ventilació
Orificis per ventilar l'interior de la màquina i evitar que els components interns se sobreescalfin.
Extensor per a la safata bypass
Estireu aquest extensor cap enfora quan carregueu paper més gran que A4
o 81/2 × 11.Safata bypass
Utilitzeu la safata per copiar o imprimir en transparències OHP, etiquetes adhesives i paper que no es pot carregar a les safates de paper.
Guies de paper
Quan carregueu paper a la safata bypass, alineeu les guies de paper amb les vores del paper.
Tapa frontal
Obriu-la per accedir a l'interior de la màquina i retirar el paper encallat.
Obriu-la per substituir el cartutx d'impressió.

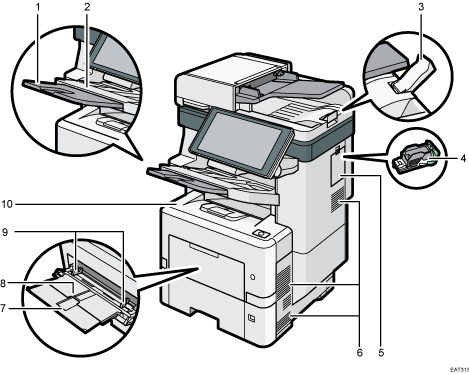

IM 600SRF
Extensor per a la safata de desplaçament del finisher
Estireu aquest extensor cap enfora quan carregueu paper més gran que A4
o 81/2 × 11.Safata de desplaçament del finisher
Els papers classificats o grapats se subministren aquí.
Extensor de la safata de l'ADF
Estireu aquest extensor cap enfora per evitar que caiguin els originals més grossos que A4
o 81/2 × 11.Cartutx de grapes
Cartutx de grapes per al finisher. Susbtituïu el cartutx quan s'esgotin les grapes.
Tapa dreta
Obriu aquesta tapa per substituir el cartutx de grapes.
Orificis de ventilació
Orificis per ventilar l'interior de la màquina i evitar que els components interns se sobreescalfin.
Extensor per a la safata bypass
Estireu aquest extensor cap enfora quan carregueu paper més gran que A4
o 81/2 × 11.Safata bypass
Utilitzeu la safata per copiar o imprimir en transparències OHP, etiquetes adhesives i paper que no es pot carregar a les safates de paper.
Guies de paper
Quan carregueu paper a la safata bypass, alineeu les guies de paper amb les vores del paper.
Tapa frontal
Obriu-la per accedir a l'interior de la màquina i retirar el paper encallat.
Obriu-la per substituir el cartutx d'impressió.

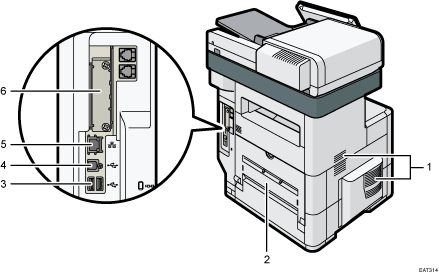

Exterior: vista posterior i esquerra
IM 550F/IM 600F
Orificis de ventilació
Orificis per ventilar l'interior de la màquina i evitar que els components interns se sobreescalfin.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.
Tapa posterior
Obriu-la per accedir a l'interior de la màquina.
Interfície de Tipus A de l'USB 2.0
Utilitzeu el port per connectar l'autenticador de targetes IC.
Interfície de Tipus B de l'USB 2.0
Utilitzeu el port per connectar la màquina i l'ordinador amb el cable USB.
Port Ethernet
Utilitzeu un cable d'interfície de xarxa per connectar la màquina a una xarxa.
Ranura opcional de la placa d'interfície
Es poden inserir plaques d'interfície opcionals.
Inseriu una placa opcional d'interfície LAN sense fil, una placa d'interfície IEEE 1284, un servidor de dispositiu o un convertidor de format de fitxers.

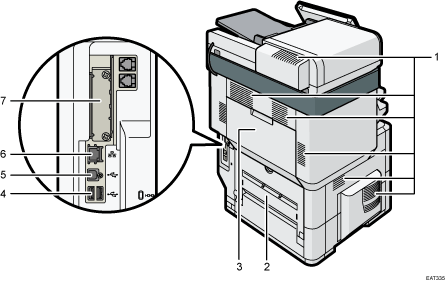

IM 600SRF
Orificis de ventilació
Orificis per ventilar l'interior de la màquina i evitar que els components interns se sobreescalfin.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.
Tapa posterior
Obriu-la per accedir a l'interior de la màquina.
Tapa posterior superior
Obriu aquesta tapa per extreure el paper encallat.
Interfície de Tipus A de l'USB 2.0
Utilitzeu el port per connectar l'autenticador de targetes IC.
Interfície de Tipus B de l'USB 2.0
Utilitzeu el port per connectar la màquina i l'ordinador amb el cable USB.
Port Ethernet
Utilitzeu un cable d'interfície de xarxa per connectar la màquina a una xarxa.
Ranura opcional de la placa d'interfície
Es poden inserir plaques d'interfície opcionals.
Inseriu una placa opcional d'interfície LAN sense fil, una placa d'interfície IEEE 1284, un servidor de dispositiu o un convertidor de format de fitxers.
El ventilador de l'interior de la màquina situat prop dels orificis de ventilació pot seguir funcionant per refrigerar la màquina després d'un treball d'impressió.

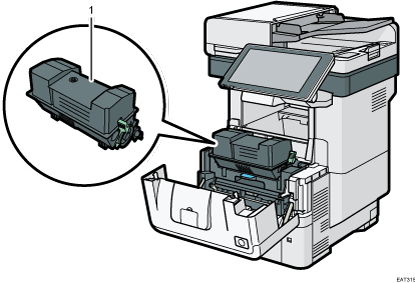

Interior: vista frontal
Cartutx d'impressió
Apareixen missatges en pantalla quan és necessari substituir el cartutx d'impressió o quan és necessari preparar un cartutx nou.
