Guia de nomes e funções de componentes
- Não obstrua as saídas de ar do equipamento. Caso contrário, haverá risco de incêndio decorrente do superaquecimento dos componentes internos.
Símbolos da Região A e Região B
(essencialmente Europa e Ásia), (essencialmente Europa) ou (essencialmente Ásia)
(essencialmente América do Norte)
As diferenças nas funções dos modelos da região A e região B são indicadas por dois símbolos.
Leia as informações indicadas pelo símbolo que corresponde à região do modelo que você está usando.
Para obter mais informações sobre que símbolo corresponde ao modelo utilizado, consulte Informações específicas do modelo.

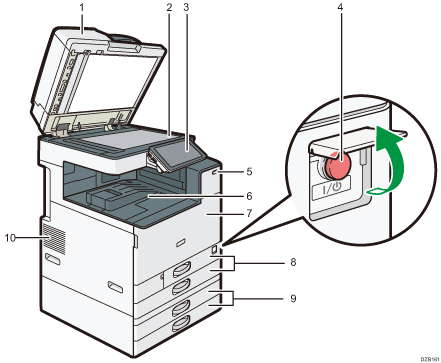

Vista frontal e esquerda
Tampa do vidro de exposição/Alimentador automático de documentos (ADF)
Abaixe a tampa sobre os originais colocados no vidro de exposição.
Se você colocar uma pilha de originais no ADF, eles serão alimentados automaticamente, um a um.
Vidro de exposição
Coloque os originais com a face voltada para baixo neste local.
Painel de controle
Interruptor de alimentação principal
Para ligar e desligar a alimentação, abra a tampa do interruptor de alimentação principal e pressione-o.
Sensor de detecção de presença humana
Detecta uma pessoa se aproximando do equipamento.
Guia do usuário (versão completa) em inglês
Bandeja interna 1
O papel copiado/impresso e as páginas dos faxes recebidos saem neste local. E o papel é impresso sob o suporte de papel fixado no interior da bandeja interna.
Tampa frontal
Abra para acessar o interior do equipamento.
Bandejas de papel (bandejas 1, 2)
Bandejas de papel padrão. Coloque papel aqui.
Bandejas de papel inferiores (bandejas 3, 4)
Bandejas de papel opcionais. Coloque papel aqui.
Saídas de ar
Orifícios para ventilar a parte interna do equipamento e evitar o superaquecimento dos componentes internos.
Após uma impressão de grande volume, o ventilador pode permanecer em funcionamento para diminuir a temperatura dentro do equipamento.
Quando usar o suporte de papel da bandeja interna, observe o seguinte:
Depois de retirar a folha impressa na parte superior da bandeja interna, não empurre a folha de volta sob o suporte de papel. O suporte de papel não funcionará adequadamente com a folha impressa e pode causar atolamento.

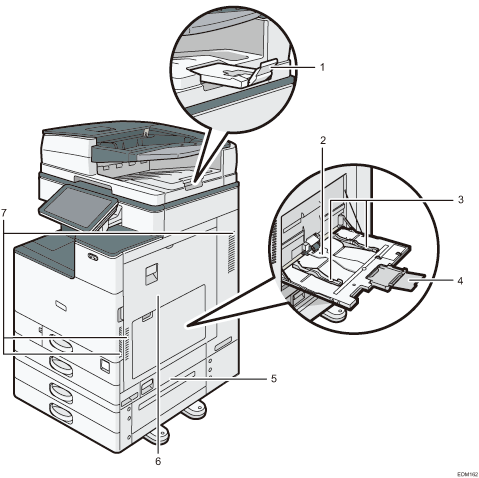

Vista frontal e direita
Extensor de bandeja do ADF
Puxe este extensor para fora para evitar que originais maiores que B4 ou 81/2 × 14 caiam.
Bandeja de alimentação manual
Use para a bandeja para copiar ou imprimir em transparências, etiquetas adesivas e em papel que não pode ser carregado nas bandejas de papel.
Guias de papel
Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel com as bordas do papel.
Extensor
Puxe este extensor para fora quando carregar papel maior que A4
, 81/2 × 11.Tampa direita inferior
Abra esta tampa para remover atolamentos de papel.
Tampa direita
Abra esta tampa para remover atolamentos de papel.
Saídas de ar
Orifícios para ventilar a parte interna do equipamento e evitar o superaquecimento dos componentes internos.
Após uma impressão de grande volume, o ventilador pode permanecer em funcionamento para diminuir a temperatura dentro do equipamento.

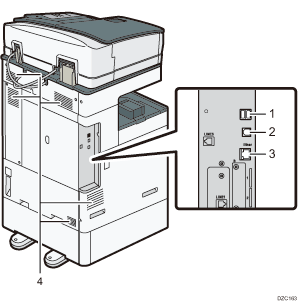

Vista traseira e esquerda (essencialmente Europa) (essencialmente América do Norte)
Interface USB2.0 Tipo A
Use a porta para conectar o dispositivo de autenticação de cartão de identificação.
Interface USB2.0 Tipo B
Use a porta para conectar o equipamento e o computador com um cabo USB.
Interface Ethernet
Use essa porta para conectar o equipamento à rede ou para usar o serviço de gerenciamento remoto (Ricoh @Remote) pela Internet.
Saídas de ar
Orifícios para ventilar a parte interna do equipamento e evitar o superaquecimento dos componentes internos.
Após uma impressão de grande volume, o ventilador pode permanecer em funcionamento para diminuir a temperatura dentro do equipamento.

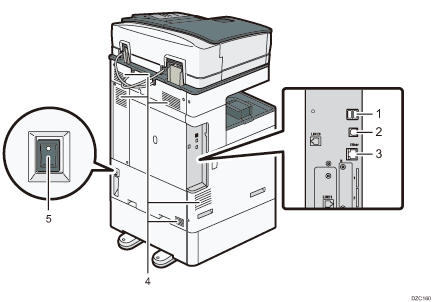

Vista traseira e esquerda (essencialmente Ásia)
Interface USB2.0 Tipo A
Use a porta para conectar o dispositivo de autenticação de cartão de identificação.
Interface USB2.0 Tipo B
Use a porta para conectar o equipamento e o computador com um cabo USB.
Interface Ethernet
Use essa porta para conectar o equipamento à rede ou para usar o serviço de gerenciamento remoto (Ricoh @Remote) pela Internet.
Saídas de ar
Orifícios para ventilar a parte interna do equipamento e evitar o superaquecimento dos componentes internos.
Após uma impressão de grande volume, o ventilador pode permanecer em funcionamento para diminuir a temperatura dentro do equipamento.
Interruptor do aquecedor antiumidade
Ligue o interruptor para evitar que o papel absorva umidade e mantenha a qualidade de impressão. Utilize este recurso quando usar o equipamento em um ambiente com alto teor de umidade ou baixa temperatura.
