Colocar papel na bandeja de papel

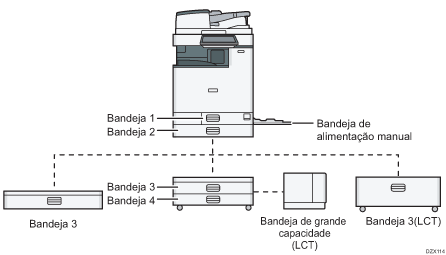

O método para colocar papel varia de acordo com o tipo de bandeja.
- Ao colocar papel, tenha cuidado para não prender ou machucar os dedos.
Antes de colocar papel em uma bandeja, verifique o tamanho e o tipo do papel que pode ser carregado na bandeja e confirme o tamanho do papel que é automaticamente detectado.
Quando colocar papel de um tamanho que não é automaticamente detectado, especifique o tamanho do papel em [Def band papel] de [Definições].
Tipo de tela de configurações: Padrão
Tipo de tela de configurações: Clássica
Para usar papel fino, papel grosso ou outro papel especial, especifique o tipo ou a espessura do papel pelos seguintes itens de configuração.
Tipo de tela de configurações: Padrão
"Definições de bandeja/papel", Guia do usuário (versão completa) em inglês
Tipo de tela de configurações: Clássica
User Guide (Full Version) em inglês
Quando colocar papel em uma bandeja contendo algumas folhas de papel, é possível que várias folhas sejam alimentadas de uma vez da bandeja. Retire todas as folhas, ventile-as e coloque-as novamente na bandeja.
Pode ser ouvido um ruído de atrito entre as folhas. Isto não é um defeito.
Colocação de papel na bandeja 1 a 4
Ajuste as guias laterais e finais de acordo com o tamanho do papel. Quando colocar papel maior do que A3, altere também a posição da guia lateral auxiliar.
Não coloque papel sobre a marca de limite. Se colocar papel acima da marca limite, as imagens impressas poderão ficar inclinadas ou poderá ocorrer atolamento de papel.
Coloque papel em cada bandeja da mesma maneira. No procedimento de exemplo a seguir, a bandeja 2 é utilizada.
Retire a bandeja cuidadosamente.
Enquanto pressiona a alavanca de liberação da guia lateral, deslize as guias laterais para fora.
Para colocar papel maior que A3, puxe a bandeja completamente para fora e mude as posições das duas guias laterais auxiliares.
Pressione a parte côncava para distorcer a guia lateral auxiliar (1) e depois retire-a da bandeja (2).
Coloque a guia lateral auxiliar dentro da ranhura para o tamanho de papel a ser utilizado.
*1 Não é necessário usar a guia lateral auxiliar quando colocar papel B4.
Altere a posição da guia lateral auxiliar no verso da mesma maneira.
Enquanto pressiona a alavanca de liberação da guia final, deslize a guia final para fora.
Se a guia final estiver fixada com o batente, gire o parafuso de fixação do batente em 90 graus em sentido anti-horário com uma moeda ou um objeto similar e remova o batente.
Endireite o papel e coloque-o com o lado de impressão virado para cima.
Antes de carregar as folhas de papel, ventile-as para evitar que várias folhas colem umas nas outras e não sejam alimentadas de uma só vez.
Não coloque papel sobre a marca de limite.
Mantendo a alavanca de liberação pressionada, ajuste as guias laterais e finais de acordo com o tamanho do papel.
Não deixe espaços entre o papel e as guias.
Para fixar a guia final, encaixe as duas projeções do batente nos orifícios da guia final e depois aperte o parafuso de fixação girando-o em 90 graus em sentido horário com uma moeda ou objeto similar.
Se você não pretender corrigir a guia final, coloque o batente na posição como mostrado na ilustração e depois gire o parafuso de fixação em 90 graus em sentido horário com uma moeda ou objeto similar.
Com cuidado, empurre a bandeja de volta à posição original.
Para retornar a bandeja completamente removida à posição original, empurre-a para dentro. Se a bandeja de papel estiver danificada, poderá ocorrer atolamento de papel. Além disso, se a bandeja for empurrada com força, a guia lateral poderá ser movida.
A bandeja 1 não tem a função de detecção automática para o tamanho do papel. No painel de controle, especifique o tamanho do papel a ser utilizado.
Tipo de tela de configurações: Padrão
Tipo de tela de configurações: Clássica
É possível colocar envelopes na bandeja 2 a 4.
Colocar papel na bandeja de alimentação manual
Use a bandeja de alimentação manual para colocar papel de um tamanho que não possa ser colocado nas bandejas 1 a 4, como filme de transparência e papel de etiqueta (rótulos adesivos).
O número máximo de folhas que você pode colocar na bandeja de alimentação manual depende do tipo de papel.
Tamanhos e tipos de papel recomendados

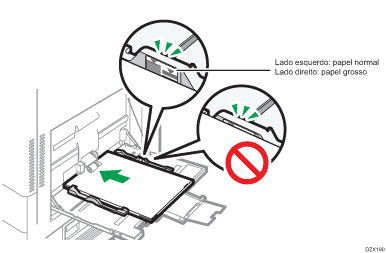

Não coloque papel sobre a marca de limite. Se você colocar papel acima da marca limite, a imagem da impressão poderá ficar inclinada ou poderá ocorrer atolamento de papel.
Abra a bandeja de alimentação manual.
Quando colocar papel maior do que a bandeja de alimentação manual (maior que papel A4 em orientação horizontal), retire o extensor.
Coloque o papel com o lado de impressão para baixo e empurre-o ligeiramente até ouvir um bipe.
Antes de carregar as folhas de papel, ventile-as para evitar que várias folhas colem umas nas outras e não sejam alimentadas de uma só vez.
Quando colocar envelopes ou papel timbrado, confirme a orientação, a frente e o verso ou a localização das abas.
Alinhe as guias de papel de acordo com o tamanho do papel.
Para colocar papel na bandeja de alimentação manual, é melhor orientar o papel na direção de
.
Colocar papel na bandeja guia de papel para banner
Gire o botão no sentido horário até que a símbolo de triângulo fique na marca de destravamento.
Tenha cuidado para que sua mão não toque na bandeja guia de papel para banner ao girar o botão.
Se você não conseguir girar o botão, gire-o enquanto empurra a bandeja guia de papel para banner contra o equipamento.
Segure a alça com uma mão enquanto apoia a parte traseira da bandeja de alimentação manual com a outra mão e, em seguida, abra a bandeja de alimentação manual lentamente.
Abra a bandeja de alimentação manual até que ela fique paralela ao chão.
Ao colocar papel com largura horizontal de 148–457,2 mm, vá para a etapa 4.
Levante a bandeja guia de papel para banner e, em seguida, insira-a na bandeja de alimentação manual até que ela fique estável.
Coloque o papel com a face voltada para baixo, até ouvir o sinal sonoro.
Alinhe as guias de papel de acordo com o tamanho do papel.
Se as guias não estiverem devidamente encostadas ao papel, as imagens poderão ficar inclinadas ou poderão ocorrer atolamentos de papel.
Ao colocar papel com largura horizontal de 148–900,0 mm, vá para a etapa 7.
Abra a bandeja secundária e levante a pequena bandeja guia de papel para banner.
Ajuste a borda dianteira do papel de acordo com o tamanho do papel.
Ao utilizar papel com largura horizontal de 1.200 mm, enrole o papel de modo que a borda dianteira toque a pequena bandeja guia de papel para banner.
Ao utilizar papel com largura horizontal de 900 mm, enrole o papel de modo que sua borda dianteira toque a lateral do equipamento.
Ao utilizar papel com largura horizontal de 457,2–900 mm, coloque-o de modo que a borda dianteira fique para fora da bandeja guia de papel para banner.
Ao utilizar papel com largura horizontal de 148–457,2 mm, ajuste o papel ao colocá-lo na bandeja de alimentação manual.
É possível colocar até dez folhas de papel com largura horizontal de 457,2–1.260 mm na bandeja guia de papel para banner. Ao colocar várias folhas de papel na bandeja guia de papel para banner, certifique-se de separá-las uma a uma antes de colocá-las.
Quando [Som de notificação] estiver definido como [Sem som], nenhum som será emitido ao colocar papel na bandeja guia de papel para banner.
Fechar a bandeja guia de papel para banner
Remova qualquer papel que esteja colocado.
Dobre a bandeja secundária para cima.
Deslize as guias de papel para fora, até a máxima largura possível.
Dobre a bandeja guia de papel para banner para cima.
Segure a alça com uma das mãos enquanto apoia a parte traseira da bandeja de alimentação manual com a outra mão e, em seguida, feche a bandeja de alimentação manual lentamente.
Gire o botão no sentido anti-horário até o símbolo de triângulo fique na marca de travamento.
Colocar papel na bandeja 3 (LCT)
A bandeja 3 (LCT) suporta apenas papel A4 em orientação vertical. Entre em contato com seu representante de assistência técnica para colocar papel de tamanho 81/2 × 11.
É possível colocar papel nos lados esquerdo e direito da bandeja.
O papel no lado direito da bandeja 3 (LCT) é alimentado para o equipamento. Quando o papel colocado no lado direito da bandeja 3 (LCT) acabar, o papel no lado esquerdo é automaticamente alternado para a direita e a bandeja continua a alimentar o papel.
Enquanto estiver imprimindo a partir da bandeja 3 (LCT), é possível retirar o lado esquerdo da bandeja e carregar novo papel.
Quando o papel colocado no lado direito da bandeja 3 (LCT) acabar, o papel do lado esquerdo é automaticamente deslocado para a direita. Não retire a bandeja 3 (LCT) enquanto estiver ouvindo o som de papel em movimento.
Retire a bandeja 3 (LCT) cuidadosamente.
Endireite o papel e coloque-o com o lado de impressão virado para cima.
Antes de carregar as folhas de papel, ventile-as para evitar que várias folhas colem umas nas outras e não sejam alimentadas de uma só vez.
Para a pilha da direita, alinhe a margem direita do papel com a margem direita da bandeja. Para a pilha do lado esquerdo, alinhe a margem esquerda do papel com a margem esquerda da bandeja.
Não coloque papel sobre a marca de limite.
Quando toda a bandeja pode ser retirada
Quando metade da bandeja pode ser retirada
Coloque 30 ou mais folhas de papel na metade do lado esquerdo da bandeja.
Empurre cuidadosamente a Bandeja 3 (LCT) para dentro.
Colocar papel na bandeja de grande capacidade (LCT)
A bandeja de grande capacidade (LCT) suporta apenas papel A4 em orientação vertical. Entre em contato com seu representante de serviços técnicos para colocar papel de tamanho B5 ou 81/2 × 11.
Abra a tampa da bandeja de grande capacidade (LCT).
Endireite o papel e coloque-o com o lado de impressão para baixo.
Antes de carregar as folhas de papel, ventile-as para evitar que várias folhas colem umas nas outras e não sejam alimentadas de uma só vez.
Não coloque papel sobre a marca de limite.
Feche a tampa da bandeja de grande capacidade (LCT).
Especificar o tamanho do papel que não é detectado automaticamente (Tipo de tela de configurações: Padrão)
Pressione [Settings] na tela inicial.
Pressione [Definições de bandeja/papel].
Pressione [Tamanho do papel/Tipo de papel]
[Tamanho do papel/Tipo de papel].
Pressione o nome da bandeja na qual o papel está carregado.
Desmarque a caixa de seleção [Aplicar Seleção automática de papel/Seleção automática de bandeja] e pressione [Tamanho do papel].
Para especificar a bandeja de alimentação manual, pressione [Tamanho do papel: Impressora].
Selecione o tamanho do papel utilizado na lista e pressione [OK][OK].
Após concluir o procedimento, pressione [Tela inicial] (
).
Especificar um papel de tamanho personalizado usando o painel de controle (tipo de tela de configurações: Padrão)
Pressione [Settings] na tela inicial.
Pressione [Definições de bandeja/papel].
Pressione [Tamanho do papel/Tipo de papel][Tamanho do papel/Tipo de papel].
Pressione o nome da bandeja na qual o papel está carregado.
Pressione [Tamanho do papel].
Para especificar para a bandeja de alimentação manual, pressione [Tamanho do papel: Impressora].
Pressione [Personalizar] na lista exibida.
Pressione o botão à direita de "A" ou "B".
Especifique os valores dentro dos números de "< >" e pressione [Done].
Pressione [OK] três vezes.
Após concluir a configuração, pressione [Tela inicial]().
Especificar as configurações de tipo e espessura do papel (tipo de tela de configurações: Padrão)
Se as definições de impressão e o papel usados para um trabalho de impressão não corresponderem, ocorrerá erro de incompatibilidade.
Verifique e especifique as definições do papel antes de começar a imprimir.
Antes de alterar as definições, confirme a prioridade das definições de papel para impressão (prioridade para o driver da impressora ou para o painel de controle).
No driver de impressão
Verifique as definições da bandeja de papel e do tipo de papel no driver da impressora e verifique se as definições correspondem ao papel utilizado.
No painel de controle
Pressione [Settings] na tela inicial.
Pressione [Definições de bandeja/papel].
Pressione [Tamanho do papel/Tipo de papel][Tamanho do papel/Tipo de papel].
Pressione o nome da bandeja na qual o papel está carregado.
Pressione [Tipo/espessura do papel].
Escolha um tipo de papel e uma espessura de papel na lista exibida e pressione [OK].
Pressione [OK].
Após concluir a configuração, pressione [Tela inicial]().
Especificar o tamanho do papel que não é detectado automaticamente (Tipo de tela de configurações: Clássica)
Para colocar para a bandeja 1, ou para colocar papel de um tamanho que não seja automaticamente detectado na bandeja 2 a 4, especifique o tamanho do papel no painel de controle.
Na tela inicial, pressione [Ferramentas do usuário].
Pressione [Tray Paper Settings].
Selecione o tamanho do papel especificado em "Definição do tamanho do papel" da bandeja com o papel carregado.
Selecione em [Tamanho do papel da bandeja: Bandeja 1] para [Tamanho do papel da bandeja: Bandeja 4] ou [Ignorar tamanho do papel da impressora].
Selecione o tamanho do papel carregado.
Pressione [OK].
Após concluir a configuração, pressione [Tela inicial]().
Para usar papel que pode ser automaticamente detectado depois de usar papel que não pode ser automaticamente detectado, restaure a definição de detecção automática. Para restaurar a definição de detecção automática, coloque o papel novamente na bandeja, siga as etapas 1 a 4, selecione [Detecção automática] e pressione [OK].
Especificar um papel de tamanho personalizado usando o painel de controle (tipo de tela de configurações: Clássica)
Na tela inicial, pressione [Ferramentas do usuário].
Pressione [Tray Paper Settings].
Selecione o tamanho do papel especificado em "Definição do tamanho do papel" da bandeja com o papel carregado.
Selecione em [Tamanho do papel da bandeja: Bandeja 1] para [Tamanho do papel da bandeja: Bandeja 4] ou [Ignorar tamanho do papel da impressora].
Pressione [Tamanho personalizado].
Se um tamanho personalizado já estiver especificado, pressione [Alterar tamanho].
Pressione [Vertical].
Insira o tamanho vertical com as teclas numéricas e, em seguida, pressione [
].
Pressione [Horizontal].
Insira o tamanho horizontal com as teclas numéricas e, em seguida, pressione [].
Pressione [OK] duas vezes.
Após concluir a configuração, pressione [Tela inicial]().
Especificar as configurações de tipo e espessura do papel (tipo de tela de configurações: Clássica)
Antes de alterar as definições, confirme a prioridade das definições de papel para impressão (prioridade para o driver da impressora ou para o painel de controle).
No driver de impressão
Verifique as definições da bandeja de papel e do tipo de papel no driver da impressora e verifique se as definições correspondem ao papel utilizado.
No painel de controle
Na tela inicial, pressione [Ferramentas do usuário].
Pressione [Tray Paper Settings].
Selecione o tamanho do papel especificado em "Definição do tipo do papel" da bandeja com o papel carregado.
Selecione em [Tipo de papel: Bandeja 1] para [Tipo de papel: Bandeja 4] ou [Tipo papel: Band de aliment manual].
Selecione os itens adequados em "Tipo de papel" e "Espessura do papel", conforme o tipo de papel que deseja especificar.
Pressione [OK].
Após concluir a configuração, pressione [Tela inicial]().
