Nomes e funções do painel de controle
O painel de toque (Smart Operation Panel) que exibe a tela de operação do equipamento é chamado de "painel de controle".
Em ambos os lados do painel de controle há interfaces para conexão de dispositivos externos e slots para inserir um cartão SD/dispositivo de memória flash USB.
Mesmo quando a tela estiver desligada, os indicadores de LED na estrutura do painel de controle mostrarão o status do equipamento.

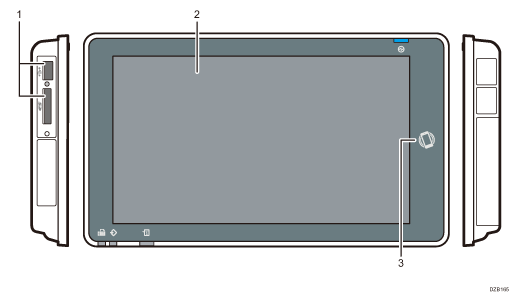

Painel de toque/Interface
Slots de mídia

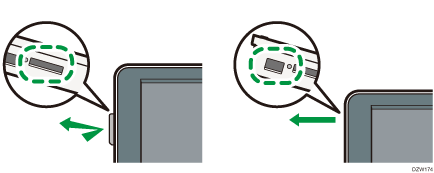

Insira um cartão SD ou um dispositivo de memória flash USB. É possível armazenar os dados digitalizados ou imprimir o arquivo armazenado na mídia.
Use um cartão de memória SD ou cartão de memória SDHC com capacidade máxima de 32 GB. Não é possível usar um cartão de memória SDXC.
Use a mídia formatada em FAT16 ou FAT32.
Certos tipos de dispositivos de memória flash USB não podem ser usados no equipamento.
Não é possível utilizar cabo de extensão USB, hub ou leitor de cartão.
Se a alimentação do equipamento for desligada ou a mídia for removida do equipamento durante a leitura dos dados na mídia, verifique os dados na mídia.
Antes de remover a mídia do slot, pressione o ícone exibido na tela (
/
) para cancelar a conexão.
Painel de toque
Exibe a tela inicial, a tela de operação de aplicativos e mensagens. Opere com a ponta dos dedos.
Marca NFC
Utilizada para conectar o equipamento e um dispositivo inteligente com o RICOH Smart Device Connector.
Guia do usuário (versão completa) em inglês
É possível ajustar o ângulo do painel de controle para melhorar a visibilidade.

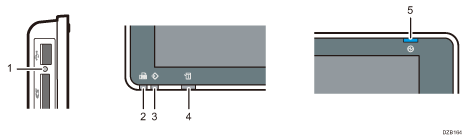

Indicadores de LED
Indicador de acesso de mídia
Pisca quando dados estão sendo lidos ou gravados em um cartão SD
Enquanto o equipamento estiver acessando o cartão SD ou o dispositivo de memória flash USB, não desligue ou remova a mídia.
Indicador de fax
Indica o status da função de fax.
Piscando: transmitindo e recebendo dados
Aceso: recebendo dados (arquivo RX substitutivo/recebimento de bloqueio de memória/caixa pessoal)
Indicador de entrada de dados
Pisca quando o equipamento está recebendo dados enviados do driver de impressão ou do driver de LAN-Fax.
Indicador de status
Indica o status do sistema. Permanece aceso quando ocorre um erro ou o toner acaba.
Verificar indicadores, ícones e mensagens no painel de controle
Indicador de energia principal
O indicador de alimentação principal acende quando o interruptor de alimentação principal é ligado. No Modo de suspensão, piscará lentamente.
