Regolazione della posizione dell'immagine

Regolare manualmente la posizione dell'immagine, l'ingrandimento, la distorsione trapezoidale e la perpendicolarità sul fronte (lato 1) e sul retro (lato 2).

1. Accedere alla macchina come amministratore della macchina sul pannello di controllo.

2. Premere [Impostazioni vassoio carta] nella schermata Home.


3. Premere [Regolazione posizione immagine].

4. Selezionare il vassoio carta con la carta personalizzata per regolare la posizione dell'immagine.

5. Premere [Regolazione manuale].

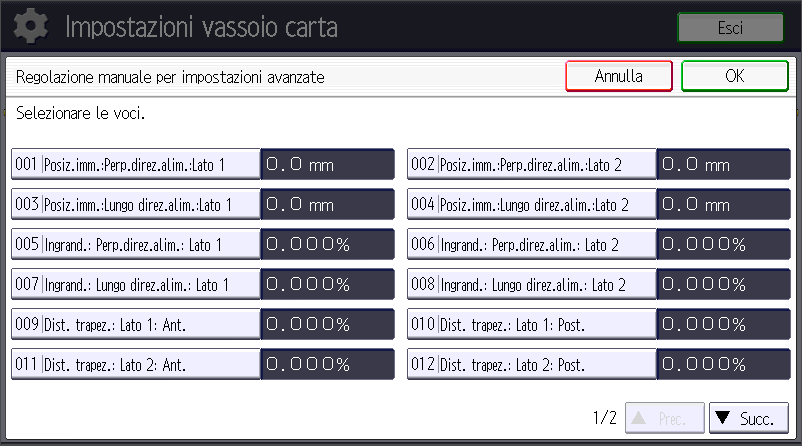

6. Premere la voce che si desidera regolare, modificare il valore e premere [OK].
   Per l'allineamento applicato regolando i valori, vedere la figura visualizzata sulla schermata per ciascuna voce.


7. Dopo aver regolato tutte le voci, premere [OK].

8. Verificare il risultato della regolazione.


   • Verificare il risultato della regolazione come segue:

     • Stampare l'immagine per la quale si desidera verificare la posizione dell'immagine.

     • Per stampare l'immagine di conferma, premere [Regolazione posizione immagine] [Reg. lato ant.] o [Reg.lati ant. e post.] [Stampa di prova].

   • L'immagine stampata da [Stampa di prova] è composta principalmente da linee e utilizza una piccola quantità di toner. Per verificare i risultati della regolazione di un'immagine che utilizza una grande quantità di toner, stampare un'immagine con aree a tinta unita. Prima di stampare un'immagine, accertarsi che l'immagine sia posizionata al centro dei dati di stampa. Se non è posizionata al centro, correggere i dati.


   • La posizione dell'immagine può variare a seconda della percentuale occupata dall'immagine sulla carta.

   • Se gli angoli della carta non sono retti, le posizioni dell'immagine sui lati anteriore e posteriore potrebbero non corrispondere quando si stampa su entrambi i lati della carta.

   • Misurare il formato della carta caricata nel vassoio utilizzato per regolare la posizione dell'immagine e specificare il formato effettivo in [Impostazioni vassoio carta].

9. Dopo aver completato l'allineamento, premere [Home] () per chiudere la schermata [Impostazioni vassoio carta].

È possibile regolare automaticamente la posizione dell'immagine acquisendo fogli di regolazione sul vetro di esposizione.

La procedura è identica per [Autoregolazione] e [Autoregolazione rapida].

[Autoregolazione] utilizza tre fogli di regolazione per una regolazione precisa.

[Autoregolazione rapida] utilizza un foglio di regolazione per una regolazione semplice.

Quando si esegue la scansione del foglio di regolazione dal vetro di esposizione, è necessario il foglio di sfondo in aggiunta al foglio di regolazione. Se non si dispone di un foglio di sfondo, caricare la carta A3 o 11 × 17 pollici in uno dei cassetti carta per stampare il foglio di sfondo.

1. Premere [Impostazioni vassoio carta] nella schermata Home.


2. Premere [Regolazione posizione immagine].
   Se si è già stampato un foglio di sfondo, passare al punto 5.

3. Premere [Stampa foglio sfondo].

4. Selezionare il vassoio della carta con l'impostazione del vassoio della carta A3 o 11 × 17 e poi premere [Stampa].
   Il foglio di sfondo viene stampato.

5. Selezionare il vassoio carta con la carta personalizzata per regolare la posizione dell'immagine.

6. Premere [Reg. lato ant.] o [Reg.lati ant. e post.].


   Quando si seleziona [Reg. lato ant.], la macchina regola solo il lato anteriore.

7. Premere [Autoregolazione] per una regolazione precisa e [Autoregolazione rapida] per una regolazione semplice.

   • Reg. lato ant.


     Quando si seleziona [Autoregolazione], vengono stampati tre fogli di regolazione con immagini su un lato. Quando si seleziona [Autoregolazione rapida], viene stampato un foglio di regolazione con immagini su un lato.

   • Reg.lati ant. e post.


     Quando si seleziona [Autoregolazione], vengono stampati 9 fogli (3 fogli vuoti, 3 fogli di regolazione con immagini stampate su entrambe le facciate e 3 fogli vuoti). Quando si seleziona [Autoregolazione rapida], vengono stampati 3 fogli (1 foglio vuoto, 1 foglio di regolazione con immagini stampate su entrambe le facciate e 1 foglio vuoto).

8. Seguire le istruzioni sullo schermo, posizionare il foglio di sfondo e il foglio di regolazione insieme sul vetro di esposizione, quindi premere [Avvia scansione].
   Ripetere questo passaggio fino a quando l'acquisizione non è completa.


   • Come impostare il foglio di sfondo
     Posizionare il foglio di sfondo in modo che la linea bianca sia visibile sul lato sinistro e allinearlo al segno nell'angolo superiore sinistro dell'area di scansione.


   • Come impostare il foglio di regolazione durante la regolazione del lato anteriore
     Piegare il foglio di regolazione lungo le linee tratteggiate in modo che il numero indicato sullo schermo sia visibile, quindi inserire il foglio di fondo all'interno del foglio di regolazione piegato. Allineare la linea bianca del foglio di sfondo con il bordo sinistro del foglio di regolazione e il bordo inferiore del foglio di sfondo con le linee tratteggiate del foglio di regolazione.
     Posizionare il foglio di sfondo e il foglio di regolazione in modo che siano paralleli tra loro.

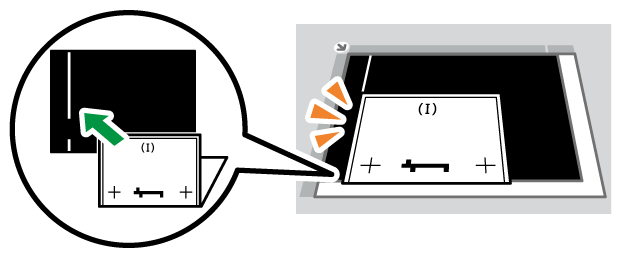

     Di seguito viene illustrato un esempio di come impostare il primo foglio di regolazione in modo che la dicitura "(I)" sia visibile.


   • Come impostare il foglio di regolazione durante la regolazione dei lati anteriore e posteriore
     Posizionare il foglio di regolazione sotto il foglio di sfondo in modo che il numero indicato sullo schermo sia visibile. Allineare la linea bianca del foglio di sfondo con il bordo sinistro del foglio di regolazione e il bordo inferiore del foglio di sfondo con la linea tratteggiata del foglio di regolazione.
     Posizionare il foglio di sfondo e il foglio di regolazione in modo che siano paralleli tra loro.

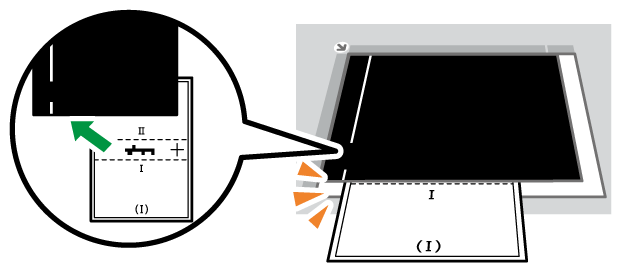

     Di seguito viene illustrato un esempio di come impostare il primo foglio di regolazione in modo che “(I)” e "I" siano visibili.


9. Dopo aver completato l'acquisizione, viene mostrato il risultato dell'allineamento. Verificare il risultato e poi premere [Applica].
   Il valore della regolazione viene applicato alla carta personalizzata.

10. Premere [Esci].

11. Premere [Stampa di prova] per stampare l'immagine per confermare e controllare il risultato della regolazione.
    Se il risultato non è quello atteso, eseguire [Regolazione manuale].
    Regolazione manuale

    • L'immagine stampata da [Stampa di prova] è composta principalmente da linee e utilizza una piccola quantità di toner. Per verificare i risultati della regolazione di un'immagine che utilizza una grande quantità di toner, stampare un'immagine con aree a tinta unita. Prima di stampare un'immagine, accertarsi che l'immagine sia posizionata al centro dei dati di stampa. Se non è posizionata al centro, correggere i dati.


    • La posizione dell'immagine può variare a seconda della percentuale occupata dall'immagine sulla carta.

    • Se gli angoli della carta non sono retti, le posizioni dell'immagine sui lati anteriore e posteriore potrebbero non corrispondere quando si stampa su entrambi i lati della carta.

    • Misurare il formato della carta caricata nel vassoio utilizzato per regolare la posizione dell'immagine e specificare il formato effettivo in [Impostazioni vassoio carta].

12. Premere [Home] () per chiudere la schermata [Impostazioni vassoio carta].
