Note speciali sull'uso di opzioni esterne

• La pinzatrice può espellere i punti metallici non piegati. Fare attenzione a non pinzarsi le dita.

• Non urtare il finisher (ad es. non urtare la superficie del finisher ripetutamente per impilare correttamente la carta).

• Quando si stampa un numero elevato di fogli con la pinzatura senza punti, la macchina potrebbe arrestarsi durante la stampa per il rabbocco dell'acqua.

• Se si lascia la carta pinzata nella macchina per un certo periodo di tempo dopo l'esaurimento della carta durante la stampa, il lavoro di pinzatura verrà interrotto per garantire la qualità della pinzatura. In tal caso, rimuovere la carta rimasta all'interno della macchina.

• L'immagine intorno all'area di pinzatura senza punti non viene stampata per garantire la qualità della pinzatura.


• Rimuovere le stampe dal finisher sollevandole direttamente dal lato sinistro. Se si rimuovono le stampe inclinandole o dal lato anteriore, il vassoio basculante potrebbe sollevarsi e bloccarle.

  Finisher SR5110/Booklet Finisher SR5120

  • Vassoio basculante del finisher 1 o 2

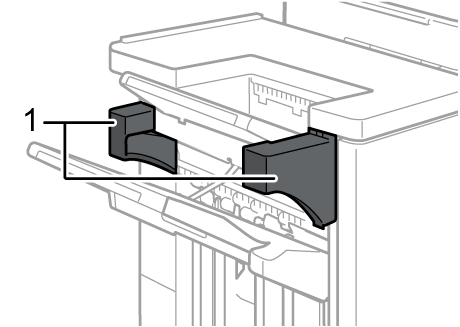

• Quando si sposta Finisher SR5130 o Booklet Finisher SR5140, non afferrare le protezioni guida. Altrimenti, le coperture potrebbero essere danneggiate. la parte anteriore, il vassoio del cambio potrebbe sollevarsi e catturarli.




  1. Protezioni guida

Questa sezione spiega come sospendere un lavoro di copia o di stampa di grandi dimensioni quando si usa il Finisher SR5130 o il Booklet Finisher SR5140 ed è installata l'unità ventola di raffreddamento.

A seconda dell'immagine che si sta copiando o stampando, le stampe potrebbero non impilarsi correttamente. Se questo accade, sospendere il lavoro, rimuovere le stampe e riavviare il lavoro.

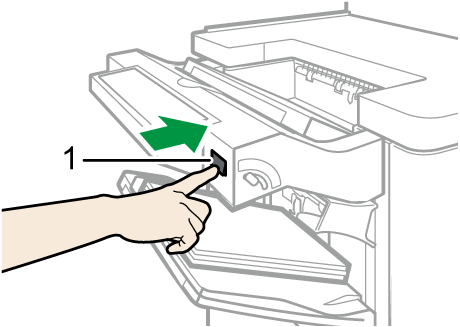

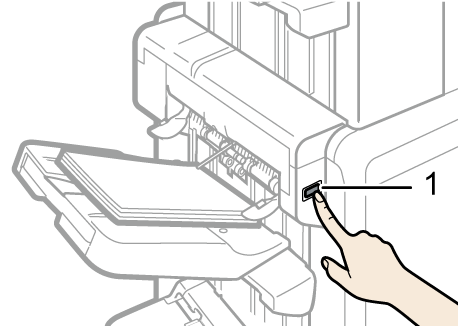

1. Premere il tasto [Suspend / Resume] situato accanto alla porta di uscita carta.




   1. Tasto [Suspend / Resume]

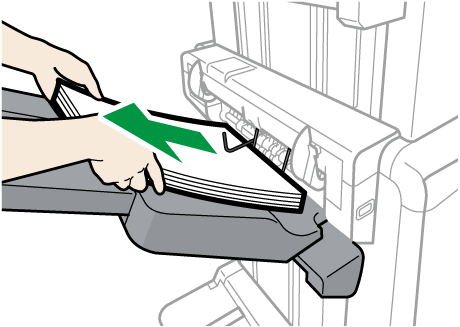

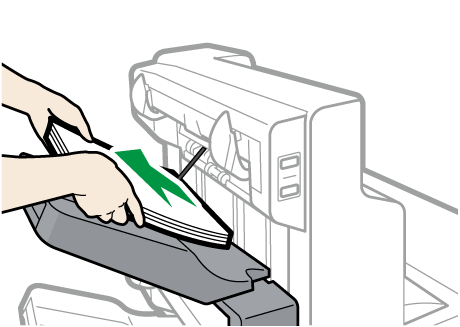

2. Rimuovere la pila di fogli dal vassoio basculante del finisher.


3. Premere il tasto [Suspend / Resume] per riavviare la stampa.

• Note sulla rimozione della carta dal vassoio basculante
  Quando si rimuove la carta posta sul vassoio basculante, se si rimuove la carta con un angolo o verso la parte anteriore della macchina, il vassoio basculante potrebbe sollevarsi e bloccarsi sulla carta. Premere il tasto [Suspend / Resume] prima di rimuovere la carta.

• Rimuovere la carta durante la stampa
  Quando si consegna la carta nel vassoio basculante con Finisher SR5110 o Booklet Finisher SR5120, la carta può essere disallineata a seconda del tipo di immagine stampata. Se questo si verifica, sospendere la stampa, rimuovere la carta e riavviare la stampa.

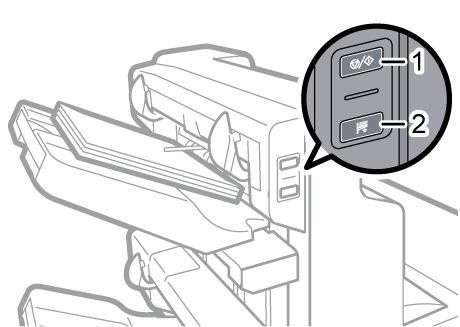

Se le stampe sono consegnate nel vassoio basculante finisher 1

1. Premere il tasto [Suspend / Resume] del vassoio basculante finisher 1.




   1. Tasto [Suspend / Resume]

   2. Tasto [Remove Paper]

2. Premere il tasto [Remove Paper].

3. Dopo che il vassoio è stato abbassato, rimuovere la carta consegnata.


4. Premere il tasto [Suspend / Resume] per riavviare la stampa.

Se le stampe sono consegnate nel vassoio basculante finisher 2

1. Premere il tasto [Suspend / Resume] del vassoio basculante finisher 2.




   1. Tasto [Suspend / Resume]

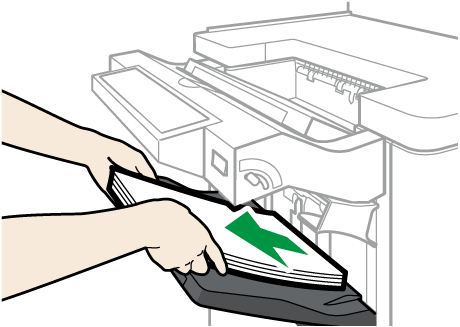

2. Rimuovere la pila di fogli dal vassoio basculante finisher 2.


3. Premere il tasto [Suspend / Resume] per riavviare la stampa.

Per utilizzare la funzione di piegatura a Z, collegare il vassoio di supporto piegatura a Z.

Finisher SR5130/Booklet Finisher SR5140

• Vassoio superiore finisher


  1. Rimuovere la carta in uscita.

  2. Fissare al vassoio superiore del finisher il vassoio 2 di supporto piegatura a Z.
     La parte posteriore del vassoio di supporto piegatura a Z 2 ha inciso il numero "2".

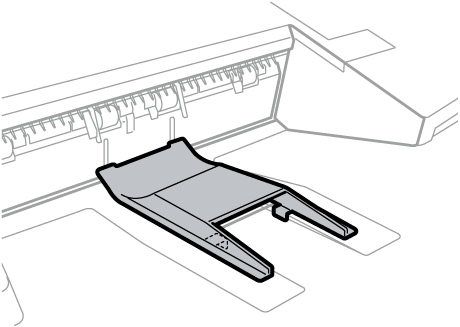

     Vassoio di supporto piegatura a Z 2



• Vassoio basculante finisher


  1. Se il finisher è installato insieme all'unità ventola di raffreddamento, premere il tasto [Suspend / Resume] situato accanto alla porta di uscita carta.
     Rimozione delle stampe dal Finisher SR5130/Booklet Finisher SR5140 durante la stampa.
     Se il finisher non è installato insieme all'unità ventola di raffreddamento, passare al Passaggio 2.

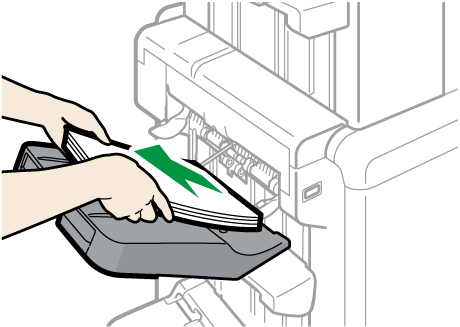

  2. Rimuovere la pila di fogli dal vassoio basculante del finisher.

  3. Fissare il vassoio 3 di supporto piegatura a Z.
     La parte posteriore del vassoio di supporto piegatura a Z 3 ha inciso il numero "3".

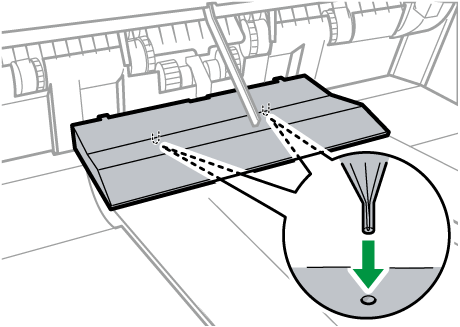

     Vassoio di supporto piegatura a Z 3


     Collegare il vassoio di supporto piegatura a Z 3 inserendo le due sporgenze sul lato inferiore nei fori sul vassoio basculante del finisher.

     Se il finisher è installato insieme all'unità ventola di raffreddamento, passare al Passaggio 4.

  4. Premere il tasto [Suspend / Resume].

Finisher SR5110/Booklet Finisher SR5120

• Vassoio basculante del finisher 1 o 2

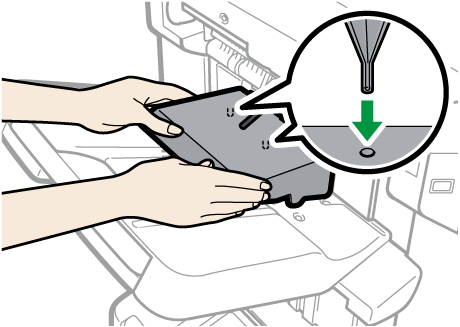

  Fissare il vassoio di supporto piegatura a Z inserendo i due perni sul lato inferiore nei fori sul vassoio basculante finisher 1 o 2.

  Impostando [Impostazioni vassoio di uscita finisher] su [Cambio automatico] e [Non impilare lavori] e modificando la posizione di consegna della carta quando il vassoio di supporto con piegatura a Z è collegato, è possibile che più lavori vengano consegnati e impilati sullo stesso vassoio.

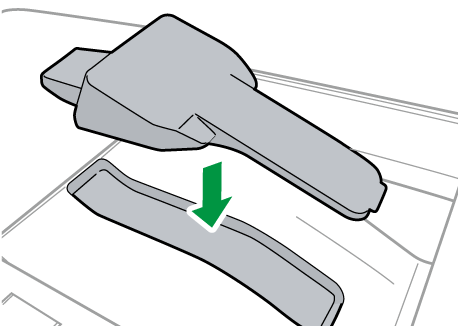

Nelle seguenti condizioni, collegare il vassoio di supporto della carta sottile in dotazione al vass.basculante finisher.

• Quando si stampa carta comune di lunghezza pari o superiore a 420,1 mm (16,5 pollici) e di grammatura pari o inferiore a 64 g/m² (circa 16 lb. Alta qualità)

• Quando si stampa carta patinata di lunghezza pari o superiore a 420,1 mm (16,5 pollici) e di grammatura pari o inferiore a 80 g/m² (circa 20 lb. Alta qualità)

• Quando si alimenta il finisher con carta piegata a metà o con carta per lettere con piegatura esterna/interna di grammatura pari o inferiore a 64 g/m² (circa 16 lb. Alta qualità)

1. Premere il tasto [Suspend / Resume] sul finisher, quindi rimuovere la carta presente.
   Rimuovere le stampe dal Finisher SR5110/Booklet Finisher SR5120 durante la stampa o lo stato di standby..

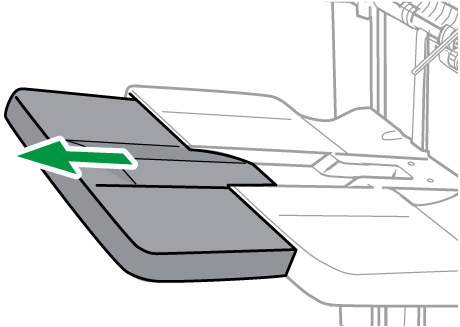

2. Estrarre l'estensione sul vassoio basculante finisher 1 o 2.


3. Collegare il vassoio di supporto della carta sottile inserendo le sue sporgenze nelle fessure della finitrice.


4. Premere il tasto [Suspend / Resume] per riprendere la stampa.

Quando si stampa carta banner su Booklet Finisher SR5120, collegare un vassoio di uscita della serie SR5000 per carta banner al vassoio basculante finisher 1 o 2. Per informazioni dettagliate sul fissaggio di un vassoio di uscita serie SR5000 per carta banner, contattare il rappresentante del servizio di assistenza.

Impostare anche il vassoio di supporto banner.

1. Premere il tasto [Suspend / Resume] sul Finisher SR5110 o Booklet Finisher SR5120, quindi rimuovere la carta presente.
   Rimuovere le stampe dal Finisher SR5110/Booklet Finisher SR5120 durante la stampa o lo stato di standby..

2. Estrarre l'estensione sul vassoio basculante finisher 1 o 2.

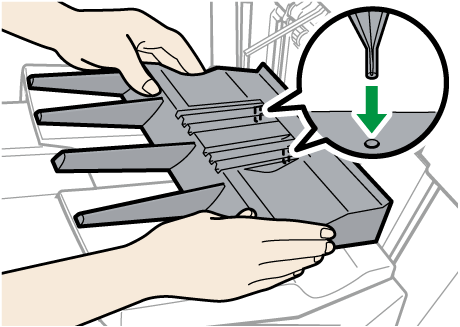

3. Fissare il vassoio di supporto banner inserendo i perni sul lato inferiore nei fori sul vassoio basculante finisher 1 o 2.


4. Premere il tasto [Suspend/Resume] per riprendere la stampa.

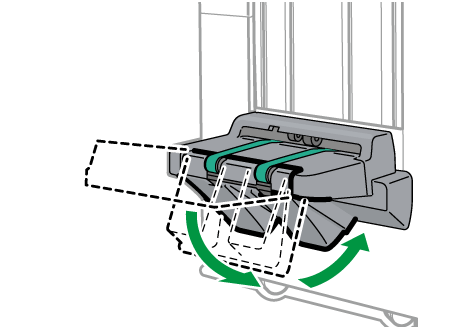

Quando si espelle un numero elevato di libretti su Booklet Finisher SR5120, piegare verso il basso il vassoio del booklet finisher come mostrato.

Quando si utilizza la funzione di pinzatura del Finisher SR5110/Booklet Finisher SR5120 su carta sottile, se si verificano inceppamenti o danni alla carta all'interno del vassoio di pinzatura, fissare due barre di rinforzo della carta al vassoio di pinzatura.

1. Aprire lo sportello anteriore del finisher.

2. Tenendo la maniglia Rb12, estrarre l'unità di pinzatura.

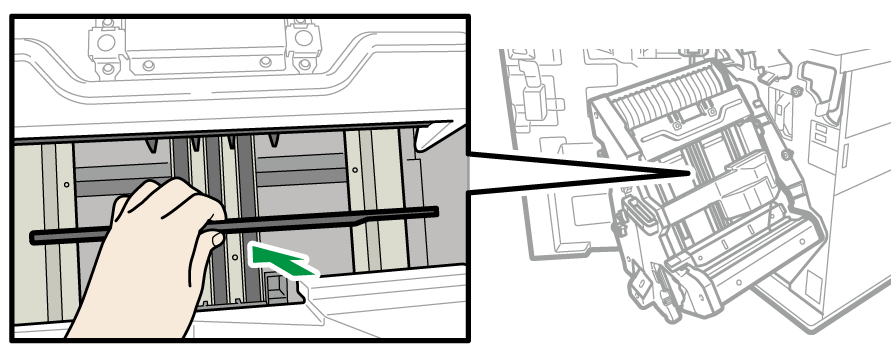

3. Tenendo la barra di rinforzo della carta in orizzontale, inserirla nell'area come mostrato in figura.

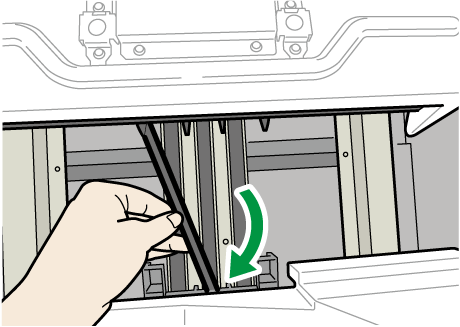

4. Ruotare la barra di rinforzo della carta verso l'orientamento verticale.

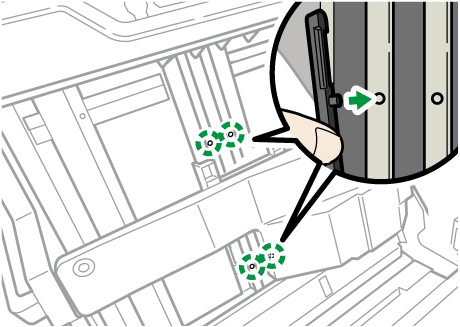

5. Inserire le sporgenze (2 parti) della barra di rinforzo della carta nei fori del vassoio pinzatura.

   Fissare la barra di rinforzo della carta rivolta verso l'esterno.


6. Collegare la seconda barra di rinforzo della carta. Ripetere i passaggi da 3 a 5.

7. Impostare [0840 Vass. pinzat.: Modal. installaz. barra rinf. carta] in [Impostazioni di regolazione per operatori] su [Attivo].

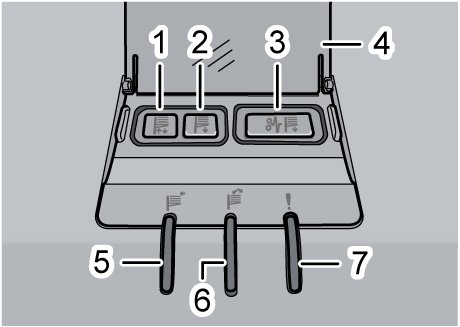

Pannello di controllo dell'impilatore

L'impilatore ad alta capacità ha un pannello di controllo tramite il quale è possibile abbassare il vassoio impilatore e verificare lo stato dell'impilatore ad alta capacità.

1. Indicatore spostamento vassoio
   Lampeggia in blu quando il vassoio impilatore si sposta verso l'alto o verso il basso. Quando il vassoio impilatore è nella posizione più alta ed è attivo lo stato standby, l'indicatore si spegne. Quando l'impilatore è nella posizione più bassa, l'indicatore si illumina di blu.

2. Pulsante abbassamento vassoio
   Premere questo pulsante per abbassare il vassoio. Il vassoio non si sposta se lo sportello anteriore impilatore è aperto.

3. Pulsante inceppamento carta
   Questo si illumina di rosso quando si verifica un inceppamento carta. Se si preme questo pulsante il vassoio impilatore si abbassa nella posizione di rimozione carta.

4. Coperchio del pannello di controllo impilatore

5. Indicatore raccolta impilatore
   Quando è in corso la raccolta della carta in uscita nel vassoio impilatore, l'indicatore lampeggia in blu.

6. Indicatore impilatore pieno
   Questo si illumina di rosso quando il vassoio impilatore è pieno.

7. Indicatore errore
   Questo si illumina per indicare uno o più dei seguenti errori:


   • Il carrello a mano non è correttamente posizionato.

   • Lo sportello anteriore impilatore è aperto.

   • All'interno dell'impilatore ad alta capacità è ancora presente carta inceppata.

Rimozione della carta

• Utilizzare il carrello impilatore per trasportare la carta dall'impilatore ad alta capacità. Non usare il carrello impilatore per altri scopi.

• Non cercare di entrare nell'impilatore ad alta capacità.

• Il premi carta potrebbe lasciare un segno sui primi fogli della pila. Per impedire che questo accada, disporre alcuni fogli di carta non necessari o un foglio protettivo tra il premi carta e la carta impilata.

1. Aprire lo sportello del pannello di controllo dell'impilatore, quindi premere il pulsante di abbassamento vassoio.

   Per interrompere l'abbassamento del vassoio impilatore, premere di nuovo il relativo pulsante.
   Per proseguire con l'abbassamento del vassoio, aprire e chiudere lo sportello anteriore dell'impilatore, quindi premere nuovamente il pulsante di abbassamento del vassoio una volta che il vassoio ha raggiunto l'altezza massima.
   Quando il vassoio impilatore è completamente abbassato, l'indicatore di movimento vassoio smette di lampeggiare e rimane acceso.

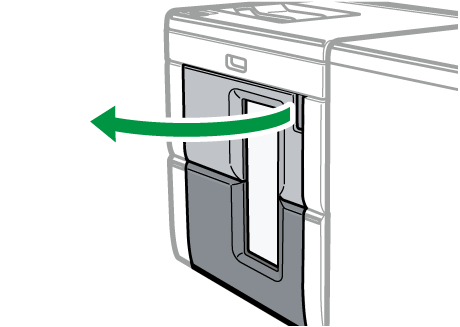

2. Aprire lo sportello anteriore impilatore.

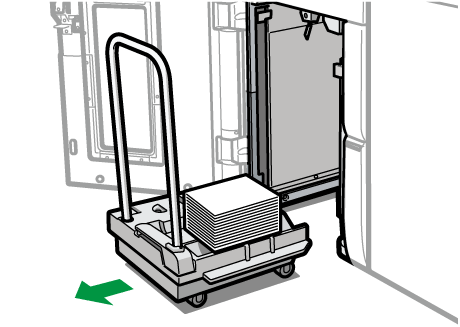

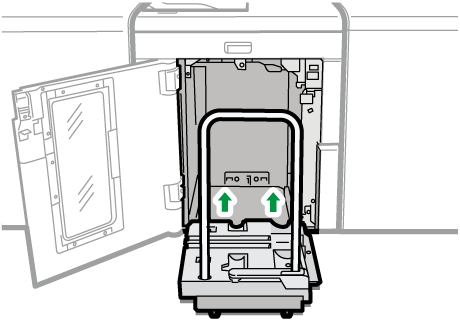

3. Estrarre con cautela il carrello impilatore.

   Fare attenzione a non rovesciare la pila di carta.

4. Appoggiare il premi carta in cima alla pila di fogli.

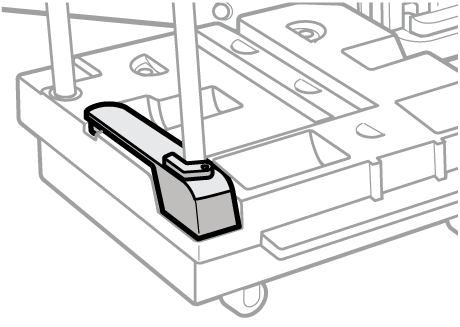

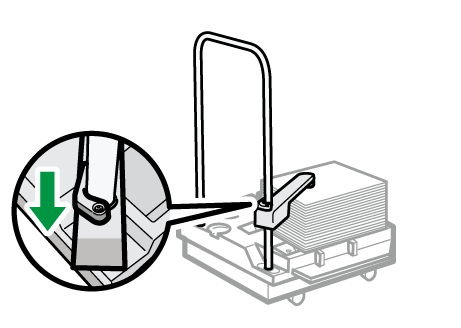

5. Tirare la leva sul premi carta verso di sé.


6. Trasportare la carta dove è richiesta, quindi scaricare il carrello a mano.

7. Riportare il premi carta nella posizione originale.

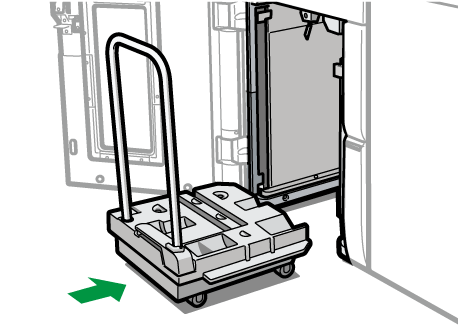

8. Riposizionare il carrello impilatore all'interno dell'impilatore ad alta capacità.

   Fare attenzione a inserire il carrello in modo diritto, non inclinato.


9. Chiudere lo sportello anteriore impilatore.
   Il vassoio impilatore inizia a sollevarsi automaticamente e l'indicatore di movimento vassoio inizia a lampeggiare. Quando l'indicatore di movimento vassoio smette di lampeggiare, il vassoio è completamente sollevato.

• Prima di spostare l'impilatore ad alta capacità, assicurarsi di aver estratto il carrello impilatore.

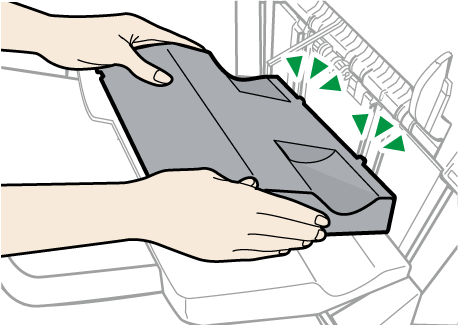

Installare il vassoio di supporto per carta spessa in dotazione per l'espulsione dei seguenti tipi di carta al vassoio superiore dell'impilatore ad alta capacità:

• Carta spessa di lunghezza superiore a quella di B4 JIS

• Buste di lunghezza superiore a 332 mm (13,1 pollici)

• Quando si prendono i libretti dal vassoio del trimmer, assicurarsi di aspettare finché il libretto non è stato completamente consegnato sul vassoio.
  Se si tocca il fascicolo mentre sta uscendo, potrebbe verificarsi un errore.

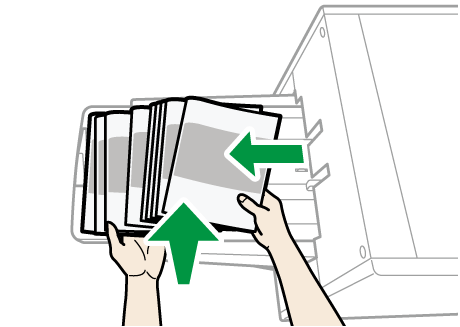

• Quando si raccolgono i libretti dal vassoio di uscita della carta, prestare attenzione a non far scorrere i libretti al contrario. Ciò potrebbe portare le estremità tagliate a contatto con la cinghia del vassoio di uscita della carta, causando l'arricciamento della carta.
  Quando si raccolgono opuscoli, tirarli verso il basso. Sollevarli per raccoglierli.
