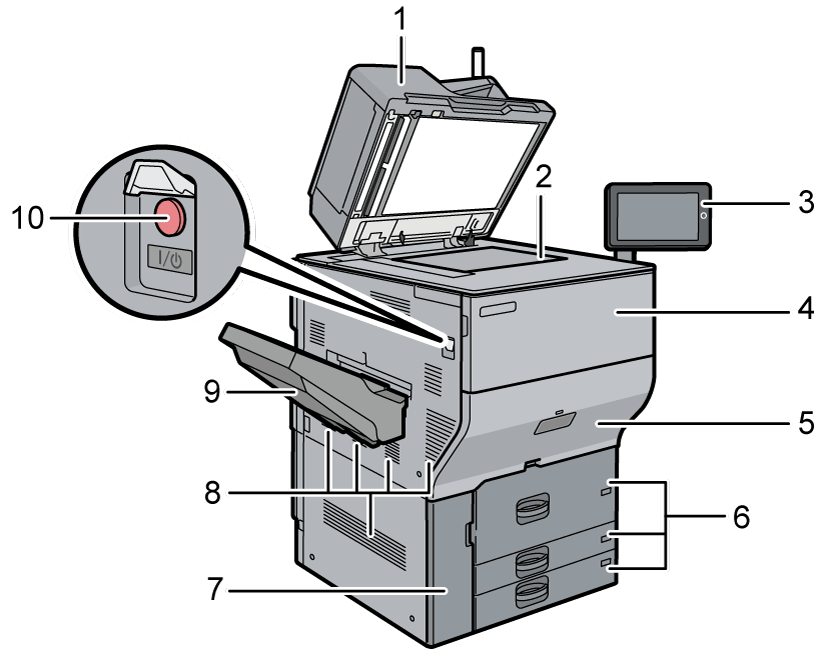

Guida a nomi e funzioni dei componenti

1. Alimentatore automatico originali (ADF)
   Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.
   Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.
   L'ADF esegue la scansione di entrambe le facciate di un originale simultaneamente.
   Posizionamento di un originale nell'alimentatore automatico originali (ADF)

2. Vetro di esposizione
   Posizionare gli originali a faccia in giù.
   Posizionamento di un originale sul vetro di esposizione

3. Pannello di controllo
   Nomi e funzioni del pannello di controllo

4. Sportello anteriore
   Aprire per sostituire la cartuccia di toner.
   Sostituzione del toner

5. Cassetto
   Estrarre il cassetto in caso di inceppamento.

6. Vassoi carta (Vassoi 1-3)
   Caricare qui la carta. Il vassoio 1 è un vassoio tandem in cui la carta sul lato sinistro viene trasportata automaticamente verso destra quando la carta su questo lato è esaurita.
   Caricamento carta nel vassoio carta

7. Sportello anteriore inferiore
   Aprire per cambiare la vaschetta di recupero toner.
   Sostituzione della vaschetta recupero toner

8. Fori di ventilazione
   Evitano il surriscaldamento.
   Dopo la stampa di grandi volumi, la ventola di aerazione potrebbe restare in funzione per abbassare la temperatura all'interno della macchina.

9. Vassoio copie
   Copie, fax e stampe vengono consegnati qui.

10. Interruttore di alimentazione principale
    Per l'accensione o lo spegnimento, aprire il coperchio dell'interruttore di alimentazione principale e premere l'interruttore di alimentazione principale.
    Accensione e spegnimento

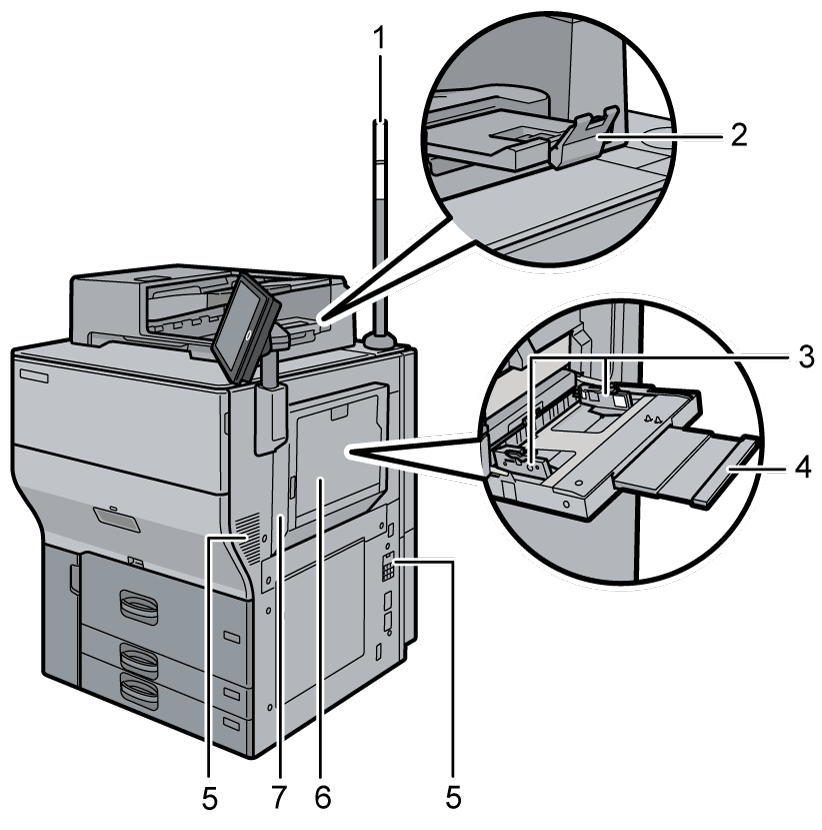

1. Segnalatore luminoso
   Guida alle funzioni del segnalatore luminoso

2. Estensione dell'ADF
   Estrarre e sollevare l'estensione per evitare che gli originali di formato maggiore a B4 JIS o 8¹/₂ × 14 cadano.

3. Guide della carta
   Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.

4. Estensione
   Estrarre l'estensione quando si caricano fogli più grandi del formato A4, 8¹/₂ × 11 nel vassoio bypass.

5. Fori di ventilazione
   Evitano il surriscaldamento.
   Dopo la stampa di grandi volumi, la ventola di aerazione potrebbe restare in funzione per abbassare la temperatura all'interno della macchina.

6. Vassoio bypass
   Utilizzarlo per copiare o stampare su lucidi, etichette adesive, carta traslucida e carta che non può essere caricata nei vassoi carta.
   Caricamento della carta nel vassoio bypass

7. Sportello superiore destro
   Aprire questo sportello quando si verifica un inceppamento carta.

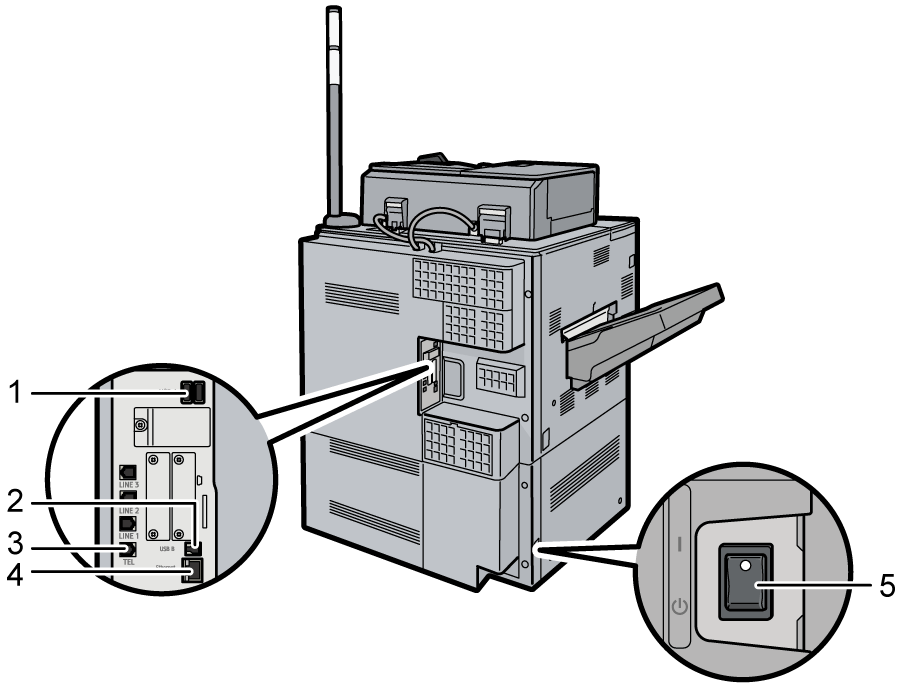

1. Interfaccia USB2.0 Tipo A
   Questa interfaccia non viene utilizzata con questa macchina.


2. Interfaccia USB3.2 Gen1 Tipo B
   Usare la porta per connettere la macchina e il computer con il cavo USB.


3. TEL: Connettore telefono esterno
   Collegare un telefono esterno.


4. Interfaccia Ethernet
   Utilizzare un cavo di interfaccia di rete per collegare la macchina a una rete.

5. Interruttore riscaldatore anti-umidità
   Impedisce l'assorbimento di umidità da parte dei vassoi. Se l'umidità è elevata e la temperatura è bassa, premere l'interruttore per eliminare l'umidità dai vassoi carta ed evitare il deterioramento della qualità di stampa.

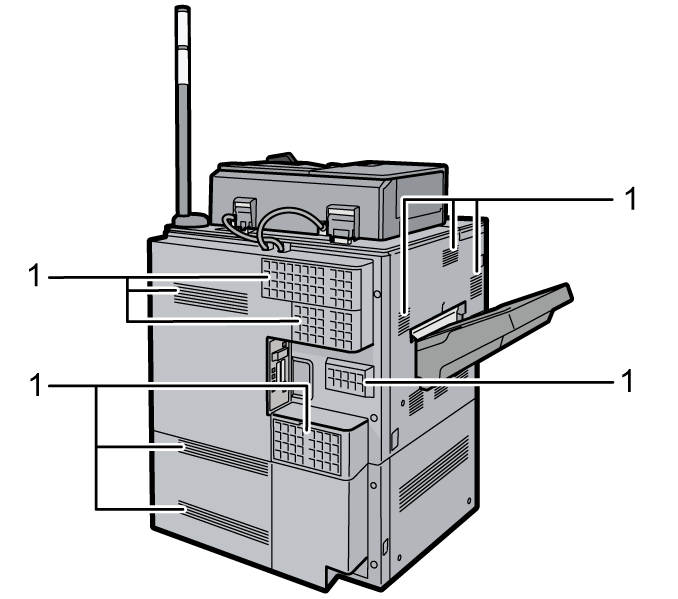

Informazioni sui fori di ventilazione:

1. Fori di ventilazione
   Evitano il surriscaldamento.
   Dopo la stampa di grandi volumi, la ventola di aerazione potrebbe restare in funzione per abbassare la temperatura all'interno della macchina.

Non tirare o spingere il segnalatore luminoso. In caso contrario potrebbero verificarsi malfunzionamenti del segnalatore luminoso o della macchina.

Il segnalatore si accende per avvertire l'utente in caso di inceppamenti o se la carta si esaurisce.

I colori della spia e i relativi significati sono i seguenti:

Spia	Stato
La spia in basso si illumina di blu.	Stampa
La spia in basso lampeggia in blu.	Scanning Dati in entrata
La spia in alto si accende di rosso.	Errore (Esempio) Quando appare il messaggio che indica di rivolgersi all'assistenza tecnica Carta inceppata Carta esaurita Toner esaurito Overflow memoria Leggere il messaggio visualizzato sul pannello di controllo ed eseguire l'azione indicata.
La spia in alto lampeggia in giallo.	Avvertenza (Esempio) Toner quasi esaurito. La vaschetta recupero toner è quasi piena. Vaschetta recupero toner piena Quando sul pannello del display viene visualizzato un messaggio, seguire le istruzioni visualizzate sullo schermo.
