Harici Seçenekleri Kullanırken - Özel Notlar
Sonlandırıcı Kullanımı Önlemleri
Zımba katlanmamış zımbaları çıkarabilir. Parmaklarınızı yaralamamaya dikkat edin.
Sonlandırıcıya vurmayın (örneğin kağıt istiflerinin düzgün ayarlanması için sonlandırıcının yüzeyine art arda vurmayın).
Sol taraftan doğrudan kaldırarak çıktıları son işlemciden çıkarın. Çıktıları belli bir açıyla ya da öne doğru alırsanız, ayırma tepsisi yukarı kalkarak çıktıları yakalayabilir.
Finisher SR5110/Booklet Finisher SR5120
Sonlandırıcı Ayrıma Tepsisi 1 veya 2
Finisher SR5090 veya Booklet Finisher SR5100'ü hareket ettirirken kılavuz kapaklarını tutmayın. Aksi takdirde kapaklar zarar göreilir. Ön, ayırma tepsisi yükselebilir ve yakalayabilir.
Kılavuz kapakları
Yazdırma Sırasında Finisher SR5090/Booklet Finisher SR5100'den Yazdırmaları Çıkartma
Bu bölümde büyük bir kopyalama ya da yazdırma işinin, soğutucu fan birimi takılmış Finisher 5090 ya da Booklet Finisher SR5100 kullanılırken nasıl askıya alınacağı anlatılmaktadır.
Kopyaladığınız veya yazdırdığınız görüntüye bağlı olarak çıktılar uygun şekilde istiflenmeyebilir. Bu gerçekleşirse, işi askıya alın, çıktıları çıkartın ve işi tekrar başlatın.
Kağıt çıkış ağzının yanındaki [Askıya Al/Devam Et] tuşuna basın.
[Askıya Al/Devam Et] tuşu
Sonlandırıcı ayırma tepsisinden kağıt istifini çıkartın.
Yazdırmaya devam etmek için [Askıya Al/Devam Et] tuşuna basın.
Kopyalama veya yazdırmayı sadece sonlandırıcının ayırma tepsisi çıkış tepsisi olarak seçilirse askıya alabilirsiniz.
Yazdırma Sırasında veya Bekleme Durumunda Finisher SR5110/Booklet Finisher SR5120 Üzerinden Yazdırmaları Çıkartma
Kağıdı ayırma tepsisinden çıkarmayla ilgili notlar
Ayırma tepsisine gönderilen kağıdı çıkarırken, kağıdı açılı veya makinenin önüne doğru kaldırırsanız, ayırma tepsisi yükselebilir ve kağıt üzerinde sıkışabilir. Yazdırmaya yeniden başlatmak için [Askıya Al/Devam Et] tuşuna basın.
Yazdırma sırasında kağıdı kaldırmak
Kağıdı Finisher SR5110 veya Booklet Finisher SR5120 ile ayırma tepsisine teslim ederken, yazdırılan resmin tipine bağlı olarak kağıt yanlış hizalanabilir. Bu durumda, yazdırmayı askıya alın, kağıdı çıkarın ve ardından yazdırmaya devam edin.
Sonlandırıcı ayırma tepsisi 1'e verilirse
Sonlandırıcı ayırma tepsisi 1'deki [Askıya Al / Devam Et] tuşuna basın.
[Askıya Al/Devam Et] tuşu
[Kağıdı Çıkar] tuşu
[Kağıdı Çıkar] tuşuna basın.
Kaset alçaltıldıktan sonra verilen kağıdı çıkarın.
Yazdırmaya devam etmek için [Askıya Al/Devam Et] tuşuna basın.
Sonlandırıcı ayırma tepsisi 2'ye verilirse
Sonlandırıcı ayırma tepsisi 2'deki [Askıya Al / Devam Et] tuşuna basın.
[Askıya Al/Devam Et] tuşu
Sonlandırıcı ayırma tepsisi 2'den kağıt istifini çıkartın.
Yazdırmaya devam etmek için [Askıya Al/Devam Et] tuşuna basın.
Z Katlama İşlevi Kullanılırken
Z-katlama işlevini kullanmak için, Z-katlama destek kasetini takmanız gerekir.
Finisher SR5090/Booklet Finisher SR5100
Sonlandırıcı üst tepsisi
Çıktı kağıdını alın.Z Katlama destek kaseti 2'yi sonlandırıcı üst kasetine takın.Z Katlama destek kaseti 2'nin arkasında "2" kabartması vardır.
Z-katlama destek kaseti 2
Sonlandırıcı ayırma tepsisi
Sonlandırıcıya soğutma fanı birimi takılıysa, kağıt çıkış ağzının yanındaki [Askıya Al/Devam Et] tuşuna basın.Yazdırma Sırasında Finisher SR5090/Booklet Finisher SR5100'den Yazdırmaları Çıkartma.
Sonlandırıcıya soğutma fanı birimi takılı değilse 2. adıma geçin.
Sonlandırıcı ayırma tepsisinden kağıt istifini çıkartın.Z Katlama destek kaseti 3'ü takın.Z Katlama destek kaseti 3'ün arkasında "3" kabartması vardır.
Z-katlama destek kaseti 3
Z-katlama destek tepsisi 3'ün altındaki iki çıkıntıyı sonlandırıcı ayırma tepsisi üzerindeki iki deliğe yerleştirerek takın.
Sonlandırıcıda soğutucu fan birimi takılıysa 4. adıma gidin.
[Askıya Al/Devam Et] tuşuna basın.
Finisher SR5110/Booklet Finisher SR5120
Sonlandırıcı ayırma tepsisi 1 veya 2
Z-katlama destek tepsisini altındaki iki çıkıntıyı sonlandırıcı ayırma tepsisi 1 veya 2 üzerindeki deliklere yerleştirerek takın.
[Sonlandırıcı Çıkış Tepsisi Ayarı]'nı to [Otomatik Değiştir] ve [İşleri İstiflemeyin] olarak ayarlarsanız ve Z-katlama tepsisi eklendiğinde kağıdın nereye verileceğini değiştirirseniz, aynı tepsi üzerinde birden fazla iş verilebilir ve yığılabilir.
Katlama ünitesi
Katlama ünitesi için Z Katlama destek tepsisini yukarı kaldırın ve sağa kaydırın, sonra yerine yerleştirin.
Katlama ünitesi için Z Katlama destek tepsisini kullanmayı bitirdiğinizde, yukarı kaldırın ve tepsiyi sola kaydırın, sonra aşağı indirin.
Mektup Dışa Katlama İşlevi Kullanılırken
Mektup Dışa katlama ve Çoklu Yaprak Katlama işlevlerini aynı anda kullanmak istiyorsanız katlama ünitesi için Z katlama destek kasetini ve mektup dışa katlama için çıktı tutma ünitesini takın.
Katlama ünitesi için Z katlama destek tepsisi
Mektup dışa katlama için çıktı tutma ünitesi
Katlama ünitesi için Z Katlama destek tepsisini yukarı kaldırın ve sağa kaydırın, sonra yerine yerleştirin.
Mektup dışa katlama için çıktı tutma ünitesini dışarı çekin.
Katlama ünitesi için Z katlama destek tepsisini ve mektup dışa katlama için çıktı tutma ünitesini kullanmayı bitirdiğinizde, her ikisini de eski konumlarına getirin.
İnce Kağıdı Finisher SR5110/Booklet Finisher SR5120'ye Çıkarırken
Uzunluğu 420.1 mm veya daha fazla, ağırlığı 64 g/m2 veya daha az olan ince kağıdı sonlandırıcıya çıkarırken size sağlanan ince kağıt destek kasetini takın.
Sonlandırıcı üzerindeki [Askıya Al/Devam Et] tuşuna basın ve ardından verilen kağıdı çıkarın.
Sonlandırıcı ayırma tepsisi 1 veya 2'deki uzatma kasetini çekin.
İnce kağıt destek kasetini, çıkıntılarını son işlemci üzerindeki yuvalara takarak takın.
Yazdırmaya devam etmek için [Askıya Al/Devam Et] tuşuna basın.
Ağırlığı 63 g/m2'den Daha Az Olan Karbonsuz Kağıdı Finisher SR5110/Booklet Finisher SR5120'ye Çıkarmak
Ağırlığı 64g/m2'den daha az olan karbonsuz kağıtlara yazdırma yaparken sonlandırıcı ayırma tepsisinde sonlandırıcıyla birlikte temin edilen afiş desteği tepsisini ayarlayın.
Finisher SR5110 veya Booklet Finisher SR5120 üzerindeki [Askıya Al / Devam Et] tuşuna basın ve ardından verilen kağıdı çıkarın.
Sonlandırıcı ayırma tepsisi 1 veya 2'deki uzatma kasetini çekin.
Başlık destek tepsisini altındaki iki çıkıntıyı sonlandırıcı ayırma tepsisi 1 veya 2 üzerindeki deliklere yerleştirerek takın.
Yazdırmaya devam etmek için [Askıya Al/Devam Et] tuşuna basın.
Kullanılan kağıt markasına bağlı olarak, afiş desteği tepsisi takılı olmasa bile kağıt normal olarak çıkarılabilir.
Başlık tepsisi takılıyken, çıktı kağıtları düzenli bir şekilde istiflenmeyebilir.
[Sonlandırıcı Çıkış Tepsisi Ayarları]'nı [Otomatik Değiştir] ve [İşleri İstiflemeyin] olarak ayarlarsanız ve Z-katlama tepsisi eklendiğinde kağıdın nereye verileceğini değiştirirseniz, aynı tepsi üzerinde birden fazla iş verilebilir ve yığılabilir.
Başlık Sayfalarını Finisher SR5110/Booklet Finisher SR5120'ye Çıkarırken
Booklet Finisher SR5120'ye başlık sayfaları çıkarırken Sonlandırıcı Ayırma Tepsisi 1 veya 2'ye başlık sayfası için bir SR5000 serisi çıkış tepsisi takın. Başlık sayfası için bir SR5000 serisi çıkış tepsisi takma hakkında daha fazla bilgi edinmek için servis temsilcinize başvurun.
Ayrıca afiş destek tepsisini ayarlayın. Başlık destek kasetinin nasıl takılacağına dair daha fazla bilgi için bkz. Ağırlığı 63 g/m2'den Daha Az Olan Karbonsuz Kağıdı Finisher SR5110/Booklet Finisher SR5120'ye Çıkarmak.
Booklet Finisher SR5120'nin Kitapçık Kasetinden Çok Sayıda Kitapçık Çıkarırken
Çok sayıda kitapçığı Booklet Finisher SR5120'ye çıkarırken kitapçık sonlandırıcı tepsisini gösterildiği gibi alta katlayın.
Sonlandırıcı kitapçık tepsisi iki açıda katlanabilir.
Sonlandırıcı kitapçık tepsisi katlanmadığında çıkarılabilecek yaklaşık kopya sayısı aşağıdaki gibidir:
2-5 sayfa ciltlerken: 45 kopya
6-10 sayfa ciltlerken: 23 kopya
11-15 sayfa ciltlerken: 15 kopya
16-20 sayfa ciltlerken: 10 kopya
21-30 sayfa ciltlerken: 5 kopya
80 g/m2 veya Daha Az Ağırlığa Sahip İnce Kaplı Kağıtta Finisher SR5110/Booklet Finisher SR5120'nin Zımba İşlevini Kullanırken
Booklet Finisher SR5120 'nin zımba işlevini 80 g/m2 veya daha hafif ince kaplı kağıtta kullanırken, iki kağıt güçlendirici şeridi zımba tepsisine takın.
Kağıt güçlendirici destekler temin edilmemiştir. Kağıt güçlendirici destekleri kullanmak için servis temsilcisiyle görüşün.
Zımba işlevini, 80 g/m2 veya daha az ağırlığa sahip ince kaplanmış kağıttan başka bir kağıtta kullanırken, kağıt güçlendirici destekleri çıkarıp [Operatörler için Düzenleme Ayarları]'ndaki [0840 Zımba Tepsisi: Kağıdı Güçlendirmek için Destek Takılı Modu] ayarını [Kapalı] yapın.
Zımba tepsisinde kağıt sıkışması meydana gelirse, kağıt güçlendirme desteklerini de takın.
Sonlandırıcı ön kapağını açın.

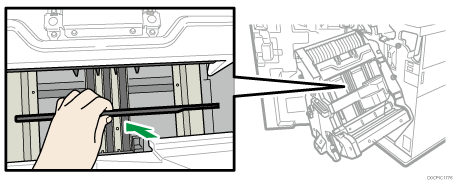

Rb12 kolunu tutarak, zımba ünitesini dışarı çekin.
Kağıt güçlendirme desteğini yatay tutarak, gösterilen alana yerleştirin.
Kağıt güçlendirici desteğini dikey yönde döndürün.
Kağıt güçlendirici desteği çıkıntılarını (2 parça) zımba tepsisindeki deliklere yerleştirin.
Kağıt güçlendirici desteğini kesik kısmı yukarı bakacak şekilde takın.
İkinci kağıt güçlendirici desteğini ekleyin. 3 ila 4. adımları tekrarlayın.
[Operatörler İçin Düzenleme Ayarları]'ndaki [0840 Zımba Tepsisi: Kağıdı Güçlendirmek için Destek Takılı Modu] ayarını[Açık] yapın.
Yüksek Kapasiteli İstifleyiciyi Kullanırken
İstifleyici kontrol paneli
Yüksek kapasiteli istifleyicide, istifleyici tepsisini aşağı indirmek ve yüksek kapasiteli istifleyicinin durumunu kontrol etmek amacıyla kullanılabilecek bir kontrol paneli vardır.
Tepsi Hareket Göstergesi
İstifleyici kaseti yukarı veya aşağı hareket ederken bu ışık yanıp söner. İstifleyici tamamen yukarı doğru alındığında ve bekleme durumundayken, gösterge söner. İstifleyici kaseti tamamen aşağı indiğinde gösterge ışığı mavi renkte yanar.
Alt Tepsi Düğmesi
Tepsiyi alçaltmak için bu düğmeye basın. İstifleyici ön kapağı açıksa tepsi hareket edemez.
Kağıt Sıkışma Düğmesi
Bu düğme, kağıt sıkışması olduğunda kırmızı yanar. Bu düğmeye basılması istifleyici tepsisini kağıt alma konumuna alçaltır.
İstifleyici Kontrol Panelinin Kapağı
İstifleyici Toplama Göstergesi
İstifleyici tepsisi çıkan kağıdı toplarken bu ışık mavi renkte yanıp söner.
İstifleyici Dolu Göstergesi
Bu düğme, istifleyici tepsisi dolduğunda kırmızı yanar.
Hata Göstergesi
Bu düğme, aşağıdaki hatalardan bir veya birkaçını belirtmek için yanar:
El arabası doğru yerleştirilmemiş.
İstifleyici ön kapağı açık.
Sıkışan kağıt halen yüksek kapasiteli istifleyici içinde.
Kağıdın çıkarılması
Yüksek kapasiteli istifleyiciden kağıdın taşınması için istifleyici arabasını kullanın. İstifleyici arabasını başka bir amaç için kullanmayın.
Yüksek kapasiteli istifleyicinin içine erişmeye çalışmayın.
Kağıt baskı kağıt istifinin üst kısmına iz bırakabilir. Bunu önlemek için kağıt baskı ve kağıt istifi arasına birkaç kullanılmayan kağıt veya koruyucu sayfa yerleştirin.
İstifleyici kontrol panelinin kapağını açıp tepsi alçaltma düğmesine basın.
İstifleyici tepsisini alçaltmayı durdurmak için tekrar tepsi alçaltma düğmesine basın.
Tepsiyi aşağı indirmeye devam etmek için, istifleyicinin ön kapağını açıp kapatın ve tepsi tamamen yükseldikten sonra tepsiyi alçalt düğmesine yeniden basın.
İstifleyici tepsisi tamamen alçaltıldığında, tepsi hareket göstergesi yanıp sönmesini durdurur ve yanık kalır.
İstifleyici ön kapağını açın.
İstifleyici arabasını dikkatlice çıkartın.
Kağıt istifinin düşmemesi için dikkatli olun.
Kağıt baskısını kağıt istifinin üzerinde bırakın.
Kağıt baskısının üzerindeki kolu kendinize doğru çekin.
Kağıdı gerekli yere götürün ve istifleyici arabasını boşaltın.
Kağıt baskısını eski konumuna geri getirin.
İstifleyici arabasını tekrar yüksek kapasiteli istifleyici içine koyun.
İstifleyici arabasını eğimli değil düz bir şekilde itmeye dikkat edin.
İstifleyici ön kapağını kapatın.
İstifleyici tepsisi otomatik olarak yükselmeye başlar ve tepsi hareket göstergesi yanıp sönmeye başlar. Tepsi hareket göstergesi yanıp sönmeyi bıraktığında, tepsi tamamen yükseltilir.
Yüksek kapasiteli istifleyiciyi hareket ettirmeden önce, istifleyici arabasını yüksek kapasiteli istifleyiciden çıkarttığınızdan emin olun.
Kalın Kağıdı ya da Zarfları Yüksek Kapasiteli İstifleyicinin Üst Kasetine Çıkarırken
Aşağıdaki kağıtları yüksek kapasiteli istifleyicinin üst kasetine çıkarırken temin edilen kalın kağıt destek kasetini takın:
B4 JIS'den daha uzun kalın kağıtlar
332 mm'den (13,1 inçten) uzun zarflar
Kenar Kesiciden Kitapçıkları Çıkarırken Alınacak Önlemler
Kenar kesici tepsisinden kitapçıklar çekerken, kitapçığın tepsiye tamamen verilinceye kadar beklediğinizden emin olun.
Kitapçığa hala verilirken dokunursanız, bir hata oluşabilir.
Kağıt çıkış tepsisinden kitapçıkları alırken kitapçıkları çıkış yönünün tersine doğru kaydırmamaya dikkat edin. Aksi takdirde kesilen uçlar, kağıt çıkış tepsisi kemerine denk gelerek kağıdın kıvrılmasına sebep olabilir.
Kitapçıkları alırken kitapçıkları çıkış yönüne doğru çekin. Kitapçıkları alırken yukarı kaldırın.
