Загрузка бумаги в лоток
Способ загрузки бумаги зависит от типа лотка.
- При замене бумаги или извлечении замятой бумаги следите, чтобы не защемить и не поранить пальцы.

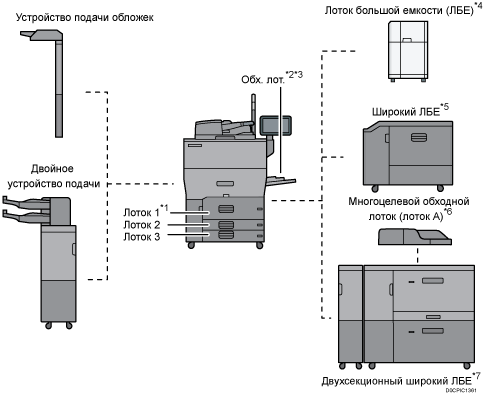

*1 Можно установить лоток для A3/11 × 17.
*2 Можно установить направляющий лоток для баннеров.
*3 Функция недоступна, если установлен двухлотковый широкий ЛБЕ.
*4 Можно установить модуль расширения ЛБЕ.
*5 Можно установить направляющий лоток для баннеров.
*6 Можно установить лоток для баннеров многофункционального обходного лотка (лоток А).
*7 Можно установить лоток для баннеров двухлоткового широкого ЛБЕ.
Перед загрузкой бумаги в лоток проверьте, бумагу какого формата и типа можно загружать в лоток, а также подтвердите автоматически определяемый формат бумаги.
При загрузке бумаги, формат которой не определяется автоматически, укажите его в блоке [Парам.лот.для бум.].
Указание формата бумаги, который не распознается автоматически
Проверьте настройки бумаги перед выполнением печати. Если бумага отличается от указанной в настройках бумаги, то во время печати возникнет ошибка несоответствия.
Перед загрузкой разровняйте скрученную или смятую бумагу.
Загрузка бумаги в лоток, в котором осталось всего несколько листов, может привести к одновременной подаче нескольких листов. Выньте все листы, пролистните их и загрузите снова.
Может послышаться звук трущейся бумаги. Это не является неисправностью.
Высота стопы бумаги не должна превышать ограничительную метку.
Подготовка стопки бумаги
При загрузке мелованной бумаги, этикеточной бумаги, пленок или толстой бумаги плотностью 150,1-360,0 г/м2 (55,1 фунт. Обложка-198,0 фунт. Указатель) важно тщательно разделить листы. В противном случае может происходить неправильная подача листов. Если аппарат подает несколько листов бумаги одновременно или не подает бумагу совсем, пролистайте бумагу и загрузите ее снова.
Пролистайте стопу бумаги, держа ее за край.
Взявшись за короткие края, выгните стопку назад и вперед для создания пространства между листами. Повторите это действие несколько раз.
Убедитесь, что между листами есть пространство.
Возьмите стопку бумаги двумя руками и постучите длинной и короткой стороной бумаги по плоской поверхности, чтобы выровнять листы.
Загрузка бумаги в лоток 1
(главным образом страны Европы и Азии)
В лоток 1 можно загрузить только бумагу формата A4
. Если необходимо выполнить печать на бумаге формата 81/2 × 11 из лотка 1, обратитесь к преставителю сервисной службы.
(главным образом страны Северной Америки)
Лоток 1 предназначен только для бумаги формата 81/2 × 11. Если нужно печатать на бумаге формата A4, подаваемой из лотка 1, обратитесь к представителю сервисной службы.
Когда в правой части лотка 1 заканчивается бумага, бумага из левой части автоматически сдвигается вправо. Не выдвигайте лоток 1, пока в лотке перемещается бумага; подождите, пока прекратятся звуки перемещения бумаги в лотке.
Аккуратно выдвиньте лоток до упора.
Выровняйте стопку бумаги и загрузите ее стороной для печати вниз.
При загрузке бумаги в правую часть лотка выровняйте правый край бумаги с правой частью лотка.
При загрузке бумаги в левую часть лотка выровняйте левый край бумаги с левой частью лотка.
При загрузке бумаги в левую часть лотка необходимо загрузить не менее 30 листов.
Выдвинут весь лоток
Выдвинута левая часть лотка
Высота стопы бумаги не должна превышать ограничительную метку.
Осторожно задвиньте лоток до упора.
Установите настройки параметров бумаги.
Загрузка бумаги допускается даже во время использования лотка 1. Разрешается выдвигать левую часть лотка 1 при его использовании.
Загрузка бумаги в лоток для формата A3/11 × 17
(главным образом страны Европы и Азии)
При установке модуля лотка формата A3/11 × 17 в лоток 1, он будет вмещать листы только формата A3
. Если необходимо выполнять печать на бумаге формата A4, B4 JIS, 11 × 17, 81/2 × 14 или 81/2 × 11, обратитесь к представителю сервисной службы.
(главным образом страны Северной Америки)
В блок лотков для формата A3/11 × 17 можно загружать только бумагу формата 11x17 . При необходимости печатать на бумаге формата A3, A4, B4 JIS, 81/2 × 14 или 81/2 × 11 свяжитесь с представителем сервисной службы.
Убедитесь, что края бумаги выровнены по правой стороне.
Убедитесь, что бумага в лотке не используется, а затем осторожно выдвиньте лоток до упора.
Выровняйте стопку бумаги и загрузите ее стороной для печати вниз.
Высота стопы бумаги не должна превышать ограничительную метку.
Осторожно задвиньте лоток до упора.
Установите настройки параметров бумаги.
Загрузка бумаги в лотки 2 и 3
Бумага в каждый лоток загружается одинаково. В следующем примере показана процедура загрузки бумаги в лоток 2.
Для использования мелованной бумаги требуется дополнительный подающий валковый узел.
Убедитесь, что края бумаги выровнены по правой стороне.
Если сильно толкать лоток при его установке на место, направляющие могут сместиться.
При загрузке небольшого количества листов убедитесь в том, что они не слишком плотно прижаты боковыми направляющими. Чрезмерно сильное сжатие бумаги между боковыми ограничителями может привести к загибу краев и неправильной подаче, а также смятию, если плотность бумаги находится в пределах 52,3-65,9 г/м2 (высокосортная, 14,0-17,9 фунтов).
Высота стопы бумаги не должна превышать ограничительную метку. Загрузка бумаги свыше ограничительной метки может привести к перекосу печатаемых изображений или замятию бумаги.
Убедитесь, что бумага в лотке не используется, а затем осторожно выдвиньте лоток до упора.
Выньте бумагу (если она загружена).
Освободите фиксатор на боковой направляющей.
Ослабьте винты, фиксирующие боковые ограничители.
Выдвигайте боковую направляющую, нажимая на блокировочный рычаг на ней.
Выдвигайте заднюю планку, нажимая на блокировочный рычаг на ней.
Выровняйте стопку бумаги и загрузите ее стороной для печати вниз.
Высота стопы бумаги не должна превышать ограничительную метку.
Осторожно совместите заднюю и боковые прижимные планки с краями загруженной бумаги.
Проследите за тем, чтобы между краями бумаги и планками (боковыми и задней) не было зазоров.
При загрузке тонкой бумаги нужно оставить зазор между бумагой и каждой боковой стенкой в пределах 0,5 мм. При слишком широком зазоре могут возникнуть заломы.
Поверните винты, чтобы зафиксировать ее.
Снова зафиксируйте боковые ограничители.
Осторожно задвиньте лоток до упора.
Установите настройки параметров бумаги.
В лотки 2 и 3 можно загрузить конверты, которые необходимо размещать в правильной ориентации.
Загрузка листов с разделителями в лотки 2 и 3
При загрузке листов с разделителями всегда необходимо использовать дополнительный держатель для листов с разделителями.
Загружайте разделители таким образом, чтобы разделитель был расположен лицевой стороной к устройству подачи разделительных листов.
Нажав на фиксирующий рычажок, отрегулируйте положение заднего ограничителя таким образом, чтобы устройство подачи разделительных листов прилегало к разделителям.
Перед началом печати необходимо установить настройки бумаги.
Загрузка бумаги в обходной лоток
Используйте обходной лоток для пленок, наклеек, прозрачной бумаги, а также бумаги, которую нельзя загрузить в лотки для бумаги.
Максимальное количество одновременно загружаемых листов зависит от типа бумаги.
Рекомендованные форматы и типы бумаги
Высота стопы бумаги не должна превышать ограничительную метку. Загрузка бумаги свыше ограничительной метки может привести к перекосу печатаемых изображений или замятию бумаги.
Откройте обходной лоток.
Вытяните удлинитель при загрузке бумаги формата больше A4 или 81/2 × 11.
Снимите блокировку на обоих направляющих.
Вставьте бумагу печатной стороной вверх до упора.
Пролистните листы бумаги перед загрузкой, чтобы они не слипались и несколько листов не подавались вместе.
При загрузке конвертов и бланков необходимо проверить ориентацию, расположение лицевой и тыльной сторон или клапанов.
Ориентация конвертов и рекомендуемое состояние
Загрузка бумаги с фиксированной ориентацией или бумаги для двусторонней печати
Вставьте пальцы во впадины на передней и задней направляющих, чтобы выровнять направляющие по формату бумаги.
Если направляющие неплотно прилегают к бумаге, копируемое изображение может перекоситься, или произойдет сбой подачи бумаги.
Удерживая направляющие двумя руками, снова заблокируйте обе направляющие.
Убедитесь, что общий зазор между бумагой и передней и задней направляющими не превышает 0,75 мм (0,03 дюйма).
Установите настройки параметров бумаги.
В обходной лоток лучше загружать бумагу в ориентации
.Некоторые типы бумаги могут распознаваться неправильно при размещении в обходном лотке. В этом случае выньте бумагу и снова вставьте ее в обходной лоток.
Если установлен лоток для баннеров, нет необходимости вытягивать удлинитель.
Для загрузки бумаги длиной более 487,7 мм (19,20 дюйма) по горизонтали необходим многофункциональный обходной лоток для баннеров или лоток для баннеров.
Загрузка бумаги во многофункциональный обходной лоток для баннеров
Загрузка бумаги с разделителями в обходной лоток
При загрузке бумаги с разделителями следите, чтобы выступы располагались справа.
Перед началом печати необходимо установить настройки бумаги.
Загрузка бумаги во многофункциональный обходной лоток для баннеров
Многофункциональный обходной лоток для баннеров может быть присоединен к обходному лотку. Позволяет загрузить бумагу длиной по горизонтали 487,8 мм (19,21 дюйма) и более в обходной лоток.
Вытяните многофункциональный обходной лоток для баннеров.
Вытянув многофункциональный обходной лоток для баннеров, поднимите его до щелчка.
Поднимите многофункциональный обходной лоток для баннеров под углом примерно 60 градусов к полу.
Откройте удлинитель.
Снимите блокировку на обоих направляющих.
Переместите направляющие таким же образом, как при загрузке бумаги в обходной лоток.
Вставьте бумагу печатной стороной вверх до упора.
Вставьте пальцы во впадины на передней и задней направляющих, чтобы выровнять направляющие по формату бумаги.
Если направляющие неплотно прилегают к бумаге, копируемое изображение может перекоситься, или произойдет сбой подачи бумаги.
Удерживая направляющие двумя руками, снова заблокируйте обе направляющие.
Убедитесь, что общий зазор между бумагой и передней и задней направляющими не превышает 0,75 мм (0,03 дюйма).
Установите настройки параметров бумаги.
Складывание многофункционального обходного лотка для баннеров
Слегка потяните удлинитель, а затем сложите его в аппарат.
Поднимите многофункциональный обходной лоток для баннеров по направлению к аппарату до щелчка, а затем наклоните его в другую сторону.
Верните многофункциональный обходной лоток для баннеров в исходное положение.
Загрузка бумаги в лоток для баннеров.
Лоток для баннеров может быть присоединен к широкому ЛБЕ. Позволяет загрузить бумагу длиной по горизонтали 487,8 мм (19,21 дюйма) и более в обходной лоток.
- При открывании обходного лотка с установленным направляющим устройством для баннерных листов не помещайте руки на передней или на задней стороне в местах, отмеченных этикетками для направляющего устройства для баннерных листов. В противном случае возможно защемление пальцев, что может привести к травме.
Откройте обходной лоток.
Будьте осторожны, чтобы рука не застряла между обходным лотком и лотком для баннеров.
Снимите блокировку на обоих направляющих.
Переместите направляющие таким же образом, как при загрузке бумаги в обходной лоток.
Вставьте бумагу печатной стороной вверх до упора.
Для загрузки бумаги в лоток для баннеров следует загрузить ее выше линии стыка обходного лотка и лотка для баннеров.
Вставьте пальцы во впадины на передней и задней направляющих, чтобы выровнять направляющие по формату бумаги.
Если направляющие неплотно прилегают к бумаге, копируемое изображение может перекоситься, или произойдет сбой подачи бумаги.
Удерживая направляющие двумя руками, снова заблокируйте обе направляющие.
Убедитесь, что общий зазор между бумагой и передней и задней направляющими не превышает 0,75 мм (0,03 дюйма).
Установите настройки параметров бумаги.
Загрузка бумаги во многофункциональный обходной лоток (Лоток A)
Максимальное количество одновременно загружаемых листов зависит от типа бумаги. Высота стопы бумаги не должна превышать ограничительную метку. Загрузка бумаги свыше ограничительной метки может привести к перекосу печатаемых изображений или замятию бумаги. Сведения о максимальном количестве листов, которое можно загрузить для каждого типа бумаги приведены в указанном ниже разделе:
Убедитесь, что края бумаги выровнены по левой стороне.
При загрузке небольшого количества листов убедитесь в том, что они не слишком плотно прижаты боковыми направляющими. Чрезмерно сильное сжатие бумаги между боковыми ограничителями может привести к загибу краев и неправильной подаче, а также смятию, если плотность бумаги находится в пределах 52,3-63 г/м2 (высокосортная, 14-16,9 фунтов).
Выровняйте положения боковых ограждений в соответствии с форматом бумаги, выровняйте листы в пачке и загрузите печатной стороной вверх.
Высота стопы бумаги не должна превышать ограничительную метку.
Установите торцевой ограничитель.
Торцевой ограничитель
Удлинитель
Чтобы извлечь торцевой ограничитель, сдвиньте его вправо, нажав на фиксатор.
Нажмите переключатель подъемного механизма на многофункциональном обходном лотке (Лоток A).
При работе лотка световой индикатор переключателя подъемного механизма мигает, а после остановки лотка светится непрерывно.
Чтобы добавить бумагу или извлечь смятые листы, опустите лоток нажатием на переключатель подъемного механизма.
Установите настройки параметров бумаги.
При загрузке в многофункциональный обходной лоток (Лоток А) бумаги формата A4
, 81/2 × 11 или больше следует выдвинуть удлинитель.Бланки должны загружаться в строго определенной ориентации.
Загрузка бумаги с фиксированной ориентацией или бумаги для двусторонней печати
Во многофункциональный обходной лоток (Лоток A) можно загрузить конверты. Конверты необходимо загружать в строго определенной ориентации.
Укажите размер бумаги, не распознаваемый автоматически.
Указание формата бумаги, который не распознается автоматически
Загрузка разделителей во многофункциональный обходной лоток (Лоток A)
При установке разделителей всегда используйте ограничитель разделителей. Разделители должны быть установлены с правой стороны многофункционального обходного лотка (Лоток A).
Перед началом печати необходимо установить настройки бумаги.
Ограничитель для разделителей
Торцевой ограничитель
Загрузка бумаги в лоток большой емкости (ЛБЕ)
(главным образом страны Европы и Азии)
В лоток большой емкости можно загрузить только бумагу формата A4. Если необходимо печатать на бумаге формата 81/2 × 11 или B5 JIS с подачей бумаги из лотка большой емкости, обратитесь к представителю сервисной службы.
(главным образом страны Северной Америки)
В лоток ЛБЕ можно загрузить только бумагу 81/2 × 11. Если необходимо печатать на бумаге формата A4 или B5 JIS с подачей бумаги из лотка большой емкости, обратитесь к представителю сервисной службы.
Для загрузки бумаги форматов A4, B4 JIS, 81/2 × 14 или 81/2 × 11 необходим модуль расширения.
Проверьте выравнивание края стопки с левой стороны.
Удостоверьтесь, что бумага в лотке не используется, а затем откройте верхнюю крышку ЛБЕ.
Загрузите бумагу в лоток печатной стороной вверх.
Высота стопы бумаги не должна превышать ограничительную метку.
Нажмите клавишу [Вниз].
Клавиша мигает, пока нижняя пластина смещается вниз.
Загрузите бумагу, повторив шаги 2 и 3.
Закройте верхнюю крышку ЛБЕ.
Установите настройки параметров бумаги.
Загрузка бумаги в широкий лоток большой емкости (ЛБЕ)
В широкий ЛБЕ можно загружать бумагу различных форматов, регулируя положение задней и боковых направляющих.
Убедитесь, что края бумаги выровнены по левой стороне.
При загрузке прозрачной бумаги всегда используйте бумагу с длинными волокнами и выбирайте направление подачи бумаги в соответствии с направлением волокон.
Убедитесь, что бумага в лотке не используется, а затем осторожно выдвиньте лоток до упора.
Выньте бумагу (если она загружена).
Ослабьте винты, фиксирующие боковые ограничители.
Удерживая указанные части боковых ограничителей, раздвиньте их в стороны.
При нажатой кнопке фиксатора вытяните заднюю ограничительную планку.
Загрузите бумагу в лоток печатной стороной вверх.
Загрузите стопку бумаги высотой около 5–10 мм (0,2–0,4 дюйма), воспользовавшись отметкой на дне боковой направляющей.
Проверьте, что бумага лежит поверх опорных пластин с обеих сторон.
Установите бумагу на одном уровне с левой направляющей и выровняйте края бумаги.
Опорная пластина
Удерживая указанные части боковых ограничителей, установите ограничители в соответствии с размером бумаги.
Установите бумагу на одном уровне с выступами внизу внутренней боковой направляющей. Убедитесь, что между бумагой и боковыми направляющими нет зазора.
Убедитесь, что положения на цифровой шкале вверху обоих направляющих практически одинаковые. При загрузке бумаги стандартного формата выровняйте винтовые отверстия на боковых направляющих относительно отметки формата бумаги.
Удерживая внутренний боковой ограничитель, затяните его винтами.
Таким же образом закрепите передний боковой ограничитель.
Загрузите дополнительные листы, если необходимо.
Высота стопы бумаги не должна превышать ограничительную метку.
Нажав кнопку фиксатора заднего ограничителя, аккуратно выровняйте задний ограничитель по размеру бумаге.
Проверьте, чтобы между бумагой и задним ограничителем не было зазора.
Осторожно задвиньте лоток до упора.
Если при установке лотка на место слишком сильно его задвинуть, положение бумаги может измениться, что приведет к снижению качества печати.
Установите настройки параметров бумаги.
Если выбрано Плотность бумаги 6 - 9, [Бум.с покр.:выс.глянц.], [С покр.:глянц.], [С покр.: матов.], [Этикетки] или [Прозр.пленка] в меню [Парам.лот.для бум.], в широком ЛБЕ автоматически включится поток воздуха для поддува бумаги. Пролистайте стопу бумаги перед загрузкой.
В широкий лоток большой емкости можно загрузить конверты, Конверты необходимо загружать в строго определенной ориентации.
Загрузка бумаги с разделителями в широкий ЛБЕ
При загрузке разделителей прикрепите ограничитель для бумаги с выступами.
Откройте переднюю крышку широкого ЛБЕ и выньте ограничитель для бумаги с выступами.
Закройте переднюю крышку.
Убедитесь, что бумага в лотке не используется, а затем осторожно выдвиньте лоток до упора.
Установите боковые ограничители по размеру загружаемых разделителей и выполните загрузку последних.
Присоедините ограничитель для бумаги с выступами, затем аккуратно прижмите задний ограничитель к бумаге, удерживая кнопку фиксатора заднего ограничителя.
Осторожно задвиньте лоток до упора.
Установите настройки параметров бумаги.
После использования снимите ограничитель для бумаги с выступами.
Загрузка бумаги с размером по вертикали от 100,0 мм до 139,2 мм в широкий ЛБЕ
При загрузке бумаги с длиной по вертикали от 100,0 до 139,2 мм (3,94 до 5,48 дюймов) необходимо прикрепить боковые ограничители для открыток.
Откройте переднюю крышку широкого ЛБЕ, снимите винты с боковых ограничителей для открыток и извлеките их.
Закройте переднюю крышку.
Убедитесь, что бумага в лотке не используется, а затем осторожно выдвиньте лоток до упора.
Вставьте выемку внизу бокового ограничителя для открыток с ограничительной меткой в головку винта внизу внутреннего бокового ограничителя.
Совместите отверстие, находящеейся вверху бокового ограничителя для открыток, с выступом на боковом ограничителе.
Таким же образом установите другой боковой ограничитель для открыток на передний боковой ограничитель.
Закрепите боковые ограничители для открыток винтами.
Установите задний и боковые ограничители по размеру загружаемой бумаги, затем выполните загрузку бумаги.
Осторожно задвиньте лоток до упора.
Установите настройки параметров бумаги.
После использования снимите боковые ограничители для открыток.
Загрузка в широкий ЛБЕ бумаги формата В5 или больше с "книжной" ориентацией.
При загрузке бумаги формата B5 JIS или больше необходимо прикрепить опоры для бумаги.
Откройте переднюю крышку широкого ЛБЕ, снимите винты с боковых ограничителей для открыток и извлеките их.
Вытащите опоры для бумаги.
Снимите боковые оганичители для открыток и закройте переднюю крышку широкого ЛБЕ.
Убедитесь, что бумага в лотке не используется, а затем осторожно выдвиньте лоток до упора.
Ослабьте винты, фиксирующие боковые ограничители.
Вытяните задний и боковые ограничители.
Чтобы извлечь задний ограничитель, потяните его, удерживая кнопку фиксатора.
Присоедините опоры для бумаги, совместив имеющийся в опорах паз с опорными пластинами на ограничителях.
Передвигая боковые ограничители, проверьте, соединены ли опоры бумаги и боковые ограничители.
Установите задний и боковые ограничители по размеру загружаемой бумаги, затем выполните загрузку бумаги.
Осторожно задвиньте лоток до упора.
Установите настройки параметров бумаги.
После использования снимите опоры для бумаги.
Загрузка бумаги в широкий ЛБЕ с двумя лотками
Двухлотковый широкий ЛБЕ определен как Лоток T1 и T2.
Для использования самокопирующей бумаги необходим специальный дополнительный модуль для самокопирующей бумаги.
Убедитесь, что края бумаги выровнены по левой стороне.
При использовании бумаги со значением Плотность бумаги 8 с внешним загибом свыше 5 мм или Плотность бумаги 9 с внешним загибом свыше 3 мм или бумаги с плотностью 350 или выше с внешним загибом, может произойти замятие, если высота стопки бумаги не превышает 4 мм. Чтобы использовать бумагу в таких условиях, поместите ее в лоток следующим образом:
Поместите на 5-10 листов больше, чем вы собираетесь напечатать
Исправьте загиб перед установкой бумаги
Переверните бумагу, чтобы загиб пришелся вовнутрь
Убедитесь, что бумага в лотке не используется, а затем осторожно выдвиньте лоток до упора.
Выньте бумагу (если она загружена).
Освободите заднюю направляющую.
Отпустите боковой ограничитель.
Загрузите бумагу, выровняв ее по левому краю лотка.
Загружайте бумагу стороной для печати вверх.
Загрузите пачку бумаги высотой около 5-10 мм (0,2-0,4 дюйма).
Убедитесь, что бумага лежит поверх опорных пластин с обеих сторон.
При загрузке бумаги длиной 204 мм (8,04 дюйма) или меньше снимите опорные пластины с нижней части лотка для бумаги.
Опорные пластины
Крепко возьмитесь пальцами за боковые направляющие и отрегулируйте их положение в соответствии с форматом бумаги.
Установите бумагу на одном уровне с низом внутренней боковой направляющей.
Убедитесь, что значения масштаба на боковых ограничителях примерно одинаковы.
Загрузите дополнительные листы, если необходимо.
Высота стопы бумаги не должна превышать ограничительную метку.
Плотно прижмите заднюю направляющую к стопке загруженной бумаги и затем зафиксируйте заднюю направляющую.
Убедитесь в том, что бумага вплотную прилегает к боковым направляющим.
Аккуратно задвиньте лоток для бумаги полностью до щелчка.
Установите настройки параметров бумаги.
Не задвигайте внутрь прижимную планку для бумаги в верхней части бокового ограничителя. Если она задвинута, верните ее в исходное положение вручную.
При печати на обычной бумаге длиной 487,8 мм (19,20 дюйма) или более и толщиной Плотность бумаги 2 или менее, а также при печати на мелованной бумаге толщиной Плотность бумаги 3 или менее бумага на выходе может загибаться в выходном лотке и в результате закручиваться или застревать в выходном тракте. В этом случае используйте бумагу с продольным расположением волокон. Если готовые отпечатки продолжают загибаться даже при использовании мелованной бумаги с продольным расположением волокон и толщиной Плотность бумаги 3 или менее, вынимайте готовые отпечатки по одному листу или поместите один лист бумаги в сдвижной лоток, после чего возобновите печать.
Задвинув лоток для бумаги, убедитесь, что размер бумаги правильно изменен на начальном экране принтера. Для отображения начального экрана принтера перейдите к Начальному экрану, а затем нажмите иконку [Принтер (классическое)].
В широкий лоток большой емкости с двумя лотками можно загрузить конверты. Конверты необходимо загружать в строго определенной ориентации.
Для загрузки бумаги шириной 420,0 мм (16,54 дюйма) или больше в лоток для титульных листов двухлоткового широкого ЛБЕ выполните следующие действия:
Нажмите переключатель подъемника и перемещайте нижнюю пластину вниз до тех пор, пока не погаснет лампа, затем откройте крышку и загрузите бумагу.
Небольшими партиями загружайте бумагу в продольном направлении.
Тонкую бумагу или бумагу с покрытием следует загружать небольшими партиями. При загрузке немного прижимайте бумагу ко дну для более качественной укладки.
Плотную бумагу следует загружать небольшими партиями, совместив боковой ограничитель с горизонтальной стороной бумаги.
Убедитесь, что бумага правильно расположена относительно задней части входного лотка и метки, на которой указаны размеры бумаги для лотка.
При загрузке бумаги шириной 420,0-559,9 мм (16,54–22,00 дюйм.) используйте два коротких торцевых ограничителя.
Удлинитель бокового ограничителя
Боковой ограничитель
Короткие торцевые ограничители
При загрузке бумаги шириной 560,0-700,0 мм (22,00–27,55 дюйм.) используйте один длинный торцевой ограничитель.
Удлинитель бокового ограничителя
Боковой ограничитель
Длинные ограничители
При загрузке бумаги установите вспомогательный боковой ограничитель. Совместите вспомогательный боковой ограничитель со стороной бумаги, которая выше удлинителя бокового ограничителя.
Отрегулируйте боковые ограничители согласно инструкциям на табличке, прикрепленной к лотку.
Загрузка бумаги с разделителями в широкий ЛБЕ с двумя лотками
При загрузке разделителей необходимо прикрепить ограничитель.
Убедитесь, что бумага в лотке не используется, а затем осторожно выдвиньте лоток до упора.
Извлеките ограничитель из кармана на правой стороне лотка для бумаги.
Отрегулируйте боковые ограничители по размеру загружаемых разделителей и выполните загрузку разделителей.
Загрузите разделители так, чтобы их выступы были направлена к заднему ограничителю.
Присоедините ограничитель, затем аккуратно прижмите задний ограничитель к бумаге, удерживая кнопку фиксатора заднего ограничителя.
Аккуратно задвиньте лоток для бумаги полностью до щелчка.
Установите настройки параметров бумаги.
После использования замените ограничитель.
Прикрепление маленького ограничителя для разделителей к двухлотковому широкому ЛБЕ
Прикрепите маленький торцевой ограничитель при использовании бумаги следующих форматов:
B5 JIS
(ширина: 182 мм; длина: 257 мм)–SRA4 (ширина: 225 мм; длина: 320 мм) бумаги Плотность бумаги 9Самокопирующая бумага Плотность бумаги 2 или меньшей плотности
Убедитесь, что бумага в лотке не используется, а затем осторожно выдвиньте лоток до упора.
Извлеките маленький торцевой ограничитель из кармана на правой стороне лотка для подачи бумаги.
Отрегулируйте боковые ограничители по формату загружаемой бумаги, а затем загрузите бумагу в лоток.
Присоедините маленький торцевой ограничитель, затем аккуратно прижмите торцевой ограничитель к бумаге, удерживая кнопку фиксатора торцевого ограничителя.
Аккуратно задвиньте лоток для бумаги полностью до щелчка.
Установите настройки параметров бумаги.
После использования замените маленький торцевой ограничитель.
Загрузка бумаги в устройство вставки
Ничего не кладите на датчик и не оставляйте на нем документы. Это может привести к неверному определению формата бумаги или замятию бумаги.
При использовании функции Z-сгиб бумага в устройстве подачи должна быть того же формата, что и распечатки после фальцовки. Если бумага в устройстве подачи больше сложенных гармошкой листов, могут возникнуть проблемы с подачей бумаги.
Не используйте бумагу, на которой уже было напечатано на этом аппарате.
Аккуратно загрузите бумагу.
Высота стопы бумаги не должна превышать ограничительную метку.
Отрегулируйте боковые направляющие в соответствии с форматом бумаги.
Загружайте бумагу стороной для печати (лицевой стороной) вверх.
Кладите бумагу в устройство подачи в той же ориентации, в которой расположены листы в лотке для бумаги.
Прошиваться или перфорироваться будет левая сторона листов (левая от вас, если встать лицом к аппарату).
При загрузке бумаги в устройство подачи выровняйте ее по ориентации оригиналов в АПД (см. рисунок ниже).
Устройство подачи обложек
АПД
Загрузка бумаги в двойное устройство подачи
Ничего не кладите на датчик и не оставляйте на нем документы. Это может привести к неверному определению формата бумаги или замятию бумаги.
Загрузите бумагу в Вер.лот.устр.вст. и в Ниж.лот.устр.вст. одинаковым образом. Эта процедура описана для Вер.лот.устр.вст..
Нажимая на рычаг фиксатора, совместите боковые ограничители с форматом загружаемой бумаги.
Аккуратно загрузите бумагу.
Высота стопы бумаги не должна превышать ограничительную метку.
Лоток устройства подачи обложек автоматически начинает работу вскоре после загрузки бумаги. Перед этим отрегулируйте боковые прижимные планки и заднюю прижимную планку.
В случае необходимости аккуратно совместите боковые прижимные планки с загруженной бумагой.
Нажимая на рычаг фиксатора, выровняйте заднюю прижимную планку по отношению к загруженной бумаге.
Установите настройки параметров бумаги.
Загружайте бумагу стороной для печати (лицевой стороной) вверх.
Загружайте бумагу в двойное устройство вставки в той же ориентации, в которой расположены листы в лотке для бумаги.
Прошиваться или перфорироваться будет левая сторона листов (левая от вас, если встать лицом к аппарату).
При загрузке бумаги в двойное устройство вставки выровняйте ориентацию оригиналов в АПД как показано ниже.
Двойное устройство вставки
АПД
Указание формата бумаги, который не распознается автоматически
На начальном экране нажмите [Парам.лот.для бум.].
Выберите лоток, для которого необходимо изменить формат бумаги.
Нажмите [Настр.бумаги вручную].
Перейдите на вкладку [Разм.бум.].
Форматы бумаги в лотке 1 и в лотке большой ёмкости (ЛБЕ) настроены по умолчанию и не могут быть изменены.
Выберите формат загруженной бумаги и нажмите [OK].
Нажмите [Начальный экран] (
), чтобы закрыть экран [Парам.лот.для бум.].
Настройка нестандартного формата бумаги
На начальном экране нажмите [Парам.лот.для бум.].
Выберите лоток, для которого необходимо изменить формат бумаги.
Нажмите [Настр.бумаги вручную].
Перейдите на вкладку [Разм.бум.].
Форматы бумаги в лотке 1 и в лотке большой ёмкости (ЛБЕ) настроены по умолчанию и не могут быть изменены.
Нажмите [Нест. размер].
Если нестандартный размер бумаги уже задан, нажмите клавишу [Изменить размер].
Нажмите [По вертикали].
Введите размер по вертикали с помощью цифровых клавиш, а затем нажмите клавишу [
].
Нажмите клавишу [По горизонт.].
Введите размер по горизонтали с помощью цифровых клавиш и нажмите [].
Дважды нажмите [OK].
Нажмите [Начальный экран] (), чтобы закрыть экран [Парам.лот.для бум.].
