Legge papir i papirmagasinet

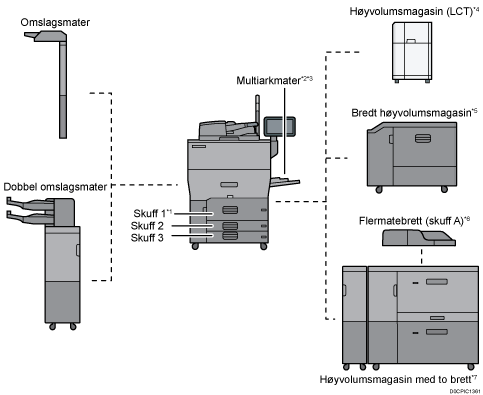

Metoden for å legge i papir varierer for hver type papirmagasin.
- Vær forsiktig når du legger i eller fjerner fastkjørt papir, slik at du ikke setter fast eller skader fingrene.
*1 A3/11 × 17-brettet kan monteres.
*2 Støttebrett for bannerark kan monteres.
*3 Dette kan ikke brukes hvis det todelte brede høyvolumsmagasinet er montert.
*4 Forlengelsesenheten for høyvolumsmagasin kan monteres.
*5 Støttebrett for bannerark kan monteres.
*6 Bannerarkbrettet for multiarkmaterbrettet (brett A) kan monteres.
*7 Bannerarkbrettet for todelt bredt høyvolumsmagasin kan monteres.
Før du legger papir i et magasin, kontroller papirformat og -type som kan legges i magasinet, og kontroller papirformatet som registreres automatisk.
Når du legger i papir med et format som ikke registreres automatisk, angir du papirformatet i [Papirmagasininnstillinger].
Sjekk papirinnstillingen før du skriver ut. Hvis papiret avviker fra papirinnstillingen, vil det oppstå en feil når du skriver ut.
Rett ut krøllete eller bøyd papir før du legger det inn.
Når du legger papir i et magasin som har noen få ark, kan det hende flere ark mates fra magasinet samtidig. Ta ut alle arkene, luft arkene og legg dem i på nytt.
Du kan høre lyden av gnissende papir. Dette er ikke en feil ved skriveren.
Ikke stable papir over grensemerket.
Lufte papiret
Hvis du legger i bestrøket papir, etikettpapir, transparenter eller tykt papir på 150,1-360,0 g/m2 (55,1 lb. omslagsark-198,0 lb. indeks), er det viktig at du lufter arkene grundig. Det kan oppstå feil innmating hvis papiret ikke er godt luftet. Hvis maskinen mater inn flere ark samtidig, eller ikke mater inn papir, må du lufte arkene og legge dem inn på nytt.
Luft bunken ved å bla gjennom papiret.
Mens du holder i de korte endene, bøy bunken frem og tilbake for å få luft mellom arkene. Gjenta dette flere ganger.
Pass på at det er luft mellom arkene.
Hold papirbunken med begge hendene og dunk den lange og den korte siden av papirene mot en flat overflate for å justere dem.
Legge papir i magasin 1
(hovedsakelig Europa og Asia)
Magasin 1 kan fylles med A4
-papir. Hvis du vil bruke papir i formatet 8 1/2 × 11 fra magasin 1, må du ta kontakt med din servicerepresentant.
(hovedsakelig Nord-Amerika)
Magasin 1 kan holde bare 81/2 × 11 papir. Hvis du vil skrive ut på A4 fra magasin 1, må du ta kontakt med din servicerepresentant.
Når papiret som er lagt på høyre side av magasin 1 går tomt, blir papiret på venstre side automatisk flyttet over til høyre. Ikke trekk ut magasin 1 mens magasinet beveger papir: vent til det ikke kommer lyd fra magasinet.
Trekk papirmagasinet forsiktig ut til det stopper.
Lag en jevn papirbunke og legg den inn i magasinet med utskriftsiden ned.
Når du legger i papir på høyre side i magasinet, må du legge papiret slik at høyre kant ligger helt inntil høyre side av magasinet.
Når du legger i papir på venstre side i magasinet, må du legge papiret slik at venstre kant ligger helt inntil venstre side av magasinet.
Legg minst 30 ark i den venstre siden på magasinet.
Hele magasinet er trukket ut
Venstre del av magasinet er trukket ut
Ikke stable papir over grensemerket.
Skyv magasinet forsiktig helt inn.
Angi papirinnstillingene.
Du kan legge i papir selv om magasin 1 er i bruk. Det går bra å trekke ut den venstre halvdelen av magasinet mens magasin 1 er i bruk.
Legge papir i A3/11 × 17-magasinenheten
(hovedsakelig Europa og Asia)
Hvis du fester A3/11 × 17-magasinet til magasin 1, kan det kun inneholde A3-papir i
-format. Hvis du vil skrive ut på A4, B4 JIS (Japansk industristandard), 11 × 17, 81/2 × 14 eller 81/2 × 11, kontakter du din servicerepresentant.
(hovedsakelig Nord-Amerika)
A3/11 × 17-magasinenheten kan kun inneholde 11 × 17-papir. Hvis du vil skrive ut på A3, A4, B4 JIS, 81/2 × 14 eller 81/2 × 11, kontakter du din servicerepresentant.
Kontroller at papirkantene ligger jevnt på høyre side.
Kontroller at papiret i papirmagasinet ikke brukes, og trekk magasinet forsiktig ut til det stopper.
Lag en jevn papirbunke og legg den inn i magasinet med utskriftsiden ned.
Ikke stable papir over grensemerket.
Skyv magasinet forsiktig helt inn.
Angi papirinnstillingene.
Legge papir i magasin 2 og 3
Papir legges i alle magasinene på samme måte.
I følgende eksempel på fremgangsmåte legges papiret i magasin 2.
For å bruke bestrøket papir, må den valgfrie materullen brukes.
Kontroller at papirkantene ligger jevnt på høyre side.
Hvis magasinet dyttes kraftig inn igjen, kan det hende sidesperrene flytter på seg.
Når du legger i et lite antall ark, må du passe på å ikke skyve sidesperrene for tett inntil arkene. Hvis sidestøttene klemmes for tett mot papiret, kan kantene bli bøyd, papiret kan mates inn feil, eller det kan krølles hvis det veier 52,3-65,9 g/m2 (14,0-17,9 lb. skrivepapir).
Ikke stable papir over grensemerket. Hvis du legger papir over grensemerket, kan de utskrevne bildene bli skjeve, eller det kan oppstå papirstopp.
Kontroller at papiret i papirmagasinet ikke brukes, og trekk magasinet forsiktig ut til det stopper.
Fjern papiret som ligger i magasinet.
Frigjør låsen på sidesperren.
Fjern skruene som holder sidesperrene i posisjon.
Hold nede utløserhendelen til sidestøtten, og før sidesperrene utover.
Klem sammen utløserklemmen på endesperren, og skyv endesperren utover.
Lag en jevn papirbunke og legg den inn i magasinet med utskriftsiden ned.
Ikke stable papir over grensemerket.
Skyv sidesperrene forsiktig inntil papiret du har lagt i.
Pass på at det ikke er noe mellomrom mellom papiret og side- eller endesperrene.
Når du legger i tynt papir, la avstanden mellom papiret og hver sidesperre være 0,5 mm. Papiret kan krølles hvis avstanden er for stor.
Stram skruene sakte for å feste den.
Lås sidesperrene igjen.
Skyv magasinet forsiktig helt inn.
Angi papirinnstillingene.
Du kan legge konvolutter i magasin 2 og 3. Når du legger i konvolutter, plassere dem i riktig retning.
Legge faneark i magasin 2 og 3
Når du legger i faneark, må du alltid bruke fanearkholderen (tilleggsutstyr).
Legg i fanepapiret slik at siden med fanen ligger mot fanearkholderen.
Trykk på utløserspaken og juster den bakre sperren, slik at fanearkholderen ligger inntil fanearkene.
Angi papirinnstillingene før du begynner å skrive ut.
Legge papir i multiarkmateren
Bruk multiarkmateren til transparenter, selvklebende etiketter, gjennomskinnelig papir og papir som ikke kan legges i papirmagasinene.
Hvor mange ark som kan legges i samtidig er avhengig av papirtypen.
Anbefalte papirformater og -typer
Ikke stable papir over grensemerket. Hvis du legger papir over grensemerket, kan utskriften bli skjev, eller papiret kan sette seg fast.
Åpne multiarkmateren.
Trekk ut forlengeren når du legger i papirformat som er større enn A4 eller 81/2 × 11.
Åpne festene på begge papirførerne.

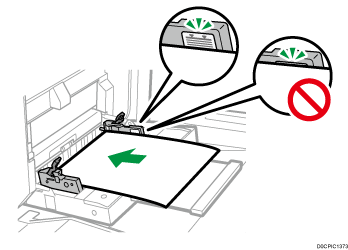

Sett inn papiret med utskriftssiden opp så langt det går inn i maskinen.
Luft arkene før du legger dem i, slik at flere ark ikke sitter fast i hverandre, og ikke mates samtidig.
Når du legger i konvolutter eller brevhodepapir, kontroller retningen, for- og bakside og plassering av klaffene.
Plasser fingrene dine i fordypningene på de fremre og bakre papirførerne, og juster papirførerne etter papirformatet.
Hvis førerne ikke ligger helt inntil papiret, kan det hende at bilder blir forskjøvet eller at papirstopp forekommer.
Hold i begge papirførerne mens du låser dem igjen.
Pass på at den totale avstanden mellom papiret og de fremre og bakre papirførerne ikke overstiger 0,75 mm (0,03 tommer).
Angi papirinnstillingene.
Når du legger papir i multiarkmateren, er det best å legge det i retningen
.Det kan skje at enkelte papirtyper ikke blir registrert riktig når de blir plassert på multiarkmateren. Hvis dette skjer, fjern papiret og legg det inn i multiarkmateren igjen.
Du trenger ikke å trekke ut forlengeren hvis støttebrettet for bannerark er installert.
For å legge i papir med en horisontal lengde som overstiger 487,7 mm (19,20 tommer), er multiarkmateren for bannerark eller støttebrettet for bannerark nødvendig.
Legge faneark i multiarkmateren
Når du legger i faneark, last faneark slik at fanene møte til høyre
Angi papirinnstillingene før du begynner å skrive ut.
Oversikt over papirinnstillingene
Legge papir i multiarkmateren for bannerark
Multiarkmater for bannerark kan festes til multiarkmateren. Gjør at du kan legge papir som har en horisontal dimensjon på 487,8 mm (19,21 tommer) eller lengre i multiarkmateren.
Trekk ut multiarkmateren for bannerark.
Etter at du har trukket ut multiarkmateren for bannerark, løfter du den til du hører et klikk.
Hev multiarkmateren for bannerark til en vinkel på ca. 60 grader i forhold til gulvet.
Åpne forlengeren.
Åpne festene på begge papirførerne.
Flytt papirførerne på samme måte som når du legger papir i multiarkmateren.
Sett inn papiret med utskriftssiden opp så langt det går inn i maskinen.
Plasser fingrene dine i fordypningene på de fremre og bakre papirførerne, og juster papirførerne etter papirformatet.
Hvis førerne ikke ligger helt inntil papiret, kan det hende at bilder blir forskjøvet eller at papirstopp forekommer.
Hold i begge papirførerne mens du låser dem igjen.
Pass på at den totale avstanden mellom papiret og de fremre og bakre papirførerne ikke overstiger 0,75 mm (0,03 tommer).
Angi papirinnstillingene.
Lukke multiarkmateren for bannerark
Løft forlengeren forsiktig opp, og fold den deretter inn i maskinen.
Hev multiarkmateren for bannerark oppover mot maskinen til du hører et klikk, og vipp den deretter over på motsatt side.
Skyv multiarkmateren for bannerark tilbake til sin opprinnelige posisjon.
Legge papir i støttebrett for bannerark
Støttebrettet for bannerark kan festes til det brede høyvolumsmagasinet. Gjør at du kan legge papir som har en horisontal dimensjon på 487,8 mm (19,21 tommer) eller lengre i multiarkmateren.
- Når du åpner multiarkmateren og et støttebrett for bannerark er installert, må du ikke legge hendene på forsiden og baksiden av stedet som er angitt på etiketten på støttebrettet for bannerark. Du risikerer å sette fast og skade fingrene dine.
Åpne multiarkmateren.
Vær forsiktig så du ikke klemmer hånden mellom multiarkmateren og støttebrettet for bannerark.
Åpne festene på begge papirførerne.
Flytt papirførerne på samme måte som når du legger papir i multiarkmateren.
Sett inn papiret med utskriftssiden opp så langt det går inn i maskinen.
Når du skal legge papir i støttebrettet for bannerark, legger du det over skjøten til multiarkmateren og støttebrettet for bannerark.
Plasser fingrene dine i fordypningene på de fremre og bakre papirførerne, og juster papirførerne etter papirformatet.
Hvis førerne ikke ligger helt inntil papiret, kan det hende at bilder blir forskjøvet eller at papirstopp forekommer.
Hold i begge papirførerne mens du låser dem igjen.
Pass på at den totale avstanden mellom papiret og de fremre og bakre papirførerne ikke overstiger 0,75 mm (0,03 tommer).
Angi papirinnstillingene.
Legge papir i multiarkmateren (magasin A)
Hvor mange ark som kan legges i samtidig er avhengig av papirtypen. Ikke stable papir over grensemerket. Hvis du legger papir over grensemerket, kan de utskrevne bildene bli skjeve, eller det kan oppstå papirstopp. For informasjon om maksimalt antall ark du kan legge i for hver papirtype, se følgende:
Kontroller at papirets kanter er jevne på venstre side.
Når du legger i et lite antall ark, må du passe på å ikke skyve sidesperrene for tett inntil arkene. Hvis sidesperrene klemmes for tett mot papiret, kan kantene bli bøyd, papiret kan mates inn feil, eller det kan krølles hvis det veier 52,3–63,0 g/m2 (14,0–16,9 lb. skrivepapir).
Still inn sidesperrene til papirformatet, og samle deretter papiret og legg det i med utskriftssiden opp.
Ikke stable papir over grensemerket.
Still inn endesperren.
Endesperre
Forlenger
For å fjerne endesperren skyver du den mot høyre ved å trykke ned stoppmekanismen.
Trykk på hev/senk-bryteren på multiarkmateren (magasin A).
Lampen på hev/senk-bryteren blinker mens magasinet går opp og lyser når det stopper.
Trykk på hev/senk-bryteren for å flytte ned magasinet hvis du vil legge i mer papir eller fjerne papirstopp.
Angi papirinnstillingene.
Trekk ut forlengeren når du legger papir i format A4
, 81/2 × 11 eller større i multiarkmateren (magasin A).Brevhodepapir må plasseres i en bestemt retning.
Du kan legge konvolutter i multiarkmateren (magasin A). Konvolutter må plasseres i en bestemt retning.
Angi papirformat hvis det ikke registreres automatisk.
Legge fanark i multiarkmateren (magasin A)
Når du legger i skilleark, må du alltid bruke fanearksperren. Fanene må plasseres på høyre side i multiarkmateren (magasin A).
Angi papirinnstillingene før du begynner å skrive ut.
Oversikt over papirinnstillingene
Fanearksperre
Endesperre
Legge papir i høyvolumsmagasinet (LCT)
(hovedsakelig Europa og Asia)
LCT kan fylles med A4-papir. Hvis du vil skrive ut på formatene 81/2 × 11 eller B5 JIS fra høyvolumsmagasinet, må du ta kontakt med din servicerepresentant.
(hovedsakelig Nord-Amerika)
LCT kan fylles med 81/2 × 11-papir. Hvis du vil skrive ut på A4 eller B5 JIS fra høyvolumsmagasinet, må du kontakte servicerepresentanten din.
Forlengingsenheten må være installert for å laste B4 JIS, B4 JIS, 81/2 × 14 eller 81/2 × 11.
Kontroller at papirets kanter er justert til venstre side.
Sjekk at papiret i magasinet ikke blir brukt, og deretter åpne toppdekselet på LCT.
Legg i papiret med utskriftssiden opp.
Ikke stable papir over grensemerket.
Trykk på [Ned]-tasten.
Tasten blinker mens bunnplaten beveger seg ned.
Legg i papir ved å gjenta trinn 2 og 3.
Lukk dekslet på høyvolumsmagasinet (LCT).
Angi papirinnstillingene.
Legge i papir i det brede høyvolumsmagasinet
Du kan legge i forskjellige papirformater i det utfallende høyvolumsmagasinet ved å justere plasseringene til side- og endesperren.
Kontroller at papirets kanter er justert til venstre side.
Når du bruker gjennomskinnelig papir, må du alltid bruke papir med langt fiber og angi papirretningen i henhold til fiberet.
Kontroller at papiret i papirmagasinet ikke brukes, og trekk magasinet forsiktig ut til det stopper.
Fjern papiret som ligger i magasinet.
Fjern skruene som holder sidesperrene i posisjon.
Ta tak i delene som har etiketter på sidesperrene, og skyv sperrene utover.
Trykk på utløserknappen på endesperren mens du skyver endesperren utover.
Legg papiret i papirmagasinet med utskriftssiden opp.
Legg i en papirbunke som er ca. 5–10 mm (0,2–0,4 tommer) høy, ved å bruke symbolet nederst på sidesperren som veiledning.
Pass på at papiret blir støttet av støtteplatene på begge sider.
Legg papiret mot den venstre sperren og juster papirkantene.
Støtteplate
Hold tak i delene som har etiketter på sidesperrene, og juster sperrene etter papirformatet.
Still papiret rett mot de utstikkende festeanordningene på bunnen av den indre sidesperren. Pass på at det ikke er noe mellomrom mellom papiret og sidesperrene.
Kontroller at posisjonene til målestokktallene på toppen av begge sidesperrene er nesten de samme. Når du legger i papir av vanlig format, justerer du skruehullene på sidesperrene etter papirformatmerket.
Hold i den innerste sidesperren og stram skruene på den innerste sidesperren.
Fest den fremre sidesperren på samme måte.
Legg i flere ark om nødvendig.
Ikke stable papir over grensemerket.
Mens du trykker på utløserknappen på endesperren, justerer du endesperren forsiktig mot papiret du har lagt i.
Pass på at det ikke er noe mellomrom mellom papiret og endesperren.
Skyv papirmagasinet forsiktig inn til det stopper.
Hvis du skyver papirmagasinet for hardt når du setter det på plass igjen, kan papiret flytte på seg og utskriften bli mindre nøyaktig.
Angi papirinnstillingene.
Hvis du velger Papirvekt 6 til 9, [Bestrøket papir: høyglans], [Best.: glns.], [Bestrøket: matt], [Etiketter] eller [Transparent] i [Papirmag.-innst.], vil luft blåses automatisk ut for å lufte papiret som ligger i det brede høyvolumsmagasinet. Luft dette papiret før du legger det i.
Du kan legge konvolutter i det utfallende LCT. Når konvolutter legges i, kontroller at de plasseres i riktig retning.
Legge i faneark i det brede høyvolumsmagasinet
Når du legger i faneark, monterer du fanearksperren.
Åpne frontdekselet på det brede høyvolumsmagasinet, og ta deretter ut fanearksperren.
Lukk frontdekselet.
Kontroller at papiret i papirmagasinet ikke brukes, og trekk magasinet forsiktig ut til det stopper.
Juster sidesperrene til formatet på fanearkene du skal bruke før du legger dem i.
Monter fanearksperren, og juster deretter endesperren forsiktig mot papiret du legger i, mens du trykker på utløserknappen for endesperren.
Skyv papirmagasinet forsiktig inn til det stopper.
Angi papirinnstillingene.
Sette tilbake fanearksperren etter bruk.
Legge papir med et liggende format på 100,0–139,2 mm i det brede høyvolumsmagasinet
Når du legger i papir som har en vertikal lengde mellom 100,0 til 139,2 mm (3,94 til 5,48 tommer), monterer du sidesperrene for postkort.
Åpne frontdekselet på det brede høyvolumsmagasinet, fjern skruene fra postkortsidesperrene og ta dem ut.
Lukk frontdekselet.
Kontroller at papiret i papirmagasinet ikke brukes, og trekk magasinet forsiktig ut til det stopper.
Monter fordypningen på bunnen av postkortets sidesperre med grensemerket mot skruehodet på bunnen av den indre sidesperren.
Plasser hullet på toppen av sidesperren for postkort i fremspringet på toppen av sidesperren.
Plasser den andre sidesperren for postkort på den fremre sidesperren på sammen måte.
Fest sidesperrene for postkort med skruene.
Rett inn sluttsperren og sidesperrene til papirformatet du skal bruke før du legger det i.
Skyv papirmagasinet forsiktig inn til det stopper.
Angi papirinnstillingene.
Bytt ut sidesperrene for postkort etter bruk.
Legge B5 eller større papir med liggende format i det brede høyvolumsmagasinet
Når du legger i B5 JIS-papir eller større med format, kobler du til papirstøttene.
Åpne frontdekselet på det brede høyvolumsmagasinet, fjern skruene fra postkortsidesperrene og ta dem ut.
Ta ut papirstøttene.
Sett postkortsidesperrene på plass og lukk frontdekselet på det brede høyvolumsmagasinet.
Kontroller at papiret i papirmagasinet ikke brukes, og trekk magasinet forsiktig ut til det stopper.
Fjern skruene som holder sidesperrene i posisjon.
Skyv endesperren og sidesperrene utover.
For å flytte endesperren, må du holde utløserknappen inne mens du skyver sperren.
Koble til papirstøttene ved å sette sporet på papirstøttene inn i støtteplatene på sperrene.
Kontroller at papirstøttene og sidesperrene er satt sammen ved å bevege på sidesperrene.
Rett inn sluttsperren og sidesperrene til papirformatet du skal bruke før du legger det i.
Skyv papirmagasinet forsiktig inn til det stopper.
Angi papirinnstillingene.
Sett tilbake papirstøttene etter bruk.
Legge papir i det todelte brede høyvolumsmagasinet
Det todelte brede høyvolumsmagasinet kalles Magasin T1 og T2.
For å bruke karbonfritt papir, må den valgfrie enheten for karbonfritt papir brukes.
Kontroller at papirets kanter er justert til venstre side.
Når du bruker papir medPapirvekt 8 med en konveks bøy som er større enn 5 mm, papir med Papirvekt 9 med en konveks bøy som er større enn 3 mm, eller papir med en papirtykkelse på 350 gram eller mer med en konveks bøy, kan papir kjøre seg fast hvis høyden på det stablede papiret er under 4 mm. Hvis du vil bruke papir i en slik tilstand, må du legge papiret i magasinet på følgende måte:
Angi opptil 5 til 10 flere ark enn det antall ark du har tenkt å skrive ut
Korriger krøllnivå før du legger inn papiret
Snu arket så det får en konkav krøll
Kontroller at papiret i papirmagasinet ikke brukes, og trekk magasinet forsiktig ut til det stopper.
Fjern papiret som ligger i magasinet.
Løs ut endesperren.
Løs ut sidesperren.
Legg i papiret ved å jevnstille papiret med venstre side av papirmagasinet.
Plasser papiret med utskriftsiden opp.
Legg i en stabel papir, omtrent 5-10 mm (0,2-0,4 tommer) høy.
Pass på at papiret blir støttet av støtteplatene på begge sider.
Når du legger i papir som er 204 mm (8,04 tommer) eller mindre, fjerner du støtteplatene fra bunnen av papirmagasinet.
Støtteplater
Ta tak i sidesperrene med fingrene, og juster sperrene i henhold til papirformatet.
Still papiret mot bunnen av den indre sidesperren.
Kontroller at målestokktallene på toppen av begge sidesperrene er omtrent de samme.
Legg i flere ark om nødvendig.
Ikke stable papir over grensemerket.
Sett endesperren tett inntil papirbunken, og lås endesperren igjen.
Pass på at det ikke er noen mellomrom mellom papiret og endekanten.
Dytt papirmagasinet forsiktig inn til du hører et klikk.
Angi papirinnstillingene.
Ikke skyv inn papirpressen på den øvre delen av sidesperren. Hvis den skyves inn, bruk hånden til å sette den tilbake til utgangsposisjonen.
Når du skal skrive ut på normalt papir som er 487,8 mm (19,20 tommer) langt eller mer, eller med en tykkelse på Papirvekt 2 eller mindre, eller bestrøket papir med en tykkelse på Papirvekt 3 eller mindre, kan det utmatede papiret bli bøyd i mottaksbrettet, og krølles eller sette seg fast i åpningen. Ved slike tilfeller, bruk papir med lange fibre. Hvis det utmatede papiret fremdeles bøyer seg når du bruker bestrøket papir med lange fibre med Papirvekt 3 eller mindre, fjern det utmatede papiret ark for ark, eller plasser et enkelt ark med papir på sideforskyverbrettet før du gjenopptar utskrivingen.
Etter at papirmagasinet er skjøvet inn, forsikre deg om at papirformatet er korrekt endret på skriverens startskjerm. For å vise skriverens hovedskjerm, vis Startskjermen og trykk på [Skriver (standard)]-ikonet.
Du kan legge konvolutter i det brede høyvolumsmagasinet m/ 2 magasiner. Når konvolutter legges i, kontroller at de plasseres i riktig retning.
Når du legger i papir som er 420,0 mm (16,54 tommer) eller bredere i fanearkmagasinet til høyvolumsmagasinet m/ 2 magasiner, legg det i slik:
Trykk på hevebryteren for å flytte bunnplaten ned til lyset slukkes, og deretter åpner du dekselet og legger i papir.
Hold papiret på langs, og legg i litt etter litt.
Hvis du legger i tynt eller bestrøket papir, legg det i litt etter litt. Trykk papiret ned når du legger det i slik at ikke papiret som er lagt i bunnen blir forskjøvet.
Hvis du legger i tykt papir, legg det i litt etter litt og juster sidesperrene med den horisontale siden på papiret.
Kontroller at papiret er plassert korrekt mot baksiden av papirmagasinet og merket der papirformater for magasinet er trykt.
Når du legger i papir som er 420,0–559,9 mm (16,54–22,00 tommer) bredt, bruker du to korte endesperrer.
Sidesperreforlenger
Sidesperre
Korte endesperrer
Når du legger i papir som er 560,0-700,0 mm (22,00–27,55 tommer) bredt, bruk en lang endesperre.
Sidesperreforlenger
Sidesperre
Lang endesperre
Når du legger i papir, legg i papiret og plasser hjelpesidesperren. Rett inn hjelpesidesperren mot den siden av papiret som er høyere enn sidesperreforlengeren.
Juster sidesperrene i henhold til de gjeldende instruksjoner som du finner på etiketten som er festet til magasinet.
Legge faneark i det todelte brede høyvolumsmagasinet
Når du legger i faneark, monterer du fanearksperren.
Kontroller at papiret i papirmagasinet ikke brukes, og trekk magasinet forsiktig ut til det stopper.
Ta ut fanearksperren fra lommen på høyre side av papirmagasinet.
Juster sidesperrene i samsvar til formatet på fanearkene du skal bruke før du legger fanearkene i.
Legg i fanearkene med fanesiden vendt mot endesperren.
Monter fanearksperren, og juster deretter endesperren forsiktig mot papiret du legger i, mens du trykker på utløserknappen for endesperren.
Dytt papirmagasinet forsiktig inn til du hører et klikk.
Angi papirinnstillingene.
Bytt ut fanearksperren etter bruk.
Montere den smale fanearksperren til det todelte, brede høyvolumsmagasinet
Når du legger i følgende papir, monter den smale fanearksperren:
B5 JIS
(bredde: 182 mm; lengde: 257 mm)–SRA4 (bredde: 225 mm; lengde: 320 mm) of Papirvekt 9Karbonfritt papir med Papirvekt 2 eller mindre
Kontroller at papiret i papirmagasinet ikke brukes, og trekk magasinet forsiktig ut til det stopper.
Ta ut den smale fanearksperren fra lommen på høyre side av papirmagasinet.
Sett sidesperrene til papirstørrelsen for at det skal lastes, og legg så papiret i magasinet.
Monter den smale fanearksperren, og juster deretter endesperren forsiktig mot papiret du legger i, mens du trykker på utløserknappen for endesperren.
Dytt papirmagasinet forsiktig inn til du hører et klikk.
Angi papirinnstillingene.
Bytt ut den smale fanearksperren etter bruk.
Legge papir i omslagsarkmateren
Du må ikke plassere dokumenter eller noe annet oppå sensoren. Dette kan føre til feil skanning av papirformatet eller papirstopp.
Når du bruker Z-fold-funksjon, må papiret i omslagsmateren være av samme format som utskriftene etter at de er blitt falset. Hvis papiret i omslagsmateren er større enn de z-falsede arkene, kan en feilmating inntreffe.
Ikke bruk papir som denne maskinen allerede har skrevet ut på.
Etterfyll papir med jevne mellomrom.
Ikke stable papir over grensemerket.
Juster sidesperrene til papirformatet.
Legg i papiret med den trykte siden opp (forsiden).
Legg inn papiret i omslagsmateren slik at det har samme papirretning som papiret i papirmagasinet.
Stifteposisjonen eller hulleposisjonen er på venstre side av papiret når du står vendt mot maskinen.
For å legge papiret inn i omslagsmateren, juster retningen på originalene i ADF-en, som vist nedenfor.
Omslagsmater
ADF
Legge papir i den doble omslagsarkmateren
Du må ikke plassere dokumenter eller noe annet oppå sensoren. Dette kan føre til feil skanning av papirformatet eller papirstopp.
Legg papir i Omsl.mater øvre brett og Omsl.mater nedre brett på samme måte. Denne prosedyren for Omsl.mater øvre brett er beskrevet.
Mens du trykker ned utløserhendelen må du justere sidesperrene til det papirformatet du skal legge i.
Etterfyll papir med jevne mellomrom.
Ikke stable papir over grensemerket.
Omslagsmateren starter automatisk like etter at du har lagt i papir. Juster sidesperrene og endesperren før det.
Skyv sidesperrene forsiktig inntil papiret du har lagt i, hvis det er nødvendig.
Mens du trykker på utløserhendelen, må du justere endesperren i samsvar med papiret som er lagt i.
Angi papirinnstillingene.
Legg i papiret med den trykte siden opp (forsiden).
Legg papiret i dobbel omslagsmater slik at det har samme papirretning som papiret i papirmagasinet.
Stifteposisjonen eller hulleposisjonen er på venstre side av papiret når du står vendt mot maskinen.
Når du skal legge papir i dobbel omslagsmater, må du justere retningen på originalene i dokumentmateren som vist nedenfor.
Dobbel omslagsmater
ADF
Angi papirformat som ikke registreres automatisk
Trykk på [Papirmagasininnstillinger] på startskjermen.
Velg magasinet du vil endre papirformat for.
Trykk på [Manuelle papirinnstillinger].
Trykk på [Papirformat]-fanen.
Papirformatet i magasin 1 og høyvolumsmagasinet er fast og kan ikke endres.
Velg format for papiret som ligger i magasinet, og trykk deretter på [OK].
Trykk på [Hjem] (
) for å lukke skjermbildet [Papirmagasininnstillinger].
Angi et egendefinert papirformat
Trykk på [Papirmagasininnstillinger] på startskjermen.
Velg magasinet du vil endre papirformat for.
Trykk på [Manuelle papirinnstillinger].
Trykk på [Papirformat]-fanen.
Papirformatet i magasin 1 og høyvolumsmagasinet er fast og kan ikke endres.
Trykk på [Edef.format].
Hvis et egendefinert format allerede er angitt, trykker du på [Endre format].
Trykk [Vertikal].
Angi originalens vertikale format ved å bruke talltastene, og trykk deretter på [
].
Trykk på [Horisontal].
Angi originalens horisontale format ved å bruke talltastene, og trykk deretter [].
Trykk på [OK] to ganger.
Trykk på [Hjem] () for å lukke skjermbildet [Papirmagasininnstillinger].
