Chargement du papier dans le magasin papier

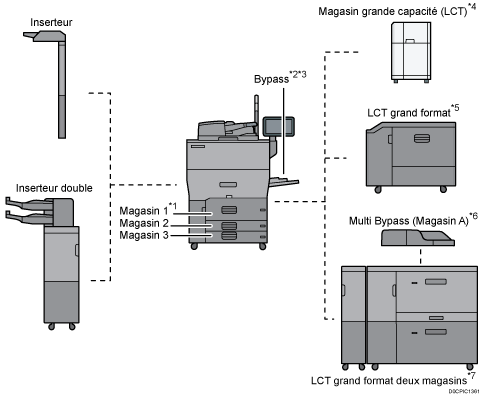

La méthode de chargement du papier varie pour chaque type de magasin.
- Lors du remplacement du papier ou du retrait du papier coincé, faites attention à ne pas vous coincer les doigts ou vous blesser.
*1 L'unité de magasin A3/11 × 17 peut être jointe.
*2 Le guide papier de page de garde peut être joint.
*3 Cette option est indisponible si le LCT grand format à deux magasins est joint.
*4 L'unité d'extension du LCT peut être jointe.
*5 Le guide du magasin de page de garde peut être joint.
*6 Le guide du magasin de page de garde du magasin multi bypass (Magasin A) peut être joint.
*7 Le magasin de page de garde du LCT grand format à deux réceptacles peut être joint.
Avant de charger du papier dans un magasin, vérifiez le format et le type de papier qu'il est possible de charger dans le magasin et confirmez le format papier automatiquement détecté.
Lors du chargement de papier d'un format qui n'est pas automatiquement détecté, spécifiez le format papier dans [Paramètres pap. magasin].
Vérifiez le paramètre papier avant l'impression. Si le papier diffère du paramètre papier, une erreur de non-concordance se produira lors de l'impression.
Lissez le papier froissé ou gondolé avant de le charger.
Lors du chargement de papier dans un magasin comportant déjà quelques feuilles de papier, plusieurs feuilles de papier peuvent être simultanément alimentées. Retirez toutes les feuilles, déramez-les, puis chargez-les à nouveau.
Vous êtes susceptible d'entendre le frottement du papier. Il ne s'agit pas d'un dysfonctionnement.
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite.
Déramage du papier
Lors de l'utilisation de papier couché, de planches d'étiquettes, de transparents, ou de papier épais de 150,1 à 360 g/m2 (55,1 lb. Cover à 198 lb. Index), il est important de déramer soigneusement les feuilles. Si vous ne le faites pas, des défauts d'alimentation peuvent se produire. Si l'appareil avale simultanément plusieurs feuilles de papier ou qu'aucune feuille de papier n'est alimentée, déramez le papier et chargez-le à nouveau.
Déramez les feuilles afin de les aérer.
Tout en maintenant les bords courts de la rame, pliez la pile de papier d'avant en arrière afin de créer de l'espace entre les feuilles. Répétez cette opération plusieurs fois.
Assurez-vous qu'il y ait de l'espace entre les feuilles.
Tenez la rame de papier des deux mains et tapotez les bords long et court du papier contre une surface plane pour les aligner.
Chargement du papier dans le magasin 1
(principalement l'Europe et l'Asie)
Le magasin 1 peut contenir uniquement du papier au format A4
. Si vous désirez imprimer sur du papier 81/2 × 11 à partir du magasin 1, prenez contact avec le SAV.
(principalement l'Amérique du Nord)
Le magasin 1 peut accepter exclusivement du papier de 81/2 × 11. Si vous souhaitez imprimer au format A4 à partir du magasin 1, prenez contact avec le SAV.
Lorsqu'il n'y a plus de papier chargé à droite du magasin 1, le papier à gauche est automatiquement déplacé à droite. Ne retirez pas le Magasin 1 pendant qu'il déplace le papier ; attendez que le bruit provenant du magasin s'arrête.
Tirez doucement le magasin papier jusqu'à ce que vous sentiez une résistance.
Taquez le papier et chargez-le face imprimée vers le bas.
Lorsque vous chargez du papier du côté droit du magasin, procédez de sorte que son bord droit affleure le côté droit du magasin.
Lorsque vous chargez du papier du côté gauche du magasin, procédez de sorte que son bord gauche affleure le côté gauche du magasin.
Lorsque vous chargez du papier dans le côté gauche du magasin, chargez au moins 30 feuilles.
Magasin complet sorti
Moitié gauche du magasin sortie
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite.
Poussez doucement le magasin papier à fond.
Spécifiez les paramètres papier.
Vous pouvez charger du papier dans le magasin 1, même si celui-ci est en cours d'utilisation. Il suffit de tirer la partie gauche du magasin 1, même si celui-ci est en cours d'utilisation.
Chargement du papier dans le magasin A3/11 × 17
(principalement l'Europe et l'Asie)
Si vous joignez l'unité de magasin A3/11 × 17 au Magasin 1, elle maintiendra uniquement du papier A3
. Si vous souhaitez imprimer sur du papier A4, B4 JIS, 11 × 17, 81/2 × 14 ou 81/2 × 11, contactez le SAV.
(principalement l'Amérique du Nord)
Le magasin A3/11 × 17 ne prend en charge que du papier au format 11 × 17. Si vous souhaitez charger du papier aux formats A3, A4, B4 JIS, 81/2 × 14, ou 81/2 × 11, contactez le SAV.
Assurez-vous que les bords du papier sont alignés du côté droit.
Vérifiez que le papier dans le magasin papier n'est pas utilisé, puis tirez délicatement le magasin jusqu'à son arrêt.
Taquez le papier et chargez-le face imprimée vers le bas.
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite.
Poussez doucement le magasin papier à fond.
Spécifiez les paramètres papier.
Chargement du papier dans les magasin 2 et 3
Le papier est chargé de la même manière dans chaque magasin. Dans la procédure à titre d'exemple ci-après, du papier est chargé dans le magasin 2.
Pour utiliser du papier couché, l'unité de rouleau d'alimentation en option est requise.
Assurez-vous que les bords du papier sont alignés du côté droit.
Si un magasin papier est poussé vigoureusement lors de sa remise en place, la position des guides latéraux du magasin peut se déplacer.
Si vous chargez un petit nombre de feuilles, veillez à ne pas serrer les guides latéraux trop fortement. Lorsque les guides latéraux sont trop serrés par rapport au papier, les bords peuvent se plier, le papier se bloquer ou, si le papier présente un grammage entre 52,3 et 65,9 g/m2 (14,0-17,9 lb. Bond), celui-ci peut onduler.
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite. Si vous chargez du papier au-delà du repère de limite, les images imprimées peuvent devenir obliques ou un incident papier est susceptible de se produire.
Vérifiez que le papier dans le magasin papier n'est pas utilisé, puis tirez délicatement le magasin jusqu'à son arrêt.
Retirez le papier s'il est chargé.
Déverrouillez le guide latéral.
Desserrez les vis de fixation des guides latéraux.
Tout en exerçant une pression sur le levier de déverouillage vers le bas, faites coulisser les butées latérales vers l'extérieur.
Tout en pinçant le levier de déverouillage de la butée de fond, faites coulisser la butée vers l'extérieur.
Taquez le papier et chargez-le face imprimée vers le bas.
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite.
Alignez délicatement les guides d'extrémité et latéraux contre le papier que vous avez chargé.
Assurez-vous qu'il n'y a aucun espace entre le papier et les guides latéraux ou le guide arrière.
Lorsque vous chargez du papier fin, conservez l'écart entre le papier et chaque guide latéral dans une plage de 0,5 mm. Si l'écart est trop grand, des pliures peuvent avoir lieu.
Tournez lentement les vis pour le fixer.
Reverrouillez les guides latéraux.
Poussez doucement le magasin papier à fond.
Spécifiez les paramètres papier.
Vous pouvez charger des enveloppes dans les magasins 2 et 3. Lors du chargement des enveloppes, veillez à les orienter correctement.
Chargement du papier à onglets dans les magasin 2 et 3
Lorsque vous chargez du papier à onglets, utilisez toujours le support de feuilles à onglets en option.
Chargez le papier à onglet de sorte que le côté avec l'onglet soit tourné vers le support de feuilles à onglets.
Lorsque vous appuyez sur le levier de libération, réglez la position du guide arrière de sorte que le support de feuilles à onglets soit ajusté au papier à onglets.
Spécifiez les paramètres papier avant de lancer l'impression.
Chargement du papier dans le Bypass
Veuillez charger dans le Bypass les transparents, les étiquettes, le papier calque ainsi que le papier ne pouvant pas être chargé dans les magasins papier.
La quantité maximale de feuilles qu'il est possible de charger simultanément dépend du type de papier utilisé.
Formats et types de papier recommandés
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite. Si vous chargez du papier au-dessus du repères de limite, l'image imprimée peut être oblique ou le papier est susceptible de se coincer.
Ouvrez le Bypass.
Extrayez l'extension lors du chargement d'un papier d'un format supérieur à A4 ou 81/2 × 11.
Libérez les dispositifs de verrouillage des deux guides papier.
Insérez le papier avec la face à imprimer vers le haut aussi profondément qu'il peut rentrer dans l'appareil.
Déramez les feuilles avant de les charger pour éviter que plusieurs feuilles de papier ne restent collées l'une à l'autre et s'insèrent simultanément.
Lors du chargement d'enveloppes ou de papier à en-tête, confirmez l'orientation, recto et verso, ou l'emplacement des volets.
Orientation de l'enveloppe et état recommandé
Chargement de papier à orientation fixe ou de papier Recto/Verso

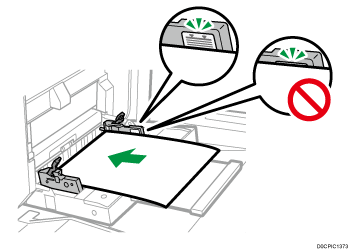

Placez vos doigts sur les creux des guides papier avant et arrière et alignez-les sur le format papier.
Si les guides ne sont pas alignés contre le papier de copie, les images risquent d'être décalées ou un incident papier risque de se produire.
Tout en les tenant dans vos mains, verrouillez à nouveau les guides papier.
Assurez-vous que le total des écarts entre le papier et les guides papier avant et arrière ne dépasse pas 0,75 mm (0,03 inches).
Spécifiez les paramètres papier.
Pour charger du papier dans le Bypass, il est préférable de l'orienter dans le sens
.Il est possible que certains types de papier ne soient pas correctement reconnus par le Bypass. Le cas échéant, retirez le papier, puis placez-le de nouveau dans le Bypass.
Il n'est pas nécessaire d'extraire l'extension si le magasin guide page de garde est installé.
Pour charger du papier dont la longueur horizontale est supérieure à 487,7 mm (19,20 inches), le multi bypass pour pages de garde ou le magasin guide-papier pour pages de garde est nécessaire.
Chargement de papier dans le multi bypass pour pages de garde
Chargement de papier dans le magasin guide-papier pour pages de garde
Chargement de planches d'étiquettes dans le Bypass
Lorsque vous chargez des planches d'étiquettes, chargez les planches de telle manière que les étiquettes se présentent face à la droite.
Spécifiez les paramètres papier avant de lancer l'impression.
Vue d'ensemble des paramètres papier
Chargement de papier dans le multi bypass pour pages de garde
Le multi bypass pour pages de garde peut être joint au bypass. Cela vous permet de charger du papier d'une dimension horizontale de 487,8 mm (19,21 inches) ou supérieure dans le bypass.
Extrayez le multi bypass pour pages de garde.
Après l'extraction du multi bypass pour pages de garde, soulevez-le jusqu'à ce qu'il émette un clic.
Soulevez le multi bypass pour page de garde jusqu'à ce qu'il forme un angle d'environ 60 degrés avec le sol.
Ouvrez l'extension.
Libérez les dispositifs de verrouillage des deux guides papier.
Déplacez les guides papier de la même manière que lorsque vous chargez du papier dans le bypass.
Insérez le papier avec la face à imprimer vers le haut aussi profondément qu'il peut rentrer dans l'appareil.
Placez vos doigts sur les creux des guides papier avant et arrière et alignez-les sur le format papier.
Si les guides ne sont pas alignés contre le papier de copie, les images risquent d'être décalées ou un incident papier risque de se produire.
Tout en les tenant dans vos mains, verrouillez à nouveau les guides papier.
Assurez-vous que le total des écarts entre le papier et les guides papier avant et arrière ne dépasse pas 0,75 mm (0,03 inches).
Spécifiez les paramètres papier.
Fermeture du multi bypass pour pages de garde
Soulevez légèrement l'extension, puis pliez-le dans l'appareil.
Soulevez le multi bypass pour pages de garde vers l'appareil jusqu'à ce qu'il émette un clic, puis basculez-le du côté opposé.
Poussez le multi bypass pour pages de garde dans sa position d'origine.
Chargement de papier dans le magasin guide-papier pour pages de garde
Le magasin guide-papier pour pages de garde peut être joint au LCT grand format. Cela vous permet de charger du papier d'une dimension horizontale de 487,8 mm (19,21 inches) ou supérieure dans le bypass.
- Lorsque vous ouvrez le bypass alors qu'un guide de page de garde est installé, veuillez ne pas mettre vos mains sur les faces avant et arrière de l'emplacement signalé par une étiquette sur le guide de page de garde. Auquel cas, vos doigts pourraient se retrouver coincés, et vous pourriez être blessé.
Ouvrez le Bypass.
Faites attention à ne pas coincer votre main entre le bypass et le magasin guide-papier pour pages de garde.
Libérez les dispositifs de verrouillage des deux guides papier.
Déplacez les guides papier de la même manière que lorsque vous chargez du papier dans le bypass.
Insérez le papier avec la face à imprimer vers le haut aussi profondément qu'il peut rentrer dans l'appareil.
Pour charger du papier dans le magasin guide-papier pour pages de garde, chargez-le au-delà de la ligne de jonction entre le Bypass et le magasin guide-papier pour pages de garde.
Placez vos doigts sur les creux des guides papier avant et arrière et alignez-les sur le format papier.
Si les guides ne sont pas alignés contre le papier de copie, les images risquent d'être décalées ou un incident papier risque de se produire.
Tout en les tenant dans vos mains, verrouillez à nouveau les guides papier.
Assurez-vous que le total des écarts entre le papier et les guides papier avant et arrière ne dépasse pas 0,75 mm (0,03 inches).
Spécifiez les paramètres papier.
Chargement du papier dans le multibypass (magasin A)
La quantité maximale de feuilles qu'il est possible de charger simultanément dépend du type de papier utilisé. Veillez à ce que le haut de la pile ne dépasse pas le repère de limite. Si vous chargez du papier au-delà du repère de limite, les images imprimées peuvent devenir obliques ou un incident papier est susceptible de se produire. Pour plus d'informations sur le nombre maximum de feuilles que vous pouvez charger pour chaque type de papier, procédez comme suit :
Assurez-vous que les bords du papier sont alignés du côté gauche.
Si vous chargez un petit nombre de feuilles, veillez à ne pas serrer les guides latéraux trop fortement. Lorsque les guides latéraux sont trop serrés par rapport au papier, les bords peuvent se plier, le papier se bloquer ou, si le papier présente un grammage entre 52,3 et 63,0 g/m2 (14,0–16,9 lb. Bond), celui-ci peut onduler.
Réglez les guides latéraux sur le format de papier puis égalisez le papier et chargez le côté d'impression tourné vers le haut.
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite.
Réglez le guide arrière.
Guide arrière
Extension
Pour retirer le guide arrière, faites-le coulisser vers la droite en exerçant une pression sur la butée de verrouillage.
Appuyez sur le bouton de commande de l'élévateur du multibypass (magasin A).
Le témoin du bouton de commande de l'élévateur clignote lorsque le magasin monte et reste allumé à l'arrêt.
Appuyez sur le bouton de commande de l'élévateur pour abaisser le magasin si vous souhaitez ajouter du papier ou retirer du papier coincé.
Spécifiez les paramètres papier.
Lorsque vous chargez du papier au format A4
, 81/2 × 11 ou supérieur dans le multibypass (magasin A), retirez alors l'extension.Le papier à en-tête doit être chargé selon une orientation bien spécifique.
Chargement de papier à orientation fixe ou de papier Recto/Verso
Vous pouvez charger des enveloppes dans le multibypass (magasin A). Les enveloppes doivent être chargées selon une orientation bien spécifique.
Précisez les formats de papier qui ne sont pas automatiquement détectés.
Chargement du papier à onglet dans le multibypass (magasin A)
Lors du chargement de feuilles à onglets, utilisez toujours le guide à onglets. Les onglets doivent se situer du côté droit du multibypass (magasin A).
Spécifiez les paramètres papier avant de lancer l'impression.
Vue d'ensemble des paramètres papier
Guide à onglets
Guide arrière
Chargement du papier dans le magasin grande capacité (LCT)
(principalement l'Europe et l'Asie)
Le LCT peut accepter exclusivement du papier au format A4. Si vous voulez imprimer sur du papier 81/2 × 11 ou B5 JIS depuis le magasin grande capacité (LCT), contactez le SAV.
(principalement l'Amérique du Nord)
Le magasin peut accepter exclusivement du papier de 81/2 × 11. Si vous souhaitez imprimer sur du papier aux formats A4 ou B5 JIS depuis le magasin grande capacité (LCT), contactez le SAV.
Pour charger du papier aux formats A4, B4 JIS, 81/2 × 14 ou 81/2 × 11, il est nécessaire d'installer l'unité d'extension en option.
Vérifiez que les bords du papier sont alignés sur le côté gauche.
Assurez-vous que le papier dans le magasin n'est pas en cours d'utilisation, puis ouvrez le capot supérieur du magasin.
Chargez le papier dans le magasin papier avec la face à imprimer orientée vers le haut.
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite.
Appuyez sur la touche [Bas].
La touche clignote pendant que la plaque inférieure se déplace vers le bas.
Chargez le papier en répétant les étapes 2 et 3.
Fermez le capot supérieur du LCT.
Spécifiez les paramètres papier.
Chargement de papier dans le LCT grand format
Différents formats de papier peuvent être chargés dans le LCT grand format en ajustant les positions des guides latéraux et du guide arrière.
Vérifiez si les bords du papier sont alignés avec le côté gauche.
Lorsque vous chargez du papier calque, n'utilisez que du papier à grain long et orientez le papier selon son grain.
Vérifiez que le papier dans le magasin papier n'est pas utilisé, puis tirez délicatement le magasin jusqu'à son arrêt.
Retirez le papier s'il est chargé.
Desserrez les vis de fixation des guides latéraux.
En maintenant les parties étiquetées des guides latéraux, faites glisser les guides vers l'extérieur.
Tout en pinçant les leviers de déverrouillage du guide arrière, faites glisser le guide arrière vers l'extérieur.
Chargez le papier dans le magasin avec la face à imprimer orientée vers le haut.
Chargez une pile de papier d'environ 5 à 10 mm (0,2 à 0,4 inches) de hauteur, en utilisant le symbole situé au bas du guide latéral comme guide.
Assurez-vous que le papier repose de chaque côté sur les plaques de soutien.
Plaquez le papier contre le guide gauche et alignez les bords du papier.
Plaques de soutien
En maintenant les parties étiquetées des guides latéraux, ajustez les guides au format papier.
Plaquez le papier contre les protubérances situées au fond du guide interne. Veillez à ce qu'il n'y ait pas de jour entre le papier et le guide latéral.
Vérifiez que les positions des numéros d'échelle situés en haut des guides latéraux sont quasiment identiques. Lors du chargement d'un format papier normal, alignez les trous de vis des guides latéraux sur la marque du format.
Maintenez le guide latéral intérieur, puis serrez ses vis.
Fixez le guide avant de la même manière.
Ajoutez des feuilles si nécessaire.
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite.
Tout en appuyant sur le bouton de déverrouillage du guide arrière, alignez délicatement le guide arrière contre le papier chargé.
Veillez à ce qu'il n'y ait pas d'espace entre le papier et le guide arrière.
Introduisez doucement le magasin papier dans l'imprimante jusqu'à ce que vous sentiez une résistance.
Si vous forcez trop en remettant le magasin papier en place, la position du papier est susceptible de changer et de réduire la précision de l'impression.
Spécifiez les paramètres papier.
Lorsque vous sélectionnez Grammage Papier 6 à 9, [Pap.couché : Tr.brillant], [Couché : Bril.], [Couché : Mat], [Étiquettes] ou [Transparent] dans [Paramètres papier du magasin], l'air est soufflé automatiquement afin de déramer le papier chargé dans le LCT grand format. Déramez le papier avant de le charger.
Vous pouvez charger des enveloppes dans le LCT grand format. Lors du chargement des enveloppes, veuillez les orienter correctement.
Chargement de papier à onglets dans le LCT grand format
Lors du chargement de planches d'étiquettes, fixez le guide pour intercalaire.
Ouvrez le capot avant du magasin grande capacité (LCT), puis retirez le guide pour intercalaires.
Refermez le capot avant.
Vérifiez que le papier dans le magasin papier n'est pas utilisé, puis tirez délicatement le magasin jusqu'à son arrêt.
Placez les guides latéraux selon le format des planches d'étiquettes à charger, puis procédez au chargement.
Fixez le guide pour intercalaires, puis alignez délicatement le guide arrière contre le papier que vous avez chargé, tout en appuyant sur le bouton de déverrouillage du guide arrière.
Introduisez doucement le magasin papier dans l'imprimante jusqu'à ce que vous sentiez une résistance.
Spécifiez les paramètres papier.
Remettez le guide pour intercalaires en place après utilisation.
Chargement de papier avec une taille verticale de 100,0 mm à 139,2 mm dans un LCT grand format
Lors du chargement d'un papier dont le grammage est compris entre 100 et 139,2 mm (3,94 à 5,48 pouces) verticalement, fixez les guides latéraux pour carte postale.
Ouvrez le capot avant du magasin grande capacité (LCT), retirez les vis des guides latéraux pour carte postale, puis retirez-les complètement.
Refermez le capot avant.
Vérifiez que le papier dans le magasin papier n'est pas utilisé, puis tirez délicatement le magasin jusqu'à son arrêt.
Ajustez le retrait au bas du guide latéral pour carte postale par rapport à la marque de limite sur la tête de la vis au bas du guide latéral intérieur.
Ajustez le trou sur le dessus du guide latéral pour carte postale sur la saillie située au-dessus du guide latéral.
Placez l'autre guide latéral pour carte postale sur le guide avant de la même manière.
Fixez les guides latéraux pour carte postale en serrant les vis.
Alignez le guide arrière et les guides latéraux sur le format du papier à charger, puis chargez le papier.
Introduisez doucement le magasin papier dans l'imprimante jusqu'à ce que vous sentiez une résistance.
Spécifiez les paramètres papier.
Remettez les guides latéraux pour carte postale en place après utilisation.
Chargement de papier au format B5 vertical ou de papier plus large dans le LCT grand format
Lorsque vous chargez du papier au format B5 JIS ou supérieur, fixez les supports papier.
Ouvrez le capot avant du magasin grande capacité (LCT), retirez les vis des guides latéraux pour carte postale, puis retirez-les complètement.
Retirez les supports papier.
Remettez les guides latéraux pour carte postale, puis fermez le capot avant du magasin grande capacité (LCT).
Vérifiez que le papier dans le magasin papier n'est pas utilisé, puis tirez délicatement le magasin jusqu'à son arrêt.
Desserrez les vis de fixation des guides latéraux.
Faites glisser le guide arrière et les guides latéraux à l'extérieur.
Pour faire glisser le guide arrière, déplacez-le tout en appuyant sur le bouton de déverrouillage.
Fixez les supports papier en ajustant la rainure de ces supports dans les plaques d'appui des guides.
Assurez-vous que les supports papier et les guides latéraux sont connectés en déplaçant les guides latéraux.
Alignez le guide arrière et les guides latéraux sur le format du papier à charger, puis chargez le papier.
Introduisez doucement le magasin papier dans l'imprimante jusqu'à ce que vous sentiez une résistance.
Spécifiez les paramètres papier.
Remettez les supports papier en place après utilisation.
Chargement de papier dans le grand magasin deux bacs
Le grand magasin deux bacs est identifié en tant que Magasin T1 et T2.
Pour utiliser du papier autocopiant, l'unité de papier autocopiant en option est requise.
Vérifiez si les bords du papier sont alignés avec le côté gauche.
Lorsque vous utilisez du papier de Grammage Papier 8 avec un gondolage convexe supérieur à 5 mm, ou du papier de Grammage Papier 9 avec un gondolage convexe supérieur à 3 mm, ou du papier avec une épaisseur papier de 350 gsm ou supérieure avec un gondolage convexe, un incident papier peut survenir si la hauteur du papier empilé est inférieure à 4 mm. Pour utiliser du papier dans de telles conditions, définissez le papier dans le magasin comme suit :
Insérez 5 à 10 feuilles de plus que le nombre de feuilles que vous prévoyez d'imprimer
Corrigez l’importance du gondolage avant d’installer le papier
Retournez le papier afin qu’il ait un gondolage concave
Vérifiez que le papier dans le magasin papier n'est pas utilisé, puis tirez délicatement le magasin jusqu'à son arrêt.
Retirez le papier s'il est chargé.
Desserrez le guide arrière.
Relâchez le guide latéral.
Chargez le papier en alignant le papier sur le côté gauche du magasin.
Chargez le papier face à imprimer vers le haut.
Chargez une pile de papier d'une hauteur de 5 à 10 mm (0,2 à 0,4 inches).
Assurez-vous que le papier repose de chaque côté sur les plaques de soutien.
Lorsque vous chargez du papier de 204 mm (8,04 inches) ou moins, retirez les plaques de soutien du fond du magasin papier.
Plaques de soutien
Prenez les prises des guides latéraux entre les doigts pour les ajuster au format papier.
Plaquez le papier contre le fond du guide interne.
Assurez-vous que les valeurs de l'échelle située sur le dessus des guides latéraux sont à peu près les mêmes.
Ajoutez des feuilles si nécessaire.
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite.
Plaquez le guide arrière contre le papier chargé, puis verrouillez-le à nouveau.
Veillez à ce qu'il n'y ait pas d'espace entre le papier et le guide arrière.
Poussez avec précaution le magasin papier jusqu'à ce qu'il émette un clic.
Spécifiez les paramètres papier.
Ne poussez pas le presseur de papier sur la partie supérieure du guide latéral. S'il est poussé vers l'intérieur, remettez-le manuellement sur sa position initiale.
Lors d'une impression sur du papier normal d'une longueur minimum de 487,8 mm (19,20 inches) et d'une épaisseur de Grammage papier 2 maximum, ou sur un papier couché d'une épaisseur de Grammage papier 3 maximum, l'impression risque de se plier dans le réceptacle de sortie papier et, ainsi, s'enrouler ou se coincer à l'entrée de la sortie papier. Le cas échéant, utiliser un papier à grain long. Si l'impression se plie toujours avec un papier couché à grain long de Grammage papier 3 maximum, retirez les impressions, une par une, ou placez une feuille de papier unique dans le réceptacle de tri décalé, puis reprenez l'impression.
Après avoir introduit le magasin dans l'appareil, assurez-vous que le format papier est correctement modifié sur l'écran initial de l'imprimante. Pour afficher l'écran initial de l'imprimante, affichez l'écran d'Accueil et appuyez sur l'icône [Imprimante (Classique)].
Vous pouvez charger des enveloppes dans le magasin grande capacité (LCT) à deux magasins. Lors du chargement des enveloppes, veuillez les orienter correctement.
Lorsque vous chargez du papier de 420,0 mm (16,54 inches) ou plus dans le magasin des pages de garde du LCT grand format à deux magasins, chargez-le comme suit :
Appuyez sur l'interrupteur d'élévation pour faire descendre la plaque du fond jusqu'à ce que le voyant s'éteigne. Ouvrez ensuite le capot et chargez le papier.
Tenez le papier dans le sens de la longueur et chargez-le petit à petit.
Si vous chargez du papier fin ou couché, chargez-le petit à petit. Appuyez sur le papier tandis que vous le chargez afin que le papier chargé dans le fond ne soit pas entraîné.
Si vous chargez du papier épais, chargez-le petit à petit et alignez le guide latéral avec le côté horizontal du papier.
Vérifiez que le papier est bien positionné contre l'arrière du magasin d'alimentation papier et de l'étiquette sur laquelle sont imprimées les dimensions du papier correspondant au magasin papier.
Lorsque vous chargez du papier d'une largeur de 420,0 à 559,9 mm (16,54 à 22,00 inches), utilisez deux guides arrière courts.
Extension de guide latéral
Guide latéral
Guides arrière courts
Lorsque vous chargez du papier d'une largeur de 560,0 à 700,0 mm (22,00 à 27,55 inches), utilisez deux guides arrière longs.
Extension de guide latéral
Guide latéral
Guides arrière longs
Lorsque vous chargez du papier, chargez le papier et définissez le guide latéral auxiliaire. Alignez le guide latéral auxiliaire avec le côté du papier qui est plus haut que le guide latéral.
Ajustez les guides latéraux selon les instructions correspondantes sur l'étiquette attachée au magasin.
Chargement de papier à onglets dans le LCT grand format à deux magasins
Lors du chargement de papier à onglets, fixez le guide pour papier à onglets.
Vérifiez que le papier dans le magasin papier n'est pas utilisé, puis tirez délicatement le magasin jusqu'à son arrêt.
Retirez le guide du papier à onglets de la pochette sur la droite du magasin papier.
Ajustez les guides latéraux selon le format des planches d'étiquettes à charger, puis procédez au chargement.
Chargez les planches d'étiquettes avec le côté avec les étiquettes face au guide d'extrémité.
Fixez le guide pour papier à onglets, puis alignez délicatement le guide arrière contre le papier que vous avez chargé, tout en appuyant sur le bouton de déverrouillage du guide arrière.
Poussez avec précaution le magasin papier jusqu'à ce qu'il émette un clic.
Spécifiez les paramètres papier.
Remettez le guide pour papier à onglets en place après utilisation.
Fixation de la languette guide arrière au LCT grand format à deux magasins
Fixez la languette guide arrière lorsque vous chargez le papier suivant :
B5 JIS
(largeur : 182 mm ; longueur : 257 mm)–SRA4 (largeur : 225 mm ; longueur : 320 mm) ou Grammage papier 9Du papier autocopiant d'un Grammage papier 2 ou moins
Vérifiez que le papier dans le magasin papier n'est pas utilisé, puis tirez délicatement le magasin jusqu'à son arrêt.
Retirez la languette guide arrière de la pochette située à droite du magasin papier source.
Réglez les guides latéraux au format du papier à charger, puis chargez le papier dans le magasin.
Fixez la languette guide arrière, puis alignez délicatement le guide arrière contre le papier que vous avez chargé, tout en appuyant sur le bouton de déverrouillage du guide arrière.
Poussez avec précaution le magasin papier jusqu'à ce qu'il émette un clic.
Spécifiez les paramètres papier.
Remettez la languette guide arrière en place après utilisation.
Chargement du papier dans l'inserteur
Ne placez aucun objet et n'oubliez aucun document sur le capteur. Cela pourrait entraîner une mauvaise numérisation du format papier ou des incidents papier.
Lors de l'utilisation de la fonction de Pliage en Z, le papier dans l'inserteur doit être du même format que le papier imprimé après pliage. Si le papier dans l'inserteur est plus grand que le papier plié en Z, un incident papier est susceptible de se produire.
N'utilisez pas de papier qui a déjà été imprimé sur cet appareil.
Chargez le papier de manière ordonnée.
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite.
Ajustez les guides latéraux au format du papier.
Chargez le papier face imprimée vers le haut (face avant).
Chargez le papier dans l'inserteur dans le même sens que le papier dans le magasin papier.
Les agrafes ou les perforations seront positionnées sur le côté gauche du papier lorsque vous faites face à l'appareil.
Pour charger le papier dans l'inserteur, orientez les originaux dans le chargeur automatique de documents (ADF) comme l'illustre la figure ci-dessous.
Inserteur
ADF
Chargement du papier dans l'inserteur double
Ne placez aucun objet et n'oubliez aucun document sur le capteur. Cela pourrait entraîner une mauvaise numérisation du format papier ou des incidents papier.
Chargez du papier dans le Mag. sup. inserteur et le Mag. inf. inserteur de la même manière. Cette procédure est décrite pour le Mag. sup. inserteur.
Tout en appuyant sur le levier, alignez les guides latéraux avec le format de papier que vous voulez charger.
Chargez le papier de manière ordonnée.
Veillez à ce que le haut de la pile ne dépasse pas le repère de limite.
Le réceptacle interposeur commence automatiquement l'opération peu de temps après le chargement du papier. Ajustez les guides latéraux et les guides d'extrémité avant cela.
Le cas échéant, alignez délicatement les guides latéraux contre le papier que vous avez chargé.
Lorsque vous alignez le levier de relâchement, alignez le guide d'extrémité sur le papier chargé.
Spécifiez les paramètres papier.
Chargez le papier face imprimée vers le haut (face avant).
Chargez le papier dans l'inserteur double, dans la même orientation que celle du papier se trouvant dans le magasin papier.
Les agrafes ou les perforations seront positionnées sur le côté gauche du papier lorsque vous faites face à l'appareil.
Pour charger le papier dans l'inserteur double, orientez les originaux dans le chargeur automatique de documents (ADF) comme l'illustre la figure ci-dessous.
Inserteur double
ADF
Spécification du format papier non détecté automatiquement
Appuyez sur [Paramètres pap. magasin] dans l’écran d'Accueil.
Sélectionnez le magasin pour lequel vous voulez modifier le format du papier.
Appuyez sur [Para. papier manuels].
Appuyez sur l'onglet [Format papier].
Le format du papier dans le Magasin 1 et le magasin grand format (LCT) est fixé et ne peut pas être modifié.
Sélectionnez le format du papier chargé, puis appuyez sur [OK].
Appuyez sur [Accueil] (
) pour fermer l'écran [Paramètres pap. magasin].
Spécification d'un format de papier personnalisé
Appuyez sur [Paramètres pap. magasin] dans l’écran d'Accueil.
Sélectionnez le magasin pour lequel vous voulez modifier le format du papier.
Appuyez sur [Para. papier manuels].
Appuyez sur l'onglet [Format papier].
Le format du papier dans le Magasin 1 et le magasin grand format (LCT) est fixé et ne peut pas être modifié.
Appuyez sur [Format personnalisé].
Si un format personnalisé est déjà défini, appuyez sur [Modifier format].
Appuyez sur [Vertical].
Saisissez la dimension verticale à l'aide du pavé numérique, puis appuyez sur la touche [
].
Appuyez sur [Horizontal].
Saisissez la dimension horizontale à l'aide du pavé numérique, puis appuyez sur [].
Appuyez sur [OK] deux fois.
Appuyez sur [Accueil] () pour fermer l'écran [Paramètres pap. magasin].
