Cómo cargar papel en la bandeja de papel

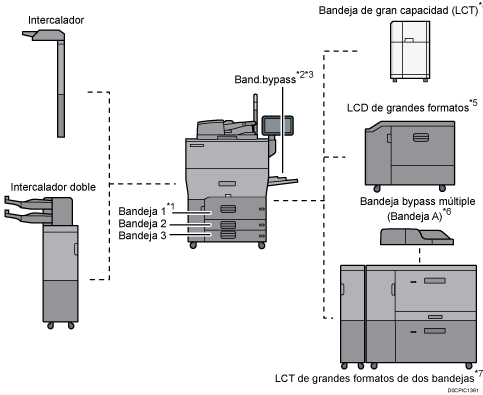

El método para cargar papel es distinto para cada tipo de bandeja.
- Cuando sustituya el papel o retire papel atascado, tenga cuidado de no hacerse daño ni pillarse los dedos.
*1 Se puede poner la unidad de bandeja A3/11 × 17.
*2 Se puede poner la bandeja guía de papel de cartel.
*3 No está disponible si está puesto el LCT con ancho de dos bandejas.
*4 Se puede poner la unidad de extensión del LCT.
*5 Se puede poner la bandeja guía de hojas de cartel.
*6 Se puede poner la bandeja de hojas de cartel de la bandeja de bypass múltiple (bandeja A).
*7 Se puede poner la bandeja de hojas de cartel del LCT de ancho de dos bandejas.
Antes de cargar papel en una bandeja, compruebe el tamaño y el tipo de papel que pueden cargarse en esta y confirme que el tamaño del papel se detecte de forma automática.
Cuando cargue papel de un tamaño que no se detecte automáticamente, especifique el tamaño desde los [Ajustes papel bandeja].
Cómo especificar el tamaño de papel que no se detecta automáticamente
Compruebe los ajustes de papel antes de la impresión. Si el papel difiere del ajuste de papel, se producirá un error por falta de coincidencia al imprimir.
Alise el papel doblado o arrugado antes de cargarlo.
Cuando cargue papel en una bandeja que contenga algunas hojas de papel, es posible que se alimenten varias hojas a la vez desde la bandeja. Retire las hojas, airéelas y, a continuación, cárguelas de nuevo.
Es posible que oiga el sonido del papel frotándose. Esto no implica problemas de funcionamiento.
No apile el papel más allá de la marca de límite.
Abanicar el papel
Si carga papel satinado, papel de etiquetas, transparencias OHP o papel grueso de 150,1-360,0 g/m2 (55,1 lb. Cover-198,0 lb. Index), es importante abanicar bien las hojas. El papel puede quedar atascado si no se separa bien. Si la máquina alimenta varias páginas de papel a la vez o no alimenta papel, abanique el papel y cárguelo de nuevo.
Despegue la pila hojeando las páginas.
Sujete los extremos más cortos y pliegue la pila de atrás hacia adelante y a la inversa para crear espacios entre las hojas. Repita esta operación varias veces.
Asegúrese de que las hojas estén separadas entre ellas.
Sujete la pila de papel en ambas manos y golpee los bordes corto y largo contra una superficie plana para alinearlos.
Carga de papel en la bandeja 1
(principalmente Europa y Asia)
La bandeja 1 solo puede contener papel A4
. Si quiere imprimir en papel de 81/2 × 11 desde la bandeja 1, póngase en contacto con el representante del servicio técnico.
(principalmente Norteamérica)
La bandeja 1 puede almacenar solo papel 81/2 × 11. Si desea imprimir en papel A4 desde la bandeja 1, póngase en contacto con el representante del servicio técnico.
Cuando se agota el papel cargado en la parte derecha de la Bandeja 1, el papel de la izquierda se desplaza automáticamente hacia la derecha. No saque la bandeja 1 mientras ésta está moviendo papel; espere hasta que ya no oiga ningún ruido proveniente de la bandeja.
Tire con cuidado de la bandeja de papel hasta que se detenga.
Cuadre el papel y colóquelo con el lado de impresión hacia abajo.
Cuando cargue papel en el lado derecho de la bandeja, cárguelo de manera que su borde derecho quede a ras contra el lado derecho de la bandeja.
Cuando cargue papel en el lado izquierdo de la bandeja, cárguelo de manera que su borde izquierdo quede a ras contra el lado izquierdo de la bandeja.
Cuando cargue papel en el lado izquierdo de la bandeja, cargue como mínimo 30 hojas.
Bandeja totalmente extraída
Mitad izquierda de la bandeja extraída
No apile el papel más allá de la marca de límite.
Empuje suavemente la bandeja de papel hasta introducirla totalmente.
Especifique los ajustes de papel.
Puede cargar papel aunque la bandeja 1 se esté utilizando. Es correcto sacar la mitad izquierda de la bandeja mientras se está utilizando la bandeja 1.
Carga de papel en la bandeja A3/11 × 17
(principalmente Europa y Asia)
Si adjunta la unidad de bandeja A3/11 × 17 en la bandeja 1, solo admitirá papel A3
. Si desea imprimir en papel A4, B4 JIS, 11 × 17, 81/2 × 14, o bien 81/2 × 11, póngase en contacto con su representante del servicio técnico.
(principalmente Norteamérica)
La unidad de bandeja A3/11 × 17 solo puede contener papel de 11 x 17. Si desea imprimir en papel A3, A4, B4 JIS, 81/2 × 14 o 81/2 × 11, póngase en contacto con su representante de servicio técnico.
Compruebe que los bordes del papel estén alineados en el lado derecho.
Compruebe que el papel de la bandeja no se esté utilizando y, a continuación, extraiga la bandeja hasta el tope.
Cuadre el papel y colóquelo con el lado de impresión hacia abajo.
No apile el papel más allá de la marca de límite.
Empuje suavemente la bandeja de papel hasta introducirla totalmente.
Especifique los ajustes de papel.
Carga de papel en las bandejas 2 y 3
Todas las bandejas de papel se cargan de la misma manera. En el procedimiento de ejemplo siguiente, el papel se carga en la bandeja 2.
Para utilizar papel satinado, se requiere la unidad de rodillo de alimentación opcional.
Compruebe que los bordes del papel estén alineados en el lado derecho.
Si se empuja una bandeja de papel con fuerza para colocarla en su lugar, los topes laterales de la bandeja pueden salirse del sitio.
Si carga un número reducido de hojas, asegúrese de no apretar en exceso los emparejadores laterales. Si los topes laterales se aprietan con demasiada fuerza contra el papel, los bordes pueden plegarse, el papel atascarse, o bien, si el gramaje es de 52,3-65,9 g/m2 (14,0-17,9 lb. Bond), se puede arrugar.
No apile el papel más allá de la marca de límite. Si carga papel por encima de la marca de límite, las imágenes pueden imprimirse inclinadas o puede producirse un atasco de papel.
Compruebe que el papel de la bandeja no se esté utilizando y, a continuación, extraiga la bandeja hasta el tope.
Si hay papel en la bandeja, sáquelo.
Desbloquee la guía lateral.
Extraiga los tornillos sujetando los emparejadores laterales en su posición.
Mientras mantiene bajada la palanca de liberación del emparejador lateral, deslice los emparejadores laterales hacia fuera.
Mientras mantiene bajada la palanca de liberación del tope final, deslícelo hacia fuera.
Cuadre el papel y colóquelo con el lado de impresión hacia abajo.
No apile el papel más allá de la marca de límite.
Alinee con cuidado las guías final y laterales contra el papel cargado.
Compruebe que no quede ningún espacio entre el papel y guías laterales o posteriores.
Al cargar papel fino, conserve un espacio de 0,5 mm entre el papel y cada lado del tope. Si el espacio es demasiado grande, pueden producirse arrugas.
Gire los tornillos lentamente para apretarlos.
Vuelva a bloquear los emparejadores.
Empuje suavemente la bandeja de papel hasta introducirla totalmente.
Especifique los ajustes de papel.
Puede cargar sobres en las bandejas 2 y 3. Al cargar sobres, colóquelos en la orientación correcta.
Carga de papel con pestaña en las bandejas 2 y 3
Cuando cargue papel con pestaña, utilice siempre el soporte de papel con pestaña opcional.
Cargue las hojas con pestañas de modo que el lado con la pestaña esté orientado hacia el soporte de papel con pestaña.
Con la palanca de liberación, ajuste la posición del límite trasero de forma que el soporte para hojas con pestaña se ajuste al papel con pestaña.
Especifique los ajustes de papel antes de empezar a imprimir.
Cargar papel en la bandeja bypass
Utilice la bandeja bypass para transparencias, etiquetas adhesivas, papel translúcido y papel que no se pueda colocar en las bandejas de papel.
El número máximo de hojas que se pueden cargar al mismo tiempo depende del tipo de papel.
Tamaños y tipos de papel recomendados
No apile el papel más allá de la marca de límite. Si carga papel por encima de la marca de límite, la imagen puede imprimirse inclinada o puede producirse un atasco de papel.
Abra la bandeja bypass.
Extraiga el extensor cuando cargue papel con un tamaño superior a A4 o 81/2 × 11.
Suelte los bloqueos de cada una de las guías de papel.

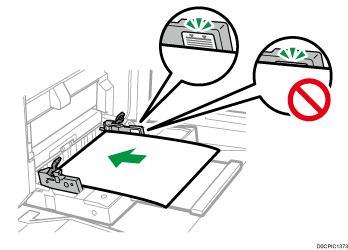

Introduzca el papel cara arriba todo lo que pueda en la máquina.
Airee las hojas antes de cargarlas, para evitar que estas se adhieran entre sí y se alimenten juntas.
Cuando cargue sobres o papel con membrete, confirme la orientación, el anverso y el reverso y la posición de las solapas.
Coloque los dedos en los hoyos situados en las guías delantera y trasera y alinéelas según el tamaño del papel.
Si no ajusta las guías al papel, la imagen puede salir inclinada o se pueden producir atascos del papel.
Mientras sujeta las guías de papel con las manos, bloquee de nuevo ambas guías.
Asegúrese de que el espacio total entre el papel y las guías de papel delantera y trasera no supere les 0,75 mm (0,03 pulg.).
Especifique los ajustes de papel.
Para cargar papel en la bandeja bypass, es aconsejable orientarlo en la dirección
.Ciertos tipos de papel podrían no detectarse adecuadamente cuando se colocan en la bandeja bypass. Si sucediera, extraiga el papel y colóquelo en la bandeja bypass de nuevo.
No es necesario extraer el extensor si está instalada la bandeja de guía de hojas banner.
Para cargar papel con una longitud horizontal superior a los 487,7 mm (19,20 pulgadas), será necesario disponer de la bandeja bypass múltiple de hojas banner o la bandeja de guía de hojas banner.
Cómo cargar papel en la bandeja bypass múltiple para hojas banner
Cargar papel con pestaña en la bandeja bypass
Al cargar el papel con pestaña, hágalo con las pestañas mirando hacia la derecha.
Especifique los ajustes de papel antes de empezar a imprimir.
Visión general de los ajustes del papel
Cómo cargar papel en la bandeja bypass múltiple para hojas banner
La bandeja bypass múltiple para hojas banner se puede adjuntar a la bandeja bypass. Le permite cargar papel que tenga una dimensión horizontal de 487,8 mm (19,21 pulgadas) o superior en la bandeja bypass.
Extraiga la bandeja bypass múltiple para hojas banner.
Tras extraer la bandeja bypass múltiple para hojas banner, levántela hasta que oiga un clic.
Eleve la bandeja bypass múltiple para hojas banner hasta que esté a un ángulo de 60 grados del suelo.
Abra el extensor.
Suelte los bloqueos de cada una de las guías de papel.
Mueva las guías del papel de la misma forma que al cargar papel en la bandeja bypass.
Introduzca el papel cara arriba todo lo que pueda en la máquina.
Coloque los dedos en los hoyos situados en las guías delantera y trasera y alinéelas según el tamaño del papel.
Si no ajusta las guías al papel, la imagen puede salir inclinada o se pueden producir atascos del papel.
Mientras sujeta las guías de papel con las manos, bloquee de nuevo ambas guías.
Asegúrese de que el espacio total entre el papel y las guías de papel delantera y trasera no supere les 0,75 mm (0,03 pulg.).
Especifique los ajustes de papel.
Cómo cerrar la bandeja bypass múltiple para hojas banner
Levante ligeramente el extensor y, a continuación, dóblelo en la máquina.
Eleve la bandeja bypass múltiple para hojas banner hacia la máquina, hasta que oiga un clic, y, a continuación, inclínela hacia el lado opuesto.
Empuje la bandeja bypass múltiple para hojas banner hacia su posición original.
Carga de papel en la bandeja guía de papel para banners
La bandeja guía de papel para banners se puede adjuntar a la LCT de grandes formatos. Le permite cargar papel que tenga una dimensión horizontal de 487,8 mm (19,21 pulgadas) o superior en la bandeja bypass.
- Al intentar abrir la bandeja de alimentación si hay instalada una bandeja guía para el papel, no coloque las manos en la parte frontal o trasera del lugar indicado por la etiqueta de la bandeja guía de papel para banners. De lo contrario, sus dedos podrían quedar atrapados, lo que podría conllevar lesiones.
Abra la bandeja bypass.
Tenga cuidado de no engancharse la mano entre la bandeja bypass y la bandeja guía de papel para banners.
Suelte los bloqueos de cada una de las guías de papel.
Mueva las guías del papel de la misma forma que al cargar papel en la bandeja bypass.
Introduzca el papel cara arriba todo lo que pueda en la máquina.
Para cargar papel en la bandeja de guía de hojas banner, cárguelo sobre la línea de unión de la bandeja bypass y la bandeja de guía de hojas banner.
Coloque los dedos en los hoyos situados en las guías delantera y trasera y alinéelas según el tamaño del papel.
Si no ajusta las guías al papel, la imagen puede salir inclinada o se pueden producir atascos del papel.
Mientras sujeta las guías de papel con las manos, bloquee de nuevo ambas guías.
Asegúrese de que el espacio total entre el papel y las guías de papel delantera y trasera no supere les 0,75 mm (0,03 pulg.).
Especifique los ajustes de papel.
Cargar papel en la bandeja multibypass (Bandeja A)
El número máximo de hojas que se pueden cargar al mismo tiempo depende del tipo de papel. No apile el papel más allá de la marca de límite. Si carga papel por encima de la marca de límite, las imágenes pueden imprimirse inclinadas o puede producirse un atasco de papel. Para obtener información detallada acerca del número máximo de hojas que puede cargar para cada tipo de papel, consulte lo siguiente:
Compruebe que los bordes del papel estén alineados con el lado izquierdo.
Si carga un número reducido de hojas, asegúrese de no apretar en exceso los emparejadores laterales. Si los topes laterales hacen demasiada presión contra el papel, los bordes podrían plegarse, el papel podría atascarse, o bien, si el gramaje es de 52,3-63,0 g/m2 (14,0-16,9 lb. Bond), se podría arrugar.
Ajuste las guías laterales al tamaño del papel, cuádrelo y cárguelo con la cara de impresión hacia arriba.
No apile el papel más allá de la marca de límite.
Ajuste la guía final.
Guía final
Extensor
Para extraer la guía final, deslícela hacia la derecha empujando el tope hacia abajo.
Pulse el interruptor de elevación de la bandeja multibypass (bandeja A).
La luz del interruptor de elevación parpadea mientras la bandeja sube, y se mantiene encendida cuando se detiene.
Pulse el interruptor de elevación para bajar la bandeja si desea agregar papel o extraer papel atascado.
Especifique los ajustes de papel.
Saque el extensor al cargar hojas de tamaño A4
, 81/2 × 11 o superior en la bandeja multibypass (Bandeja A).El papel con membrete debe cargarse con una orientación concreta.
Puede cargar sobres en la bandeja multibypass (Bandeja A). Los sobres deben cargarse con una orientación concreta.
Especifique los tamaños de papel que no se detectan automáticamente.
Cómo especificar el tamaño de papel que no se detecta automáticamente
Cargar separadores en la bandeja multibypass (Bandeja A)
Al colocar papel con pestaña, utilice siempre el emparejador para pestañas. Las pestañas deben fijarse en la parte derecha de la bandeja multibypass (Bandeja A)
Especifique los ajustes de papel antes de empezar a imprimir.
Visión general de los ajustes del papel
Guía pestañas
Guía final
Cargar papel en la bandeja de gran capacidad (LCT)
(principalmente Europa y Asia)
La bandeja LCT solo puede almacenar papel A4. Si desea imprimir en papel 81/2 × 11 o B5 JIS desde la bandeja de gran capacidad (LCT), póngase en contacto con el representante de servicio.
(principalmente Norteamérica)
La bandeja LCT solo puede almacenar papel 81/2 × 11. Si desea imprimir en papel A4 o B5 JIS desde la bandeja de gran capacidad (LCT), póngase en contacto con el representante de servicio.
La unidad de extensión local es necesaria para cargar papel A4, B4 JIS, 81/2 × 14 o 81/2 × 11.
Compruebe que los bordes del papel estén alineados con el lado izquierdo.
Compruebe que no se esté utilizando el papel de la bandeja, a continuación abra la tapa superior de la LCT.
Cargue papel en la bandeja de papel con la cara de impresión hacia arriba.
No apile el papel más allá de la marca de límite.
Pulse la tecla [Abajo].
La tecla parpadea mientras la placa inferior se mueve hacia abajo.
Cargue el papel repitiendo los pasos 2 y 3.
Cierre la tapa superior de la LCT.
Especifique los ajustes de papel.
Carga de papel en la LCT de grandes formatos
Se pueden cargar varios tamaños de papel en la LCT para grandes formatos ajustando la posición de las guías laterales y la posterior.
Compruebe que los bordes del papel estén alineados con el lado izquierdo.
Al cargar papel translúcido, utilice siempre papel de grano largo y coloque el papel en la dirección del grano.
Compruebe que el papel de la bandeja no se esté utilizando y, a continuación, extraiga la bandeja hasta el tope.
Si hay papel en la bandeja, sáquelo.
Extraiga los tornillos sujetando los emparejadores laterales en su posición.
Sujetando las partes etiquetadas de los topes laterales, deslice los topes hacia fuera.
Mientras presiona el botón de liberación del tope final, deslícelo hacia fuera.
Cargue papel en la bandeja de papel con la cara de impresión hacia arriba.
Cargue una pila de papel de una altura aproximada de 5–10 mm (0,2–0,4 pulgadas) utilizando el símbolo situado en el fondo del emparejador lateral como guía.
Asegúrese de que el papel permanece en la parte superior de las placas de soportes en ambos lados.
Coloque el papel a ras del emparejador izquierdo y alinee los bordes.
Placa de soporte
Sujetando las piezas etiquetadas de los topes laterales, ajuste los topes al tamaño del papel.
Ajuste el papel contra los salientes en la parte inferior del emparejador lateral interior. Asegúrese de que no haya espacios entre el papel y los emparejadores laterales.
Compruebe que las posiciones de los números de escala situados en la parte superior de ambos emparejadores laterales sean prácticamente iguales. Cuando cargue papel de tamaño normal, alinee los orificios para tornillos de los emparejadores laterales con la marca de tamaño de papel.
Sujete la guía lateral interior y apriete los tornillos de ésta.
Ajuste la guía lateral delantera de la misma forma.
Cargue más hojas si fuera necesario.
No apile el papel más allá de la marca de límite.
Mientras aprieta el botón de liberación del tope final, alinéelo contra el papel que haya cargado.
Asegúrese de que no haya espacios entre el papel y el tope final.
Introduzca la bandeja de papel deslizándola con cuidado.
Si empuja la bandeja de papel con una fuerza excesiva cuando la coloque de nuevo en su sitio, es posible que cambie la posición del papel y se reduzca la precisión de la impresión.
Especifique los ajustes de papel.
Si selecciona Gramaje papel 6 a 9, [Ppl satinado: Brillo alto], [Satin.: Brill.], [Satinado: Mate], [Papel de etiquetas] o [Transparencias] en [Ajustes papel bandeja], se soplará aire automáticamente para separar el papel cargado en la bandeja LCT para grandes formatos con tres bandejas. Hojee el papel antes de cargarlo.
Puede cargar sobres en la LCT para gran formato. Al cargar sobres, colóquelos en la orientación correcta.
Carga de papel con pestaña en la LCT para grandes formatos
Al cargar el papel con pestaña, instale el tope de hojas con pestaña.
Abra la tapa delantera de la bandeja LCT para grandes formatos y saque el tope de hojas con pestaña.
Cierre la tapa frontal.
Compruebe que el papel de la bandeja no se esté utilizando y, a continuación, extraiga la bandeja hasta el tope.
Ajuste las guías laterales al tamaño del papel con pestaña a cargar y cárguelo.
Acople el tope de papel con pestaña y alinee el tope final contra el papel que haya cargado mientras pulsa el botón de liberación del tope final.
Introduzca la bandeja de papel deslizándola con cuidado.
Especifique los ajustes de papel.
Cambie el tope de papel con pestaña tras su uso.
Carga de papel con un tamaño vertical de 100,0 mm a 139,2 mm en la LCT para grandes formatos
Al cargar papel de 100,0 a 139,2 mm (3,94 a 5,48 pulgadas) en longitud vertical, coloque las guías laterales para tarjetas.
Abra la tapa delantera de la LCT para gran formato, extraiga los tornillos de las guías laterales para tarjetas y sáquelas.
Cierre la tapa frontal.
Compruebe que el papel de la bandeja no se esté utilizando y, a continuación, extraiga la bandeja hasta el tope.
Haga coincidir la sangría de la parte inferior de la guía lateral para postales con la marca de límite en la cabeza del tornillo que se encuentra en la parte inferior de la guía lateral interior.
Encaje el agujero de la parte superior de la guía lateral para postales en la proyección de la parte superior de la guía lateral.
Ajuste la otra guía lateral para postales con la guía lateral delantera de la misma forma.
Apriete las guías laterales para tarjetas con los tornillos.
Alinee el tope final y las guías laterales con el tamaño de papel a cargar y cárguelo.
Introduzca la bandeja de papel deslizándola con cuidado.
Especifique los ajustes de papel.
Cambie las guías laterales para tarjetas tras su uso.
Carga de papel vertical B5 o más grande en la LCT para grandes formatos
Al cargar papel B5 JIS o de mayor tamaño, instale los soportes de papel.
Abra la tapa delantera de la LCT para gran formato, extraiga los tornillos de las guías laterales para tarjetas y sáquelas.
Saque los soportes de papel.
Cambie las guías laterales para postales y cierre la tapa delantera de la LCT para grandes formatos.
Compruebe que el papel de la bandeja no se esté utilizando y, a continuación, extraiga la bandeja hasta el tope.
Extraiga los tornillos sujetando los emparejadores laterales en su posición.
Deslice el tope final y las guías laterales hacia afuera.
Para deslizar el tope final, muévalo mientras pulsa el botón de liberación.
Acople los soportes de papel haciendo encajar el hueco de los soportes de papel en las placas de soportes de las guías.
Compruebe si las placas de soportes y las guías laterales están conectadas moviendo éstas últimas.
Alinee el tope final y las guías laterales con el tamaño de papel a cargar y cárguelo.
Introduzca la bandeja de papel deslizándola con cuidado.
Especifique los ajustes de papel.
Cambie los soportes de papel tras su uso.
Carga de papel en la LCT para grandes formatos de dos bandejas
La LCT para grandes formatos de dos bandejas se identifica como Bandeja T1 y T2.
Para utilizar papel autocopiante, se requiere la unidad de papel autocopiante opcional.
Compruebe que los bordes del papel estén alineados con el lado izquierdo.
Si utiliza papel de Gramaje papel 8 con una ondulación convexa de más de 5 mm, papel de Gramaje papel 9 con una ondulación convexa de más de 3 mm o papel con un grosor de como mínimo 350 g/m2 con una ondulación convexa, puede producirse un atasco de papel si la altura del papel apilado es inferior a 4 mm. Para utilizar papel en esas condiciones, colóquelo en la bandeja como se indica a continuación:
Coloque entre 5 y 10 hojas más que el número de hojas que desee imprimir.
Corrija la ondulación antes de colocar el papel.
Dele la vuelta al papel para que la ondulación sea cóncava
Compruebe que el papel de la bandeja no se esté utilizando y, a continuación, extraiga la bandeja hasta el tope.
Si hay papel en la bandeja, sáquelo.
Desbloquee la guía final.
Suelte el tope lateral.
Cargue papel alineándolo con el lado izquierdo de la bandeja de papel.
Coloque el papel con el lado impreso hacia arriba.
Cargue una pila de papel de 5 a 10 mm (de 0,2 a 0,4 pulgadas) de altura.
Asegúrese de que el papel permanece en la parte superior de las placas de soportes en ambos lados.
Cuando cargue papel con un tamaño de 204 mm (8,04 pulgadas) o inferior, retire las placas de apoyo de la parte inferior de la bandeja de papel.
Placas de soporte
Agarre las guías laterales con los dedos y ajústelas al tamaño de papel.
Ajuste el papel contra la parte inferior de la guía lateral interior.
Compruebe que los números de la escala que se encuentran en la parte superior de las guías laterales sean más o menos los mismos.
Cargue más hojas si fuera necesario.
No apile el papel más allá de la marca de límite.
Ajuste correctamente la guía o tope final al papel cargado y vuelva a bloquear el tope final.
Asegúrese de que no haya separación entre el papel y el tope final.
Empuje con cuidado la bandeja de papel completamente, hasta que haga clic.
Especifique los ajustes de papel.
No presione la prensa de papel por la parte superior del tope lateral. Si está presionada, sitúela en su posición original de forma manual.
Cuando imprima en papel normal de 487,8 mm (19,20 pulgadas) de largo o más con un grosor de Gramaje papel 2 o inferior o en papel satinado con un grosor de Gramaje papel 3 o inferior, el papel impreso podría doblarse en la bandeja de salida de papel, por lo que podría ondularse o atascarse en la entrada de la salida de papel. En este caso, utilice papel de grano largo. Si el papel impreso sigue doblándose con papel de grano largo satinado con un Gramaje papel 3 o inferior, saque las hojas impresas una por una o coloque una sola hoja de papel en la bandeja de desplazamiento y, a continuación, reanude la impresión.
Después de introducir la bandeja de papel, asegúrese de que el formato de papel se ha cambiado correctamente en la pantalla inicial de impresora. Para mostrar la pantalla inicial de la impresora, visualice la pantalla Inicio y pulse el icono [Impresora (clásico)].
Puede cargar sobres en la LCT para grandes formatos de dos bandejas. Al cargar sobres, colóquelos en la orientación correcta.
Cuando cargue papel con una anchura de 420,0 mm (16,54 pulgadas) o superior en la bandeja para hojas de portada de la LCT para grandes formatos de dos bandejas, cárguelo de la siguiente forma:
Presione el interruptor elevador para mover la placa inferior hacia abajo hasta que la luz se apague, abra la cubierta y cargue el papel.
Sostenga el papel por su extremo más largo y cárguelo poco a poco.
Si carga papel fino o papel satinado, cárguelo poco a poco. Presione el papel hacia abajo mientras lo carga, para que el papel cargado en la parte inferior no se arrastre.
Si carga papel grueso, cárguelo poco a poco y alinee el tope lateral con el lado horizontal del papel.
Asegúrese de que el papel se encuentre correctamente posicionado contra la parte trasera de la bandeja de alimentación del papel y la etiqueta en la que están impresos los tamaños de papel de la bandeja de papel.
Cuando cargue papel con una anchura de 420,0 a 559,9 mm (16,54 a 22,00 pulgadas), utilice dos topes de extremo corto.
Extensión de la guía lateral
Guía lateral
Guías de extremo corto
Cuando cargue papel con una anchura de 560,0 a 700,0 mm (22,00 a 27,55 pulgadas), utilice un tope de extremo largo.
Extensión de la guía lateral
Guía lateral
Guías de extremo largo
Cuando cargue papel, cárguelo y coloque el tope lateral auxiliar. Alinee el tope lateral auxiliar con el lado del papel que es más alto que la extensión del tope lateral.
Ajuste las guías laterales según las instrucciones correspondientes a la etiqueta fijada en la bandeja.
Carga de papel con pestaña en la LCT para grandes formatos de dos bandejas
Al cargar el papel con pestaña, instale la guía de hojas con pestaña.
Compruebe que el papel de la bandeja no se esté utilizando y, a continuación, extraiga la bandeja hasta el tope.
Quite la guía posterior de la cavidad situada en la parte derecha de la bandeja de papel.
Ajuste las guías laterales según el tamaño del papel con pestaña a cargar y, a continuación, cárguelo.
Cargue el papel con pestaña con el lado que tiene las pestañas orientado hacia la guía final.
Acople la guía de hojas con pestaña y alinee el tope final contra el papel que haya cargado mientras pulsa el botón de liberación del tope final.
Empuje con cuidado la bandeja de papel completamente, hasta que haga clic.
Especifique los ajustes de papel.
Cambie la guía de papel con pestaña tras su uso.
Instalación de guía final de hojas con pestaña pequeña en la LCT para grandes formatos de dos bandejas
Cuando cargue el siguiente papel, conecte la guía final de hojas con pestaña pequeña:
B5 JIS
(ancho: 182 mm; largo: 257 mm)–SRA4 (ancho: 225 mm; largo: 320 mm) de Gramaje papel 9Papel autocopiativo de Gramaje papel 2 o menos
Compruebe que el papel de la bandeja no se esté utilizando y, a continuación, extraiga la bandeja hasta el tope.
Quite la guía final de papel con pestaña pequeña de la cavidad situada en la parte derecha de la bandeja de origen de papel.
Ajuste las guías laterales al tamaño del papel que desee cargar y cargue el papel en la bandeja.
Acople la guía final de hojas con pestaña pequeña y alinee la guía final con cuidado con el papel cargado mientras pulsa el botón de liberación de la guía final.
Empuje con cuidado la bandeja de papel completamente, hasta que haga clic.
Especifique los ajustes de papel.
Cambie la guía final de papel con pestaña pequeña tras su uso.
Cargar papel en el intercalador
No coloque nada en la parte superior del sensor ni deje documentos sobre él. Esto puede ocasionar que no se detecte bien el tamaño del papel en el escaneo o que ocurran atascos de papel.
Al usar la función de Plegado en Z, el papel del intercalador debe ser del mismo tamaño que las copias impresas una vez plegadas. Si el papel del intercalador es más grande que las hojas plegadas, se puede producir un atasco.
No utilice papel que ya haya sido impreso con esta máquina.
Cargue el papel de forma ordenada.
No apile el papel más allá de la marca de límite.
Ajuste las guías laterales al tamaño de papel.
Cargue el papel con su cara impresa hacia arriba (la parte frontal).
Cargue el papel en el intercalador con la misma orientación que el papel de la bandeja de papel.
La posición de la grapa o de los agujeros de perforación estará en el lado izquierdo del papel, si mira hacia la máquina.
Para cargar el papel en el intercalador, alinee la orientación de los originales en el ADF como se muestra en esta imagen.
Intercalador
ADF
Cargar papel en el intercalador doble
No coloque nada en la parte superior del sensor ni deje documentos sobre él. Esto puede ocasionar que no se detecte bien el tamaño del papel en el escaneo o que ocurran atascos de papel.
Cargue el papel en la Band. sup. intercalador y la Band. inf. intercalador de la misma forma. Se describe este procedimiento para la Band. sup. intercalador.
Mientras presiona la palanca de liberación, alinee los emparejadores laterales con el tamaño de papel que se va a cargar.
Cargue el papel de forma ordenada.
No apile el papel más allá de la marca de límite.
El intercalador podría empezar a funcionar poco después de cargar papel. Ajustes las guías laterales y la guía tope antes.
Alinee con cuidado las guías laterales contra el papel cargado, si fuera necesario.
Mientras presiona la palanca de liberación, alinee la guía tope al papel cargado.
Especifique los ajustes de papel.
Cargue el papel con su cara impresa hacia arriba (la parte frontal).
Cargue el papel en el intercalador doble con la misma orientación que el papel de la bandeja de papel.
La posición de la grapa o de los agujeros de perforación estará en el lado izquierdo del papel, si mira hacia la máquina.
Para cargar el papel en el intercalador doble, alinee la orientación de los originales en el ADF como se muestra en esta imagen.
Intercalador doble
ADF
Cómo especificar el tamaño de papel que no se detecta automáticamente
Pulse [Ajust. papel band.] en la pantalla de inicio.
Seleccione la bandeja cuyos ajustes de tamaño desea cambiar.
Pulse [Ajuste papel manual].
Pulse la pestaña [Tamaño papel].
El tamaño del papel en la Bandeja 1 y la bandeja de gran capacidad (LCT) es fijo y no se puede cambiar.
Seleccione el tamaño del papel cargado y pulse [OK].
Presione [Inicio] (
) para cerrar la pantalla [Ajustes papel bandeja].
Especificar un tamaño de papel personalizado
Pulse [Ajust. papel band.] en la pantalla de inicio.
Seleccione la bandeja cuyos ajustes de tamaño desea cambiar.
Pulse [Ajuste papel manual].
Pulse la pestaña [Tamaño papel].
El tamaño del papel en la Bandeja 1 y la bandeja de gran capacidad (LCT) es fijo y no se puede cambiar.
Pulse [Tamaño person.].
Si ya se ha especificado un tamaño personalizado, pulse [Cambiar tamaño].
Pulse [Vertical].
Introduzca el tamaño vertical con las teclas numéricas y, a continuación, pulse [
].
Pulse [Horizontal].
Introduzca el tamaño horizontal con las teclas numéricas y, a continuación, pulse [].
Pulse [OK] dos veces.
Presione [Inicio] () para cerrar la pantalla [Ajustes papel bandeja].
