Zvláštní poznámky při použití externího příslušenství
Opatření pro používání finišeru
Sešívačka může vysunout nesevřené svorky. Buďte opatrní, abyste si nepřiskřípli prsty.
Finišer chraňte před nárazy (např. při zarovnávání stohu papíru).
Vyjměte výtisky z finišeru přímým zvednutím z levé strany. Pokud výtisky odeberete šikmo nebo přímo dopředu, posuvný zásobník se může zvednout a zachytit je.
Finisher SR5110/Booklet Finisher SR5120
Posuvný zásobník 1 nebo 2 finišeru
Při přesunu finišeru Finisher SR5090 nebo Booklet Finisher SR5100 nedržte kryty vodičů. Kryty by se mohly poškodit. Posuvný zásobník by se mohl zvednout a zachytit je.
Kryty vodítek
Odebrání výtisků z finišeru Finisher SR5090 nebo Booklet Finisher SR5100 během tisku
Tato část popisuje, jak pozastavit velkou kopírovací nebo tiskovou úlohu při používání Finišeru SR5090 nebo Finišeru brožur SR5100 s nainstalovanou chladicí jednotkou.
Podle toho, jaký obraz kopírujete nebo tisknete, se výtisky nemusí správně stohovat. Pokud k tomu dojde, pozastavte úlohu, odeberte výtisky a potom úlohu znovu spusťte.
Stiskněte tlačítko [Pozastavit/Pokračovat] blízko výstupu papíru.
Tlačítko [Suspend / Resume] (Pozastavit / Pokračovat)
Odeberte papír z posuvné přihrádky finišeru.
Stiskněte tlačítko [Pozastavit / Pokračovat] pro restartování tisku.
Kopírování či tisk můžete pozastavit, pouze pokud jste jako výstupní zásobník vybrali posuvný zásobník finišeru.
Odebrání výtisků z finišeru Finisher SR5110 nebo Booklet Finisher SR5120 během tisku nebo v pohotovostním režimu
Poznámky k vyjmutí papíru z posuvného zásobníku
Pokud při vyjímání papíru dodaného do posuvného zásobníku vyjmete papír pod úhlem nebo směrem k přední části zařízení, může posuvný zásobník papír zvednout a zachytit. Před odebráním papíru stiskněte tlačítko [Pozastavit / Pokračovat].
Odebrání papíru během tisku
Při podávání papíru na posuvný zásobník s finišerem Finisher SR5110 nebo Booklet Finisher SR5120 může být podle typu tištěného obrazu papír nesprávně zarovnán. Pokud k tomu dojde, pozastavte tisk, vyjměte papír a pokračujte v tisku.
Při výstupu do posuvného zásobníku finišeru 1
Stiskněte tlačítko [Pozastavit / Pokračovat] na posuvném zásobníku finišeru 1.
Tlačítko [Suspend / Resume] (Pozastavit / Pokračovat)
Tlačítko [Vyjmi papír]
Stiskněte tlačítko [Vyjmi papír].
Po snížení zásobníku vyjměte papír.
Stiskněte tlačítko [Pozastavit / Pokračovat] pro restartování tisku.
Při výstupu do posuvného zásobníku finišeru 2
Stiskněte tlačítko [Pozastavit / Pokračovat] na posuvném zásobníku finišeru 2.
Tlačítko [Suspend / Resume] (Pozastavit / Pokračovat)
Odeberte papír z posuvného zásobníku finišeru 2.
Stiskněte tlačítko [Pozastavit / Pokračovat] pro restartování tisku.
Při použití funkce Z-sklad
Aby bylo možné používat funkci Skládání do Z, je nutné nejprve připojit zásobník, který tento typ skládání podporuje.
Finisher SR5090/Booklet Finisher SR5100
Horní zásobník finišeru
Vyjměte vystupující papír.Připojte podpůrný zásobník 2 pro skládání do Z k hornímu zásobníku finišeru.Na zadní straně zásobníku 2 s podporou skládání do Z je vyražena číslovka „2“.
Zásobník 2 s podporou skládání do Z
Posuvný zásobník finišeru
Má-li finišer nainstalovanou chladící jednotku, stiskněte tlačítko [Pozastavit/Pokračovat] v blízkosti výstupu papíru.Odebrání výtisků z finišeru Finisher SR5090 nebo Booklet Finisher SR5100 během tisku.
Nemá-li finišer nainstalovanou jednotku chlazení, pokračujte krokem 2.
Odeberte papír z posuvné přihrádky finišeru.Připevněte zásobník 3 s podporou skládání do Z.Na zadní straně zásobníku 3 s podporou skládání do Z je vyražena číslovka „3“.
Zásobník 3 s podporou skládání do Z
Připojte zásobník 3 s podporou skládání do Z zasunutím dvou výčnělků na jeho spodní straně do dvou otvorů na posuvném zásobníku finišeru.
Je-li nainstalován finišer s chladící jednotkou ventilátoru, pokračujte ke Kroku 4.
Stiskněte tlačítko [Pozastavit/Pokračovat].
Finisher SR5110/Booklet Finisher SR5120
Posuvný zásobník 1 nebo 2 finišeru
Připojte podpůrný nástavec pro skládání do Z zasunutím dvou výčnělků na jeho spodní straně do dvou otvorů na posuvném zásobníku finišeru.
Pokud v nabídce [Nastavení výstupního zásobníku finišeru] nastavíte [Aut. změna] a [Nevyrovnávat úlohy] a změníte místo, kam se má papír doručovat, když je připojen zásobník s podporou skládání do Z, do stejného zásobníku může být doručeno a naskládáno více úloh.
Skládací jednotka
Nadzvedněte podpůrný díl zásobníku skládání do Z pro jednotku skládání, posuňte jej doprava a upevněte.
Po dokončení používání podpůrného dílu zásobníku skládání do Z pro skládací jednotku jej nadzvedněte, posuňte doleva a sklopte dolů.
Při použití funkce rozkládací dopis
Pokud chcete použít současně funkce Rozkládací dopis a Skládání více listů, nainstalujte podpůrný zásobník skládání do Z pro skládací jednotku a přídržný výstupní díl pro rozkládací dopis.
Podpůrný díl zásobníku skládání do Z pro skládací jednotku
Přídržný výstupní díl pro rozkládací dopis
Nadzvedněte podpůrný díl zásobníku skládání do Z pro jednotku skládání, posuňte jej doprava a upevněte.
Vyjměte přídržný výstupní díl pro rozkládací dopis
Po dokončení používání podpůrného dílu zásobníku pro skládání do Z i přídržného výstupní dílu pro rozkládací dopis je oba vraťte do původní pozice.
Při výstupu tenkého papíru na finišeru Finisher SR5110 nebo Booklet Finisher SR5120
Při výstupu obyčejného papíru s délkou 420,1 mm nebo větší a gramáží 64 g/m2 nebo menší do finišeru připojte dodaný podpůrný zásobník tenkého papíru.
Na finišeru stiskněte tlačítko [Pozastavit/Pokračovat] a potom odstraňte podávaný papír.
Vysuňte rozšiřující nástavec posuvného zásobníku finišeru 1 nebo 2.
Připojte nosný zásobník tenkého papíru tak, že jeho výstupky zasunete do otvorů na finišeru.
Stiskněte tlačítko [Pozastavit / Pokračovat] pro pokračování v tisku.
Při výstupu samopropisovacího papíru o gramáži pod 63 g/m2 na Finisher SR5110/Booklet Finisher SR5120
Při tisku na samopropisovací papír o gramáži pod 63 g/m2 použijte zásobník s podporou bannerového tisku, který byl dodán s finišerem na posuvném zásobníku.
Stiskněte tlačítko [Pozastavit / Pokračovat] na Finišeru SR5110 nebo Finišeru brožur SR5120 a odeberte papír.
Vysuňte rozšiřující nástavec posuvného zásobníku finišeru 1 nebo 2.
Připojte zásobník s podporou bannerového tisku zasunutím výčnělků na jeho spodní straně do dvou otvorů na posuvném zásobníku finišeru.
Stiskněte tlačítko [Pozastavit / Pokračovat] pro pokračování v tisku.
V závislosti na značce použitého papíru může být papír vysouván normálně, i když není zásobník s podporou bannerového tisku použit.
I když je zásobník s podporou bannerového tisku použit, nemusí být listy na výstupu dokonale zarovnány.
Pokud v nabídce [Nastavení výstupního zásobníku finišeru] nastavíte [Aut. změna] a [Nevyrovnávat úlohy] a změníte místo, kam se má papír doručovat, když je připojen zásobník s podporou bannerového tisku, do stejného zásobníku může být doručeno a naskládáno více úloh.
Při výstupu listů z bannerového tisku na finišeru Finisher SR5110/Booklet Finisher SR5120
Při výstupu listů z bannerového tisku listy na finišer Booklet Finisher SR5120 připojte výstupní zásobník řady SR5000 pro bannerové listy k posuvnému zásobníku 1 nebo 2 finišeru. Podrobnosti o připojování výstupního zásobníku řady SR5000 pro bannerové listy získáte u svého servisního zástupce.
Nastavte také zásobník s podporou bannerového tisku. Podrobnosti o tom, jak připojit zásobník s podporou bannerového tisku, viz Při výstupu samopropisovacího papíru o gramáži pod 63 g/m2 na Finisher SR5110/Booklet Finisher SR5120.
Při výstupu velkého množství brožur do zásobníku brožur finišeru na brožury Booklet Finisher SR5120
Při výstupu velkého počtu brožur do finišeru Booklet Finisher SR55120 složte zásobník finišeru na brožury dle uvedené ilustrace.
Tento zásobník brožur lze sklopit do dvou úhlů.
Přibližný počet kopií, které lze vysunout do zásobníku brožur, když není sklopen, je následující:
Při vazbě 2-5 listů: 45 kopií
Při vazbě 6-10 listů: 23 kopií
Při vazbě 11-15 listů: 15 kopií
Při vazbě 16-20 listů: 10 kopií
Při vazbě 21-30 listů: 5 kopií
Při použití funkce sešívání finišeru Finisher SR5110/Booklet Finisher SR5120 u tenkého potahovaného papíru o gramáži 80 g/m2 nebo menší
Při použití funkce sešívání finišeru Booklet Finisher SR5120 u tenkého potahovaného papíru o síle 80 g/m2 nebo méně připojte k zásobníku na svorky dvě zesilující žebrování.
Zesilující žebrování papíru nejsou součástí balení. Informace o postupu používání zesilujícího žebrování vám sdělí servisní zástupce.
Při používání funkce sešívání u jiného papíru než tenkého potahovaného papíru o síle 80 g/m2 nebo méně odstraňte zesilující žebrování papíru a v nabídce [0840 Sešívací zás.: Režim s nainstal. žebrem pro podporu papíru] v [Nastavení úpravy pro obsluhu] nastavte [Vypnuto].
Žebrování pro zesílení papíru připojte také v případě, že dojde k zaseknutí papíru uvnitř zásobníku svorek.
Otevřete přední kryt finišeru.
Stiskněte páčku Rb12 a jednotku sešívačky vytáhněte.

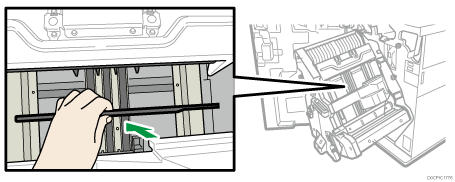

Žebrování pro zesílení papíru držte vodorovně a vložte ji do oblasti dle ilustrace.
Žebrování pro zesílení papíru otočte do svislé polohy.
Vložte výstupky (2 části) žebrování pro zesílení papíru do otvorů v zásobníku svorek.
Připojte žebrování pro zesílení papíru tak, aby výřez směřoval ven.
Připojte druhé žebrování pro zesílení papíru. Kroky 3 až 5 zopakujte.
V nabídce [0840 Sešívací zás.: Režim s nainstal. žebrem pro podporu papíru] v Nastavení úpravy pro obsluhu nastavte Zapnuto.
Při použití vysokokapacitního stohovače
Ovládací panel stohovače
Vysokokapacitní stohovač má ovládací panel, který můžete použít ke snížení zásobníku stohovače a potvrzení stavu vysokokapacitního stohovače.
Indikátor pohybu zásobníku
Modře bliká při pohybu stohovacího zásobníku nahoru nebo dolů. Pokud se zásobník přesunul zcela nahoru a je v režimu připravenosti, indikátor zhasne. Když sjede stohovací zásobník až dolů, svítí kontrolka modře.
Tlačítko pro snížení zásobníku stohovače
Stisknutím tohoto tlačítka spustíte zásobník dolů. Zásobník se nemůže pohybovat, pokud je přední kryt otevřený.
Tlačítko uvíznutí papíru
Když dojde k uvíznutí papíru, svítí červeně. Stisknutím tohoto tlačítka spustíte zásobník stohovače do polohy pro odstranění papíru.
Kryt ovládacího panelu stohovače
Indikátor sběru ve stohovači
Bliká modře, když zásobník stohovače shromažďuje výstupující papír.
Indikátor zaplněného stohovače
Když je stohovač zaplněn, svítí červeně.
Indikátor chyb
Rozsvícením upozorňuje na jednu nebo více z následujících chyb:
Vozík není řádně ustaven.
Otevřený přední kryt stohovače.
Uvnitř vysokokapacitního stohovače je stále uvízlý papír.
Vyjmutí papíru
Pro dopravu papíru z vysokokapacitního stohovače použijte vozík stohovače. Tento vozík nepoužívejte k žádnému jinému účelu.
Nepokoušejte se proniknout dovnitř vysokokapacitního stohovače.
Stlačovač může na vrchu stohu papíru zanechat stopu. Abyste tomu zabránili, umístěte mezi stlačovač a stoh papíru několik listů papíru, které nepotřebujete, nebo ochranný list.
Otevřete kryt ovládacího panelu stohovače a poté stiskněte tlačítko pro spuštění zásobníku.
Spouštění zásobníku zastavíte dalším stisknutím tlačítka pro spuštění zásobníku.
Chcete-li obnovit spouštění zásobníku, otevřete a zavřete přední kryt stohovače a potom, až bude zásobník úplně zdvižený, znovu stiskněte tlačítko pro spuštění zásobníku.
Jakmile je zásobník stohovače spuštěn zcela dolů, indikátor pohybu zásobníku přestane blikat a zůstane svítit.
Otevřete přední kryt stohovače.
Opatrně vozík stohovače vytáhněte.
Dávejte pozor, aby se stoh papíru nekymácel.
Na stoh papíru uložte stlačovač.
Přitáhněte páčku na stlačovači papíru směrem k sobě.
Převezte papír na požadované místo a poté vyložte vozík.
Vraťte stlačovač papíru do původní polohy.
Vraťte vozík stohovače zpět do vysokokapacitního stohovače.
Dbejte na to, abyste vozík zasouvali rovně, nikoli pod úhlem.
Zavřete přední kryt stohovače.
Zásobník stohovače se začne automaticky pohybovat směrem vzhůru a indikátor pohybu zásobníku začne blikat. Když indikátor pohybu zásobníku přestane blikat, zásobník se nachází v horní poloze.
Před přemisťováním vysokokapacitního stohovače se ujistěte, že v něm není vozík.
Při vysouvání silného papíru nebo obálek do horního zásobníku vysokokapacitního stohovače
Při vysouvání následujícího papíru do horního zásobníku vysokokapacitního stohovače připojte dodaný podpůrný zásobník na silné papíry:
Silné papíry delší než je délka B4 JIS
Obálky přesahující délku 332 mm (13,1")
Bezpečnostní opatření při vyndávání brožur z řezačky
Při vyjímání brožur z řezačky vždy vyčkejte, než brožura zcela doputuje do zásobníku.
Pokud se brožury dotknete během jejího podávání, může dojít k chybě.
Při vyzvedávání papíru ze zásobníku pro výstup papíru se ujistěte, že brožury neposunete dopředu. V opačném případě mohou přijít ořezávané konce do kontaktu s řemenem zásobníku pro výstup papíru, což může způsobit pomačkání papíru.
Při odebírání brožur je vytahujte směrem dolů. Při odebírání je zvedněte.
