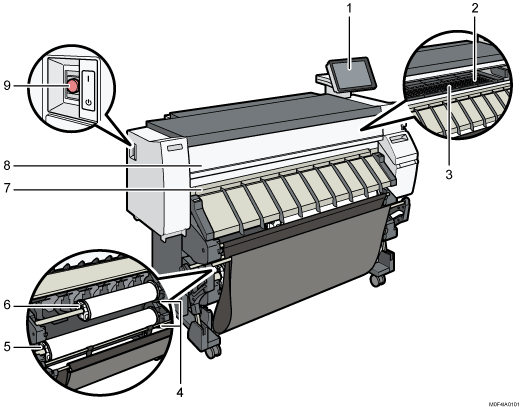

ส่วนประกอบของเครื่อง

แผงควบคุมการทำงานเครื่อง

แผงควบคุมเครื่อง

แท่นรองกระดาษ

กระดาษถูกดูดลงเพื่อป้องกันไม่ให้ลอยขึ้น ทำความสะอาดบริเวณนี้หากด้านหลังของเอกสารที่ออกมาสกปรก

"Cleaning the Platen", User Guide (Full Version) ภาษาอังกฤษ

ช่องใส่กระดาษป้อนมือ

ป้อนกระดาษที่นี่เมื่อทำการพิมพ์จากช่องใส่กระดาษป้อนมือ หงายกระดาษด้านที่ต้องการพิมพ์ขึ้น

ปุ่มกรอกลับ

กดปุ่มนี้เพื่อโหลดม้วนกระดาษหรือเอากระดาษที่ใส่เข้าไปผิดออก

ช่องใส่กระดาษ 2

ใส่ม้วนกระดาษที่นี่

ช่องใส่กระดาษ 1

ใส่ม้วนกระดาษที่นี่

ช่องกระดาษออก

งานพิมพ์จะออกมาที่นี่

ฝาครอบด้านหน้า

ฝาครอบของช่องใส่กระดาษป้อนมือ เปิดฝาครอบนี้เมื่อต้องการใช้กระดาษจากช่องป้อนมือในการพิมพ์ หรือเอากระดาษที่ใส่เข้าไปผิดออก หรือเพื่อทำความสะอาดแท่นรองกระดาษ

สวิตช์เปิดปิดเครื่อง

เปิดสวิตช์เพื่อเปิดเครื่องและใช้งาน หากเครื่องปิดอยู่ ให้กดเปิด

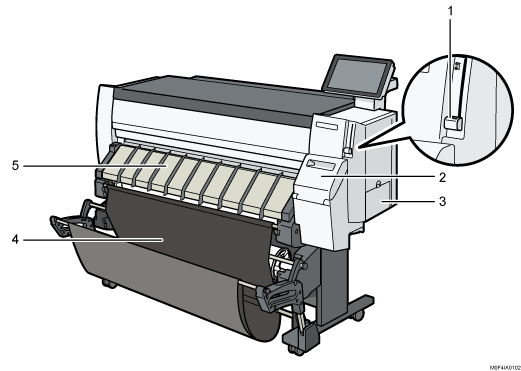

คันโยกจับกระดาษ

ใช้คันโยกนี้จับกระดาษที่ใส่เข้าไปช่องใส่กระดาษม้วนหรือช่องใส่กระดาษป้อนมือ ใช้คันโยกนี้จับกระดาษที่ใช้สำหรับการพิมพ์จากช่องกระดาษป้อนมือ หรือใช้เพื่อเอากระดาษที่ป้อนเข้าไปผิดออก

ฝาคอรบตลับหมึกพิมพ์

เปิดเพื่อเปลี่ยนตลับหมึกพิมพ์

หน่วยสะสมหมึก

เปิดฝาครอบนี้เพื่อเปลี่ยนหน่วยเก็บหมึกพิมพ์ หมึกพิมพ์ที่ใช้ในการซ่อมบำรุงจะสะสมในหน่วยเก็บหมึกพิมพ์

ถาดรับกระดาษ

กระดาษที่ออกมาจากเครื่องจะกองอยู่ที่นี่

ฝาครอบช่องใส่กระดาษ

เปิดเพื่อโหลดม้วนกระดาษเข้าไปในช่องใส่กระดาษม้วนหรือเอากระดาษที่ใส่เข้าไปผิดออก

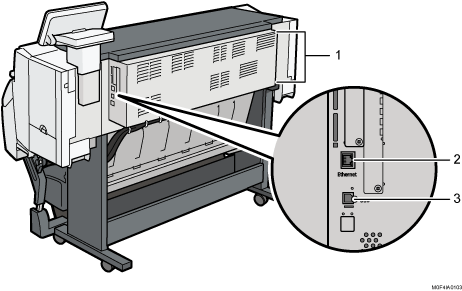

ช่องระบายอากาศ

ระบายความร้อนเพื่อไม่ให้ภายในตัวเครื่องร้อนจนเกินไป พัดลมระบายอากาศอาจทำงานต่อเนื่องหลังจากพิมพ์งานเป็นจำนวนมากเสร็จเรียบร้อย เพื่อลดอุณหภูมิภายในเครื่อง

ช่องเสียบสาย LAN

ใช้พอร์ตเพื่อเชื่อมต่อเครื่องเข้ากับเครือข่าย หรือเพื่อใช้บริการการจัดการระยะไกล (RICOH @Remote) ผ่านอินเทอร์เน็ต

USB2.0 Interface Type B

ใช้เชื่อมต่อเครื่องเข้ากับคอมพิวเตอร์ด้วยสาย USB
