Настройка
Автом.настройка положения головки
Если при печати возникают кривые вертикальные линии и смазанные цвета, при печати тестового шаблона будет произведена рекалибровка аппарата. Тестовый шаблон меняется в зависимости от качества печати.
При печати тестового шаблона расходуются чернила. Выполняйте эту функцию только в случае необходимости.
В процессе печати тестового шаблона нельзя выполнять другие операции.
Возникнет ошибка и печать тестовых шаблонов будет невозможна в следующих случаях:
возник сбой подачи бумаги;
открыта одна из крышек;
аппарат выполняет операции обслуживания;
в аппарате закончились чернила;
в аппарате закончилась бумага.
Емкость для сбора отработанных чернил переполнена.
возникла ошибка датчика настройки при выполнении настройки.
На начальном экране нажмите кнопку [Настройки].
Press [Обслуживание]
[Автом.настройка положения головки].
Выберите место ввода бумаги для положения головки, которое вы хотите отрегулировать.
Проверьте настройки предотвращения износа бумаги, типа и толщины бумаги.
Результаты настройки зависят от состояния режима Предотвращение износа бумаги. Если вы выполняете настройку в режиме Предотвращение износа бумаги и не желаете осуществлять печать в этом режиме, отмените режим Предотвращение износа бумаги, а затем повторно выполните настройку.
Проверьте настройки типа бумаги и толщины бумаги в [Тип/Толщина бумаги] в разделе [Настройки]
[Настройки бумаги/места ввода бумаги][Размер бумаги/тип бумаги].
Нажмите [Качество печати], чтобы выбрать режим записи.
Нажмите [OK].
Нажмите [Настройка][OK].
Нажмите [Выход].
Если функция "Автоматическ.настройка положения головки" не сработает, выполните операцию "Настройка положения головки вручную".
После выполнения операции нажмите [Домой] (
).
"Автоматическ.настройка положения головки" не может быть выполнена, если для параметра "Тип бум." выбрано значение [Пленка (матовая)]. Выполните операцию "Настройка положения головки вручную".
Операция "Автоматическ.настройка положения головки" недоступна для обходного места подачи бумаги. Выполните операцию "Настройка положения головки вручную".
Для получения сведений о режиме Предотвращение износа бумаги см. Проверка наличия царапин на бумаге от печатающих головок.
Для получения сведений о функции Настройка положения головки вручную см. Ручная настройка положения головки.
Ручная настройка положения головки
Если автоматическая настройка положения головки не удалась или если вы считаете, что качество печати не улучшается при автоматической настройке, отрегулируйте положение головки вручную.
Для проверки результатов печати тестового шаблона перейдите к шагу 8.
При печати тестового шаблона расходуются чернила. Выполняйте эту функцию только в случае необходимости.
В процессе печати тестового шаблона нельзя выполнять другие операции.
Возникнет ошибка и печать тестовых шаблонов будет невозможна в следующих случаях:
возник сбой подачи бумаги;
открыта одна из крышек;
аппарат выполняет операции обслуживания;
в аппарате закончились чернила;
в аппарате закончилась бумага.
Емкость для сбора отработанных чернил переполнена.
На начальном экране нажмите кнопку [Настройки].
Нажмите [Обслуживание][Ручная настройка положения головки].
Выберите место ввода бумаги для положения головки, которое вы хотите отрегулировать.
Проверьте настройки предотвращения износа бумаги, типа и толщины бумаги.
Результаты настройки зависят от состояния режима Предотвращение износа бумаги. Если вы выполняете настройку в режиме Предотвращение износа бумаги и не желаете осуществлять печать в этом режиме, отмените режим Предотвращение износа бумаги, а затем повторно выполните настройку.
Проверьте настройки типа бумаги и толщины бумаги в [Тип/Толщина бумаги] в разделе [Настройки]
[Настройки бумаги/места ввода бумаги][Размер бумаги/тип бумаги].
Нажмите [Качество печати], чтобы выбрать режим записи.
Нажмите [Запуск печати][Пуск].
Нажмите [Выход].
Проверьте оптимальность значения настройки по отпечатанному шаблону.
Оптимальное значение корректировки – это число над квадратным шаблоном с самым бледным цветом, близким к серому, и с вертикалями по обеим сторонам. Например, если значение в столбце «А» равно «-2», значение корректировки «А» равно «-2».

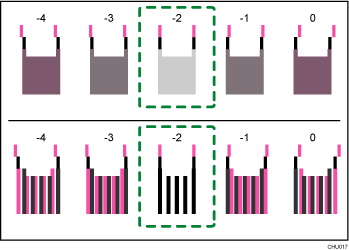

Совмещенные двухцветные линии формируют квадраты, и, в зависимости от порядка перекрытия линий, (белый цвет) пространство между линиями закрашено и кажется темнее. Иногда цвета линий совпадают.
Для данной иллюстрации значение корректировки "-2". Значение корректировки необходимо проверять для каждого элемента.
Если значение регулировки определить не удается, выберите квадрат, который находится между наиболее прямыми линиями.
Каждая вертикальная линия состоит из верхней и нижней частей. Если печатающая головка расположена с отклонением от нормативного положения, вертикальная линия будет отображаться как две отдельные несовпадающие линии.

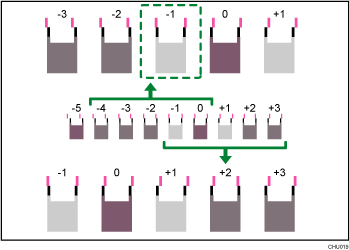

Если значение регулировки определить все же не удается, найдите квадрат, который находится между смежными квадратами, линии которых расположены симметрично. Смежные квадраты могут быть на одном или двух местах с обеих сторон (в положени ±1 или ±2).
Данная иллюстрация показывает пример со значением корретировки "-1".
Нажмите [Ввести значения корректировки].
Введите значение корректировки с помощью [
] [
], а затем нажмите [OK].
Введите значения корректировки для каждого элемента, например «A», «B» и т. д. Элементы различаются в зависимости от режима записи, который вы хотите настроить.
Нажмите [Настройка][OK][Выход].
Для проверки результатов настройки вновь распечатайте тестовый шаблон.
После выполнения операции нажмите [Домой] ().
Для получения сведений о режиме Предотвращение износа бумаги см. Проверка наличия царапин на бумаге от печатающих головок.
Настроить положение печати
Эта функция печатает тестовый лист для настройки позиции начала печати в зависимости от места подачи бумаги.
Для проверки результатов печати тестового листа перейдите к шагу 5.
При печати тестового листа расходуются чернила. Выполняйте эту функцию только в случае необходимости.
Результаты настройки зависят от состояния режима Предотвращение износа бумаги. Если вы выполняете настройку в режиме Предотвращение износа бумаги и не желаете осуществлять печать в этом режиме, отмените режим Предотвращение износа бумаги, а затем повторно выполните настройку.
В процессе печати тестового листа нельзя выполнять другие операции.
Возникнет ошибка, и печать тестовых листов будет невозможно выполнить в следующих случаях:
возник сбой подачи бумаги;
открыта одна из крышек;
аппарат выполняет операции обслуживания;
в аппарате закончились чернила;
в аппарате закончилась бумага.
Емкость для сбора отработанных чернил переполнена.
На начальном экране нажмите кнопку [Настройки].
Нажмите [Техническое обслуживание][Настройте положение печати].
Нажмите [Печатать тестов.стр.] для места ввода бумаги для положения печати, которое вы хотите отрегулировать.
Нажмите [Пуск].
Проверьте оптимальное значение настройки на основе результатов печати тестового листа.

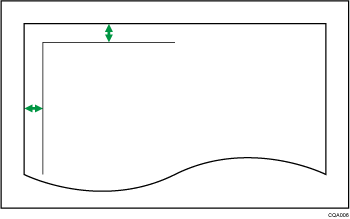

Измерьте поля между центром напечатанных линий и краями бумаги.
Отрегулируйте так, чтобы поля составляли 5 мм (0,20 дюйма). Например, если центр горизонтальной линии напечатан на расстоянии 4 мм (0,16 дюйма) от верхнего края листа, значение корректировки «Верхнее поле» равно «1,0 мм (0,04 дюйма)».
Аналогичным образом, если центр вертикальной линии напечатан на расстоянии 8 мм (0,32 дюйма) от левого края листа, значение корректировки «Левое поле» составит «-3,0 мм (-0,12 дюйма)".
Нажмите место ввода бумаги для положение печати, которое вы хотите отрегулировать.
Введите значения корректировки и нажмите [OK].
Нажмите [
] and [
], чтобы ввести значение корректировки "Верхнее поле".Нажмите [
] and [
], чтобы ввести значение корректировки "Левое поле".
Нажмите [Закрыть].
Для проверки результатов настройки вновь распечатайте тестовый лист.
После выполнения операции нажмите [Домой] ().
Для получения сведений о режиме Предотвращение износа бумаги см. Проверка наличия царапин на бумаге от печатающих головок.
Настроить подачу бумаги
Эта функция печатает тестовый лист для регулировки подачи бумаги, если происходит смещение горизонталей или возникает неровность поверхности изображения.
Для проверки результатов печати тестового листа перейдите к шагу 6.
При печати тестового листа расходуются чернила. Выполняйте эту функцию только в случае необходимости.
Результаты настройки зависят от состояния режима Предотвращение износа бумаги. Если вы выполняете настройку в режиме Предотвращение износа бумаги и не желаете осуществлять печать в этом режиме, отмените режим Предотвращение износа бумаги, а затем повторно выполните настройку.
В процессе печати тестового листа нельзя выполнять другие операции.
Возникнет ошибка, и печать тестовых листов будет невозможно выполнить в следующих случаях:
возник сбой подачи бумаги;
открыта одна из крышек;
аппарат выполняет операции обслуживания;
в аппарате закончились чернила;
в аппарате закончилась бумага.
Емкость для сбора отработанных чернил переполнена.
На начальном экране нажмите кнопку [Настройки].
Нажмите [Обслуживание][Настроить подачу бумаги].
Нажмите [Печатать тестов.стр.] для места подачи бумаги, которое вы хотите отрегулировать.
Нажмите [Пуск].
Нажмите [Выход].
Проверьте оптимальное значение настройки на основе результатов печати тестового листа.

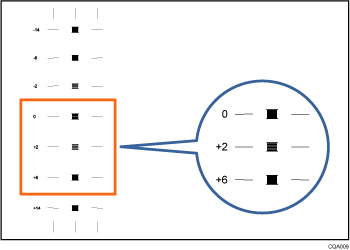

Оптимальное значение корректировки – это число над квадратным шаблоном с самым бледным цветом, близким к серому, и с ровными горизонталями по обеим сторонам. Если значение слева от шаблона равно «+2», значение корректировки равно «+2».

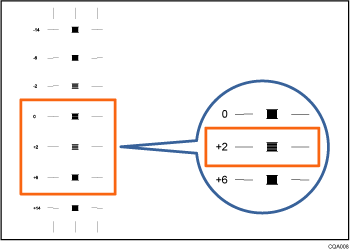

Если горизонтальные линии с двух сторон от самого бледного квадратика не выровнены по горизонтали, то выберите значение регулировки по квадратику выше или ниже этого, горизонтали которого разошлись в противоположном направлении. Например, квадрат "+2" – самый светлый, а горизонтали по обеим сторонам "+6" противоположны "+2". Соответственно, значение корректировки будет между "+3" и "+5" в зависимости от градуса смещения. По завершении корректировки выполните повторную настройку подачи бумаги для выбора оптимального значения корректировки.
Нажмите место ввода бумаги для подачи бумаги, которую вы хотите отрегулировать.
Введите значение корректировки с помощью [] [], а затем нажмите [OK].
Нажмите [Закрыть].
Для проверки результатов настройки вновь распечатайте тестовый лист.
После выполнения операции нажмите [Домой] ().
Для получения сведений о режиме Предотвращение износа бумаги см. Проверка наличия царапин на бумаге от печатающих головок.
Обрезать бумагу
Эта функция обеспечивает обрезку рулона на заданном расстоянии от передней кромки бумаги.
Выполнение других операций во время обрезки рулона запрещено.
В следующих случаях возникает ошибка и обрезка бумаги будет невозможна:
открыта одна из крышек;
аппарат выполняет операции обслуживания;
в аппарате закончилась бумага.
Емкость для сбора отработанных чернил переполнена.
На начальном экране нажмите кнопку [Настройки].
Нажмите [Обслуживание][Обрезать бумагу].
Выберите место подачи бумаги и длину обрезки, а затем нажмите [Пуск].
При выборе опции [Использ.место подачи бум.] в качестве длины обрезки устанавливается значение [Короткая].
Нажмите [Закрыть].
После выполнения операции нажмите [Домой] ().
Для получения подробной информации о порядке разрезания рулона при извлечении замятой бумаги см. При замятии бумаги.
